Проекты кирпичных печей для дома: Кирпичные печи для дома чертежи с порядовками

Бесплатные проекты кирпичных печей для дома и дачи своими руками

Существует так много толковых интернет-ресурсов и печатных изданий, посвященных печному делу и бесплатно предлагающих готовые проекты печей, что кажется маловероятным, что кому-то взбредет в голову разрабатывать свой, собственный проект с нуля.

В основном этим «грешат» печники с инженерным образованием, которые знают принцип действия различных печных моделей в мельчайших подробностях. Но никто не запретит вам попробовать себя в роли изобретателя и разработать свою, собственную схему.

Макеты и программы помощники

Печникам, которые хотят самостоятельно разрабатывать проекты кирпичных печей для дома или дачи, можно посоветовать использовать компьютерные программы, с помощью которых можно сделать 3-мерный проект и тщательно рассмотреть его со всех сторон, чтобы найти и исправить недочеты.

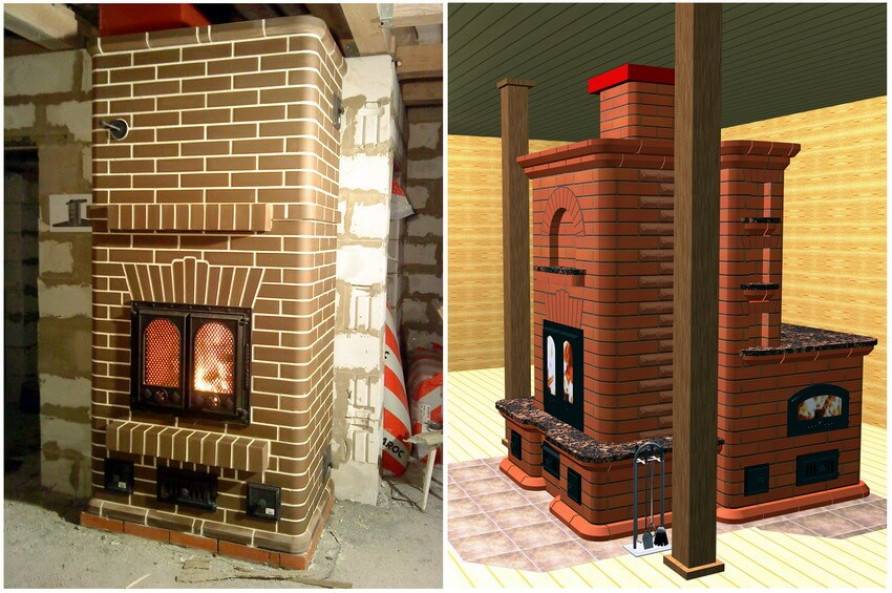

Когда проект готов, не пожалейте времени изготовить печь в миниатюре. Для чего это нужно?

• Во-первых, уменьшенный макет позволяет еще раз перепроверить все на наличие ошибок.
• Во-вторых, такие макеты удобно демонстрировать потенциальным заказчикам (это в том случае, если вы планируете превратить кладку печей в свой личный бизнес). Согласитесь, клиент быстрее заплатит заявленную цену, если будет четко представлять, какой продукт поучит по результату работы.

Кирпичики для мини-макета делаются из дерева либо плотного полистирола. Размер стройматериала: 13х24х50 мм.

Выбираем конструкцию печи для нашего проекта

Чтобы ваша печь была максимально эффективной, обратите внимание на следующие моменты…

• Габариты. Определяя нужные размеры, помните, что боковые стенки отдают гораздо больше тепла, чем передняя и задняя. Не стоит выбирать массивные модели (например, русскую печь) для небольших по площади помещений. Во-первых, это будет смотреться нелепо. Во-вторых, чтобы протопить такую печь, потребуется очень много топлива.
• Расположение. Принимая во внимание размер всех стенок, подумайте, как расположить печь так, чтобы она обогревала не только одну комнату, но, возможно, еще и смежные. Если это отопительно-варочная модель, то варочную поверхность разворачивают в сторону кухни, а тело самой печи выводят в жилое помещение. Также конструкции, которые выполняют только отопительную функцию зачастую располагают на стыке 3-х или даже 4-х комнат так, чтобы стены печи являлись одновременно и перегородками.
• Форма. По форме печки могут быть квадратными, прямоугольными, Т-образными, а также с функциональными выступами в виде лежанки или варочной поверхности. Заранее продумайте, какие задачи будет выполнять ваша печь, и уже от этого «пляшите» с выбором формы.
• Теплоотдача. Возводя печь своими руками, просчитайте, какую теплоотдачу она должна иметь, чтобы справляться с обогревом помещений. Требуемая теплоотдача печи зависит не только от площади комнаты, но также и от ее расположения. Например, для обогрева прихожей требуется печка с большей поверхностью, чем для поддержания тепла в комнатах с одним или двумя внешними углами (при равной площади). А для того чтобы комфортная температура установилась в такой же по размеру жилой комнате, не имеющей внешних углов, достаточно будет самой небольшой отопительной модели.
• Утепленность здания. Эффективность отопительного прибора, а точнее, эффект от его работы, зависит еще и от того, насколько добросовестно была проведена работа по утеплению дома. Если стены, пол, потолок и окна не допускают больших теплопотерь, то даже относительно небольшой печки будет достаточно для создания комфортных условий проживания. Но если по дому в прямом смысле слова гуляет ветер, вас не спасет даже самая массивная печная конструкция.

Когда плясать нужно от печки, а не от дома

А еще стоит понимать, что в идеале планировка дома должна быть подстроена под печь, а не наоборот. В принципе, планировку не так сложно изменить при необходимости. Разумеется, это касается только перегородок, а несущие стены трогать ни в коем случае нельзя.

Планировка дома

Отрисуйте планировку дома (или этажей дома) и укажите на ней все отапливаемые контуры, площадью до 60 м2. Стоит понимать, что каждый контур должен отапливаться отдельно. Но при этом контур не одно и то же, что и комната.

Так, например, в один контур может входить и 2 и 4 помещения, в каждом из которых находится хотя бы одна стена печи. Лучше всего располагать отопительное приспособление по центру контура. В двухэтажных коттеджах, лестницы должны находиться вне тепловых зон, но сама лестничная клетка может быть на ваше усмотрение или холодной, или отапливаемой.

Если в доме вы планируете проживать не постоянно, а лишь время от времени имейте в виду, что вам нужна такая печь, которая способна прогреть помещение за 6-8 часов. Но помните, что прогреть холодную комнату гораздо сложнее, чем поддерживать в ней постоянную температуру.

Расчеты теплопотери

Расчетные теплопотери обязательно должны компенсироваться мощностью печи при условии, что топка будет проводиться дважды в сутки. Действительно эффективная отопительная система должна работать в обширной тепловой мощности, то есть при очень широком диапазоне наружных температур. К сожалению, приходится констатировать, что КПД современных отопительных систем во многом зависит от мощности, при которой она работает. То есть чем меньше степени ее использования, тем меньше коэффициент полезного действия и в то же время тем больше расход топлива.

Например: если у вас печь мощностью 12 кВт с КПД около 75%, но вы эксплуатируете ее только на четверть ее возможного потенциала (на 3 кВт), то ее КПД будет чуть меньше 20%, а топливный расход при этом увеличивается в 5 раз в сравнении с расчетами, проведенными в теории.

В наших климатических условиях максимальная мощность печи требуется в течение очень непродолжительного времени. В этот период она протапливается дважды в день и работает с максимальным КПД. Половина мощности требуется также относительно недолго – всего 1/3 или даже ¼ часть отопительного сезона. В этот период времени система протапливается, как правило, единожды в сутки, но также с предельно высоким КПД. Все оставшееся время – это работа с мощностью не более ¼ от максимальной, чтобы просто поддерживать нужную температуру.

Выводы

Из всего этого следует, что нет смысла принимать печную систему большей мощности, чем этого требуют расчеты. Также нерационально принимать печку из расчета покрытия потерь тепла одного контура за одно протапливание в сутки. Кстати, при возведении печной системы меньшей мощности, чем гласят расчеты, вы будете перетапливать печь, и это приведет к ее быстрому выходу из строя.

Почти уникальный проект кирпичной печи

На самом деле, самостоятельная разработка проекта печи – это не всегда разработка конструкции с «нуля». Дело в том, что найти схему, которая бы устраивала вас на 100%, довольно сложно. Вот и приходится вносить свои коррективы в уже имеющиеся чертежи.

Но помните, что даже после незначительных, на ваш взгляд, изменений, безопасность печной конструкции ставится под сомнение. Поэтому рекомендуется ваши разработки согласовать с опытным специалистом.

Вот лишь основные моменты, которые под силу изменить даже начинающему печнику: размеры, высота, наличие/ отсутствие камина и т.д. Кроме того, если вы неплохо разбираетесь в кладке печей, вы сходу будете все допущенные по невнимательности ошибки в порядовках. И в этом случае изменения к проекту носить не просто можно, а даже нужно.

Проекты печей, каминов

Проекты наших печей и каминов.

К каждому нашему заказу мы разрабатываем бесплатный визуальный проект печи или камина, чтобы заказчик смог увидеть будущую отопительную конструкцию в планировке дома,  а так же внести коррективы в оформлении внешнего вида.

Наши специалисты разрабатывают печные проекты по техническому заданию с полной порядовкой, разрезами, списком комплектации материалов.

Многие наши проекты печей и каминов уже реализованы и Вы сможете посмотреть в разделе Наши работы.

_________________________________________________________________________________________

Проект №1 Подовая печь на шанцах с большой топочной дверкой.

СКАЧАТЬ ПРОЕКТ С ПОРЯДОВКОЙ

_________________________________________________________________________________________

Проект №2 Печь-камин из кирпича ручной формовки. Духовка по-белому.

СКАЧАТЬ ПРОЕКТ С ПОРЯДОВКОЙ

_________________________________________________________________________________________

Проект №3 Кирпичная печь-камин в облицовке камнем.

СКАЧАТЬ ПРОЕКТ С ПОРЯДОВКОЙ

_________________________________________________________________________________________

Проект №4 Кирпичная печь-камин 4.5х3.5 кирпича.

СКАЧАТЬ ПРОЕКТ С ПОРЯДОВКОЙ

_________________________________________________________________________________________

Проект №4 Печь с лежанкой.

СКАЧАТЬ ПРОЕКТ С ПОРЯДОВКОЙ

_________________________________________________________________________________________

Проект №5 Кассетный камин. Гостиная со вторым светом.

СКАЧАТЬ ПРОЕКТ

_________________________________________________________________________________________

Проект №6 Угловая печь-камин.

СКАЧАТЬ ПРОЕКТ С ПОРЯДОВКОЙ

_________________________________________________________________________________________

Проект №7 Буржуйка с кирпичным щитком. Часть 2. Заднее и верхнее подключение печи-камина.

СКАЧАТЬ ПРОЕКТ С ПОРЯДОВКОЙ И СПИСОК МАТЕРИАЛОВ

_________________________________________________________________________________________

Проект №8 Кирпичный щиток на ребро с буржуйкой. 1 часть.

СКАЧАТЬ ПРОЕКТ

Проект №9 Печь с лежанкой.

СКАЧАТЬ ПРОЕКТ

Проект №10 Отопительно-варочная печь с большой дверкой.

СКАЧАТЬ ПРОЕКТ

Проект № 11 Колпаковый щиток + буржуйка.

СКАЧАТЬ ПРОЕКТ

Проект № 12. Русская классическая печь.

СКАЧАТЬ ПРОЕКТ



Проект №. Кассетный камин в облицовке из жаропрочного гипрока с термоизоляцией. Работа выполнена. Отделка планируется на весну 2013г.

Проект №. Барбекю комплекс. Мангал, розжиг для угля, хлебная камера, варочная плита. Работа выполнена.

Проект№. Барбекю комплекс. Мангал, коптильня горячего копчения, плита под казан. Работа запланирована на лето 2013года.

Проект №. Барбекю из кирпича. Мангал с варочной плитой, совмещенный. К второму дымоходу подключена коптильня холодного копчения.

Проект № . Барбекю с рабочей столешницей.Работа выполнена.

Проект № . Барбекю из кирпича ручной формовки.

Проект №  Банная металлическая печь с кирпичным обрамлением. Работа выполнена.

Проект № . Вид со стороны парной.

Проект №. Кассетный камин в кирпичной облицовке. Кирпич LODE.

Проект № . Барбекю комплекс. Мангал, мойка, хлебная камера, плита под казан. Работа выполнена.

Проект № . Кассетный камин в кирпичной облицовке. Работа выполнена.

Проект № . Чугунная топка в кирпичной облицовке. Камин построен.

Проект № . Каменка периодического действия из кирпича ручной формовки ROBEN. Строительство на весну 2013года.

Проект № . Каменка периодического действия. Вид с парного помещения.

Проект№ . Каменка периодического действия. Строительство -зима 2013года.

Проект № . Каменка периодического действия. Вид с парной.

Проект №. Отопительно-варочная печь двухъярусная.

Проект № . Каменка русской бани.

Проект № . Вид русской каменки со стороны парной.

Проект № . Каменка русской парной из кирпича ручной формовки. Строительство зимой 2013 года.

Проект№. Каменка русской парной. Вид с парилки.

Проект №. Отопительно варочная печь совмещенная с открытым камином.Строительство Весна 2013 года.

Проект № . Вид со стороны камина.

Проект №. Кассетный камин в кирпичной облицовке.

Проект № . Отопительная печь с воздуховодами из кирпича ручной формовки.

Проект № . Отопительная печь каминного типа. Вид с гостиной. Работа выполнена.

Проект №. Отопительная печь каминного типа. Вид со стороны спальни.

Проект №. Кирпичная русская каменка. Топка с технического помещения.

Проект №. Каменка русской парной. Вид с парильного помещения.

Проект № 22. Каменка периодического действия. Вид с предбанника.

Проект№ 22(2). Каменка русской парной. Вид с парилки.

Проект№23. Кассетный теплоемкий камин в штукатурке.

Проект №24. Открытый классичечкий камин с мраморным порталом. Работа выполнена.



Проект № 25. Кассетный двухсторонний камин в теплоемкой облицовке. Работа выполнена.



Проект № 26. Трехсторонний камин в теплоемкой облицовке из кирпича с последующей отделкой.



Проект №27. Отопительная печь каминного типа с хлебной камерой и боковой банкеткой для хранения дров. Работа выполнена.



Проект №28. Каменка периодического действия для русской парной с открытым камином. Вид с комнаты отдыха.

Проект № 28(2) каменка с камином. Вид с парилки.



Проект № 29. Чугунная топка-кассета в кирпичной облицовке. Работа выполнена.













Outdoor Brick Oven: Home Projects

How To

Удостоенный наград шеф-кондитер Сирил Хитц, заведующий кафедрой и преподаватель Университета Джонсона и Уэльса, всегда носил с собой приятные воспоминания об аромате свежего хлеба, выпекаемого до совершенства в духовке. дровяные печи, столь распространенные в его родной Швейцарии. ПРОЕКТ Дровяная печь Сегодня он и его жена Кайли живут в Рехоботе, штат Массачусетс, […]0008

Удостоенный наград шеф-кондитер Сирил Хитц, заведующий кафедрой и преподаватель Университета Джонсона и Уэльса, всегда носил с собой теплые воспоминания об аромате свежего хлеба, идеально выпекаемого в дровяных печах, столь распространенных в его родной Швейцарии. .

ПРОЕКТ

Дровяная печь

Сегодня он и его жена Кайли живут в Рехоботе, штат Массачусетс, на мысе 1786 года, окруженном сенокосными полями и полевыми цветами, но в 2006 году с помощью компании Maine Wood Heat Company, он нашел способ разжечь одну маленькую часть своего детства. Теперь в дни выпечки двое детей пары соревнуются с цыплятами, собаками, кошками и целым ассортиментом детенышей фазанов за восхитительные крошки, которые только что падают из уличной печи Сирил.

ПРОЦЕСС

Печь поставлялась в виде комплекта, произведенного Le Panyol, старейшим действующим французским производителем дровяных печей. После проверки городских строительных и противопожарных норм Сирил решил расположить свою печь на ровном участке земли рядом с пристройкой, в которой размещалось его оборудование для выпечки.

Чтобы подготовиться к установке, местный каменщик сначала залил фундамент из морозостойкого бетона и фундамент для основания, а затем армированную сталью перекрывающую плиту, рассчитанную на то, чтобы выдержать вес печи. Затем специалисты компании Maine Wood Heat, эксклюзивного североамериканского импортера комплектов Le Panyol, собрали модульное ядро: по сути, купол, состоящий из 9 клиновидных0027 voussoirs (элементы арки) упираются в центральный замковый камень вверху.

Секрет качества этого проекта заключается в уникальном материале, из которого изготовлены печи Le Panyol: полностью натуральный, органический фаянс, сделанный из белой глины, добытой в единственном карьере недалеко от Прованса. После герметизации раствором конструкция печи уравновешивает лучистую, проводящую и конвективную энергии огня.

СТОИМОСТЬ

Чуть менее 12 000 долларов США, включая бетонное основание и основание. Строительство было частью мастерской Maine Wood Heat, что позволило снизить затраты на рабочую силу.

ЧТО ВЫ СДЕЛАЛИ бы ПО-ДРУГОМУ?

«Ничего!» отмечает Кирилл. «Я бы просто посоветовал людям узнать о уличных печах [перед началом этого проекта] и нанять опытного каменщика».

РЕСУРСЫ

Maine Wood Heat Co. Inc.
Norridgewock, ME, 207-696-5442; mainewoodheat.com

Le Panyol
Tain-l’Hermitage, Drôme, Франция, lepanyol.com

ХЛЕБ

Чтобы узнать больше об искусстве выпечки декоративного хлеба, посетите: http://breadhitz.com

Еще идеи для хлеба? Нажмите здесь, чтобы увидеть рецепты хлеба Yankee .

Чертежи печи для пиццы. Сборка итальянской кирпичной печи

Знакомство с кирпичной печью Pompeii

Pompeii — это самодельная печь для пиццы в итальянской традиции кирпичной печи. В нашем магазине мы предлагаем бесплатный набор загружаемых чертежей печи для пиццы.

Загрузить электронную книгу Pompeii DIY

Дровяная печь Pompeii изготовлена ​​из огнеупорного кирпича, высокотемпературного раствора, изоляции и других материалов, которые легко найти в строительных магазинах (Home Depot, Lowe’s, B&Q и т. д.). Мы продаем многие элементы поддержки проекта в нашем интернет-магазине в разделе «Установочные материалы». Это отличная кирпичная печь и отличный проект для тех, кто хочет построить итальянскую кирпичную печь.

Подобно ПО с открытым исходным кодом, планы находятся в свободном доступе для вашего использования. Если вам интересно, почему планы бесплатны (на самом деле), прочитайте нашу страницу «Почему бесплатно». В противном случае присоединяйтесь к нашему форуму, пригласите друга и получайте удовольствие!

Кроме того, вы можете заказать компакт-диск Forno Bravo. Это исчерпывающая работа по установке и приготовлению пищи на дровяной печи, которая включает в себя электронную книгу Pompeii Oven, а также все руководства по установке Forno Bravo, спецификации, электронную книгу по приготовлению пищи на дровах, обучающие видеоролики и другие ресурсы. Это не бесплатно, но содержит огромное количество информации.

Если вы готовы построить у себя дома итальянскую печь из кирпича, обязательно загляните в наш интернет-магазин. У нас есть высокотемпературный раствор, изоляция купола, изоляция пола и несколько вариантов вентиляции. Это может сэкономить вам много времени и хлопот при покупках, и это может даже сэкономить вам немного денег. Для тех, кто хочет сэкономить время и иметь высококачественную печь для пиццы, адаптированную к их дому, без необходимости начинать с нуля, мы предлагаем наши модульные комплекты печей.

Дровяные кирпичные печи и приготовление пищи с сохранением тепла были с нами с самого начала цивилизации. Оба были обнаружены при раскопках практически каждой древней цивилизации, причем кирпичная печь приобрела свой современный вид в Древнем Риме. Кирпичные печи, обнаруженные в древних Помпеях и Неаполе, находятся в прекрасном состоянии, и сегодня можно было бы начать выпекать домашний хлеб с небольшим ремонтом — печь Помпеи названа в их честь. Если у вас есть минутка, взгляните на наши фотографии древних Помпейских печей.

В современной Италии базовая конструкция кирпичной печи Помпеи используется для строительства печей для пиццы, которые вы видите в пиццериях, частных домах и летних кухнях. Дровяная печь отлично подходит для приготовления неаполитанской пиццы, жаркого, фокаччи и хлеба (ознакомьтесь с сотнями рецептов в нашей кулинарной книге сообщества). Он быстро нагревается и эффективно удерживает высокие температуры, необходимые для приготовления идеальной трехминутной пиццы. Кирпичная печь Pompeii также очень эффективна при использовании древесного топлива и сохранении тепла. Если вам интересно узнать больше о теории дизайна печи Pompeii Oven, прочитайте нашу страницу «Почему круглый».

В Италии насчитывается буквально миллионы печей на круглых дровах, поэтому вы будете в хорошей компании, если решите построить у себя дома итальянскую кирпичную печь. Кирпичная печь так же распространена в Италии, как и барбекю, и наша цель — сделать эти замечательные печи для пиццы популярными в Америке и во всем мире. Сегодня тысячи печей Pompeii построены в Америке, Великобритании, Мексике, Бельгии, Австралии, Новой Зеландии, Южной Африке, Бразилии, на Филиппинах, во Франции, Швеции, на Виргинских островах и в Таиланде — и каждую неделю строятся новые печи Pompeii. день.

Мы знаем, что есть и другие планы по строительству печи для пиццы, но мы уверены, что печь Pompeii — это подходящая конструкция для уличной кухни практически каждого домовладельца. Черт возьми, 65 миллионов итальянцев не могли ошибаться насчет своих круглых кирпичных печей. Взгляните на нашу галерею печей для пиццы, чтобы найти вдохновение, и увидеть больше фотографий печей Помпеи — как в процессе, так и в завершенном виде.

Размер кирпичной печи

На чертежах печи для пиццы указаны размеры кирпичной печи 36″ и 42″ (внутренний диаметр). Нажмите, чтобы увидеть основные размеры духовки и подставки для двух размеров духовки. Вы можете либо строго следовать этим указаниям, соорудив печь с теми же размерами, которые мы описываем, либо внести изменения в соответствии с вашими конкретными размерами или требованиями к пространству. Мы не описываем маленькую 30-32-дюймовую печь, потому что, хотя вы можете легко построить итальянскую кирпичную печь такого размера, дополнительные затраты и усилия на строительство более крупной 36-дюймовой печи невелики. Кирпичная печь диаметром 42 дюйма достаточно велика для большинства нужд домашней кухни, поэтому мы не описываем большую кирпичную печь.

Начало работы

Мы рекомендуем вам присоединиться к форуму Forno Bravo, прежде чем вы начнете свой проект. Сообщество может ответить на ваши вопросы и попытаться помочь вам понять, как построить печь для пиццы на открытом воздухе. Кроме того, пожалуйста, свяжитесь с нами по адресу [email protected] с комментариями и рекомендациями по улучшению планов печи для пиццы. Одна из великих возможностей Интернета заключается в том, что он позволяет нам быстро включать ваши рекомендации в планы, чтобы другие могли извлечь пользу из вашего опыта. Мы будем поддерживать этот сайт в актуальном состоянии.

Сделайте много фотографий печи для пиццы, и когда ваша кирпичная печь будет готова, отправьте их нам, чтобы мы могли разместить их на сайте. Использование чертежей печи для пиццы широко поощряется, так что расскажите об этом своим друзьям.

Опять же, вам также следует подумать о том, чтобы присоединиться к форуму Forno Bravo и нашему оживленному сообществу Pizza с фантастическим контентом, таким как Pizza Quest с Питером Рейнхартом. Мы рассказываем об установке, обслуживании, использовании, рецептах, еде, огне и семье. Мы считаем, что это самое большое и активное сообщество бесплатной пиццы на планете. И если печь для пиццы еще не входит в ваш бюджет, все равно присоединяйтесь, мечтайте и узнавайте об альтернативных методах, таких как использование камня для пиццы.

Хотя все это бесплатно для нашего сообщества, мы, конечно же, хотели бы, чтобы вы поддержали нас, купив некоторые из наших замечательных продуктов в магазине Forno Bravo.

ПРЕДОСТЕРЕЖЕНИЕ

Пожалуйста, найдите время, чтобы прочитать все инструкции и просмотреть все фотографии, прежде чем приступить к проекту кирпичной печи Помпеи. Это не для всех. Проект может быть сложным и требует определенного уровня навыков кладки и мускульной силы. Вы можете приобрести модульную печь для пиццы, чтобы сэкономить недели и гарантировать качество вашей печи, или выбрать полностью собранную печь для пиццы из самого широкого ассортимента продукции на рынке. Эти печи будут такими же хорошими или даже лучше, но мы не можем отказать себе в удовольствии построить собственную кирпичную печь с нуля!

Как работают онлайн-планы

Онлайн-планы Pompeii Oven содержат один столбец текста, описывающий процесс строительства, и второй столбец, содержащий графики, диаграммы и фотографии.

Страницы планов связаны двумя способами. Внизу каждой страницы есть кликабельная ссылка на следующую страницу. Вы можете просто просмотреть весь набор планов по одной странице за раз.

Кроме того, внизу каждой страницы есть ссылка на страницу оглавления. Если вы хотите перейти непосредственно на определенную страницу, щелкните ссылку «Оглавление», затем щелкните нужную страницу.
