Приточный клапан на пластиковые окна

При установке пластиковых окон решается сразу две важных задачи – шумо- и теплоизоляция. Однако свежий воздух с улицы практически не поступает. Такая проблема конструкторов легко исправима – на пластиковые окна устанавливается приточный клапан. Он будет выполнять роль вентиляционной системы. В результате обеспечивается естественный доступ воздуха в помещение.

Зачем нужен приточный клапан

Как отмечают многие владельцы частных домов и квартир – пластиковые окна обеспечивают повышенную защиту от холода и посторонних звуков. Также такие изделия отличатся красотой и практичностью. Однако недостаток вентиляции является серьезным недостатком окон ПВХ. Влажность в комнате существенно повышается. В таких условиях на стенах может быстро развиться плесень.

Чтобы повысить комфортность проживания в комнате, следует обеспечить естественную циркуляцию воздуха. При обычном проветривании комнаты путем открытия окон сводятся к нулю основные преимущества пластика. Однако такая проблема решается монтажом приточного клапана. Он сможет поддерживать нормальный микроклимат в помещении. Конденсат при этом не будет образовываться.

Приточный клапан представляет собой специальное устройство, которое монтируют на верхнюю створку. Такой прибор работает по принципу вытяжной вентиляции. За счет использования клапана микроклимат внутри помещения поддерживается на оптимальных показателях.

Преимущества такого решения:

  • остаются неизменными размеры светового проема;
  • при работе клапана не происходит серьезных теплопотерь;
  • невозможно образование сквозняков, как в случае с обычным проветриванием;
  • установка и эксплуатация осуществляется максимально просто;
  • клапан можно регулировать.

Такие преимущества позволяют говорить о высокой эффективности устройства.

Принцип действия и конструкция

Чтобы правильно выполнить вентиляцию окон, следует разобраться в тонкостях эксплуатации клапана. В процессе установки изделия следует удалить часть уплотнительного элемента. На его место и помещается приточный клапан. Он является главным элементом пассивного вентилирования.

Уличный воздух засасывает в помещение, а теплый выходит наружу по вытяжным каналам. Циркуляция воздушных масс обеспечивается за счет разницы давления. Работает естественный воздухообмен при температуре на улице не выше +5 градусов. Когда на улице жарко, вентиляция работает за счет принудительной вытяжки.

Основные составляющие приточного клапана:

  • Воздухозаборник, который находится снаружи. Его устанавливают на раму. Он обязательно должен оборудоваться козырьком. Такой элемент защитит воздухозаборник от снега и дождя.
  • Телескопический канал. Его проводят через раму. Такой элемент фрезеруется в корпус из пластика.
  • Внутренняя часть монтируется в помещении. Она имеет самую сложную конструкцию. Его оборудуют фильтром и регулировочным механизмом.

Среди основных условий, которые нужно создать для работы устройства, выступают:

  • исправность вытяжной вентиляции;
  • герметичность входной двери;
  • наличие воздухообмена между разными комнатами квартиры;
  • температурный показатель на улице не выше +5 градусов.

Совет! Эксплуатация вентиляции проверяется довольно просто. Для этого необходимо затворить дверь в комнату, а затем открыто окно, которое удалено от приточного клапана. К москитной сетке следует приложить бумажный лист. В случае когда он будет оставаться на месте, не падая, можно говорить о хорошем функционировании вытяжки.

Виды клапанов

Существует множество разновидностей оконных приточных клапанов. Они имеют разные характеристики.

Кроме того, клапаны делятся на ручные и автоматические. Если устройство оснащено ручным управлением, клапан оборудуют специальной веревкой. Автоматический прибор отличается большим удобством эксплуатации. Прибор устроен таким образом, чтобы самостоятельно определять, следует открывать или закрывать вентиляционные отверстия. Чтобы автоматика работала исправно, следует вручную выставить необходимый диапазон давления и влажности в комнате.

Важно! Приточный клапан практически всегда работает в автоматическом режиме. Необходимый уровень часто подбирается долгое время, с учетом собственных ошибок.

Также следует помнить, что при неправильной регулировке клапан может промерзнуть в зимнее время.

Приточные клапаны могут разделяться на такие виды:

  • Фальцевые. Такие клапаны выполняются путем создания определенных вырезов в притворе. Представляют собой самый дешевые изделия для окон ПВХ. Обладает средней пропускной способностью.
  • Щелевые. Воздух в комнату проникает через специальную щель. Она обладает высотой 16 мм. Со стороны улицы клапан прикрывают впускным блоком. Он обеспечивает защиту устройства от осадков. Изнутри клапан оборудован регулирующим блоком.
  • Накладные клапаны способны отлично пропускать воздушные массы. Проем при этом должен быть такого размера, чтобы на него можно было установить накладное изделие. Монтируется такое устройство только на снятый стеклопакет.

Следует обратить внимание на клапан-ручку, устанавливаемую на место обычной ручки, открывающей окно. Такие устройства отличаются рядом достоинств:

  • Внешне окно остается таким же, как и прежде.
  • Клапан можно устанавливать там, где чаще образуется конденсат.
  • Такой клапан обладает эффективным отведением влаги.
  • Промерзание устройства зимой невозможно.
  • Клапан-ручка оборудуется фильтрующим элементом, который не способен пропускать в комнату пыль.

Такие преимущества обеспечивают популярность подобных изделий.

Выбор клапана

При выборе надежного устройства для вентиляции стоит обратить внимание на разных производителей. В процессе выбора придется учесть немало характеристик. К тому же следует обратить внимание на основные характеристики разных моделей. Чаще всего качественный продукт реализуется именно проверенными производителями.

При покупке приточных клапанов стоит присмотреться к продукции компании «Homearea». Когда изменяется влажность или давление внутри комнаты, воздух начинает циркулировать. Работает приточный клапан по принципу изменения проходного сечения устройств.

Одними из самых востребованных изделий для ПВХ окон являются:

  • Устройства «Aereco», относящиеся к серии EMM, являются гигрорегулируемыми и влагочувствительными. Крепится такое устройство двумя способами. Струя воздуха, поступающая в помещение, может подаваться под определенным наклоном или вертикально.
  • Клапаны, относящиеся к серии EHA, оснащаются специальным датчиком. Благодаря ему контролируется микроклимат комнаты. В комплект устройства входят аксессуары, которые способны хорошо поглощать шумы.
  • Клапаны, которые относятся к серии EHA 2. Такие приборы устроены таким образом, что воздух дует наклонно в сторону потолка. Устройство может работать в разных режимах. На их выбор влияют показатели микроклимата в комнате.

Особенности устройства клапана позволяют контролировать показатели влажности и давления в комнате. Обычно его работа осуществляется в автоматическом режиме. Устанавливается приточный клапан на пластиковое окно достаточно просто. Однако для качественного монтажа следует знать определенные тонкости процесса.

Установка

Клапан вентиляции устанавливается с перфорацией или без нее. Каждый вариант довольно интересен. Перед работой выполняется подготовка инструментария:

  • дрель;
  • сверла;
  • герметики;
  • лобзик;
  • нож;
  • шаблон, используемый при разметке контуров изделия;
  • напильник.

Для начала при помощи шаблона необходимо наметить контур приточного клапана. Строительный маркер прикладывается к верхней створке. В процессе установки створку следует снять. Это объясняется тем, что разметка будет выполнена с наружной стороны.

Затем выполняются такие действия:

  • По размеченным контурам сверлят отверстия. Для работы лучше выбрать сверло 5 мм.
  • Полученные отверстия рассверливают с использованием сверл 10 мм. Чтобы расположить клапан более удобно, лучше сверлить изнутри.
  • Расширение. Чтобы сделать сквозную щель, следует между крайними отверстиями прорезать щель. Ее края шлифуют.
  • Монтажная планка устанавливается на поверхность наплава. Крепится она при помощи саморезов.
  • В наплавке рамы выполняется фрезеровка паза. Приточный клапан следует разместить в соответствии с разметкой.
  • На раму снаружи необходимо закрепить внешний элемент изделия. Он оборудуется козырьком для защиты от снега и дождя.

Как только эти действия будут выполнены, можно собирать створку и устанавливать ее на место. После установки остается отрегулировать работу изделия и наслаждаться комфортным микроклиматом в комнате. Приточный клапан обеспечит хорошую вентиляцию помещения.

Как видно, установить приточный клапан на ПВХ окно можно довольно быстро, если знать особенности его монтажа. Также стоит ознакомиться конструкцией устройства. Это поможет быстро справиться с работой и не допустить серьезных ошибок.

105 фото советов по применению

Современные пластиковые окна – это хорошая теплоизоляция и звукоизоляция. К недостаткам относится только плохая вентиляция. Чтобы проветрить помещение, нужно открывать одну створку окна. Летом это приведет к повышенному содержанию пыли в комнатном воздухе. Атмосферные осадки, также могут попадать в помещение.

Зимой проветривать комнату, открыв окно неудобно. Происходит большая потеря тепла. Решить данную проблему поможет установка приточного клапана.

Приточный клапан – преимущества

При недостатке вентиляции, в доме ухудшается микроклимат. В воздухе повышается содержание углекислого газа и влажности. Затхлый воздух, может неблагоприятно сказываться на самочувствии жильцов.

Наличие приточного клапана избавляет от необходимости проветривать помещение. Это в свою очередь сохраняет тишину и тепло в доме. Данное устройство крепится в верхнюю створку окна – горизонтально. С помощью клапана, можно избавиться от образования конденсата на окне и плесени.

Приточный вентиляционный клапан для окон проветривает помещение, не создавая сквозняков. Область светового проема не изменяется. Имеются функции регулировки. Установка клапана достаточно проста. Процесс эксплуатации не вызывает трудностей.

Особенности устройства и работы приточного клапан

Чтобы установить клапан, нужно в намеченной области окна и рамы, убрать резиновый уплотнитель. Вместо него прикрепить другой, менее толстый. Вслед за этим монтируется и сам клапан с пассивной вентиляцией.

Принцип действия приточного клапана такой же, как и в обычной вентиляции. Через него, свежий воздух поступает в помещение, а нагретый комнатный поднимается по вытяжке и выходит на улицу. Это естественная циркуляция воздуха, возникающая из-за разницы уличного и комнатного давления.

Но в жаркую погоду, разница в давлениях меняется. Необходима принудительная вытяжка в вентиляционной системе, чтобы приточный клапан продолжал затягивать воздух.

В приточном клапане имеется воздухозаборник. Его следует монтировать с уличной стороны окна. Он снабжается козырьком, который не дает попадать внутрь атмосферным осадкам. В пластиковом корпусе окна устанавливается телескопический канал, и закрепляется с помощью гильзы.

Самая сложная часть приточного клапана – это его внутренняя часть. В ней имеется простой фильтр, и выпускная форсунка. Завершает конструкцию регулирующий механизм. Он регулирует подачу воздуха.

Чтобы вентилирующий клапан работал, нужно создать необходимые условия в помещении. Входная дверь должна быть закрытой и не пропускать воздуха. Иначе работа клапана будет нарушена.

В помещении должны быть вентиляционные отверстия с вытяжными трубами. Межкомнатные двери должны иметь внизу зазор не менее 2 см, тогда воздух будет свободно циркулировать.

Различные модели приточных клапанов

На рынке можно встретить много фирм производителей приточных клапанов, имеющих внешнее отличие. По сути, они отличаются только по типу материала, и способу управления. Изготавливаются клапаны из пластика, дерева, и металла.

В зависимости от типа, управление может быть ручного и автоматического типа. Без сомнения лучшие приточные клапаны те, которые имеют автоматическую регулировку. В таком исполнении клапан сам регулирует степень открывания или закрывания вентиляционных створок. В данном случае все зависит от влажности и давления в доме.

Ручное управление не так удобно. Нужный уровень вентиляции удается подобрать не сразу. Тем более, это сложно сделать зимой. При низких температурах неправильно отрегулированная степень вентиляции приведет к промерзанию клапана.

Просматривая фото приточных клапанов на окна, трудно сделать правильный выбор. Необходимо подробно ознакомиться с техническими характеристиками устройства.

Имеются различия по типам клапанов:

  • фальцевый;
  • щелевой;
  • накладной.

Первые два типа клапанов при установке не требуют демонтировать окна – это удобно. Накладной тип клапана, хоть и не монтируется на установленное окно, зато лучше всех пропускает воздух.

Особого внимания заслуживают приточные клапаны на пластиковые окна air box. Они выпускаются в трех комплектах:

  • Standart;
  • Comfort;
  • Comfort-S.

Тип клапана Comfort, может устанавливаться методом фрезеровки или без нее. Метод фрезеровки дает больший приток воздуха. Модель типа Comfort-S в домашних условиях не устанавливается. Она предназначена для окон глухого типа.

Фото приточного клапана на окно

Также рекомендуем посетить:

Стеновой приточный вентиляционный клапан, клапан для окон. Приточный клапан своими руками.

Установка клапана на стену. вы узнаете как установить приточный клапан своими руками, для чего он нужен

Модернизированным вариантом привычной оконной форточки можно назвать вентиляционный приточный клапан.  Продуманная конструкция клапана регулирует постоянную циркуляцию свежего воздуха. Простой спокойный дизайн клапана  аккуратно вписывается в любой интерьер. Все бы замечательно! Да только невероятная цена скромного клапана тормозит приобретение. А что, если…  Конечно, попробуйте!

О пользе приточного клапана

Известно, что залогом превосходного самочувствия является живительный воздух в квартире. Если вы уверены, что открывание окон и форточек для проветривания улучшит воздухообмен в доме или квартире, то это самообман.

Нормализовать качественный воздухообмен в квартире в полном объеме способна лишь система вентиляции. Вентиляционная система состоит из вытяжной и приточной вентиляции, основным назначением которой является удаление из жилого помещения вредных газовоздушных образований и выделений.


Существуют следующие системы вентиляции для частных домов и квартир:

  • приточно-вытяжные устройства общего назначения и с рекуперацией тепла
  • приточно-вытяжные устройства канального типа
  • оконные приточные клапаны
  • настенные и встроенные в стену клапаны приточные.

Приточная вентиляция предназначена для подачи определенного объема воздушной смеси. Для полного циркуляционного цикла обмена воздухом используют специальные устройства и приспособления – приточные клапаны. Клапан приточный можно устанавливать на окна и встраивать в стены.

Установку приточного клапана рекомендуется производить согласно действующим нормам и правилам:  СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование» и п. 6.8 ТР АВОК-4-2004 «Технические рекомендации по организации воздухообмена в квартирах многоэтажного жилого дома». Особой популярностью пользуется клапан инфильтрации воздуха – приточный клапан кив.

Технология монтажа вентиляционного стенового приточного клапана

Приточный клапан это несложная конструкция, которую возможно установить собственноручно. Технология монтажа будет заключаться в создании проходного канала в стене и непосредственно установки клапана. В рекомендованном правилами и нормами месте (выше батареи отопления) просверливают монтажный канал диаметром чуть больше трубы клапана.

Поток воздуха, проходящий через установленную пластиковую трубу, будет поступать в установленный шумопоглотитель. Благодаря лабиринтной форме шумопоглотителя здесь происходить отсечение уличного шума и понижение скорости потока воздуха. Затем через регулируемую заслонку клапана поток воздуха попадает в продольном направлении на радиатор отопления.


Близость радиатора отопления позволяет температуре воздуха стремиться к комнатной температуре. Поэтому приток воздуха равномерно распределяется в помещение.

Конструкция клапана вентиляционного приточного

Приточный стеновой клапан состоит из следующих элементов:

  • канала (трубы) из пластика диаметром 133 мм
  • внутреннего оголовка с заслонкой
  • наружного оголовка с крышкой
  • наружной сетчатой решетки
  • тепло — и шумоизоляции
  • уплотнительного кольца
  • воздушного фильтра
  • ручки регулирования.

Все элементы клапана поставляются производителем в общем комплекте.

Как установить приточный клапан своими руками

установка клапана фабричного изготовления

Установку клапана производят в следующей последовательности:

В обозначенном месте стены над радиатором отопления просверливаем отверстие диаметром 68 мм на глубину до 100 мм для трубного канала.

В образовавшееся отверстие устанавливаем трубу канала. Снаружи края трубы должны находиться на уровне уличной стены.

Наружную часть трубы закрывают сетчатой решеткой. Внутренняя часть трубы должна выступать на 6 мм. Лишнее необходимо будет отрезать.

На внутреннюю часть трубы надеваем трубный утеплитель. Затем делаем разметку под установку корпуса шумоизоляционного. Труба должна быть размещена посередине крепежных отверстий. Просверливаем отверстия для крепления.

Монтируем корпус клапана вплотную к стене на саморезы. Корпус должен прижать утеплитель.

В пластиковый корпус устанавливаем шумопоглотитель и регулировочную заслонку. Закрываем корпус пластиковой крышкой.

Процесс установки клапана собственноручно показан в этом видео.

Естественно, установку такого приточного клапана фабричного производства из готовых элементов произвести несложно. Но славные домашние Мастера привыкли все делать своими руками. Поэтому наступило время изготовить клапан из подручных материалов. Например, вентиляционной решетки бытовой «Вентс», пластиковой трубы и поролона.

самодельный приточный клапан

Бытовая вентиляционная решетка «Вентс» это неплохой комплект для создания приточного клапана. Функции канала благополучно обеспечит пластиковая труба. Сложность будет заключаться в создании фильтра шумоизоляционного лабиринта.

Напомним, что фильтр класса EU3, используемый в оригинальной конструкции клапана, изготовлен из пористого синтетического материала. Основной функцией фильтра является очистка поступающего извне воздуха от пыли.

Оригинальный элемент фильтра и шумоизоляции, например приточного клапана Домвент, состоит из спаянных между собой горячим воздухом пяти слоев поролона.

Пластиковый корпус с набором поролоновых пластин имеет вытянутую прямоугольную форму. В нижней части конструкция разделена перемычкой на два отсека. В каждом отсеке расположена отдельная поролоновая прокладка. Отсеки имеют отдельные наружные выходы в виде узких отверстий. Поток воздуха с улицы поступает в общее отверстие, откуда распределяется по отсекам.

Конструкция простая, поэтому изготовить шумоизоляционный лабиринт возможно своими руками. Более детальная информация о конструкции шумоизоляционной конструкции приточного клапана представлена в этом видео.

После изготовления шумоизоляционной конструкции и фильтра установку клапана осуществляют аналогично инструкции для клапана фабричного производства.

Приточный клапан в стену своими руками

Желая утеплить жилье, люди иногда доводят его до состояния термоса или закрытого полиэтиленового пакета. Вместе со щелями и сквозняками, они перекрывают пути поступления в помещение чистого уличного воздуха в дом.

Спасет положение приточный клапан в стену своими руками, собрать и установить который не так уж сложно.

Содержание статьи:

Предназначение приточного клапан и его достоинства


Стеновые воздушные клапаны созданы для подачи чистого, свежего уличного воздуха в помещение. Эти приспособления не идут ни в какое сравнение с открытыми форточками, пропускающими не только свежие воздушные струи, но и все шумы, пыль с улицы. Клапан, оборудованный шумоизоляционной прослойкой, пропускает в комнату только струи чистого воздуха.

Если сравнить стеновой клапан с оконным аналогом, то он более выгоден. Выражается это в том, что он не снижает светопропускные характеристики окон, работает при любых значениях температуры, даже заниженных. Кроме того, функционирует автономно, эффективно защищает от конденсата. Монтаж его занимает всего несколько часов.

Популярными эти устройства стали после того, как старые деревянные окна стали массово менять на пластиковые. Новые оконные блоки значительно улучшили изоляционные характеристики, но и свежего воздуха в помещение стало поступать малое количество. Недостаточное проветривание создало такую проблему, как повышенная влажность.

Тепло в тандеме с влагой создают замечательные условия для тиражирования плесени, грибков. Сначала их колонии появляются в скрытых местах — под обоями, кафельной плиткой другими отделочными материалами. Когда размножившись, колонии микроорганизмов становятся видимыми, бороться с ними возможно только путем разрушения старой отделки и замены ее на новую.

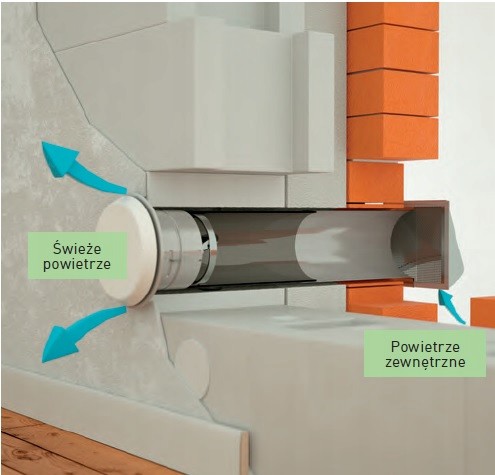

Особенности конструкции стенового клапана


Конструктивное исполнение клапана предельно простое. Основными его элементами являются:

  1. Воздуховод — пластиковая труба. По нему воздух со двора поступает в помещение. Длина его должна быть большей, чем толщина стены.
  2. Корпус внутренний в виде цилиндра. Чаще всего его изготавливают с пластика. Диаметр корпуса колеблется в пределах 6 — 13,3 см.
  3. Фильтр — слой вспененного полиэтилена. Он находится внутри корпуса и предназначен для направления воздушной струи в помещение.
  4. Защитная крышка. Она расположена на входе и является барьером на пути проникновения разнообразного мусора в помещение.

Во время морозов труба извне может покрываться наледью. Выпадение конденсата и его замерзание приводит к образованию ледяной корки и уменьшению диаметра приточного клапана. С целью предотвращения этого процесса устанавливают поворотную крышку. Так как конденсат через отверстия в ней стекает вниз, корка льда не образовывается.

Воздуховоды отдельных изделий оснащены утеплителем-шумоизолятором из полифома. Он уменьшает уровень шума и предохраняет стену вокруг корпуса от промерзания. Стеновой клапан может иметь ручную систему регулировки или автоматическую.

Вторая оснащена датчиком гигрорегулирования, который определяет уровень влажности внутри помещения. При превышении этого показателя заслонка приоткрывается, и воздушные массы поступают вовнутрь в большем объеме. Степень открытия канала можно увидеть на шкале, находящейся на оголовке клапана. Регулировка осуществляется плавно до полного закрытия вентиляционного хода.

Некоторые более сложные приточные клапаны производители оснащают рекуператором для нагрева воздушной массы. Иногда в комплекте присутствует выносной пульт, которым управляется нагреватель и вентилятор.

Где установить приточный клапан


Существует три основных варианта для монтажа приточного клапана:

  1. Над источником тепла. В этом случае наружный воздух попадает в комнату уже подогретым, а также стимулируется его конвекция.
  2. На высоте 2/3 от окна, что составляет около двух метров от пола, и на расстоянии 0,3 м от оконного откоса. Воздушная масса будет направлена к потолку, где она смешается с теплым комнатным воздухом.
  3. В местах с повышенной сыростью. Это может быть угол дома, уже начавший покрываться плесенью.

Приточные клапаны для усиления вентиляции уместны не только в стенах частных домов, но и на нижних этажах многоквартирных домов. В последнем случае лучшим местом будет пространство между подоконником и радиатором. Востребованы эти устройства в детских учреждениях, где свежий воздух особенно важен. С помощью такой конструкции обеспечивают оптимальный микроклимат в помещениях для содержания животных и птиц.

Ошибочно думать, что установив один клапан, вы решите проблему с недостатком чистого воздуха. Это возможно только в том случае, если в его конструкцию включено устройство для принудительной вентиляции. Когда этого нет, воздухообмен происходит в результате разности давлений внутри помещения и снаружи.

Один стеновой клапан при перепаде давления в пределах 10 Па, которое наблюдается в нормальных условиях, обеспечивает поступление до 30 мᶾ/ч. Это является нормой для одного человека. При большей разности давлений, увеличивается и объем воздуха, попадающего в комнату. Поэтому, для достижения нужного эффекта придется устанавливать еще один клапан дополнительно или принудительное вентилирование.

Производят и приточные клапаны, которые встраивают в вентиляционные шахты. Обычно это делают в санузле, в ванной, кухне. Перед их монтажом следует протестировать тягу. Для этого проверяют наличие притока воздуха при открытой форточке, при помощи зажженной спички, поднесенной к отверстию.

Эти ручные способы проверки могут не сработать в жаркое время года. Разогретый летним солнцем воздух становится более тяжелым, чем во время прохлады. Из-за этого давление в вентиляционном канале снизится и даже при удовлетворительно работающей системе, пламя или лист бумаги не будут притягиваться.

При выборе на фасаде места установки клапана, нужно учесть, куда эта стена направлена. Лучше, когда забор воздуха происходит не со стороны улицы, где наблюдается активное движение транспортных средств, а со двора.

Важные параметры приточных настенных клапанов


Каждая модель клапана имеет свои характеристики. Их различают по сечению воздуховода, наличию такой опции, как полное закрытие устройства. Конструкцией одних предусмотрена возможность монтажа шумоизоляции, а в других такой возможности нет.

Работу некоторых механизмов регулируют вручную, но есть и модели с автоматической регулировкой. Модели приточных клапанов разного исполнения имеют неодинаковые диаметры, поэтому обеспечивают дом чистым воздухом в разных объемах. Различная и длина приточных клапанов, а также материал, из которого они выполнены.

Своей внутренней частью оголовок вставляют в канал и крепят к стене с использованием шурупов через прокладку для уплотнения. Стеновой проветриватель нуждается в периодическом уходе. Наружную решетку минимум раз в год очищают от загрязнений. Один раз в квартал очищают фильтр в оголовке. Хотя бы один раз в 6 месяцев необходимо прочистить патрубок в стене, используя пылесос.

Советы по выбору и установке клапана


Выбирая приточный клапан, нужно проверить, для какого диапазона температур он предназначен. Иначе, в случае нарушения этого условия, он просто не сможет функционировать полноценно. Важно также правильно подобрать устройство по длине — внутренний блок должен проходить через стену насквозь.

Крышка клапана должна свободно разместиться в пространстве между подоконником и отопительным прибором. Если радиатор полутеплый, то воздух, входящий сквозь широкий клапан без регулировки, не успеет прогреться и в комнате понизится температура. А при недостаточном объеме поступающего воздуха, придется подумать о дополнительном вентилировании.

Если проходимость приточного клапана довольно большая, а его конструкцией не предусмотрена регулировка, нельзя устанавливать два таких устройства напротив друг друга. Зимой, когда вентиляция функционирует наиболее активно из-за неравенства давлений внутри и на улице, появятся сквозняки.

Разными у приточных клапанов могут быть только отдельные элементы и маркировка. Инфильтрационный клапан функционирует автономно, его не нужно контролировать. Он почти незаметен, эффективно прогревает воздух. Установить его можно как во время строительства здания, так и в стену дома, где давно проживают люди.

Как выполнить монтаж клапана самому


Самое сложное в ходе установки приточного клапана — создание сквозного отверстия в стене. Если оно предусмотрено проектом, то работа предстоит совсем не сложная. Когда же дом выстроен и в его стенах не планировалась установка приточных клапанов, придется сделать это самостоятельно или пригласить специалиста.

Разрешения на эту работу не требуется, т.к. нормативами разрешено делать в несущей стене без каких-либо согласований одиночные продушины сечением до 30 см.Прорезать отверстие в стене можно двумя способами.

Сверление отверстия первым способом


Чаще всего для сверления отверстия применяют перфоратор. Сначала на стене размечают контур, добавив к диаметру цилиндра допуск с таким расчетом, чтобы корпус прошел сквозь отверстие свободно. Так как толщина несущей стены обычно колеблется в промежутке 40 — 100 см, то в этих же пределах подбирают и длину клапана.

Следующий шаг — сверление ряда мелких отверстий от 10 до 12 мм по внешнему очертанию контура. Расстояние между этими отверстиями около 10 мм. Далее между отверстиями выбивают с использованием молотка и зубила остатки материала. Отверстие идеальной формы таким способом получить не удастся, кроме того, не исключены сколы, трещины на стене.

Второй способ сверления отверстия


Быстрее и эффективнее можно получить отверстие с использованием алмазного сверления. Применяемая при этом сверлильная установка, дополненная алмазным сверлом-коронкой, заменяющим бур, укомплектована:

  • двигателем довольно большой мощности;
  • сверлильным приводом;
  • комплектом алмазных коронок с разными диаметрами;
  • стойкой направляющей, зафиксированной на станине.

Благодаря тому, что в зону бурения автоматически поступает вода для охлаждения инструмента, заодно смывается и пыль. Пробоина в стене будет иметь точные размеры и абсолютно гладкую поверхность внутри.

Пошаговое описание процесса алмазного бурения выглядит так:

  1. Размечают место для установки буровой штанги. Для этого на стене откладывают отрезок, равный расстоянию между анкером основания и коронкой.
  2. Просверливают технологическое отверстие, используя перфоратор.
  3. Фиксируют станину, для чего сначала вгоняют анкер в технологическое отверстие. Чтобы станина не повредила стену, подкладывают под нее кусок мягкого материала.
  4. Закрепляют пленку длиной до пола и шириной около 300 мм под местом, предназначенным для установки резинового манжета. Это предотвратит загрязнение стены охлаждающей жидкостью.
  5. Вставляют манжет в корпус буровой машины, где для этого предусмотрено специальное место. Далее, подсоединяют шланг для оттока охлаждающей жидкости, насадив его на патрубок и надежно зафиксировав хомутом.
  6. Последовательно собирают бурмашину. В конце надевают соответствующего диаметра алмазную коронку. Для подачи воды подсоединяют шланг к ручке установки.
  7. После достижения рабочего давления путем накачивания насоса с использованием ручной помпы, ждут, пока установка наберет полные обороты, и начинают бурение. В это время охлаждающая жидкость орошает место бурения, не только охлаждая инструмент, но и убирая грязь.

Когда толщина стены превышает 50 см, длины коронки может не хватить для того, чтобы просверлить ее насквозь за один прием. Поэтому на первом этапе из коронки выбивают бетонный стержень, а затем монтируют удлинитель и продолжают процесс.

Завершив бурение, установку демонтируют с соблюдением обратной последовательности. Мокрую бетонную пыль под манжетой убирают влажной тканью.

Монтаж приточного клапана


Подготовив отверстие, приступают к непосредственной установке клапана. Для этого канал для инфильтрации вгоняют в предназначенное для него место снаружи вровень со стеной. Предварительно трубу обертывают изоляцией. Внутри помещения труба должна немного выступать. Оставшееся в отверстии свободное пространство запенивают, а в трубу вставляют теплоизоляцию. Она же будет предохранять и от шума.

Следующим шагом будет установка решетки. Посадочное место на решетке и на наружной стене покрывают силиконом, затем вставляют ее в воздуховод. Далее, монтируют внутренность клапана, предварительно нанеся на посадочные места силикон. Креплением шайбы фильтра к внутренней стенке процесс установки клапана для притока завершается.

Востребованные модели приточных клапанов


Особой популярностью пользуется у потребителей приточный клапан «Домовент». Его лабиринтная форма позволяет выполнять грубую фильтрацию воздушных масс с последующим направлением струи на отопительный прибор. Он укомплектован механической регулировкой подачи воздуха и фильтром не требующим периодической замены.

Востребована и модель КПВ 125, выпускаемая отечественным производителем. Так как длина его колеблется в пределах 400 — 1000 мм, всегда можно подобрать подходящий корпус для установки в стену. Снаружи этот вентканал закрывается решеткой из литого алюминия круглого сечения с противомоскитной сеткой, расположенной следом за решеткой.

Такие же клапаны выпускают в Финляндии, но стоимость их вполовину выше отечественных. Изделия из Китая также есть в продаже и они дешевле, выпущенных в России. Хорошими характеристиками отличаются итальянские клапаны KIV Quardo. Они оснащены оголовком квадратной формы, что отличает их от финских аналогов.

Воздуховод прямоугольной формы имеют клапаны настенные СВК-75. Усовершенствованным вариантом приточного клапана является бризер «Тион О2. Он имеет прямоугольную форму, небольшие габариты и оснащен подогревом, поэтому может функционировать при низкой наружной температуре.

Выводы и полезное видео по теме


Удачный выбор изделия для установки в стену:

Видео о полезности вентиляционного клапана с теплоутилизацией:

Если в вашем доме присутствует проблема поступления чистых воздушных масс, настенный вентиляционный клапан — лучшее ее решение. На рынке присутствует много разнообразных стеновых приточных клапанов. Подобрать модель, подходящую для конкретного помещения, несложно.

Источник

Установка приточного клапана на пластиковые окна

В наши дни пластиковые окна пользуются большой популярностью благодаря своей функциональности: не пропускают шум из улицы и отлично защищают от сквозняков и холода. Хотя недостаток у них все же есть – при закрытых окнах проветривание в помещении полностью отсутствует. Чтобы чистый воздух поступал в дом, приходится все время проветривать комнату. Или же можно приобрести специальное устройство – приточный клапан для окон, закрывающихся герметично. Приточный клапан дает нужное количество свежего воздуха, помогая избежать духоты и плохого самочувствия.

Некоторые хозяева домов предпочитают тепло свежему воздуху. Но они ошибаются. В Европе и Америке, где пластиковые окна используют уже 30 лет, есть такой термин как «синдром нездорового здания», который относится к зданиям герметичным, где нет хорошего воздухообмена. Находится в таком здании довольно вредно для людей.

Кондиционирование воздуха не может заменить вентиляцию пластиковых окон.

Клапан является специальным устройством, устанавливаемым на верхней створке окна из ПВХ в горизонтальном положении и выполняемым вытяжную функцию, а именно настраивает оптимальный для проживания микроклимат в комнате и устраняет конденсат на раме и стеклопакетах. Нужно отметить, что обычную установку на верхней части окна можно заменить установкой в запененном стыке между стеной и блоком окна, непосредственно в оконном профиле либо между створкой в пластиковом окне и рамой.



Если приточный клапан не выполняет как минимум одну из вышеуказанных функций, это означает, что устройство является подделкой. Следует быть внимательным при его приобретении.

Установка данного устройства достаточно проста, если в точности придерживаться инструкции применения. В процессе из материалов и инструментов потребуются приточный клапан, закрепляемый на окне ПВХ, отвертка, канцелярский нож и линейка. Установка при помощи фрезеровки будет более затратной. В случае, если в помещении установлены деревянные или алюминиевые евроокна, то они будут пригодны для установки на них вентиляции.

Будет дешевле и проще устанавливать клапан не на стене возле окна, а на окно, чтобы не возникало необходимости изменить вид стен или здания.

Преимущества приточного клапана заключаются в следующем:

клапан оставляет световой проем неизменным;
Звукоизоляция остается такой же, как и до установки клапана;
не образуются сквозняки;
открывается доступ для притока свежего воздуха;
проветривание происходит без потерь тепла.

Для получения наилучшего микроклимата в помещении с использованием вентиляционного устройство необходима исправная работа вентиляции.

Содержание страницы

Эффективность приточного клапана в квартире

Каждый владелец квартиры с наличием металлопластиковых окон без вентиляции обязательно задается вопросом, насколько эффективным будет клапан для данной квартиры. Во избежание напрасных затрат необходимо проверить ожидаемый эффект от действия клапана до его покупки. Для этого поступают следующим образом: снимают с верхней части створки окна уплотнитель и, не обрезая, оставляют висеть. Для уменьшения потока воздуха часть резинки вставляется на место. Окно оставляют в таком состоянии на несколько дней, при этом обращают внимание на определенные параметры:

температура в помещении;
наличие на стеклах конденсата;
появление уличного шума;
наличие сквозняков.

Завершив эксперимент, уплотнитель вставляют на место.

После установки клапана температура помещения станет ниже, так как в помещение будет поступать холодный воздух. При хорошем отоплении разница в 2-3 градуса не будет ощутимой. В обратном случае придется воздержаться от установки клапана для вентиляции или же приобрести приточное устройство с функцией обогрева воздуха.

Виды приточных клапанов

Можно подобрать для любых видов евроокон и окон ПВХ различные типы вентиляционного клапана. В первую очередь их классифицируют в соответствии с их материалом. Таким образом, различают пластиковые, металлические и деревянные клапаны.

Также они классифицируются по способу их управления: автоматически либо вручную. При ручном управлении клапан снабжают специальной веревочкой , чтобы управлять им, так как он обычно устанавливается на высоте более двух метров. Более удобной является автоматическая регулировка, самостоятельно определяющая необходимость закрытия или открытия отверстия для вентиляции. Регулировку устанавливают соответственно перепадам давления или уровня влажности воздуха в доме. Регулируя по давлению, используют специальную шторку с верхним подвесом, поднимающуюся во время сильного ветра, тем самым снижая уровень воздуха, проходящего в помещение. Регулирование соответственно уровню влажности производится по имеющемуся в конструкции специальному датчику, сделанному из нейлоновых лент, по которым определяется нужное количество пропускаемого воздуха.

Управлять приточным клапаном для окон ПВХ можно вручную либо автоматически. Управление им вручную немного рискованно, так как будет необходимо подбирать нужный уровень путем проб и ошибок. Существует также риск промерзания помещения. Намного удобней использовать автоматическую систему управления клапаном.

Также различают вид клапана, называемый климатическим клапаном для установки на окна ПВХ, имеющий те же функции. Такой клапан является коробом из пластика с размещенными с середине пластиковыми перьями, которые регулируют нужный поток воздуха, пропускаемого в помещение.

Выбирая клапан, следует учитывать характеристики окна из ПВХ по звукоизоляции, к которым должны быть близки и характеристики клапана.

Клапан-ручка для пластиковых окон

Клапан вентиляции для окон ПВХ может быть установлен вместо обычной ручки окна, так как многие хозяева квартир не хотят устанавливать клапаны, которые выступают за пределы оконных створок. Клапан ручка позволяет вентилировать комнату, не нарушив ее внешний вид. Ее преимущества заключаются в следующем:

клапан вентиляции располагается на месте, где обычно появляется конденсат на окне. Клапаном создается естественное движение потока воздуха, что особенно важно в холодное время года;
сочетание вытяжной системы и клапана-ручки делает микроклимат помещения здоровым, выводя излишки влаги;
приточный клапан-ручка для окон из ПВХ – это прямоточная конструкция. Соответственно законам физики холодный воздух, проникающий в теплое помещение, не создает конденсации, таким образом, зимой клапан не промерзает;
клапан оснащен воздушным фильтром, который не пропускает пыль в помещение. Фильтр подлежит замене раз в каждые полгода;

Отзывов о таком клапане-ручке, пока что совсем немного, так как данное устройство является новинкой. Хотя принцип его работы аналогичен устройствам для вентиляции пластиковых окон, зарекомендовавшим себя положительно. Данная конструкция приемлема и для вентиляции алюминиевых окон.

Работа приточного клапана для окон

Чтобы грамотно установить приточную вентиляцию окна, важно понимать, по какому механизму она работает. Это необходимо знать, так как при установке клапана наиболее распространенной конструкции в окне прорезается отверстие в 1 сантиметр по ширине и 30 сантиметров по длине. По завершению работ его закрывают корпусом клапана. Клапан снять не получится, во избежание открытия вентиляционной щели на оконном профиле.

Клапан для пластиковых окон – это часть пассивной вентиляции. Внутрь помещения попадает холодный воздух, выталкивая более теплый в вентиляционные вытяжные каналы. Разница давлений обеспечивает движение, и по этой причине действие естественной вентиляции возможно при температуре воздуха снаружи здания менее +5 градусов. В летнее время пассивная вентиляция будет действовать только при принудительной вытяжке.

Итак, для работы приточного клапана требуются следующие условия:

Обязательно в доме должна быть исправной естественная вытяжная вентиляция. Для проверки ее работы закрывают дверь в квартиру, приоткрывают окно в комнате, которая максимально отдалена от вентиляционного канала, и прикладывают лист бумаги к решетке. Если лист удержится, то вытяжка исправна. При плохой работе вытяжки клапан сравнительно улучшает воздухообмен в доме, но его эффективность будет достаточно низкой.
На улице температура воздуха должна быть менее +5 градусов.
В квартире между комнатами должен происходить свободный воздухообмен, то есть должны быть открыты двери либо в закрытом состоянии под ними должна оставаться щель шириной в 2 сантиметра. Также можно проделать вентиляционные отверстия в нижней части дверей, общая площадь которых будет составлять 200 квадратных сантиметров для двери кухни и 130 квадратных сантиметров для дверей в санузле.
Входная дверь должна быть максимально герметизирована, чтобы избежать подсоса воздуха из подъезда.

Важно: Многие хозяева боятся, что клапан для пластиковых окон может обмерзнуть. И на самом деле, в случае неправильной регулировки клапана приточной вентиляции, такое явление вполне возможно, о чем свидетельствует множество отзывов пользователей пластиковых окон. Не допускается закрывать клапан полностью во время сильных морозов, чтобы он прогревался теплым воздухом из дома. Тогда обмерзание пластикового окна будет исключено.

В случае необходимости перекрытия клапана полностью щель для подачи воздуха заклеивают снаружи. Делают это тщательно, обеспечив абсолютную непроницаемость.

После установки клапана на окно не стоит беспокоиться об увеличении шума в доме, так как щель, подаваемая воздух слишком мала, и изменение уровня шумоизоляции будет незаметным. Это подтверждают и отзывы на проточные клапаны для вентиляции пластиковых окон.

Установка проточного клапана для вентиляции

Если отсутствует доверие  к мастерам, можно выполнить эту работу и самостоятельно, при этом на это уйдет не больше часа. Следует первым делом убрать все с окон, приготовить канцелярский нож и отвертку. Окно открывается, клапан прикладывается к месту, где будет производится установка. Канцелярским ножом делаются надрезы по внешним краям клапана на уплотнительной резинке. Вырезанный кусок убирают с уплотнителя. Затем в месте крепления саморезов устанавливаются закладные крепежные дюбеля, которыми клапан фиксируется к створке при помощи трех саморезов. Между мест, где крепится устройство, укладываются два резиновых уплотнителя размером в 16 сантиметров, которые идут в комплекте. НА профиле рамы напротив клапана убирается уплотнитель, вместо него укладывается уплотнитель из установочного комплекта.

Самостоятельная установка приточного клапана не сложная. В комплекте прилагается подробная инструкция, а также схема, в которой указано расположение отверстий воздушных камер оконной створки. Все элементы крепежа входят в комплект.

Компании-производители, как правило, прилагают к своим устройствам достаточно подробные инструкции, которые позволяют установить вентиляцию для пластикового окна самостоятельно.

Обслуживание данного оборудования

Правильны уход за приточным клапаном пластикового окна не предполагает приложения больших затрат и усилий. Его достаточно чистить периодически приблизительно 1-2 раза в течение года. Количество пыли и грязи, которые оседают на клапане, зависит от степени загрязнения воздуха. Налет пыли на решетке внешнего козырька легко можно убрать при помощи простого пылесоса. Саму поверхность корпуса следует протирать влажной тряпкой. Запрещается применять в целях очистки проточную воду или химические средства очищения. Чтобы клапан работал эффективно и правильно, не разрешается разбирать его корпус и регулировать его. При выполнении каких-либо отделочных либо строительных работ на близком расстоянии от клапана необходимо прикрыть корпус клапана, защитив его от попадания грязи и пыли.


разновидности и назначение, основы проектирования

Многие совершенно забывают про дачные домики на время зимовки в городе и зря! Данная статья подскажет, как организуется вентиляция на даче зимой.

Нужна ли на даче вентиляция?

Скептики скажут: зачем тратить время на установку дополнительных устройств, если дача – это домик для временного, короткого проживания.

Несколько ночей, тем более летом, можно провести с открытой форточкой, вот вам и вентиляция.

Покупая красивый домик с приусадебным участком, многие планируют сделать его полностью пригодным для постоянного жилья – в этом случае хорошая вентиляция просто необходима

На самом деле, комфорт заключается не только в свежем воздухе. Это и нормальная влажность, и благоприятные условия для хранения свежих овощей и заготовок, с быстрая сушка мокрой одежды, и отсутствие плесени, вместе с которой в домике поселяется затхлый запах.

Если вы построили новую дачу или получили в наследство небольшой старый домик, для начала приведите в порядок вентиляционную систему. Это необходимо и для сохранности самого дома – материалов, из которых он построен

Как определить, что воздух застоялся и не циркулирует? Вот несколько очевидных признаков:

  • конденсат на оконных стеклах, ручейками стекающий на подоконник;
  • очаги плесени на стенах, в углах или на потолке;
  • отстающие от стен обои, рассохшаяся мебель;
  • стойкий «аромат» плесени и затхлости;
  • прохладная, неприятная атмосфера, возникающая из-за высокой влажности даже в теплом помещении.

Вещи в таком доме практически не просыхают, по стенам постоянно ползают какие-то жучки и мокрицы.

Существует много способов, как быстро исправить сложившуюся неприглядную ситуацию. Зачастую нужно просто установить прибор или устройство, помогающее воздуху входить/выходить из помещения.

Вот некоторые из таких устройств:

Галерея изображений

Фото из

Недорогой, простой в монтаже вентилятор кардинально изменит микроклимат в туалете, на кухне или в душевой. Он управляется выключателем, относится к энергозависимым приборам, но электричества тратит немного

Это простейшее устройство для организации естественной вентиляции. Если вытяжные каналы, проложенные в стенах, работают хорошо и не забиты, то монтажа клапана достаточно для активной циркуляции воздуха

В зависимости от погоды окно можно открывать чуть-чуть или шире, регулируя зазор створки. Летом, чтобы защититься от комаров и мошки, дополнительно требуется установить антимоскитную сетку

Простое, но эффективное устройство на оголовке трубы выполняет важные функции: защищает канал от попадания мусора, дождя и снега, а также значительно увеличивает тягу

Бытовой осевой вентилятор на вытяжку

Приточный клапан для установки в стену

Механизм ступенчатого открывания окна

Дефлектор для монтажа на вентиляционный канал

Даже установив одно из перечисленных устройств, вы сразу заметите разницу: из дома пропадет сырость, не придется устраивать сквозняки для проветривания.

Система с рекуперацией и процессорным управлением

Сегодня можно недорого приобрести все компоненты для вентиляции дома, которая будет управляться компьютером. Вы можете программировать режим работы такой системы, даже находясь далеко от своей дачи.

Чаще всего рекуператоры ставят в каждой комнате, просверливая насквозь внешнюю стену как можно ближе к потолку, а приточный канал опускают ниже к полу, скрывая декоративным коробом. Вентиляторы для обеспечения воздухообмена устанавливают внутри каналов строго вертикально

Особую осторожность следует проявлять при монтаже блока с тончайшей мембраной, обеспечивающей эффективный теплообмен между потоками воздуха, которые удаляются наружу и втягиваются внутрь помещения. Сторонники установки рекуператоров настаивают на том, что современные строительные материалы несовместимы с эффективным функционированием естественной вентиляции, так как для нормальной ее работы необходим приток воздуха с улицы, который раньше обеспечивался за счет щелей в окнах и дверях, а сегодня практически отсутствует

К недостаткам современных систем проветривания следует отнести:

  • шум от работы вентиляторов;
  • высокую стоимость обустройства;
  • постоянную необходимость в потреблении электричества.

Последняя проблема чаще всего решается путем установки солнечных батарей и инсталляции автономной системы для всех компонентов «умного дама».

Наслаждаясь свежим прогретым воздухом, вы наверняка не раз похвалите себя за то, что благодаря самообразованию смогли сделать своими руками ленточный фундамент для дома, возвести стены, покрыть кровлю, сумели грамотно просчитать и умело выполнить систему вентиляции.

Для чего она нужна

Цель установки вентиляционной системы в частном доме – удаление отработанного воздуха (углекислый газ, примеси) и подача чистого, с высоким содержанием кислорода.

Какие загрязнения присутствуют от жизнедеятельности людей:

  1. Водяные пары кухонь (при готовке), ванных комнат.
  2. Пары влаги, выделяемые при дыхании человека, животных.
  3. Углекислый газ.
  4. Неприятные запахи, в т.ч. от животных, проживающих в доме.
  5. Пылевые частицы.

Интересно! Чтобы образовались излишки влаги в помещении не обязательно систематически готовить, мыться или включать увлажнители. Достаточно зажечь кухонную плиту – газ метан, сгорая, образует углекислый газ и водяной пар. Именно поэтому на кухнях без вентиляции очень тяжелый воздух (духота) и ощущение чрезмерной влажности.

Как создать схему вентиляции в частном доме своими руками

Современные дома, благодаря пластиковым окнам, внешнему и внутреннему утеплению, становятся довольно герметичными. С одной стороны, это хорошо, но с другой – затрудняет попадание свежего воздуха в дом, его вентилирование частично прекращается или вовсе отсутствует. Чтобы исправить ситуацию, владельцу домостроения необходимо составить схему вентиляции в частном доме своими руками, или обратиться к специалистам для организации системы вентиляции в частном доме, схема которой будет предусмотрена проектом.

Трубы вентиляции частного дома могут выглядеть очень стильно.

Правильная вентиляция в частном доме предотвращает образование конденсата, распространение плесени и грибка, создает благоприятный микроклимат для проживающих. Вентилированием должны обеспечиваться не только жилые комнаты, но и хозяйственно-технические помещения: ванные, кухни, санузлы, подвалы, котельные.
Различают естественную и принудительную вентиляции в частном доме. Установку некоторых систем возможно произвести своими руками.

Способы вентилирования туалета

https://youtube.com/watch?v=THCaDIV2ycE

Система вентиляции туалета на даче проектируется еще на начальной стадии строительства. На этапе чертежных работ выбирается вид вентиляции:

  • естественная;
  • принудительная.

Естественная вентиляция основывается на физических законах перемещения воздуха. Холодные массы тяжелее теплых, вследствие чего они вытесняют их снизу. Этим определяется особенность организации вентиляции под напором ветра.

Принудительная вентиляция также основывается на этом законе, только движение воздуха происходит при помощи определенных устройств (вентиляторов, воздухонагревателей).

И один, и другой метод имеет свои достоинства и недостатки.

Вид вентиляции Достоинства Недостатки
Естественная Циркуляция воздуха происходит круглогодично и круглосуточно.
Не требуется дополнительных денежных затрат.
Вентиляцию этого вида невозможно смонтировать в готовом дачном туалете. Ее следует устраивать одновременно с установкой ямы и кабинки.
Тяга зависит от атмосферного давления на улице.
Принудительная Быстро выветривается запах. Можно установить в готовом строении.
Качественная и равномерная тяга.
Не зависит от погодных условий.
Необходимо подведение электричества.
Большие материальные затраты.
Возможен выход из строя оборудования, тогда потребуется замена деталей.

Как видно, вентиляция принудительного типа более эффективна. При данной системе вентилирования в уборной всегда будет свежий воздух.

Вентиляционную систему организовывают не только внутри кабины, но и внутри выгребной ямы. Там можно сделать ее только посредством естественной тяги.

Необходимые инструменты и материалы для монтажа вентиляции

При установке естественной вентиляции уличного туалета своими руками внутри кабинки необходимы следующие инструменты и материалы:

  • ПВХ или асбестовая труба диаметром 10-11 см. Длина зависит от высоты туалета.
  • Хомуты для закрепления трубы – 3-4 шт.
  • Соединительный угол.
  • Зонтик (дефлектор).
  • Вентиляционная решетка.

При монтаже принудительной системы вентиляции дополнительно понадобятся:

  • Вентилятор или воздухонагреватель. Обычно площадь кабинки небольшая, поэтому не обязательно устанавливать мощные вытяжные устройства. Достаточно и 30 Вт. Форма вентилятора зависит от формы проема, в котором он будет установлен.
  • Розетки или выключатели.
  • Провода.

Для устройства вентиляционной системы внутри выгребной ямы необходимы:

  • ПВХ или асбестовая труба диаметром 11 см.
  • Дефлектор или зонтик.
  • Крепежи.

Кроме перечисленных материалов, при монтаже вентиляции обязательно потребуются:

  • Дрель или перфоратор – для сверления отверстий в стенах кабинки.
  • Штыковая лопата.
  • Рулетка.
  • Саморезы.
  • Ножовка для металла.

Этап планирования

Самый дешевый и распространенный вариант – система с естественным побуждением. Она подходит и для дома и для подсобных помещений: бань, погребов, курятников и пр.

Ошибочно считать, что при естественной вентиляции на улицу уходит тепло из дома. Если помещение хорошо герметизировано, нет щелей в рамах, стенах или полах, то вытяжка удаляет воздуха столько, сколько позволяет приток.

Перед тем, как начинать прокладывать вентиляцию, нужно рассчитать общий воздухообмен, объем воздуха на подаче. Методики и нормативы принимаются исключительно по СНиП (п.9 СНиП 31-01-2003; СП 60 13330.2012 приложение «К»). Подготовительные расчетные работы по составлению технической документации должен провести специалист. Самостоятельно, не имея профильных знаний, это сделать нельзя.

Пример. На фото показана схема, по которым движутся воздушные потоки и где располагаются приточные и вытяжные устройства.

Чтобы вытяжка работала эффективно нужно:

  • Внешний приток делают везде кроме коридора, туалета, ванной комнаты.
  • Поток чистого воздуха должен идти из комнат в кухню.
  • Блок вент. канала лучше устанавливать на стыке кухни и ванной или прикрепить к наружной стене.
  • На какую высоту поднимать трубы – покажет технический расчет, для строения в 1 этаж это минимум 2 м.
  • Для кухни, санузла, тех. помещений, везде где есть неприятный запах, строятся отдельные вент. каналы. Иначе запахи будут перетекать в комнаты.
  • Чтобы не было конденсата, трубы, которые проходят через холодный чердак, утепляют.

Нужна ли вентиляция деревянному дому?

Многие считают, что принудительную вентиляцию в деревянном доме вовсе не обязательно устанавливать, так как в таких постройках обмен свежим воздухом происходит за счет дышащих свойств древесины. Однако на самом деле это вовсе не гарантирует того, что воздух и влажность в деревянных коттеджах будут нормальными.

Например, по финским стандартам установка принудительной приточно-вытяжной вентиляцией с рекуперацией тепла — обязательное условие для строительства дома. Хотя надо отметить, что если дом исключительно летний, то вам наверняка хватит вентиляции через форточки и двери.

В случае, если в доме установлена печь, и к тому же туалет находится в доме, то вентиляция нужна в обязательном порядке, иначе может не быть тяги. По крайней мере, на кухне и в туалете. На кухне желательно делать даже два отдельных вентиляционных канала — один — естественный, а второй — над плитой, принудительный.

Вентиляция дачного дома своими руками: опасности и ошибки

Эффективность и правильная работа системы, в первую очередь, зависит от качественной установки. Существует целый набор самых распространенных ошибок, которые можно допустить, если делать вентиляцию дачного дома своими руками. Среди них стоит отметить следующие:

  • неэффективность схемы проводки воздуховодов – недостаточное количество переходов и отводов. Такой изъян в большинстве случаев замечается при установке системы, в некоторых случаях – уже в процессе эксплуатации;
  • нарушение герметичности соединений – возникает при неправильном монтаже, в результате чего воздушные массы в этих местах выходят наружу, чем замедляется скорость перемещения воздуха;
  • шумная работа вентиляторов – может быть результатом неправильной установки с нарушением соосности;
  • отсутствие подогрева поступающего воздуха в холодную пору – ошибка в техническом решении или при разработке проекта. В результате температура в помещении значительно понижается, образуется конденсат.

Особое внимание также стоит уделить утеплению веток воздуховода. При ненадлежащей защите на стенках образуется конденсат, который очень скоро начинает стекать в пользовательские зоны. Кроме того, может возникнуть сильная течь, которая способна потенциально доставить еще больше проблем.

Простые решения своими руками

Конечно, для улучшения микроклимата в дачном доме вряд ли кто-то будет сносить стены, чтобы оборудовать полноценные вентиляционные шахты. Однако некоторые полезные изменения внести можно, причем все работы легко выполняются своими силами, а приборы и устройства приобретаются за разумные деньги.

Предлагаем несколько популярных вариантов, которые попробовав обустроить на даче вы можете реализовать и в более серьезном жилище. Разберем, как сделать приточную и вытяжную вентиляцию в дачном доме, кардинально не перекраивая планировку.

Вариант #1 – улучшаем естественную циркуляцию

Зная, что для здорового микроклимата определенный объем должен поступать в помещение и такой же объем выходить из него, можно просто создать более благоприятные условия для естественной циркуляции.

В качестве примера возьмем небольшой деревянный дачный домик традиционной постройки, с двускатной крышей, печкой и деревянными окнами.

Воздухообмен производится через всевозможные отверстия – щели в окнах, зазоры под входными дверями, отдушины, проделанные в верхней части стен, через дымоход печи

Что можно сделать, чтобы активизировать поступление/выход воздуха или хотя бы не затруднять его? Нужно следить, чтобы заслонки печки вовремя открывались, а труба была защищена колпаком. Также рекомендуется следить за чистотой дымохода.

Если вы запланировали установить пластиковые окна вместо деревянных, учтите, что придется организовывать приточную вентиляцию каким-то другим способом. Возможно, старенькие створки нужно просто отшлифовать и покрасить, и тогда замена не потребуется.

Если есть межкомнатные двери, воздух свободно перемещается под ними. Не спешите устанавливать пороги – они мешают не только движению жильцов, но и циркуляции воздуха.

В некоторых случаях в нижней части дверей, если нет зазора, делают перфорацию. Это необходимо, например, если в доме установлено газовое оборудование

Не думайте, что хорошая вентиляция вступает в конфликт с теплоизоляцией дома: правильно налаженная циркуляция воздуха не нарушает тепловой режим.

Вариант #2 – монтаж осевого вентилятора

Один из лучших способов уменьшить влажность в помещении и удалить неприятные запахи – установка вентилятора. Если в домике заложена вентиляционная шахта или хотя бы замурована в стену труба – вентилятор монтируют в готовое отверстие. Если нет – приобретают специальную оконную модель и вставляют ее в форточку.

Вращение лопастей вентилятора увеличивает скорость движения воздуха, таким образом активизируется воздухообмен. Некоторые модели регулируются и работают в разных режимах

Следует помнить, что вентиляторы подключают к электросети, поэтому ее наличие на даче обязательно.

Для подключения потребуется сам вентилятор, провода ВВГ 3*1,5, выключатель.

Рассмотрим, как и в какой последовательности сделать вытяжку на даче:

  1. Подготовка посадочного места. Минимальный диаметр отверстия – 10 см.
  2. Выбор схемы подключения – для 1- и 2-клавишного выключателя, а также для прибора с таймером они будут отличаться.
  3. Проверка тяги в канале – если ее нет, нужно его прочистить.

Дальше нужно снять крышку с прибора, а оставшуюся «рабочую» часть закрепить на стене с помощью саморезов или герметика.

По конструкции бытовые осевые устройства похожи: в пластиковой раме зафиксирован вентилятор, который сверху закрывается декоративной панелью. Подключение производится соединением проводов с клеммами на корпусе

Действуем дальше:

  • подводим провода от выключателя и распределительной коробки, оголяем концы, вставляем в соответствующие клеммы и закручиваем;
  • устанавливаем выключатель в заранее подготовленный подрозетник, предварительно подключив к нему провода;
  • тестируем работу вентилятора;
  • надеваем и закрепляем декоративную панель.

Схему выбираем в зависимости от условий использования.

Если нужно, чтобы вентилятор включался/выключался вместе с освещением, подойдет схема подключения к одноклавишному выключателю. Минус – прибор работает только, пока горит свет

Вентилятор можно установить и на кухне, и в туалете, и в любом помещении дачи, где позволяют условия и есть вентиляционный канал или отверстие, ведущее на улицу.

Вариант #3 – установка приточного клапана

Если вам не хочется портить конструкцию окна, а специальной вентиляционной шахты в доме нет, то вместо вентилятора можно установить стеновой приточный клапан.

Место установки – справа/слева от окна, на высоте 2-2,2 м. Есть и другой вариант – под окном, но это при наличии радиатора отопления.

Приточный клапан – это пластиковый утепленный воздуховод, со стороны улицы прикрытый фильтрующей шумопоглощающей решеткой, со стороны помещения – регулируемой заслонкой

Клапан не занимает много места, внутри комнаты его можно прикрыть шторой. Наружная решетка защищает устройство от мусора и пыли, а также снижает уровень шума, производимого дождем, сильным ветром или проезжающим мимо транспортом.

Монтажная инструкция:

  1. Проверьте работоспособность вытяжных каналов, которые обеспечивают функциональность приточной вентиляции.
  2. Определите место у окна для проделывания отверстия, убедитесь, что в стене нет арматуры или электропроводки.
  3. Установите на дрель коронку нужного диаметра – чуть больше, чем диаметр клапана.
  4. Пробурите отверстие. Для сбора пыли используйте строительный пылесос.
  5. Смачивайте отверстие в стене холодной водой для охлаждения коронки.
  6. Прочистите отверстие, вставьте утеплительную трубку.
  7. Внутрь трубки вденьте воздуховод.
  8. Снаружи в месте выхода воздуховода закрепите декоративную решетку с акустическим козырьком.
  9. С внутренней стороны на крепления установите клапан.
  10. Проверьте работу заслонки и наличие тяги.

Простейшее устройство для приточной вентиляции действует только в паре с хорошо налаженной вытяжкой.

Вариант #4 – обустройство вентиляции в подвале

Дачные погреба нередко используют по прямому назначению – для хранения урожая в свежем и консервированном виде. Для овощей и фруктов необходим прохладный, но сухой микроклимат, а лишняя влага губительна, поэтому вентиляция просто необходима.

Традиционная схема устройства подвальной вентиляции: через одно отверстие воздух поступает в помещение, через другое выходит наружу. Приток располагается у пола, вытяжка – у потолка

Если воздуховоды не установлены во время строительства дома, их можно оборудовать и позже, но придется потрудиться, проделывая отверстия в перекрытиях.

Особенности устройства:

  • трубы должны иметь одинаковый диаметр;
  • располагать каналы нужно в противоположных углах;
  • вытяжное отверстие воздуховода следует размещать под самым потолком, для устранения застоявшегося воздуха;
  • высота трубы над коньком крыши – не менее 1,5 м;
  • для небольшого подвала подходят пластиковые канализационные трубы;
  • нужно постараться, чтобы трубы располагались строго вертикально, без поворотов.

Верхнюю часть трубы нужно защитить от осадков и мусора.

Служит хорошей защитой и одновременно увеличивает тягу дефлектор – металлический оголовок, создающий искусственное разрежение воздуха. Альтернативное решение – обычный оцинкованный колпак

Если естественная вентиляция не справляется, в подвале, как и на кухне или в санузле, устанавливают вентилятор. Для капитальной просушки помещения используют электрический радиатор или другой отопительный прибор.

Летом, в сухую погоду, можно устроить сквозняк, а на зиму установить ящик с морской солью, впитывающей лишнюю влагу.

Подробнее об организации вентиляции погреба можно прочесть в этом материале.

Дополнительная вентиляция на даче. Для чего она нужна?

Воздух и влажность распределяются по площади дома всегда неравномерно, особенно если это многоэтажный коттедж. В подвале / цоколе всегда будет холоднее, будет более сырой воздух, а на верхних этажах — наоборот, жарко и сухо. Таковы законы физики — перемещение воздуха естественным образом всегда происходит именно так.

Кроме того, в каждом доме есть комнаты и помещения, где всегда будет присутствовать повышенная влажность: ванная, бассейн, кухня, погреб и т. д. И установка вентиляции здесь крайне необходима.

Более того вентиляция обязательна в комнатах и помещениях, где установлено газовое и отопительное оборудование. Желательна вентиляция и в гараже. Для поддержания комфортности жилья необходимо обеспечить устройство бесшумной системы вентиляции.

Как установить вентиляцию на даче

Самостоятельно спроектировать и установить систему принудительной вентиляции в частном доме не трудно. Оборудование для воздухообмена подбирается, исходя из параметров дома, личных предпочтений и количества финансов.

Что понадобится для монтажа системы:

  1. Вентиляторы (количество приборов зависит от размеров комнаты, для больших комнат нужны вентиляторы высокой мощности, для душевой или туалета можно использовать маломощные агрегаты).
  2. Клапан инфильтрации воздуха (приточный клапан).
  3. Воздуховоды (гибкие и металлические).
  4. Распределители воздуха (диффузоры, решетки).
  5. Соединительные элементы и крепления.
  6. Регуляторы расхода воздуха.

Перед монтажом должна быть составлена подробная схема, куда и как устанавливать оборудование. В составлении схемы лучше попросить помощи профессионалов.Для дачи можно не покупать дорогое оборудование. Главное правильно подобрать количество и мощность вытяжных и приточных устройств.

Полезные советы и заблуждения

Мастера советуют:

  1. В кирпичных, блочных зданиях систему вентиляции делают одновременно со строительством.
  2. Удобно пользоваться картонными шаблонами при создании воздуховодов одинакового диаметра.
  3. Внутренние стенки вент. канала лучше выкладывать из полнотелого кирпича и заделывать плотно все стыки.
  4. На крыше лучше устанавливать трубы из асбестоцемента и скреплять их цементом с основной конструкцией.

Считается, что для полноценной вентиляции достаточно установить кондиционер, но он влияет только на температурные показатели в помещении. Проблему поступления чистого, насыщенного кислородом воздуха он не решает.

Окна, установленные в режиме микропроветривания не решают проблему отсутствия хорошей вентиляции. Такой принцип хорош в теплое время года, но зимой воздух в комнате быстро остынет не успев насытится кислородом и убрать неприятные запахи.

Вытяжка для санузла

Принудительная или приточная вентиляция нужна в санузле для предотвращения повышенной влажности, а в дальнейшем – образования грибка и ликвидации запахов. Прибор настраивают на вытягивание воздуха или на его поступление из окружающей среды.

Оптимальный вариант для санузла в частном доме – вентиляция через стену. Для этого используется настенный вентилятор. Чтобы избежать лишнего шума, когда работает прибор, рекомендуется приобретать модель не с подшипниками, а с втулками.

Установка вентиляции не представляет сложности, и выполняется самостоятельно по следующей схеме:

  • просверлить канал в стене, равнозначный сечению муфты вентилятора;
  • поместить муфту;
  • подготовить места для крепежа;
  • подсоединить кабель;
  • прикрепить вентилятор к стене, установить декоративные решетки.

Потоки свежего воздуха также поступают сквозь промежуток между дверью и полом, а также форточку, если она предусмотрена в конструкции санузла.

Рекомендуем прочитать:

Самостоятельное строительство фундамента. Что необходимо учесть?

Все о загородной жизни и недвижимости
Куда расширяется Москва? И чем это грозит дачникам? 294265
Сможет ли ЦКАД разгрузить подмосковные шоссе? 163312
Какие станции метро будут построены в Подмосковье? 155012
Какие районы Подмосковья самые чистые и грязные по экологии? 140065
Лучшие коттеджные поселки Подмосковья 106846
Где лучше жить в Подмосковье? Рейтинг районов 82935
Сколько стоит подключить дом и участок к коммуникациям? 79441

Сколько соток земли нужно для строительства дома? 72106
Районы Новой Москвы. В чем их достоинства и недостатки? 68760
Как посчитать сотки земли? 65390
Строительные нормы и правила застройки земельных участков 64414
Какие есть выставки готовых домов в Москве и Подмосковье? 62492
Какие дома сейчас продаются в Московской области? 60956
Что такое земельные участки без подряда? 58012
Какие есть ограничения на строительство вблизи рек и водоемов? 55623
Считаются ли цоколь и подвал этажами? 51221
Какие налоги нужно платить за дом, гараж, баню и другие постройки? 51086
Какое отопление дома выгоднее: газовое или электрическое? 48237
Выгодно ли строить дом на продажу? 44774
Лучшие места для рыбалки в Подмосковье 43577
Обустройство участка с нуля. С чего начать? 43110
Подводные камни при покупке дома

На что нужно обратить внимание? 42219
Как правильно торговаться за дом? 42096
Можно ли выйти из СНТ? 42017
Где скоро будет газ? План газификации поселков Подмосковья 37860
Жизнь в коттеджном поселке. Плюсы и минусы 37039
Нужно ли получать разрешение на строительство дома на своем участке? 34080
Самые большие и дорогие коттеджи в России 33652
Сколько стоит построить свой дом? 32879

Стоит ли покупать дом в СНТ для постоянного проживания? 32261

Из чего лучше всего построить дом для ПМЖ? 31142

Традиционный подход: естественная вентиляция

В момент, когда начинается рытье ямы/траншеи под фундамент будущего строения, вы должны уже четко представлять себе, где будут располагаться воздуховоды. Такое требование связано с тем, что при монтаже естественной вентиляции вся система строится вокруг основного вертикального канала, выходящего через перекрытие на крышу. Будет очень некрасиво смотреться несколько труб, торчащих из кровли в самых неожиданных местах или «прилепленных» к стене здания. Увидев дом, ощетинившийся такими «иголками», можно с уверенностью сказать, что его владелец впервые подумал о вентиляции уже после завершения строительства.

Чтобы создать хорошую естественную тягу в трубе, ее длина должна превышать 7 метров. Лучше всего главный вентиляционный канал расположить в одной из стен, разделяющих кухню и ванную. В этих помещениях, ввиду присущей им повышенной влажности, удаление насыщенных паром воздушных масс необходимо круглый год. Кроме того, такое решение позволит совместить каналы вентиляции и удаления дыма от печи в одну конструкцию, выходящую за пределы кровли и закрытую общим коробом и козырьком.

При мере возведении стен в предусмотренную полость в кирпичной кладке необходимо вставлять стальные модули, стыкуя их с помощью специальных креплений. Овальная или круглая форма таких труб и отшлифованная гладкая внутренняя поверхность обеспечивают минимальное трение воздушных масс о стенки.

Если без горизонтальных участков никак не обойтись, используйте для их обустройства гофрированную алюминиевую трубу. При этом желательно на месте забора воздуха поставить не обычную решетку, а рамку, снабженную вентилятором. Использование гофрированной трубы имеет следующие преимущества:

  • дает возможность отказаться от покупки дорогостоящих колен и «тройников»;
  • значительно увеличивает скорость монтажа;
  • позволяет успешно провести работы даже тем, кто делает это впервые.

Перед установкой каждого отрезка алюминиевого рукава следует тщательно расправлять складки, чтобы предотвратить создание помех воздушному потоку.

Приточный клапан в стену: конструкция, достоинства и установка

Автор aquatic На чтение 7 мин. Просмотров 4.3k. Обновлено

Для обеспечения бесперебойной подачи воздуха используется приточный клапан в стену. Подобное изделие применяется при недостатке кислорода в результате установки пластиковых окон. Это явление сопровождается появлением плесени и эффекта «плачущих стекол». Чаще всего используются стеновые конструкции, которые монтируются во внешнюю стену. В этой статье мы поговорим о том, как создать качественную вентиляцию с минимальными финансовыми вложениями.

Приток свежего воздуха должен происходить постоянно. Это способствует созданию оптимальных условий для проживания

Приточный клапан в стену: конструкция

Несложная конструкция принудительной вентиляции включает такой элемент, как приточный клапан в стену. Данный механизм состоит из таких деталей:

  • труба из пластика, длина которой превышает толщину стен;
  • решетка прикрывает вход и защищает от проникновения маленьких предметов;
  • со стороны помещения размещается  уплотнительное кольцо с заслонкой, которое служит защитой при ветрах;
  • фильтр служит для очищения воздушных масс;
  • оголовок оборудован ручкой для установки режимов потока воздуха.

Схема устройства приточно-вытяжной конструкции

Полезная информация! При подборе приточного клапана, уделяйте внимание температурным показателям,  крышки механизма и его габаритам.

Функции и достоинства стенового приточного клапана

Важнейшее назначение вентиляционного клапана в стене можно определить обеспечение подачи  свежих воздушных масс. При этом воздух, приникающий через приспособление, появляется уже очищенным. Такое приспособление лучше открытых форточек, так как в его структуре предусмотрена прослойка из шумоизоляционного материала, защищающая от посторонних звуков с улицы.

Простая вентиляционная система

Подобный клапан имеет определенные плюсы в  сравнении с проветриванием и оконными приспособлениями:

  • не снижается светопропускание окон;
  • монтируется в любых внешних стенах;
  • задерживает проникновение шумов с улицы;
  • может функционировать при заниженных температурных значениях;
  • автономное функционирование;
  • организует воздухообмен;
  • защищает от возникновения конденсата.

Подобное устройство не занимает много места и монтируется за несколько часов

Чтобы правильно выбрать и  купить приточный клапан в стену, изучите схему работы конструкции. Воздух перемещается  в специальное приспособление и очищается с применением фильтра.  Затем поток по заданному направлению специальной заслонки направляется к отопительной батареи. И вот теплые массы распределяются в пространстве комнаты.

Приточно-вентиляционная система в промышленных масштабах

Обратите внимание! Место для установки  лучше определить возле радиаторов отопления, чтобы в холодное время года температура не понижалась.

Где применяется стеновой клапан

Приточный механизм используется повсеместно. Их устанавливают в многоквартирных постройках,  частных домовладениях, а также в помещениях производства.  Обязательно устанавливается подобная конструкция в дошкольных учреждениях, так как маленьким детям особенно важен свежий воздух. Подобный механизм нужен для обеспечения определенного микроклимата на птицефермах и в животноводческих хозяйствах.

Модель приточного устройства

Также делается вытяжной клапан, который встраивается в протоки вентиляции. Такие шахты находятся в санузле, кухне или ванной. Для проверки тяги нужно открыть форточку и посмотреть есть ли приток воздуха или поднести к отверстию зажженную свечу.

Для циркуляции воздуха в помещении применяется также мощная вытяжка

Все модели различаются по таким параметрам:

  • возможность монтажа шумоизоляции и регулирования на автоматике;
  • опция полного закрытия механизма;
  • сечению воздуховода;
  • объем воздушных масс.

Если жилая площадь достаточно большая, то можно установить несколько приточных конструкций

Обратите внимание! При монтаже устройства нужно все тщательно просчитать. При допущенных ошибках стена может промерзать.

Важные характеристики

Устройства приточных клапанов в стену чаще всего различаются длиной и материалом. Знаете ли вы, что даже такое простое приспособление снабжается дополнительными функциями. Например, опция регулировки помогает контролировать объем проходящего воздуха. Схема  регулировки бывает механической или автоматической. Различные изделия бывают разных диаметров, поэтому обеспечивают различное количество поступаемого воздуха.


Приточная установка в кондиционере

Статья по теме:

Рекуператор для частного дома. Что это за устройство? Как оно работает? В чем его преимущества? Сложно ли выполнить самостоятельный монтаж? На эти и другие вопросы мы ответим в специальной публикации. Читайте!

Нюансы установки приточного клапана

Перед монтированием приточно вытяжного клапана важно протестировать тягу внутри комнат. Например, чтобы обеспечить хорошую работу механической конструкции, достаточно чтобы между полом и дверным полотном присутствовала небольшая щель.

Место для установки клапана лучше запланировать под подоконником. При этом воздух будет сразу же нагреваться от радиатора. Также можно установить оборудование на расстояние 2/3 от высоты окна. Это 1,7-1,9 метра от поверхности напольного покрытия. При этом воздух перемешивается с теплым воздухом под потолком помещения. В обоих вариантах приспособление можно замаскировать за гардинами.

Монтаж начинается с конструирования отверстий

В стене просверливается сквозное углубление,  куда монтируется механизм и прикрывается решеткой. Чтобы избежать попадания влаги внутрь, сделайте трубу с небольшим наклоном в сторону улицы. Обязательно в пространство между стеной и клапаном поместите утеплитель. После сборки устройства монтируется оголовок из пластика с регулирующей ручкой.

Монтаж отверстия на уровне радиатора

Обратите внимание! Перед тем как приступить к монтажным работам, не забудьте проверить место для устройства на наличие любых  электрических линий.

Как правильно сделать устройство приточного клапана в стену своими руками

Для монтирования приточного клапана вентиляции в стене понадобится перфоратор, рулетка, уровень и отвертка.

Фильтр для установки

Перед тем как начать процесс бурения и сверления, проведите  разметку. Затем буриться нужно с наклоном в сторону улицы. Трубу необходимо обернуть специальной изоляцией. Со жилой стороны клапан должен немного выступать. Зазоры можно заполнить пеной.

На внешней стене трубу следует прикрыть решеткой. Затем монтируются фильтрующие кольца. С применением дюбелей крышка фиксируется на стене. Если установка выполнена верно,  то организация потока воздуха осуществляется с применением заслонки. Обязательно учитывайте габариты,  чтобы ее длины хватило на толщину стен. Любой клапан устроен из таких деталей:

  • элемент воздуховода;
  • пластиковая решетка для вентиляции;
  • оголовок с фильтром.

Так выглядит приточный элемент снаружи

В воздуховоде размещается шумоизолирующий утепляющий пласт. Он защищает стену от промерзания. В качестве теплоизолирующего материала может использоваться полифом. Все элементы можно приобрести по отдельности и сделать прибор самостоятельно. Механизмы контроля размещаются в оголовке.

Есть изделия, которые оборудуются устройством гигрорегулирования, контролирующим уровень влаги  и приоткрывающим клапан при повышении влажности в комнате. Более сложные модели комплектуются вентилятором, специальными датчиками влажности и даже нагревателем воздуха.

Монтирование производится в несколько этапов:

  • выбирается правильное место;
  • в стене просверливается подходящее отверстие с наклоном к внешней стенке;
  • для крепежа корпуса проделываются дырки под саморезы;
  • делаются замеры воздуховода. При этом труба вставляется в отверстие и делаются замеры длины устройства;
  • лишние части срезаются по разметке;
  • монтируется шумоизолятор;
  • труба помещается в отверстие;
  • монтируется решетка;
  • корпус фиксируется к стене саморезами;
  • комплектуется внутренний комплекс.

Помощь специалистов требуется, когда проводится монтаж сплит-систем

Приточный клапан необходимо периодически чистить, так как внутрь устройства попадает пыль и мусор. Для чистки демонтируется внутренний корпус и вытаскивается фильтр. Если детали сделаны из синтетики вы можете их мыть в мыльной воде. Внутри воздуховода можно прочистит с помощью пылесоса.

Качественная приточная система позволит создать хороший микроклимат в помещении

Конструирование и монтаж простого и полезного устройства обеспечит ваше жилище постоянным притоком свежего воздуха и позволит создать благоприятный микроклимат.

Установка клапана КПВ 125 (КИВ 125) (видео)

Как установить унитаз за 8 шагов

Описание проекта

Навык

1 из 5 Легкий Вам нужно будет припаять одно соединение для новой установки, но остальная работа - легкий ветерок.

Стоимость

От 100 до более 300 долларов

Расчетное время

От 4 до 6 часов

Если в вашем надежном унитазе появились трещины или протечки, для одного смыва используется слишком много воды или он просто голубого оттенка, которого не было 20 лет, возможно, пришло время его заменить.Возможно, вы сочтете, что это хорошее время, чтобы позвонить сантехнику, но это может оказаться обычным делом для достаточно удобного мастера по дому. Это не для слабых, поскольку туалеты тяжелые и громоздкие, но если у вас сильная спина (или крепкий помощник), вы можете сэкономить на вызове на дом, установив его самостоятельно.

Шаги по установке туалета

Здесь мы попросили эксперта по сантехнике и отоплению This Old House Ричарда Третеви показать, как установить унитаз.Требуемое время варьируется, но дайте себе полдня, если у вас большой опыт работы с сантехником, и целый день, если вы новичок.

1. Детали туалета: обзор

Иллюстрация Грегори Немека

2. Подготовка трубы для пола и грунта

Фото Дэвида Кармака
  • Вставьте тряпку в грунтовую трубу, чтобы заблокировать канализационный газ и предотвратить падение оборудования.
  • Убедитесь, что отверстие в полу достаточно велико для размещения фланца шкафа до его воротника. Если отверстие необходимо увеличить, обведите карандашом основание фланца, а затем срежьте излишки пола лобзиком. Не обрезайте балки.
  • Насадите почвенную трубу на изгиб туалета. Поместите фланец на грунтовую трубу, затем измерьте зазор между нижней частью выступа фланца и чистовым полом.
  • Снимите трубу для грунта и с помощью ручной пилы обрежьте ее до размера, указанного на предыдущем шаге.Удалите заусенцы, соскребая обрезанный край канцелярским ножом.
  • Установите фланец на трубу для грунта, а трубу для грунта - на изгиб туалета, чтобы обеспечить прилегание фланца к полу.

3. Установите трубку для грунта и фланец

Фото Дэвида Кармака
  • Следующим шагом при замене унитаза является протирание ПВХ-грунтовки с внутренней стороны изгиба туалета и с внешней стороны одного конца грунтовой трубы.Нанесите ПВХ-цемент на те же поверхности и сразу же закрутите грунтовую трубу в изгиб туалета.
  • Загрунтуйте и нанесите цемент на свободный конец грунтовой трубы и внутреннюю часть фланца туалета. Поверните фланец на грунтовую трубу и прижмите его, пока хомут не встанет на пол.
  • Поверните хомут так, чтобы его прорези оказались справа и слева от отверстия. (Болты, которые будут вставлены в прорези, должны быть выровнены параллельно стене за резервуаром.)
  • Прикрепите хомут к полу винтами из нержавеющей стали достаточной длины, чтобы можно было врезаться в черный пол.

Совет: при приклеивании фланца из ПВХ с фиксированной манжетой быстро выровняйте пазы для болтов до схватывания цемента.

4. Припаиваем запорный клапан

Фото Дэвида Кармака
  • Перекройте кран подачи воды в ванную.
  • Поместите ведро под линию подачи, затем перережьте линию ножом для труб. Оставьте около 1 дюйма трубы для крепления запорного клапана и накладки.Дайте трубе стечь.
  • Снимите ручку клапана и шток. (Тепло от пайки может повредить пластиковые шайбы штока. )
  • Просушите трубу изнутри и снаружи тряпкой. Очистите трубу изнутри и снаружи, а также внутреннюю часть впускного отверстия клапана с помощью проволочной щетки для чистки труб. Нанесите флюс на обе области.
  • Наденьте накладку на линию подачи, а затем на запорный клапан; выход клапана должен быть направлен вверх.
  • Нагрейте соединение запорного клапана линии подачи пропановой горелкой.Когда соединение станет достаточно горячим, чтобы расплавить припой, уберите пламя и нанесите припой вокруг соединения. Когда внизу появляется капля припоя, стык заполняется.

5. Установите кольцо для воска для унитаза, установите чашу

Фото Дэвида Кармака
  • Вставьте длинные латунные закрытые болты резьбой вверх в прорези фланцевого кольца. Наденьте на каждую латунную шайбу.
  • Осторожно прижмите восковое кольцо плоской стороной вниз к фланцу.
  • Поднимите унитаз над фланцем, совместите отверстия в его основании с болтами для туалета и опустите основание на кольцо.
  • Не поворачивая и не раскачивая, прижмите чашу к восковому кольцу до тех пор, пока дно чаши не коснется пола. Если пол неровный, закройте чашу шайбами ​​из нержавеющей стали.
  • Наденьте нейлоновую шайбу на каждый болт, затем вручную закрутите гайки. Затягивайте гайки гаечным ключом на четверть оборота поочередно. Остановитесь, когда гаечный ключ встретит твердое сопротивление; при чрезмерном затягивании чаша треснет.
  • Ножовкой обрежьте крепежные болты на два витка выше вершины гайки. Защелкните пластиковые крышки болтов на место.

* Начните с этого шага при замене существующего унитаза или неисправной сургучной печати.

6. Установите бак

Фото Дэвида Кармака
  • Убедитесь, что резиновая шайба большого диаметра, соединяющая резервуар (или штуцер) с внешней стороны дна резервуара, плотно сидит.
  • Вставьте резиновые шайбы малого диаметра в небольшие отверстия резервуара с внутренней стороны резервуара, затем вставьте болты резервуара.
  • Осторожно опустите бак на заднюю часть плевательницы, вставляя концы болтов бака в отверстия.
  • Наденьте нейлоновую шайбу на каждый болт, затем вручную закрутите гайки.
  • Удерживая каждую головку болта на месте отверткой, вручную затяните гайки, поочередно от гайки к гайке и неоднократно проверяя, чтобы убедиться, что резервуар выровнен.Чрезмерное затягивание приведет к растрескиванию фарфора.
  • Подсоедините ручку бака к цепи заслонки.

7. Установите линию подачи и седло в сборе

Фото Дэвида Кармака
  • Используя трубогиб, изогните линию подачи, чтобы она проходила между выпускным отверстием запорного клапана и фитингом подачи резервуара. Затем удерживайте трубу развальцованным концом между этими двумя точками и отметьте ее на полдюйма ниже выпускного отверстия. Это оставит достаточно линии, чтобы сесть внутри розетки.
  • Обрежьте линию подачи по отметке, сделанной выше, с помощью резака для труб.
  • Наденьте пластиковую гайку, стяжную гайку и компрессионное кольцо (в указанном порядке) на линию подачи. Нанесите тонкий слой тефлоновой пасты на резьбу выпускного отверстия клапана, затем вставьте трубопровод в выпускное отверстие и установите компрессионное кольцо.
  • Затяните вручную пластиковую гайку линии подачи под баком. Затем затяните стяжную гайку гаечным ключом.

8.Последние штрихи

Фотография Дэвида Кармака
  • Поместите узел сиденья над чашей, затем вставьте пластиковые болты через спинку сиденья и отверстия для сиденья чаши; затяните гайки вручную.
  • Включите основную подающую линию, откройте запорный клапан и дайте резервуару заполниться. Промыть шесть раз. Последний этап установки унитаза - проверка на герметичность.

Инструменты

Страница не найдена - Extreme How To

Не удалось найти страницу, которую вы ищете.Попробуйте воспользоваться формой поиска в меню навигации.

Классный дизайн сарая, если ваш сарай хочет стать крошечным домом - или домашним офисом, или дополнительной спальней - когда вырастет. Автор: Марк Клемент. У меня уникальный взгляд на навесы. И у меня есть несколько по-настоящему веселых и дальновидных клиентов, которые терпят меня, когда я болтаю, как маленький мальчик, о фортах из одеял на наших встречах по дизайну. В основном […]

читать статью

Фотоиллюстрированный проект винтовой лестницы с 24 пошаговыми фотографиями Мэтт Вебер Построение винтовой лестницы - непростая задача даже для опытных плотников.По этой причине большинство домовладельцев DIY либо избегают этого проекта, либо тратят большие деньги, чтобы заплатить профессионалу за индивидуальную сборку. Производители винтовых лестниц Arké признали спрос на винтовые лестницы […]

читать статью

Это большой вопрос Белинда Ремли Независимо от того, брались ли вы за проект сами или нанимали профессиональных подрядчиков для выполнения работы, многие потребители ускользнули из сферы неосведомленных к пытливым, самообразованным владельцам проектов. Образовательные инструменты, которые легко доступны в Интернете, побудили потребителей узнать, как исправить незначительные проблемы, узнать, когда эти проблемы слишком велики […]

читать статью

Мэтт Вебер Мы все знаем о чудесах дерева как строительного материала, но для сохранения его естественного внешнего вида при использовании на открытом воздухе необходимо нанести краситель / герметик, чтобы защитить его от матери-природы.От плесени и ультрафиолетовых лучей до заражения насекомыми и гниения - древесины существует множество угроз. Выбор подходящего герметика, подготовка дерева […]

читать статью

Использовать громоздкую машину в небольшом саду - все равно что ударить кувалдой по крошечной гайке: неправильный инструмент по сути испортит ее, а не поможет. В качестве инструмента месяца в мае этого года мы разработали сверхкомпактную и очень быструю газонокосилку, тщательно спроектированную для обработки узких углов и мелких деталей, […]

читать статью

Обладая более широким 5-дюймовым лезвием и более длинным 11-дюймовым хвостовиком, скребок обеспечивает на 25 процентов больше съема материала. MOUNT PROSPECT, Ill.- Компания Bosch Power Tools, мировой лидер на рынке электроинструментов и принадлежностей для электроинструментов, объявила о выпуске скребка для пола HS1418 Bosch Bulldog SDS-Plus®. С пятидюймовым лезвием, обеспечивающим большую площадь поверхности для удаления на 25 процентов большего количества материала, […]

читать статью

Вашингтон, округ Колумбия - в этот Национальный месяц безопасных копаний Американская газовая ассоциация (AGA) напоминает американцам, чтобы перед копанием во дворе их подземные коммуникации были помечены, чтобы защитить себя и окружающих.Позвонив по номеру 811, чтобы узнать, где проходят подземные инженерные коммуникации, прежде чем копать, крайне важно предотвратить несчастные случаи и перебои в работе. […]

читать статью

Finesse + Power Новый струнный триммер Greenworks Pro 60V легкий и мощный. Это устройство весит на 25% меньше, чем газовые модели, и питается от литий-ионной батареи профессионального уровня на 60 В и передовой технологии бесщеточного двигателя. Согласно оценкам и отзывам, пользователи восхищены простотой использования и долговечностью этого триммера.То же самое и для […]

читать статью

Не все обработанные пиломатериалы создаются одинаково. Когда дело доходит до долговечности, надежности и универсальности, немногие пиломатериалы могут сравниться с ProWood®. Наши экологически чистые обработанные пиломатериалы просты в работе и достаточно прочные, чтобы выдерживать самые плохие условия. ProWood предлагает ассортимент обработанных пиломатериалов в соответствии с вашими потребностями в строительстве. Независимо от продукта вы можете […]

читать статью

Пришла весна, а это значит, что настало время для всего зеленого, а некоторые не очень зеленого, чтобы начать расти.У вас есть план действий и все необходимое для посадки, стрижки и выращивания?

читать статью

Алхимия искусства и науки То, что Дэмиен Георис понимает в жилищном строительстве, он узнал, делая вино. Дэмиен Жорис вырос в бельгийском фермерском доме, построенном в 1750 году, поддерживаемом поколениями и в конечном итоге реконструированном его отцом. Этот процесс вызвал у него интерес к ремонту и дизайну жилых домов. Сегодня он живет в совершенно другом ландшафте […]

читать статью

Палубы являются одними из самых популярных проектов по благоустройству дома, и умное владение основами имеет решающее значение для строительства.

читать статью

Сделайте свой задний двор стильным. Автор: Мэтт Вебер Перголы долгое время были популярным дополнением к дому, потому что они добавляют стиль и характер жилому пространству на открытом воздухе. Они могут различаться по размеру и дизайну, чтобы соответствовать разным ландшафтам, и имеют дополнительное преимущество в виде рассеивания солнечного света (но не слишком большого) в областях […]

читать статью

Как установить запорный клапан в доме

Вода - важный ресурс, который мы все ценим, но он также может стать кошмаром.Утечки и лопнувшие трубы могут нанести ущерб нашим домам и предприятиям на тысячи долларов. Вот почему дома, построенные за последние 20 лет, обычно имеют два запорных клапана: один для водопровода (так называемое перекрытие на стороне подачи), а другой для вас (так называемое перекрытие на линии дома). Причина, по которой у вас есть домашняя линия. отключение должно позволить вам защитить свой дом в случае утечки.

Из-за одной протечки или прорыва трубы ваш дом может быть поврежден к тому времени, когда приедет техник, который отключит воду от вашего счетчика.Поэтому убедитесь, что у вас установлен запорный кран подачи воды в дом. Жизненно важно защитить ваш дом и свести к минимуму ущерб. В такой ситуации не хочется чувствовать себя беспомощным.

Представьте себе такой сценарий: в вашем доме рвется труба и затопляет все ваши вещи. Вы звоните в коммунальную компанию, но они не могут прибыть в течение часа или около того. Вместо того, чтобы беспокоиться о подобных чрезвычайных ситуациях, вы можете легко отключить воду через запорный вентиль дома. После этого можно заняться устранением источника утечки.

Как узнать, есть ли у меня запорный клапан в доме?

Если вы не знаете, где находится запорный вентиль вашего дома, вам необходимо его найти. Запорная арматура на домах расположена в разных местах. Вот несколько мест, где вы можете найти свое:

  • Место соединения труб горячего и холодного водоснабжения.
  • Вне дома, возле водомера.

Если вы не можете найти запорный клапан для воды, вы можете легко добавить запорный клапан или дополнительное место.Таким образом, вы можете перекрыть подачу воды в определенные части дома, но не в другие.

Установка запорного клапана на трубопроводе

На самом деле это намного проще и дешевле, чем нанять сертифицированного сантехника. Однако мы рекомендуем вам проконсультироваться с лицензированным профессиональным сантехником, если вы не знаете, что такое домашняя сантехника. Все необходимые материалы можно приобрести в местном хозяйственном магазине.

Как сделать сам:

Шаг 1: Приобретите расходные материалы для домашнего обслуживания.Большинство строп имеют диаметр 3/4 дюйма.

  • Один шаровой кран из ПВХ
  • Минимум 3 дюйма из ПВХ
  • Муфта давления одна
  • Очиститель ПВХ
  • Клей ПВХ
  • Перманентный чернильный маркер

Шаг 2: Позвоните в нашу службу поддержки клиентов и запросите временное отключение счетчика для установки клапана.

Шаг 3: Очистите минимум 3 дюйма ПВХ и приклейте его к одному концу шарового клапана из ПВХ.

Шаг 4: Освободите не менее 12 дюймов от линии обслуживания дома в пределах 2 футов от шкафа счетчика.

Шаг 5: Поместите шаровой кран в сборе и ПВХ рядом с открытой инженерной линией дома. Отметьте линию обслуживания дома.

Шаг 6: После отключения водопровода вырежьте отмеченный участок на трубопроводе дома и сдвиньте компрессионный фитинг на линию.

Шаг 7: Очистите и приклейте другой конец шарового клапана и сервисную линию корпуса. Сдвиньте оба вместе вращающим движением. Клапан должен стоять в вертикальном положении.

Шаг 8: Сдвиньте компрессионный фитинг на ПВХ, выходящий из другого конца, по крайней мере на 1 дюйм дюйма от шарового клапана и затяните (не перетягивайте).

Шаг 9: Установите клапанную коробку и крышку на клапан перед повторным заполнением любых отверстий. Обязательно промойте систему через внешний кран, пока линия не станет чистой. Промывка позволяет избежать попадания грязи в ваш дом и возможных засоров решеток для кранов.

Как отключить подачу газа к плите с помощью запорного клапана

Любой бытовой прибор, в котором используется природный газ или сжиженный пропан (LP), потенциально опасен для возгорания. Водонагреватели, печи, обогреватели, плиты, духовки и варочные панели могут работать на газе, поэтому неплохо знать, где расположены запорные газовые клапаны на любом из этих приборов.Самостоятельное отключение газа от плиты безопасно только в том случае, если запах газа слабый и явно исходит из зоны плиты.

Используйте запорный газовый кран, подключенный к гибкой подающей линии прибора, чтобы отключить подачу газа на плиту. Строительные нормы и правила теперь требуют, чтобы запорный газовый клапан располагался в пределах 6 футов от прибора и в той же комнате, поэтому, если вы обнаружите неподходящую ситуацию, рекомендуется попросить специалиста по обслуживанию установить надлежащий запорный клапан. Запорные клапаны для стандартных (отдельно стоящих) газовых плит или кухонных плит обычно расположены за устройством.

Если вы чувствуете запах газа

Если запах газа пронизывает весь дом или вы чувствуете сильный запах, когда входите в свой дом, немедленно выйдите из дома и позвоните 9-1-1 из дома соседа или с мобильного телефона далеко от вашего дома.

Предупреждение

Если запах газа в вашем доме очень сильный, лучше немедленно покинуть дом и позволить коммунальной компании прийти и выяснить причину проблемы. Понимая опасность утечки газа, коммунальные службы проводят эту экстренную проверку быстро и бесплатно, используя специальное оборудование для обнаружения утечки.Опасность взрыва вполне реальна в доме, где запах газа заполнил одну или несколько комнат, и вам следует немедленно уйти.

Если запах газа слабый и присутствует на небольшом участке, вы можете отключить газ самостоятельно, прежде чем вызывать коммунальное предприятие или сантехника. Во многих случаях расположение запаха газа может дать вам четкую подсказку о том, какой прибор неисправен или где находится плохое соединение. Например, если вы чувствуете запах газа на кухне, скорее всего, проблема в плите или плите.Когда запах газа локализован таким образом, обычно безопасно действовать быстро, чтобы отключить подачу газа к самому прибору, но всегда руководствуйтесь здравым смыслом и ошибайтесь в угоду безопасности.

Смотреть сейчас: Как отключить подачу газа к плите с помощью запорного клапана

Как подготовить водопроводные трубы к зиме, чтобы предотвратить повреждение

Подготовка водопроводных труб к зиме - это процесс подготовки домашнего водопровода к отрицательным температурам, которые могут вызвать протечки и поломки в доме.Когда вода замерзает, она расширяется, превращаясь в лед. Это расширение создает давление в трубах, что приводит к их повреждению.

Утеплить сантехнику рекомендуется, когда дом будет пустовать в течение длительного периода времени и вода не будет течь по трубам. Процесс подготовки к зиме включает в себя опорожнение водонагревателя, слив всей воды из труб и заполнение всех приспособлений раствором антифриза.

Подготовка к зиме

Начните с плана подготовки сантехники к зиме.Легко пропустить какой-либо шаг, поэтому составьте контрольный список всех деталей сантехники вашего дома, включая все краны и клапаны, а затем выполните шаги, описанные ниже. Отмечайте шаги по мере их выполнения, чтобы вы знали, что сделали все необходимое, и тогда у вас не будет неприятных сюрпризов в холодную погоду.

Шаги по подготовке вашей сантехники к зиме

Чтобы подготовить водопроводные трубы в доме к зиме, выполните следующие действия:

  1. Закройте главный водяной клапан, затем выключите водяной насос и водонагреватель.Он защитит нагревательные элементы в водонагревателе, когда в баке нет воды.
  2. Откройте все сливные краны и все краны. Отметьте каждый в своем списке, чтобы быть уверенным, что все краны открыты. Закрытый кран может создать вакуум, который будет удерживать воду внутри труб. Все клапаны и краны должны оставаться открытыми всю зиму.
  3. С помощью воздушного компрессора выдуть из труб излишки воды.
  4. Откройте сливной кран в резервуаре для горячей воды и дайте ему слить, пока он не опустеет.Будьте осторожны, потому что иногда в этих резервуарах для горячей воды нет дренажа в полу, и вам нужно будет подключить к нему садовый шланг.
  5. Слейте всю воду, которая осталась в сборном баке, особенно ту, что находится в резиновой диафрагме, ту, которая используется вместе с водяным баком для создания давления. В качестве дополнительной меры защиты добавьте в корпус струйного насоса антифриз.
  6. Промойте унитазы, чтобы удалить как можно больше воды из баков и унитазов. Если не удается удалить всю воду, добавьте антифриз, чтобы вода не замерзла и не потрескалась.
  7. Проверьте все стоки в раковинах и ваннах, которые могут иметь сифоны. Добавьте в каждую из них немного антифриза, чтобы вода не замерзла и не растрескалась в ловушках.

Как предотвратить замерзание труб

Если у вас есть достаточно времени, чтобы проверить состояние водопровода в здании, определите трубы, наиболее уязвимые к замерзанию. Ищите трубы, расположенные за стенами и окнами, неизолированные трубы и трубы, проложенные рядом с неотапливаемыми помещениями.

Также важно проверить наличие трещин или отверстий в стенах, полу и потолке.Если вы обнаружите дыры во время осмотра, заделайте их, чтобы в них не попал холодный воздух.

Обязательно следуйте этим советам:

  • Изолируйте трубы изоляционными рукавами, обернув их или используя пенопластовую изоляцию. Не оставляйте зазоров без изоляции, так как холодный воздух может повлиять на трубу в этих местах. Пластиковые трубы более устойчивы к замерзанию, чем старые медные или стальные водопроводные трубы.
  • Осмотрите дом снаружи и убедитесь, что все видимые трещины заделаны.Холодный воздух может проникнуть через трещины и, оказавшись внутри, приведет к замерзанию трубы. Если заметны видимые трещины, заделайте их герметиком или пеной для заполнения пустот.
  • Обеспечьте наличие источника тепла внутри здания для защиты труб от холода.
  • Это хорошая идея, чтобы из крана текла вода, чтобы вода могла свободно и непрерывно течь, не давая ей замерзнуть.
  • Убедитесь, что ползунок должным образом изолирован. Закройте все выходящие наружу вентиляционные отверстия картоном или деревом.
  • Не забудьте про нагрудники для шлангов. Шланговые нагрудники обычно оставляют без присмотра, из-за чего они лопаются посреди ночи. Слейте воду из наконечников шлангов и изолируйте их крышками. Как только это будет завершено, отключите нагнетатели на запорном клапане.
  • Используйте тепловую ленту для защиты труб от замерзания. Тепловая лента - один из предпочтительных методов подготовки сантехники к зиме, но имейте в виду, что это может принести дополнительную опасность. CPSC США предоставил рекомендации по безопасности для домовладельцев, использующих тепловые ленты для предотвращения пожаров.

Когда разрешение на строительство НЕ требуется?

Разрешение на строительство:
НЕ требуется для следующих типов мелких работ для любого типа существующего здания *

* За исключением предложенных и обозначенных достопримечательностей Чикаго и зданий в предложенных или обозначенных районах достопримечательностей Чикаго. За дополнительной информацией обращайтесь в Отдел сохранения исторического наследия Департамента планирования и развития.

Внутренние работы
  • Покраска, оклейка обоями, плитка, ковровое покрытие, шкафы, столешницы и аналогичные отделочные работы без водопровода и электрических подключений.
  • Ремонт или замена гипсокартона или штукатурки на площади до 1000 квадратных футов без изменения водопровода, электрических устройств или систем.
  • Натуральная замена потолочной плитки, не являющейся частью огнестойкого узла.
  • Натуральная замена межкомнатных дверей, для которых не требуется класс огнестойкости.
  • Временные декорации и декорации для кино, телевидения и театра.
  • Незакрепленные и передвижные приспособления, ящики, стойки, стойки и перегородки высотой не более 7 футов.
  • Внутренний ремонт, не связанный ни с одним из следующего:
    • Вырезание или удаление любой части внешней стены, внутренней стены, перегородки, пола или крыши.
    • Удаление или обрезка любой конструкционной балки, колонны или несущей опоры.
    • Удаление или изменение любых требуемых средств выхода или перестановка частей конструкции, влияющих на требования к выходу.
    • Механическое, электрическое, водопроводное оборудование или системы, работающие на топливном газе.
Наружные работы
  • Негорючие тротуары, внутренние дворики, пешеходные дорожки, парковочные поверхности и проезды, расположенные за пределами проезжей части или на проезжей части, не более чем на 30 дюймов выше прилегающего уровня, а не над подвалом или этажом ниже.
  • Заборы, которые находятся на высоте не более 5 футов с обеих сторон и соответствуют Постановлению о зонировании Чикаго.
  • Подпорные стены высотой не более 4 футов, измеренные от нижней части основания до верха стены, не поддерживающие надбавку и не задерживающие жидкости.
  • Плавательные бассейны, принадлежащие жилому дому на 1-3 единицы (размещение группы R-5) с глубиной воды 48 дюймов или меньше и 90% -ным объемом воды не более 5000 галлонов.
  • Конструкции из теневой ткани, построенные для детских или сельскохозяйственных целей, за исключением систем обслуживания.
  • Принадлежности игрового оборудования жилого дома (группа R).
  • Ландшафтные растения и растительность.
  • Внешний ремонт, который не включает в себя следующее: **
    • Вырезание или удаление любой части внешней стены, внутренней стены, перегородки, пола или крыши.
    • Удаление или обрезка любой конструкционной балки, колонны или несущей опоры.
    • Удаление или изменение любых требуемых средств выхода или перестановка частей конструкции, влияющих на требования к выходу.
    • Механическое, электрическое, водопроводное оборудование или системы, работающие на топливном газе.

** Ремонт, очистка или шлифовка кладки, а также другие строительные или ремонтные работы, в результате которых образуется пыль, могут потребовать разрешения на контроль загрязнения воздуха от Отдела экологических разрешений и инспекций Департамента общественного здравоохранения Чикаго (CDPH).

Постоянные конструкции
  • Одноэтажные отдельно стоящие строения, не более 15 футов над землей, без водопровода, используемые в качестве навесов для инструментов и складов, открытых беседок, игровых домиков и т.п., или которые являются чисто декоративными (например, скульптура ) , при условии, что площадь пола не превышает 150 квадратных футов.
  • Резервуары для воды, поддерживаемые непосредственно на уровне земли, если вместимость не превышает 5000 галлонов, а отношение высоты к диаметру или ширине не превышает 2: 1.

Временные конструкции

Электрооборудование
  • Мелкий ремонт электрооборудования, включая замену ламп или подключение переносного электрооборудования к стационарным розеткам.
  • Электрооборудование, используемое для радио- и телевещания, регулируется Федеральной комиссией по связи. (Требуется разрешение на электропроводку и установку вышек, антенн и аналогичных несущих конструкций).
  • Установка любой временной системы, необходимой для тестирования или обслуживания электрического оборудования или аппаратуры.
  • Установка или изменение низковольтного электрического оборудования, включая телефоны, компьютеры, динамики, дверные звонки и термостаты. (Требуется разрешение на установку низковольтной проводки.)
  • Монтаж или изменение низковольтной и коммуникационной проводки в зданиях жилой (Группа R) жилой застройки не более чем на 4 этажа над уровнем земли и вспомогательных сооружениях, таких как частные гаражи и навесы для автомобилей, расположенных на одном участке с такими зданиями.
Механический
  • Переносные отопительные приборы.
  • Переносное вентиляционное оборудование.
  • Переносное холодильное оборудование.
  • Ремонт или замена любой части любого нагревательного, охлаждающего или вентиляционного оборудования, регулируемой Строительными нормами Чикаго, которая не влияет на его функцию.
  • Автономная система охлаждения, содержащая не более 10 фунтов хладагента и приводимая в действие двигателями мощностью не более 1 лошадиных сил.
Сантехника
  • Устранение утечек в канализации или в воде, почве, сточных трубах или вентиляционных трубах внутри здания или в пределах 5 футов от фундамента здания. (Удаление и замена любой дренажной трубы, воды, почвы, сточной или вентиляционной трубы или скрытого сифона новым материалом требует разрешения и проведения инспекций, как это предусмотрено в Строительных нормах Чикаго. Для требований, связанных с работами, затрагивающими дренаж здания ( более чем на 5 футов от фундамента здания (), см. главу 11-16 Муниципального кодекса.)
  • Устранение засоров или устранение утечек в трубах, клапанах или приспособлениях, а также удаление и повторная установка санузлов при условии, что такой ремонт не включает и не требует замены или перестановки клапанов, труб или приспособлений или работы сверх 5 футов от фундамента здания. (Требования, касающиеся работ, влияющих на канализацию здания ( более чем на 5 футов от фундамента здания ), см. В главе 11-16 Муниципального кодекса.)
Транспортные средства
  • Ремонт транспортного устройства, предусматривающий замену существующих частей другими частями, идентичными заменяемым, при условии, что владелец должен вести письменный журнал такого ремонта и предоставлять его представителям строительного надзора по запросу.
Разрешение на строительство:
НЕ требуется для следующих типов ремонта жилых домов высотой до 4 этажей над уровнем земли и связанных с ними вспомогательных зданий (таких как сараи и гаражи) на том же участке *

* За исключением предложенных и обозначенных достопримечательностей Чикаго и зданий в предложенных или обозначенных районах достопримечательностей Чикаго. За дополнительной информацией обращайтесь в Отдел сохранения исторического наследия Департамента планирования и развития.

  • Ремонт или натуральная замена стекол.
  • Ремонт или натуральная замена внутренних или наружных дверей.
  • Перетяжка крыш, кроме пологих (<2:12).
  • Ремонт или натуральная замена внешнего дерева, винила, алюминия, фиброцемента, штукатурки или сайдинга EIFS.
  • Ремонт или натуральная замена водонагревателя.
  • Ремонт или натуральная замена котла.
  • Ремонт или натуральная замена печи.
  • Ремонт или натуральная замена оборудования для кондиционирования воздуха.
  • Снятие и замена до 50 квадратных футов кирпичной кладки. **
  • Ремонт или замена в натуральной форме внешнего крыльца или лестницы с площадкой площадью не более 50 квадратных футов и не более чем на 6 футов выше прилегающего уровня.

«Натуральная замена» означает замену существующих материалов, объектов или элементов новыми материалами, объектами или элементами того же типа, размера и формы.

** Ремонт, очистка или шлифовка кладки, а также другие строительные или ремонтные работы, вызывающие образование пыли, могут потребовать разрешения на контроль загрязнения воздуха от Отдела экологических разрешений и инспекций Департамента общественного здравоохранения Чикаго (CDPH).

Требуется соответствие кодексу

Любые работы, выполняемые без разрешения на строительство, как это разрешено Разделом 14A-4-402 Муниципального кодекса, должны соответствовать всем применимым требованиям Строительных норм Чикаго. Раздел 14A-4-402 не отменяет никаких применимых требований Строительных норм Чикаго или Муниципального кодекса, кроме требования о получении разрешения на строительство.

Если у вас есть вопросы о том, соответствует ли предлагаемая работа нормам или требуется разрешение на строительство, обратитесь к персоналу программы Easy Permit Program в мэрии, кабинет 900.

Нужно ли мне разрешение, прежде чем я начну реконструкцию ванной комнаты?

Вы, наконец, решили заняться реконструкцией ванной комнаты и хотите убедиться, что соблюдаете законные параметры, когда к вам прибудут инспекторы. Эти инспекторы будут следить за тем, чтобы все было сделано правильно и безопасно с учетом установленных параметров. Большинство подрядчиков заранее знают, для каких проектов требуется разрешение, но как домовладелец вы должны знать об этих параметрах, чтобы избежать проблем, если вы когда-нибудь решите сделать быстрый ремонт самостоятельно.В отрасли существует общее правило, согласно которому, если ремонт будет структурным, электрическим, сантехническим или механическим, вам потребуется разрешение. Давайте углубимся в то, что, когда и почему.

Соответствие требованиям по охране труда и технике безопасности должно соблюдаться на основе конструктивных указаний, установленных регулирующим органом по строительству в вашем районе. Необходимо соблюдать правила зонирования. Зоны изложены в письменном регламенте, который определяет конкретное географическое положение жилых или коммерческих построек, а также включает размер участка, который можно использовать, и его размещение.Компании, занимающиеся жилищным строительством, будут ознакомлены с требованиями правил зонирования.

Для нововведений в вашем доме, таких как стены, двери, окна и даже камин, требуется разрешение. Если вы решите переместить или убрать стену, для этого также потребуется разрешение. На большинство ремонтных работ, связанных с электричеством или сантехникой, требуется разрешение, например на ремонт ванной комнаты. Если вы планируете делать перепланировку интерьера и менять только визуальные элементы ванной комнаты, разрешение не требуется. Красить стены, менять раковину в ванной, добавлять столешницы или устанавливать новые смесители разрешается без консультации с муниципалитетом.

Когда вам требуется разрешение на ремонт ванной комнаты

  • Требуется переместить раковину или ванну и установить новую водопроводную и сливную линии.
  • Снос душевой перегородки или перегородки в ванной комнате. То же самое касается добавления перегородки или постройки душевой кабины.
  • Добавление окон в ванную.
  • Изменение линии крыши вашей ванной комнаты, например установка мансардных окон.
  • Добавление электрической розетки в туалетный столик в ванной комнате.

Если вам не требуется разрешение на ремонт ванной комнаты

  • Замена пола в ванной.
  • Замена имеющейся раковины.
  • Замена или добавление столешниц.
  • Живопись.
  • Мелкие электромонтажные работы, такие как замена осветительных приборов или электрической розетки.
  • Замена существующего туалета.

Ваш ремонтник должен управлять всеми разрешениями, так как это его область компетенции. Вы несете юридическую ответственность за получение разрешения на строительство, однако использование услуг ремонтника является обычным и приемлемым делом.Планы и чертежи потребуются для утверждения вашей реконструкции. Сроки этого будут зависеть от специфики ваших планов и того, какое расследование потребуется. Ваш подрядчик сможет подтвердить, когда вам понадобятся разрешения, поэтому обязательно работайте с уважаемой компанией или частным лицом. Отказ получить разрешение до ремонта приведет к негативным последствиям для муниципалитета, если они осмотрят вашу собственность, что будет взыскиваться в виде подлежащих уплате штрафов. У вас не только возникнут проблемы с местным муниципалитетом, но и если что-то пойдет не так, и вам нужно будет подать иск из своей страховки, они могут отклонить ваше требование из-за отсутствия необходимых разрешений.Если вы решите продать свой дом, и в результате проверки будет установлено, что конструкция вашего дома не соответствует руководящим принципам, установленным регулирующими органами, вы должны будете исправить это, прежде чем сможете продать свой дом. Суть в том, что делайте все правильно с самого начала. Вы сэкономите много драмы и будете администрировать дальше.

Цена вашего разрешения будет зависеть от цели вашего разрешения; однако стоимость этого разрешения минимальна по сравнению с тем, что вы заплатите, если вас поймают из-за отсутствия разрешения.Вам нужно будет иметь в виду четкий список ремонтных работ перед реконструкцией, чтобы убедиться, что юридически вы защищены, чтобы продолжить свой проект.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
