как сделать естественную и принудительную вытяжку своими руками, схема + фото и видео

Большинство частных домов оборудовано подвалами, в которых обеспечивается хранение сельскохозяйственной продукции и домашней консервации. В погребах организовываются домашние мастерские, тренажерные залы, складские помещения или игровые комнаты. Независимо от функционального назначения помещения, расположенного ниже нулевой отметки, важно с помощью вентиляции обеспечивать поступление свежего воздуха в подвал. Это позволит создать благоприятную влажность и температурный режим помещения, не допустить появления сырости, сокращающей сроки хранения домашних запасов и постепенно разрушающей основание здания. Остановимся детально на вопросах создания надёжной вентиляции подвального помещения, методике расчёта и особенностях установки.

Содержание

1 Почему необходима система вентиляции в подвале
2 Расчёт и устройство
- 2.1 Особенности естественной циркуляции воздуха
- 2. 2 Устройство системы принудительного воздухообмена
3 Монтаж вентиляции своими руками
- 3.1 Этапы выполнения работ по установке
- 3.2 Видео по монтажу оборудования
4 Проверка работоспособности вентиляции
5 Видео: как сделать вентиляцию подвала своими руками

Почему необходима система вентиляции в подвале

Многие, к сожалению, ошибочно недооценивают необходимость вентиляции подвала, который является не только помещением, используемым для хранения продуктов, но и основанием здания, воспринимающим повышенные нагрузки.

В подвале с хорошей вентиляцией не возникает проблем с хранением продуктов

Пренебрежительное отношение к вопросам вентилирования и отсутствие нормального воздухообмена создают неблагоприятные условия для хранения сельскохозяйственной продукции, снижают прочность строительных конструкций. В условиях повышенной влажности подвала развивается плесень и грибок.

Результат отсутствия вентиляции — образование плесени

Оснащение подвального помещения системой вентиляции обеспечит комфортный микроклимат и благоприятные условия проживания в частном доме. Проектирование вентиляционных коммуникаций осуществляется на проектной стадии. Многие обращали внимание на приточные магистрали и отдушины, оборудованные в фундаменте здания.

Воздух в подвал поступает через входные трубы и отдушины, закрытые решётками

Через эти каналы в цокольной части поступает внешний воздух. Однако, если существуют проблемы с вентиляцией, можно обеспечить перемещение воздушных потоков путём правильной установки вентиляционных устройств в существующем помещении.

Вентиляция подвала избавит владельцев жилья от повышенной концентрации влаги, предотвратит образование плесени, обеспечит сохранность запасов, а также продлит срок эксплуатации здания, которое сохранит привлекательность и тепло на протяжении долгих лет.

Вентиляционная система представляет собой комплекс воздушных коммуникаций, обеспечивающих циркуляцию воздуха, комфортный температурный режим и нормальную влажность.

Расчёт и устройство

Устройство вентиляционных коммуникаций осуществляется на основании проекта и предварительно выполненных расчётов. Для обеспечения циркуляции воздуха необходимо ответственно подойти к выполнению расчётов.

Подбирая диаметр воздушных магистралей, предназначенных для подачи и отвода воздушных масс, руководствуйтесь следующим правилом: 25 кв. см воздушной магистрали способны обеспечить воздухообмен в помещении погреба на площади 1 кв. метр.

Например, для вентиляции подвального помещения площадью 12 кв. метров необходимо использовать воздушную магистраль диаметром 300 кв. см. Зная формулу определение площади окружности S = πR², легко рассчитать радиус вентиляционного канала. Для рассматриваемого случая значение составляет 9,8 см. Округлив значение, получим диаметр магистрали, равный 20 см. В случае применения труб, имеющих прямоугольное сечение, руководствуйтесь значением площади, полученным расчётным путём. Предложенная методика расчёта позволяет ориентировочно определить размеры воздуховодов без учёта интенсивности циркуляции.

Для эффективного проветривания подвала находящийся в помещении воздух хотя бы 2 раза на протяжении часа должен замещаться свежими воздушными массами. Подбор производительности принудительной системы вентиляции осуществляется путём умножения объёма подвала на коэффициент кратности обновления воздуха в помещении.

Определим объем обновляемого воздуха для подвала площадью 50 кв. метров и высотой 2 метра. Перемножив площадь подвала на высоту, получим объём. Его величина составит 100 куб. метров. При необходимости двукратного на протяжении часа замещения воздуха, следует умножить объем помещения на коэффициент кратности. Получим: 100х2=200 куб. метров в час. Полученное значение соответствует требуемой производительности принудительной подачи воздуха.

Вентиляционные сети, в зависимости от типа системы воздухообмена, могут состоять из металлических или пластмассовых труб, а также вентиляторов.

Применение стандартных пластиковых элементов позволяет избежать коррозии и снизить расходы по устройству вентиляции

Для обеспечения притока воздуха к подвальному помещению здания применяются следующее виды вентиляции:

Естественная система воздухообмена. Принцип циркуляции воздушных масс основан на разности перепада температуры внутри помещения и с внешней стороны подвала. Конструкция достаточно проста — включает приточную трубу и вытяжную магистраль. Классический вид циркуляции происходит путём заполнения подвального пространства холодным воздух с одновременным выходом наружу нагретых воздушных масс.
Естественная вентиляция воздуха в подвале
Принудительная циркуляция воздуха. Предусматривает использование специальных вентиляторов, элементов автоматики, а, при необходимости, и устройств нагрева воздуха, установка которых требует существенных затрат. Циркуляция воздуха осуществляется путём нагнетания вентилятором уличного воздуха в подвальное помещение. Застоявшийся воздух через некоторое время вентиляторы выведут за пределы помещения.
Система принудительного воздухообмена оснащена автоматикой и включает дополнительное оборудование

Своими силами при небольших затратах несложно смонтировать систему элементарной естественной циркуляции, а также систему принудительного воздухообмена.

Далее, более детально остановимся на особенностях устройства вентиляционных систем.

Особенности естественной циркуляции воздуха

Естественное поступление воздуха в подвал происходит благодаря разнице внутренней и внешней температуры, вызывающей движение воздуха по трубам. Благодаря этому простому свойству свежий воздух с улицы по приточной магистрали поступает в подвал и вытесняет по вытяжному воздуховоду затхлый и влажный воздух из помещения.

Для обеспечения тяги следует обеспечить максимальный перепад между магистралями

Положительные моменты системы естественной циркуляции — незначительные затраты, связанные с установкой, и простота конструкции.

Главными элементами системы естественной циркуляционной являются:

Приточная магистраль, оснащённая на входе защитной сеткой, и предназначенная для поступления свежего воздуха.
Входная магистраль обеспечивает приток воздуха
Вытяжной короб, отводящий воздух из помещения и оснащённый на выходе козырьком, а в помещении подвала — устройством сбора конденсата.
Труба вытяжки собирается из унифицированных элементов
Продухи, выполненные в цокольной части здания и предназначенные для обеспечения воздухообмена.
Продух с решеткой способствует воздухообмену в подвале и защищает помещение от грызунов

Несмотря на простоту системы, основные недостатки — слабая эффективность циркуляции воздушных масс и зависимость тяги от природных факторов (давления воздуха и скорости ветра), влияющих на эффективность воздухообмена.

Классический вариант создания контура естественной циркуляции предусматривается на стадии проектирования. По результатам расчётов определяется пропускная способность магистралей, учитывающая объём подвального помещения. Организация приточно-вытяжной вентиляции не нуждается в специальных инженерных знаниях. Главное, обеспечить противоположное расположение магистралей, правильно выполнить разметку, соответствующую диаметру.

Вытяжной короб следует располагать в потолочной части помещения с возвышением магистрали не менее 0,6 метра относительно верхней точки здания. Входящая в подвал приточная магистраль вводится с противоположной зоны помещения на расстоянии 0,2–0,4 м от основания. Оптимальные условия для естественного воздухообмена обеспечивает применение магистралей диаметром 12–15 см.

Устройство системы принудительного воздухообмена

Действие принудительной системы вентиляции основано на передвижении воздушных масс с использованием вентиляторов. Устройство принудительной подачи может комплектоваться фильтровальными элементами, устройствами нагрева и регулировки температуры в зависимости от степени оснащённости системы и требований заказчика.

Главные элементы системы принудительного вентилирования:

Воздушные магистрали, по которым осуществляется передвижение потоков воздуха.
Нагнетательная установка, обеспечивающая интенсивность обмена воздушных масс.
Устройство обеспечения комфортной температуры, предназначенное для кондиционирования помещения подвала.
Каналы вентилирования, осуществляющие процесс воздухообмена.
Заборники воздуха, необходимые для обеспечения воздушной циркуляции.
Диффузоры, объединяющее воздушные магистрали различного сечения.
Тройники, используемые при необходимости объединения воздушных потоков.

Система принудительной вентиляции обладает следующими достоинствами:

возможностью автономной работы, независимо от природных факторов;
наличием автоматики, осуществляющей регулировку воздушных потоков и температурный режим;
возможностью установки в помещениях увеличенной площади.

Повышенные затраты, связанные с приобретением оборудования и установкой, а также сложность осуществления монтажных операций затрудняют массовое использование устройства принудительной подачи воздуха.

Установку оборудования принудительной вентиляции осуществляйте согласно предварительно разработанной схеме. Обязательно выполняйте расчёт, определяющий интенсивность воздухообмена и цикличность работы системы.

Оборудуя помещение подвала устройством принудительного вентилирования, учитывайте комплекс факторов, связанный с особенностями эксплуатации, степенью автоматизации, площадью помещения и компоновкой оборудования.

Вентилятор, установленный на вытяжной трубе, повышает интенсивность воздухообмена

Изучив литературные источники, основываясь на рекомендациях специалистов, несложно самостоятельно разработать компоновочную схему и выполнить расчёты. Это позволит обеспечить экономию финансовых ресурсов и самостоятельно, более детально, изучить конструктивные особенности принудительной вентиляции.

Монтаж вентиляции своими руками

Самостоятельное выполнение работ по установке оборудование циркуляции воздуха в подвальном помещении требует детального ознакомления с особенностями оборудования и принципами осуществления вентиляции.

В зависимости от размеров подвального помещения производите монтаж конкретный системы циркуляции воздуха:

Установку естественной вентиляции осуществляйте при площади подвала менее 50 квадратных метров.
Монтаж принудительной вентиляции производите при увеличенной площади подвального помещения.

Выполнение работ по установке вентиляционного оборудования в построенном здании можно выполнить своими силами. Понадобится перфоратор, болгарка и дрель для выполнения отверстий и формирования каналов в основании здания, стенах, цоколе и перекрытии. Остановимся детально на этапах выполнения мероприятий по монтажу вентиляционных коммуникаций.

Этапы выполнения работ по установке

При небольшой площади подвального помещения для обеспечения воздухообмена выполните в цоколе зданий небольшие каналы (продухи), расположенные на противоположных стенах.

Вентилирование небольших подвалов осуществляется через каналы в основании здания

Установите решётки, предотвращающие проникновение грызунов в подвал.

Установка решетки надежно защитит подвал от крыс и мышей

Смонтируйте внутри подвала заслонки на отверстиях, предназначенные для регулировки объёмов поступающего воздуха.

Система естественного воздухообмена не нуждается в использовании специальных устройств. Воздушные массы попадают в подвальное помещение частного дома через приточную магистраль и выходят через натяжной канал. Важное условие — расположение воздуховодов в противоположных зонах подвального помещения.

Не всегда продухи обеспечивают желаемую эффективность воздухообмена. В этом случае рекомендуем установить вентиляцию приточно-вытяжного типа.

Приточно-вытяжная вентиляция состоит из двух воздушных магистралей

Производите монтаж следующим образом:

Подготовьте металлические или пластиковые трубы для приточной магистрали и вытяжного канала диаметром 10–15 см.
Использование стандартных элементов ускорит монтаж
Произведите разметку противоположных участков подвального помещения, в которых необходимо выполнить отверстия для подвода воздуховодов.
Просверлите в цокольной и потолочной части подвала отверстия, соответствующие размерам воздушных магистралей.
Использование специального приспособления облегчает работу
Установите приточную трубу, обеспечив расположение внешней части на расстоянии 1 метр от нулевой отметки, а внутренней — на уровне 0,2–0,5 м от пола.
Приточный канал обеспечивает поступление воздуха
Введите в потолочное отверстие вытяжную трубу, которая должна выйти через отверстие в крыше здания.
Зафиксируйте вытяжную магистраль, обеспечив расстояние над коньком здания более 50 см, необходимое для обеспечения тяги.
Утеплите поверхности вытяжной трубы, выходящие за пределы здания и находящиеся на чердаке.
Утеплив трубы, можно уменьшить вероятность образования конденсата
Устраните зазоры между трубами в цокольной и потолочной части, используя герметик.
Смонтируйте в подвальном помещении на вытяжном канале сборник конденсата, оснащённый краном для удаления жидкости.
Закрепите в верхней части вытяжной магистрали колпак, предохраняющий трубу от попадания осадков и способствующий усилению тяги.
Установка колпака защитит магистраль от осадков
Смонтируйте защитные решётки на приточных каналах.

Установка в выходной магистрали небольшого осевого вентилятора, предназначенного для функционирования в вытяжном режиме, повысит интенсивность циркуляция воздуха, обеспечивая принудительную вентиляцию.

Используйте для крепления труб хомуты, надёжно закрепляйте элементы системы при монтаже.

Эффективная работа приточно-вытяжной системы гарантирована при площади подвала 20–40 кв. м. Для увеличенных помещений потребуется монтаж установки принудительного воздухообмена. Установку сложных вентиляционных систем, оборудованных устройствами кондиционирования и регулирования температурного режима рекомендуем поручить профессионалам.

Видео по монтажу оборудования

Представленное видео предоставит дополнительную информацию об установке элементов вентиляционной системы.

Проверка работоспособности вентиляции

Проверка эффективности функционирования вентиляционной системы не требует специальной подготовки.

Отклонение пламени свидетельствует о нормальной тяге

Для определения качества воздухообмена зажгите спичку или зажигалку и поднесите её к вытяжной магистрали. Если горение прекратится, значит, увеличена концентрация углекислого газа в подвальном помещении.

Проблема решается путём увеличения площади сечения приточной магистрали. Уменьшенный диаметр входного канала затрудняет поступление воздушных масс. Для регулирования интенсивности воздухообмена оснастите трубы шиберной заслонкой, позволяющей регулировать скорость подачи воздуха.

Убедившись в работоспособности вентиляции, отрегулируйте с помощью заслонок сечение каналов, обеспечивая оптимальный воздухообмен.

Видео: как сделать вентиляцию подвала своими руками

На видеоролике представлен простой вариант естественной вентиляции погреба, изготовленный своими руками.

Несложно своими силами обеспечить эффективную вентиляцию подвального помещения. Важно тщательно продумать технические особенности системы вентилирования и, обладая небольшими строительными навыками, надёжно выполнить монтаж элементов. Самостоятельный монтаж устройства воздухообмена позволит обеспечить комфортную влажность воздуха в помещение подвала, а также сэкономить финансовые ресурсы. Разработав чёткий план действий, приступайте к оснащению подвала частного дома устройством вентиляции.

Автор: Дмитрий Феферман

Здравствуйте! Меня зовут Дмитрий. Мне 52 года. По образованию инженер-механик. Три года назад освоил профессию копирайтера. Уверен, что моя инженерная подготовка и практический опыт помогут в написании интересных и читабельных статей. Думаю, что они заинтересуют читателей. Считаю интересной и полезной тематику, предлагаемую на сайте. Для меня это возможность приобрести опыт и поделиться знаниями.

От пола не тянет сыростью, а картошка хранится до весны, когда вентиляция в подвале дома выполнена правильно. Вентиляция обеспечивает организованное передвижение масс воздуха в подвальном помещении. За счет постоянного обмен воздухом между улицей и подвалом в помещении устанавливается постоянная температура и влажность. Создаются отличные условия для хранения овощей и припасов, не заводятся плесень и грибок. Если же движения воздуха нет, использовать подвал в качестве кладовой будет невозможно. Подвергаются опасности материалы фундамента и перекрытий, страдающие от постоянного воздействия влаги. Но основная угроза, подстерегающая жильцов дома с теплым невентилируемым подвалом – это пожар или взрыв, вызванные высокой концентрацией углекислоты. Газ выделяется при работе отопительного оборудования, часто устанавливаемого в цокольном этаже. Поэтому в подвале загородного дома просто необходима вентиляция.

Большую опасность для припасов и жильцов представляют споры плесени, населяющие сырые подвалы без вентиляции. В деревянных домах грибок может быть причиной разрушения несущих балок и даже обрушения конструкций. Вдыхание спор плесени способствует развитию респираторных заболеваний, астмы и аллергии. Поэтому вентиляция необходима в подвале любого жилого дома.

Принципиальная схема вентиляции подвала
О том, как сделать вентиляцию подвала в частном доме, следует подумать еще на стадии закладки фундамента. Самый простой и дешевый вариант вентиляции в подвале дома – это система продухов или попросту отверстий в цоколе. Изнутри отдушины прикрываются сетками от грызунов и насекомых. На фото вентиляция подвала в частном доме с системой продухов.
Эффективность работы вентиляции в подвале деревянного или каменного дома будет всегда зависеть от силы и направления ветра, температуры на улице.
Организовывая такой вид воздухообмена, важно правильно рассчитать площадь продухов, которая составляет 1\400 от площади подвала.
Продухи подвальной вентиляции
При подсчетах площади продухов следует учитывать также:
глубину фундамента;
тип грунта и близость почвенных вод;
направление преобладающих ветров;
количество осадков в разные периоды года;
перепады суточных и годовых температур.
Регламентируется и размер каждого отверстия:
диаметр от 12,5 см;
площадь от 50 кв. см.
Продухи
Чтобы вентиляция в подвале жилого дома работала эффективно, достаточно будет по паре отверстий с каждой из сторон дома.
Дома сложной конфигурации или расположенные в низменности придется обеспечить усиленной вентиляцией: по 2 продуха на 4 метра фундамента.
Если под внутренними стенами устроен фундамент, продухи делаются и в дополнительных конструкциях. Естественную вентиляцию можно сделать управляемой, установив задвижки на продухи. Зимой заслонки прикрываются, а летом полностью открываются. В трескучие морозы оставляются узенькие щели, так как тяга очень сильна и подвал моментально выхолодится.
Но такая вентиляция подвала в загородном доме не подойдет, если зимой его используют в качестве хранилища овощей и фруктов. Не достаточно эффективным будет воздухообмен и при большой площади дома. Для вентиляции подвала многоквартирного дома продухи используются лишь в качестве дополнительного средства. Основным же выбирают друхтрубную (приточно-вытяжную) систему вентиляции подвала жилого дома.
Приточно-вытяжная вентиляция подвала
Микроклимат в любом подвале лучше всего поддерживает приточно-вытяжная система. Состоит она из двух воздуховодов: один для притока воздуха, другой для вытяжки.
Приточно-вытяжная вентиляция подвала
Нижний конец приточной трубы крепится в 50 см от пола подвала, а верхний должен выступать за уровень почвы на 1 метр.
Нижний конец вытяжной трубы располагается на 150 см от пола подвала, верхний выходит за конек крыши на 50 см.
Перепад температур в нижнем и верхнем концах обеспечивает тягу: по приточной трубе с улицы в подвал, по вытяжной на улицу.
Размещать вентиляционные каналы нужно в противоположных сторонах. Если пренебречь этим правилом, в помещении создадутся застойные, непроветриваемые зоны. Воздух будет двигаться лишь вдоль одной стены. И тут тоже следует оборудовать систему заслонок, контролирующих интенсивность проветривания.
Если хозяин решил сам делать вентиляцию подвала дома, как правило, используются пластиковые трубы диаметром 10 – 15 мм. Чем больше площадь, тем шире труба. Для площади 40 кв. метров лучше взять трубу диаметром 12 мм.
Более трудоемкий способ изготовления вентканалов – из деревянных досок. Внутренняя поверхность воздуховодов должна быть максимально гладкой, поэтому доски обрабатывают рубанком. Щели ухудшат тягу. Преимущество деревянной вентиляции подвала многоквартирного дома в отсутствии конденсата на стенках.
Верхние концы труб прикрывают зонтиками, которые не пропускают внутрь осадки и участвуют в регулировке скорости воздушного потока. Чем короче приточная труба по сравнению с вытяжной, тем мощнее поток. Этим свойством пользуются для регулировки интенсивности тяги.
Подвал многоквартирных домов делится на несколько отсеков, вентиляция приток-выдув монтируется в каждом из них.
Хорошая вентиляция подвала частного дома обеспечивает двукратный воздухообмен в час, то есть весь объем воздуха заменяется дважды за 60 минут.
Вентиляция маленького подвала
Вентиляция небольшого подвала частного дома работает по принципу приток-выдув. Но тут справится единственный вентканал из дерева, вдоль разделенный на два отсека. Один из них служит для притока, другой для вытяжки.
При сильных морозах вентканалы нужно закрыть.
Принудительная вентиляция подвала

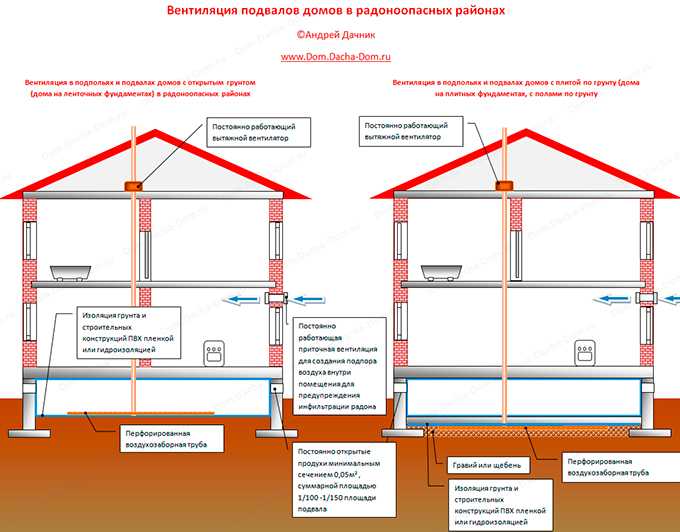

Устройство принудительной вентиляции
Естественная вентиляция может не справляться со своими функциями в жаркую безветренную погоду, когда перепад температур очень мал. Если дом находится на пригорке, где почти всегда дует ветерок, такой системы вполне достаточно. А чтобы усилить тягу, приточный канал устанавливают с северной части, в 2 метрах от ближайшего забора или стены.
Часто никакие ухищрения не заставляют воздух двигаться. И тогда прибегают к использованию принудительной вентиляции в подвале частного дома.
Кроме этого принудительную тягу оборудуют:
В больших подвалах площадью 40 кв. метров и более. Зимой по вытяжной трубе проходит теплый воздух. При соприкосновении его с холодной трубой выпадает конденсат, оседающий на стенках и постепенно замерзающий. Во время длительных морозов весь просвет трубы может покрыться снегом и вентиляция в подвале этого дома прекратится;
Когда в подвале собираются оборудовать сауну, зал для спортивных занятий, игровую или мастерскую. Принудительная вентиляция такого подвала в частном доме поможет заодно удалить неприятные запахи и обеспечить людей свежим воздухом.
Стандартная схема принудительной вентиляции заключается в механической подаче воздуха с улицы, который проходит фильтрацию, доводится до необходимой температуры и подается в подвал. Одновременно отработанный воздух вытягивается через отводящие каналы на улицу.
Для ее реализации необходимо много громоздкого и дорогого оборудования:
вентканалы;
диффузоры;
воздухоотводы;
воздухозаборники;
камеры смешивания воздушных потоков;
нагнетатели (если приточная вентиляция будет обслуживать не только подвал, но и жилые помещения).
Фотография такой системы вентиляции подвала в частном доме наглядно демонстрирует ее сложность и монументальность.
Плюсы принудительной вентиляции в подвале деревянного дома:
независимость от погодных условий;
постоянная работа в нужном режиме.
Минусы:
сложный монтаж;
высокая цена.
Мы предлагаем две схемы принудительной вентиляции в подвале частного дома, которые можно воплотить самостоятельно.
Способ №1
Вентилятор на вытяжку
Необходима пара вентиляторов (иногда один). Его монтируют на внутренний просвет вытяжного канала для усиления вытяжки. При включенном вентиляторе в подвале разряжается воздух, недостаток компенсируется через приточный канал. Если площадь подвала велика, устанавливается пара вентиляторов.
Второй потребуется для притока, чтобы уравновесить его с оттоком воздуха. Это устройство вентиляции в подвале частного дома очень просто. Смонтировать его сможет самостоятельно хозяин, обладающий простейшими строительными навыками.
Вся система вентиляции подвала загородного дома управляется одним выключателем. При монтаже следует иметь в виду, что цокольные этажи относятся к категории влажных помещений. Поэтому разрешается устанавливать только электрооборудование, работающее от 36 Вольт и снабженное предохраняющими устройствами. Иначе возможны пробои на корпус, замыкания и все последующие неприятности.
Способ №2
Вентиляционный дефлектор
Как сделать энергонезависимую вентиляцию в подвале частного дома? Такой способ есть, принудительная тяга обеспечивается движением ветра. Наружный конец вытяжного канала заканчивается дефлектором особого типа. Приблизительно такими конструкциями снабжаются вагоны поездов. Когда ветер бьет в один бок дефлектора, в другом увеличивается давление. За счет этого эффекта тяга усиливается в разы. Можно устанавливать и маленькие турбинки, работающие по принципу флюгера. Вращаясь, они передают движение через систему валов на вентилятор, встроенный в вентканал.
Оба способа позволяют изменять интенсивность движения воздуха и использовать естественную вентиляцию. Поэтому располагают трубы для вытяжки и притока согласно правилам о монтаже систем приток-выдув. А вот диаметр труб выбирается поменьше раза в полтора, ведь механическая тяга достаточно интенсивна.
Вентиляция подвала своими руками
Схема движения воздушных потоков в подвале
Задумавшись над устройством вентиляции в подвале частного дома, многим приходит в голову самостоятельно вырубить продухи в цоколе. Это правильное решение, если дом невелик. Аккуратно и красиво отверстия можно сделать методом алмазного сверления.
Высота центра отверстий от поверхности земли должна быть не меньше 0,3 метра, чтобы во время ливней и таяния снега в подвал не попадала вода. Диаметр продухов от 125 до 225 мм в зависимости от площади подвала. Изнутри на них крепится сетка и решетка. Можно вызвать специалиста, который проконсультирует по вопросам вентиляции в подвале частного дома и произведет все расчеты.
Начать обустройство приточно-вытяжной вентиляции в подвале частного дома нужно с составления схемы. Схематичный простейший рисунок послужит серьезным подспорьем при подсчете длины труб, количества хомутов. Далее необходимо пробить отверстия и каналы для воздуховодов. Удобнее всего немного откопать фундамент, сделать канавки, после чего установить воздуховоды. Крепится труба с помощью хомутов к стене. Внутри трубы будет скапливаться конденсат, его можно будет сливать через краник на сборщике воды (продается в строительных магазинах).
Разобравшись, как сделать вентиляцию в подвале частного дома, поговорим о подходящих строительных материалах.
В качестве вентканалов широко используются трубы из ПВХ или оцинкованной жести. Для соединений пластиковых труб продаются переходники и уголки из такого же материала. А вот с металлическими придется повозиться, тут нужны навыки жестянщика. К тому же, конденсат, неизбежно собирающийся на стенках труб, рано или поздно приведет к появлению ржавчины в местах соединений.
Что касается упомянутых выше деревянных воздуховодов: изготовление их трудоемко и в современном строительстве практически не используется.
Поэтому наша рекомендация: трубы из ПВХ.
Проверка работоспособности вентиляции подвала
Со временем может забиться даже правильно сделанная вентиляция в подвале частного дома.
Как проверить ее работу?
Такой подвал заслуживает хорошую вентиляцию
Метод прост: листочек бумаги прикладывают к внутреннему концу вытяжного отверстия. Если тяга хороша, он будет держаться у решетки как приклеенный. Безусловно, таким же образом бумажка поведет себя и при включенном вентиляторе.
Можно установить в подвале спиртовой (уличный) термометр и прослеживать за изменением температуры. Не помешает и прибор для изменения влажности – психометр. Место для устройств выбирается возле приточного канала.
Оптимальная температура для подвала-хранилища овощей составляет 3-5 градусов выше нуля, для помещения спортзала, сауны или бильярдной +17 – 21.
Вентиляция подвала в частном доме должна поддерживать относительную влажность в пределах 85 – 90% для хранилища и до 60% для бытового помещения.
Признаки плохой работы вентиляции в частном доме:
в подвале на стенах и потолке капельки конденсата;
тяжелый воздух;
неприятные запахи;
появляется плесень.
О том, что превышен уровень углекислого газа, говорит быстро гаснущая в подвале спичка.
Если обнаруживаются описанные выше тревожные факторы, люк в подвал и все вентиляционные заслонки открываются на 24 часа.
При увеличении влажности более 90% посередине помещения устанавливается ящик с опилками, солью или известью (негашеной). Они впитают излишки влаги из воздуха и понизят относительную влажность. Ящик можно использовать несколько раз, высушив его содержимое на солнце.
При появлении плесени, пораженная поверхность очищается и обрабатывается специальными растворами или белится известкой. Нежелательно использовать хлорку. После обработки на несколько суток усиливают движение воздуха. Процедуру проводят ежегодно перед закладкой плодов на зимовку.
вариантов обустройства системы воздухообмена
Вентиляция подвала, как и вентиляция любого жилого помещения, необходима для того, чтобы вытяжной воздухообмен был свежим. Благодаря организованному воздухообмену погреб или подвал становится пригодным для использования в качестве кладовой, хранилища для овощей или фруктов.
Если более серьезно заняться благоустройством цокольного этажа, то на этой территории можно разместить бассейн, гараж или домашний спортзал. Однако вентиляция подвала в частном доме имеет свои особенности. Именно о них мы и поговорим подробнее в нашей статье. Разберем правила устройства вентиляции в подвале при естественном воздухообмене, а также в случае принудительной вентиляции.
Содержание статьи:
Особенности создания микроклимата жилых помещений
Типы вентиляции подвала
Вариант №1 — естественный воздухообмен
Вариант №2 — принудительная вентиляция планирование и расчеты
Рекомендации по установке оборудования
Выводы и полезное видео по теме
Особенности создания жилого микроклимата
Есть много причин, чтобы заняться полноценной, исправно функционирующей системой вентиляции подвала. Они касаются как сохранения конструкции здания, так и создания благоприятной для жизни атмосферы.
Застой воздушных масс, отсутствие вентиляции приводят к тому, что грибок и плесень поражают все предметы в помещении – от вещей и продуктов до стен и фундаментов.
Свежие сельскохозяйственные продукты, хранящиеся в погребе, требуют особых условий. Помимо определенной температуры и влажности, важно менять воздух, чтобы предотвратить гниение или плесень
Для создания комфортного микроклимата в коттедже важно, чтобы и чердак, и все остальные технические и жилые помещения были оборудованы системой вентиляции. Поэтому способы его устройства продумываются еще при планировании, когда составляется проект дома.
К числу наиболее рациональных способов относится устройство приточно-вытяжных каналов, а также отверстий в стенах, обеспечивающих естественную смену воздуха.
Чтобы воздухообмен осуществлялся вне зависимости от присутствия человека, а в подвале поддерживался комфортный микроклимат, применяются элементарные способы проветривания — делаются форточки и организуется естественная вентиляция
Если не учитывать установку специального электрооборудования, то система вентиляции основана на известных законах физики: нагретый воздух поднимается вверх и выходит из помещения по трубе, а холодный воздух поступает, замещая его, через вторая труба.
На этом принципе основана двухтрубная система воздухообмена.
Применяется также более простой вариант с одной трубой — когда свежий воздух поступает через отверстия в стене или фундаменте, а выходит через восходящую магистраль.
Одно из простых решений по обустройству вентиляции подвала. Схема проста, понятна и доступна, но к ее проектированию необходимо приступить заранее, чтобы реализовать ее в процессе возведения стен и крыш
При построении любой системы с использованием Важно, где организовать воздухозаборник и на на какую высоту должны быть выведены каналы. Длина и диаметр труб также рассчитываются так, чтобы система вентиляции работала с максимальным эффектом.
Типы вентиляции подвалов
Системы вентиляции подвалов частных домовладений классифицируются по общим принципам. Например, по способу организации напора транспортируемого воздуха они бывают естественными или принудительными.
Рассмотрим особенности обоих типов, поскольку конструктивные различия влияют на выбор материалов и способ установки.
Вариант №1 — естественный воздухообмен
Для организации циркуляции воздушных масс без подключения дополнительного оборудования необходимо создать условия, при которых воздухообмен осуществлялся бы только за счет разницы давления и температуры. Это вариант приточно-вытяжной вентиляции, характерный для жилых помещений.
Принцип работы прост: подвальное помещение наполняется холодным воздухом с улицы, поступающим через воздухозаборники и трубы, а отработанная среда выводится через вытяжной канал.
Два варианта обустройства вентиляции в коттедже. Первое решение оптимально для подвалов, соединенных с жилыми помещениями, второе — для подвалов и погребов с отдельным входом
Преимуществами устройства естественной вентиляции являются простота монтажа и низкие затраты на приобретение комплектующих. Вы можете приобрести трубы и установить их самостоятельно.
У простой в использовании системы естественной циркуляции есть и недостатки. Главный из них – зависимость от внешних факторов. Качество воздухообмена может страдать от резких перепадов температуры или давления, а также от атмосферных явлений, таких как сильный ветер или сильный дождь.
Проектировать естественную систему лучше заранее, пока не возведены стены. Необходимо подобрать трубы нужного сечения, продумать их расположение.
Какие элементы потребуются для оборудования системы вентиляции подвала можно определить только после анализа проекта конкретного подвала. Однако есть компоненты, которые можно назвать универсальными:
Фотогалерея
Фото
Магистраль для притока свежего воздуха выводится через стену или фундамент, при этом уличный проем защищается сеткой от мусора и грызунов
Для устройства вытяжной магистрали используют короб или труба, внутри снабженная конденсатосборником, а снаружи — козырьком или дефлектором
В нижней части фундамента, реже в стене, размещают несколько форточек — коротких каналов, обеспечивающих поступление воздуха в подвал
Если подвал включает несколько помещений или имеет сложную конфигурацию, к паре приточно-вытяжных каналов добавляют внутренние вентиляционные каналы
Труба забора свежего воздуха
Вытяжной канал для вытяжки
Вентиляция в стене или фундаменте дома
Соединительные элементы и внутренние магистрали
Несколько рекомендаций по установке:
Вытяжной канал максимально высоко . Традиционно она ведет от потолка подвала к кровле здания и выходит примерно на 0,5-0,6 м над кровлей.
Вытяжку оборудуют вдоль наружной стены или параллельно одной из капитальных стен, если к ней примыкают другие помещения, например, ванные комнаты.
Подающая труба устанавливается над цементным основанием. или настил подвала, на высоте 0,3-0,4 м второй его конец выводят над землей.
Средний диаметр труб и воздуховодов 120-150 мм , для больших подвалов используют изделия до 200 мм.
При нарушении основных правил могут возникнуть проблемы. Например, если конец вытяжной трубы опустить хотя бы на 0,2-0,3 м ниже потолка, то в помещении появится сырость – застой воздуха под потолком приведет к образованию плесени.
Вариант №2 — принудительная вентиляция
Многие люди останавливаются на системе естественной вентиляции своего подвала и не задумываются о том, что она теряет свою эффективность из-за природных факторов.
Более предусмотрительные владельцы зданий идут дальше – дополняют конструкцию устройствами принудительной циркуляции воздуха. Проще говоря, установлены в трубах.
Если по каким-либо причинам воздух застаивается, включаются вентиляторы на приточном и вытяжном патрубках, в результате чего обеспечивается полноценная циркуляция
Как определить, что есть необходимость в установке дополнительного оборудования? Если, выходя с улицы или из жилого помещения, вы чувствуете нехватку свежего воздуха и пытаетесь проветрить подвал – естественная вентиляция не справляется.
Если жилое помещение обустраивается в цокольном или цокольном этаже, может возникнуть проблема с подачей слишком холодного воздуха через приточные устройства, особенно зимой.
Чтобы внутрь поступали уже нагретые воздушные массы, комплект или кондиционер. Кроме того, система оснащена дополнительной шумоизоляцией и качественными воздушными фильтрами.
Какую вентиляцию лучше выбрать? Считается, что наиболее целесообразен комбинированный метод, когда при недостаточной эффективности естественной циркуляции можно использовать принудительную.
Причины спертого воздуха могут быть и в недостаточной подаче, и в неправильном диаметре вытяжного канала, и в жаре, которая только что поселилась на улице. В такие моменты очень помогает недорогой вентилятор, подключенный к системе электроснабжения
Обычно вентиляторы и другие устройства «отдыхают» в межсезонье, когда воздухообмен происходит за счет разницы температур и давлений.
В холодную погоду часто приходится закрывать приточные устройства из-за слишком низкой температуры поступающего воздуха, а летом использовать вентиляторы или кондиционеры.
Правила устройства воздуховодов
Универсальной схемы обустройства системы вентиляции не существует – все зависит от объема помещения, конструкции здания в целом, климатических условий и даже материала, из которого построен дом.
Поэтому рассмотрим общие правила, которые могут пригодиться при монтаже вентиляционных каналов.
Особенности планирования и расчетов
Важные моменты — правильно рассчитать размеры комплектующих и выбрать место их установки.
Для обустройства коттеджа, предназначенного для постоянного проживания, лучше сделать систему принудительной вентиляции. Он может работать в автономном режиме и не зависит от природных факторов.
Для монтажа потребуются:
трубы для вытяжных и приточных каналов;
вентиляторы или другие выпускные устройства;
воздухозаборник для приточного воздуховода;
или козырек для вытяжного канала;
диффузоры, тройники и переходники для соединения труб.
Трубы асбестоцементные применяются все реже из-за хрупкости, особенностей транспортировки и монтажа. Но их не нужно утеплять, и они относительно недорогие.
Чаще применяют и изделия из оцинкованной стали. Первые отличаются легкостью обработки и малым весом, вторые – прочностью и длительным сроком службы.
Одним из наиболее распространенных элементов для системы вентиляции подвалов и погребов является канализационная труба, сечение которой зависит от размеров помещения
Как определить диаметр каналов? Для обустройства большого гаража, бассейна или подвала лучше пригласить специалистов, которые используют сложный алгоритм расчета, учитывающий все факторы.
А вот для установки вентиляционной системы в небольшом подвале частного дома можно применить универсальную схему подсчета.
Предположим, вам нужны воздуховоды для небольшого подвала площадью 10 м². Умножаем это число на средний коэффициент — предполагается, что для каждого кв. требуется квадратный метр 26 см² площадь поперечного сечения трубы: 10 x 26 = 260 см² .
Затем находим радиус по формуле: R = √(T/π): √(260:3,14) = 9,1 .
Умножаем радиус на 2, получаем внутренний диаметр: 9,1 х 2 = 18,2 см .
Поэтому рекомендуемый диаметр трубы для воздуховода составляет примерно 18 см.
Вы также можете использовать таблицы, предоставленные производителями воздуховодов, или онлайн-инструменты для расчета. Результаты будут более точными.
Рекомендации по установке оборудования
Предположим, что подвал в доме уже оборудован или находится в стадии строительства. Последовательность монтажа вытяжной и приточной магистралей значения не имеет.
В потолке необходимо сделать отверстие для трубы с учетом того, что она пойдет выше — либо по жилому помещению, либо по улице, у стены, но в утепленном варианте. Чаще всего это место в углу, возле дымохода или утепленной стены.
Рекомендуем ознакомиться с узлом проходной вентиляции через кровлю.
Коробка или труба вставляется в отверстие так, чтобы она опускалась ниже потолка не более чем на 100 мм. Оставшееся свободное пространство заливается раствором и изолируется
Канал выводят за пределы кровли не менее чем на 0,6 м, но иногда высота участка над поверхностью кровли достигает 1,5 м. Верхняя часть снабжена козырьком, чтобы в канал не попадал мусор и влага. Если еще установить дефлектор, то можно рассчитывать на увеличение тяги.
От перепада температур на внутренних стенках трубы будет осаждаться влага, поэтому в нижней части устанавливается сборник конденсата, который необходимо периодически спускать, если вода не испаряется естественным путем.
Далее приступайте к монтажу питающей линии. В противоположном углу или у стены закрепляется вторая труба. Его конец должен быть как можно ближе к полу – желательно на расстоянии 0,2-0,4 м.
Через отверстие в фундаменте труба выводится наружу и поднимается над поверхностью. Верхняя часть оснащается решеткой или сеткой.
Чем ниже входное отверстие, тем больше разница температуры и давления. Следовательно, циркуляция воздуха при максимально низком расположении приточного канала будет происходить активнее
Если не полениться и установить на трубы простые приспособления — заслонки, то поступление воздуха можно будет регулировать.
Для создания простейшей принудительной системы на обе трубы устанавливаются вентиляторы. В продаже можно найти бытовые приборы, рассчитанные на разные диаметры труб с круглым и прямоугольным сечением.
Вентилятор не должен работать постоянно. В периоды, когда естественной вентиляции достаточно для нормального воздухообмена, ее просто отключают
После установки системы необходимо ее протестировать. Для этого воспользуйтесь простым «бабушкиным» методом – поднесите к вытяжному отверстию лист бумаги. При хорошей тяге «прилипает» к решетке.
Вместо простыни можно использовать зажженную спичку — по наклону языка пламени можно судить об эффективности колпака.
Устраивать систему с одной трубой или другими неполноценными вариантами вентиляции нецелесообразно. Наиболее рациональной и простой в исполнении признана приточно-вытяжная вентиляция с двумя типами воздуховодов и элементами принудительной циркуляции.
Выводы и полезное видео по теме
Применение автоматики в самодеятельности:

Мнение пользователей о приточной вентиляции:

Какие трубы лучше подходят для вентиляции подвала:
0 Если дом строится опытными строителями, то даже при устройстве фундамента заботятся о вентиляции в подвале. Монтаж системы в подготовленные стены и пол значительно проще. .
Однако не отчаивайтесь, если дом уже построен, а вентиляция работает плохо — всегда можно найти способ повысить ее эффективность.
Есть вопросы по обустройству вентиляции в подвале? Задайте их под этой статьей — наши специалисты и другие посетители сайта постараются вам помочь.
Если вы хотите поделиться опытом собственного вентиляционного оборудования, расскажите об этом в разделе комментариев.
Каковы требования к вентиляции подвала?
Недавние исследования Бюро переписи населения Соединенных Штатов Америки по строительству показывают, что в США старые и небольшие дома чаще имеют подвал, чем большие дома, и что популярность подвалов снижается.
Подвальные помещения используются для различных целей, таких как развлекательные зоны, дополнительные спальни и складские помещения.
Каковы требования к вентиляции подвала?
Основным требованием к вентиляции как минимум является способность вентиляционной системы вытягивать и вводить одинаковый объем воздуха с часовой скоростью, соответствующей кв. . футов площади, для которой используется система, а также ее способность кондиционировать воздух до приемлемого уровня использования.
Из-за своего расположения подвальные помещения более подвержены накоплению влаги, а также росту плесени, а недостаточная или отсутствующая вентиляция может иметь тяжелые последствия в долгосрочной перспективе.
Агентство по охране окружающей среды рекомендует поддерживать оптимальный уровень влажности от 30 до 50 %. Хорошая вентиляционная система будет иметь приблизительно 0,35 воздухообмена в час, что означает, что объем воздуха в каждом помещении, в данном случае в подвале, заменяется 0,35 раза в час «новым или чистым воздухом»
Что такое система вентиляции подвала?
Система вентиляции подвала помогает ограничить количество избыточной влаги в воздухе, обеспечивая более естественный воздух для дыхания. Существуют различные методы и способы внедрения системы вентиляции в подвал, есть решения для домашних мастеров, а затем решения для более опытных профессионалов. , или Портативные средства.
Механическая система вентиляции включает удаление загрязненного воздуха и очищение воздуха в подвале и вокруг него с помощью вентиляторов, вентиляционных отверстий и встроенных очистителей воздуха. В случае этого типа это, скорее всего, будет стационарная установка и, возможно, придется соответствовать местным и государственным нормам. Эти правила в основном связаны с фильтрацией отработанного воздуха и выбросом вредных веществ в атмосферу
Естественная вентиляция перемещает воздух по подвалу, используя естественный поток воздуха через окна, вентиляционные отверстия и другие отверстия. Этот метод будет неэффективен в помещениях с высокой влажностью, так как «свежий воздух» также будет содержать влагу. Этот метод также может оказаться нежизнеспособным, если воздух не может циркулировать в этом районе.
Переносная вентиляция используется в местах, где нет отверстий, окон или вентиляционных отверстий, и установка механической системы нецелесообразна. Тип системы или метода зависит от размера области и размера проблемы.
Естественно, чем сложнее система, тем дороже она будет. Поэтому рекомендуется провести тщательный осмотр вашего подвала и устранить любых других возможных участников.
Возможно, потребуется консультация специалиста, чтобы убедиться, что установлена надлежащая система вентиляции в подвале и что система обеспечивает необходимый контроль воздушного потока и влажности. Профессионал также сможет проконсультировать вас по местным правилам.
Как работает вентиляция в подвале?
Поскольку влажность воздуха будет разной в разных местах, а также в зависимости от времени года, важно точно знать, чего вы хотите достичь
Вентиляционная система, будь то самодельная система или профессиональная установка идеально удалит насыщенный влагой воздух из подвала, заменив его свежим воздухом с меньшей влажностью. Если влаги меньше, вероятность сырости, плесени и гниения значительно снижается, и подвал не будет темным, сырым и липким помещением, в которое никто не любит заходить.
Конечно, следует иметь в виду, что причиной влажности или сырости в подвале могут быть и другие источники, такие как стены, не прошедшие гидроизоляцию, необлицованные или плохо установленные теплопроводы и протекающие водопроводные трубы, если они не Если их устранить, то даже самая сложная система вентиляции окажется неэффективной.
Как обеспечить свежий воздух в подвале?
Если в вашем подвале есть по крайней мере два окна, регулярная вентиляция является хорошей альтернативой для борьбы с влажностью и одновременной экономией энергии. Коробчатые вентиляторы могут быть встроены в окна. Напольные вентиляторы и осушитель — еще один вариант, который может помочь поддерживать достаточную вентиляцию подвала.
Другим вариантом является установка вытяжных вентиляторов, которые взаимодействуют с вентиляционными отверстиями, расположенными по всему подвалу. Эти вентиляторы могут быть установлены в окнах или для их установки может потребоваться прорезать перегородку. Эти блоки часто оснащены датчиками влажности, которые запускают вентиляторы при обнаружении сырости в подвале.
Это, безусловно, идеально подходит для предотвращения образования отложений, плесени и повреждения водой, а также поддерживает влажность на приемлемом уровне. Другим вариантом может быть установка блока переменного тока в оконную раму (также известный как «WindowShakers»)
Сколько вентиляционных отверстий должно быть в подвале?
Общее эмпирическое правило заключается в том, что на каждые 300 кв. футов площади подвала приходится одна вентиляция, если подвал был обработан пароизоляцией/гидроизоляционным материалом. В случае, если подвал не обрабатывается пароизоляцией/герметиком, рекомендуется большее количество вентиляционных отверстий, не менее 1 вентиляционного отверстия на каждые 150 кв. футов подвального помещения.
Наличие большего количества вентиляционных отверстий, чем требуется, не будет проблемой, так как вентиляционные отверстия могут быть открыты или закрыты в зависимости от необходимости. Несмотря на то, что эти вентиляционные отверстия имеют решающее значение для всего процесса, они должны быть защищены от проникновения вредителей и грызунов.
Поможет ли вентилятор снизить влажность в подвале?
Чтобы узнать, поможет ли вентилятор снизить влажность, важно сначала узнать, что такое влажность.
Влажность – это концентрация влаги, удерживаемой воздухом. Процент влаги, удерживаемой в воздухе, зависит от того, где вы находитесь, в местах с более высокой температурой окружающей среды воздух будет содержать более высокое содержание влаги.
Влажность вызывает дискомфорт в теплую погоду и может создать питательную среду для плесени и грибка.
Вентилятор сам по себе мало что сделает для снижения влажности в подвале без дополнительных приспособлений, таких как вентиляционные отверстия или вытяжные вентиляторы.
Процесс осушения зависит от вытеснения плохого воздуха и поступления хорошего воздуха. Добавление осушителя будет отличным способом улучшить процесс вентиляторов и фундамент подвала. Области с меньшей влажностью смогут избежать некоторых стратегически расположенных вентиляторов и осушителей.
Как проверить качество воздуха в подвале?
Существуют различные способы проверки качества воздуха с помощью самодельного тестера и тампонов. Хороший визуальный осмотр время от времени может иметь большое значение для выявления потенциальных опасностей, которые могут повлиять на качество воздуха. Накопление плесени и грибка хорошо заметно и должно быть устранено как можно скорее.
Проверка качества воздуха рекомендуется на регулярной основе , особенно если после пребывания в этом районе в течение разумного времени возникают следующие симптомы.
Такие симптомы, как сухость и раздражение глаз.
Гиперчувствительность и аллергия.
Заложенность носовых пазух.
Кашель и чихание.
Головокружение.
Целесообразно приобрести внутренний монитор качества воздуха, а также установить датчики угарного газа.
