Установка пластиковых окон в деревянном доме с обсадой

Частный дом дает намного больше комфорта по сравнению с квартирой в многоэтажке. Здесь просторнее, тише, нет соседей с вечным ремонтом, шумом или подтоплениями. Однако коттеджи приходится отапливать самостоятельно, что требует немалых расходов. Уменьшить траты на обогрев помогает установка в деревянный дом окон ПВХ.

Главное — соблюдать правила установки, поскольку монтаж пластиковых окон в деревянном доме имеет немало особенностей. Они связаны со свойствами дерева, которое живет своей жизнью даже после долгой просуши. Древесина чутко реагирует на перемены влажности и температуры. Высыхая или напитываясь влагой, она меняет размеры, поэтому даже старые постройки испытывают незначительные колебания. Новые же постройки усаживаются не менее полутора лет, даже если они возводятся из высушенного клееного бруса. Именно поэтому очень важна правильная вставка профилей и стеклопакетов.

Ставить окна ПВХ можно в деревянный дом из оцилиндрованного, клееного бруса, а также из любых пород дерева.

Главное — помнить о неизбежной усадке. Усадочные процессы делают установку пластиковых окон возможной только при условии, что:

• оконные профили выбраны правильно в соответствии с типом проема;
• соблюдена правильная технология обустройства оконных проемов.

Рекомендуется устанавливать профили класса А. Они отличаются усиленными рамами, наружная стенка которых имеет толщину не менее 3 мм, что придает им дополнительную устойчивость. Внутри имеется армирующая вставка, тоже повышающая стабильность. Такой профиль способен прослужить в средней полосе России до полувека без потери характеристик.

Выбирать профиль класса B не рекомендуется. Он дешевле, но его пластик мягче, тоньше, что ведет к быстрому появлению царапин, пожелтению. Такие конструкции подходят только маленьким оконным проемам с минимальными нагрузками.

Обычно частные деревянные дома оснащаются рамами из дерева. Они хорошо вписываются в общий стиль здания, но плохо защищают от шума, легко бьются, их приходится регулярно подкрашивать, заклеивать на зиму, включая стыки внутри, между рамами.

Замена окон на пластиковые избавляет от этих трудностей.

Другие преимущества:

• Высокая теплоизоляция. Если вставить пластиковые окна в деревянный дом, он станет ощутимо теплее. Уйдут сквозняки, снизятся расходы на отопление, особенно при выборе энергосберегающих стеклопакетов.
• Звукоизоляция. ПВХ-остекление намного лучше защищает от шума, чем оконные рамы из дерева. Это особенно важно, если дом стоит рядом с дорогой, вокзалом или другим шумным объектом.
• Повышенная прочность. Стеклопакеты более устойчивы к воздействию ветра, дождя с градом, резким изменениям температуры по сравнению с деревянными рамами. При выборе закаленных стекол или триплексов их будет практически невозможно разбить.
• Поддержка взломоустойчивой фурнитуры. Для частного сектора это очень важно, поскольку защищает от грабителей.
• Многофункциональность. Пластиковые окна в деревянном доме могут открываться любым способом — распашным, поворотно-откидным, фрамужным. Они поддерживают разные варианты декорирования, популярны изделия с раскладкой, имитирующей многостекольные конструкции, или с витражами.
• Простота ухода. ПВХ-профили не желтеют, их легко мыть, они способны сохранять изначальный вид долгие десятилетия.

Трехкамерный профиль, соответствующий стандартам для средней полосы России. Самый недорогой из всей линейки. Поддерживает стеклопакеты толщиной до 24 мм. Подходит как для теплого остекления отапливаемых зданий, так и для дачных домов сезонного проживания.

Пятикамерный профиль, способный выдержать даже сильные морозы. Поддерживается остекление толщиной до 40 мм, что расширяет тепло- и звукоизоляционные возможности. Отличается фирменным изяществом.

При хороших теплозащитных свойствах дает улучшенную освещенность, поскольку пропускает на 10% больше солнечного света за счет тонких (но прочных) рам.

Еще один пятикамерный профиль, дающий превосходную защиту от тепловых потерь при внешней утонченности. Подходит для окон, выходящих на север.

Шестикамерный профиль, обеспечивающий лучшую звукоизоляцию. Заглушает до 45 дБ уличного шума, за счет чего подходит зданиям, расположенным вблизи шумных производств, автомагистралей, железных дорог, других громких объектов.

Шесть воздушных камер и монтажная глубина 86 мм дают возможность устанавливать стеклопакеты толщиной до 53 мм. Вместо стального армирования эти профили усиливаются фиброволокном — особым материалом производства Rehau, прочностью не уступающим металлу, но отличающимся малым весом и низкой теплопроводностью. Это самые теплые окна, подходящие домам с пассивным отоплением.

Пластиковые окна не всегда визуально сочетаются с деревянными постройками. Обычно они имеют яркий белый цвет, контрастирующий с деревом. Однако этот недостаток легко исправляется особой отделкой ПВХ-профилей — ламинацией. Технология представляет собой наклеивание на раму при помощи специального состава и высокой температуры пленки, которая полностью имитирует цвет и фактуру натурального дерева. Наклеиваться пленка можно как снаружи, так и с внутренней стороны окна. Процедура проводится до установки в дом.

Внутренняя и наружная стороны могут совпадать или отличаться цветами и текстурами. Поддерживаются имитации разных пород дерева — как светлых, так и темных. Чтобы избежать контраста с белыми оконными торцами, профили изготавливаются с окрашиванием в массе — на этапе производства им придается светло-коричневый (карамельный) или темно-коричневый оттенок.

Кроме имитации дерева возможна ламинация под металл, а также применение однотонного цвета из широкой палитры.

Создай окно согласно своим представлениям

Мы предоставляем возможность подобрать вариант оформления, который бы максимально соответствовал стилю и вашим требованиям.

Махагон

Темный дуб

Светлый дуб

Зимний дуглас

Береза розовая

Орегон

Светло-серый

Серый агат

Коричневый каштан

Шоколадно-коричневый

Винно-красный

Kensington Grey

Агатовый серый

Темно-синий

Светло-синий

Светло серый

Кремовый

Желтый

Серебро

Шампань

Коричневый

Золото

Черный

Темное золото

Перед тем как ставить пластиковые окна в деревянный дом, рекомендуется выждать не менее года, чтобы произошла усадка. Лучше, если перед монтажом пройдет больше полутора лет. После этого срока усадочные процессы значительно снизятся, хоть и не прекратятся окончательно. Иначе ПВХ-профили пойдут волнами, искривятся или необратимо деформируются.

Если ждать некогда, возможно крепление пластиковых окон с обустройством компенсационного зазора. В оконный проем деревянного дома сверху и снизу вставляются доски, обмотанные паклями. По мере усадочных процессов эти доски будут выбиваться. Если же дом уже достаточно старый, ПВХ профиль можно закрепить и без зазора. Однако для надежности рекомендуется установить его в окосячку. Сделать ее правильно самостоятельно довольно непросто, поэтому лучше пригласить профессионалов, знающих все тонкости усадочных процессов.

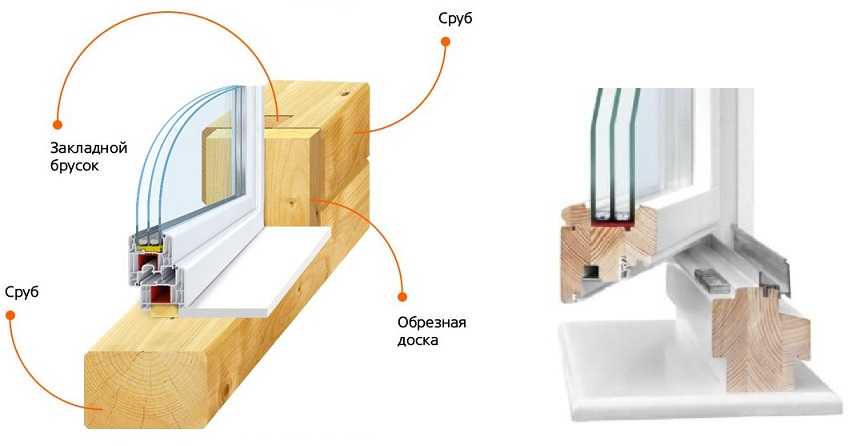

Окосячка — она же обсада, она же лафет — это конструкция, призванная принять на себя нагрузку, возникающих в оконном проеме при усадке. Ее создание обязательно для пластиковых окон, вставляемых в деревянный дом.

Обсада бывает трех видов:

• закладной брус;
• шип;
• колода.

Первый вид самый простой. В боковых сторонах оконного проема выпиливается паз размерами 50х50 миллиметров. В этот пропил вставляется брусок соответствующего размера, предварительно обмотанный уплотнителем из льна или джута. Затем к бруску крепится собранная из досок боковая сторона обсадной коробки.

Второй вид — шип — устраивается так же, однако здесь боковины изготавливаются монолитными, из единого бруска, которому придается сечение в виде буквы Т. Это повышает надежность обсады, но сделать такую форму труднее.

Третий вид обратен первым двум: торцам оконного проема придается форма гребня, на который насаживаются доски окосячки с заранее изготовленным пазом. Этот способ придает обсаде наибольшую прочность.

• Чтобы установка пластиковых окон в деревянном доме прошла без повреждений, нужно соблюдать размер деформационных зазоров. Они определяются нормами, которые зависят от того, новый дом или старый, сколько у него этажей, какова влажность и вид бруса. Зазор не должен быть слишком маленьким.

• Окосячка обычно делается из брусьев размером 150х100 мм. При этом брусья не должны быть слишком длинными, чтобы они не зажались при усадочном процессе между венцами. ПВХ-рамы устанавливаются так, чтобы крепеж не доставал брусьев стены, не мешая им смещаться при усадке.
• Не рекомендуется применять обычную монтажную пену для деформационного зазора. Она плохо сжимается, но легко передает нагрузку раме, искривляя ее, что может привести к повреждению. Лучше применять специальную эластичную пену.
• Чтобы окна прослужили дольше, лучше обустроить лафет из клееного бруса. Если вставляются крупные панорамные окна, то для их упрочнения применяются усиливающие фермы.
• Монтажно-оконные работы не рекомендуется проводить зимой, когда температура опустилась ниже -10 градусов Цельсия, особенно если дует ветер. Чтобы достичь лучших результатов, работу лучше выполнять как минимум вдвоем, а лучше обратиться к команде профессионалов, что убережет от ошибок, потерь средств и времени.

Отправьте заявку и узнайте
стоимость Вашего окна!

ЗАКАЗАТЬ ЗАМЕР

Написать директору

Установка пластиковых окон в деревянном доме по всем правилам

Из-за особенностей деформации срубов и каркасных конструкций такая задача как установка пластиковых окон в деревянном доме может быть качественно решена только мастерами с высокой квалификацией. Все дело в том, что здания из натуральной древесины отличаются от кирпичных и бетонных в первую очередь большей подвижностью — и это нужно учитывать при проектировании и монтаже металлопластиковых окон.

Монтировать металлопластиковые конструкции в доме из дерева можно — но при этом следует принять во внимание все факторы, которые будут определять поведение окна после установки. Соблюдение правил монтажа окон здесь предельно важно, потому что последствия ошибок проявятся почти сразу и будут весьма заметными.

Демонтаж старых окон в деревянном доме

Если речь идет о новостройке, то демонтировать ничего не придется.   А вот в здании, которое уже эксплуатируется, скорее всего, стоят старые деревянные рамы — поэтому начинается установка окон в деревянном доме с демонтажа старых конструкций.

Демонтаж таких окон обычно не вызывает сложностей:

• Створки  старых окон со стеклами снимаются с петель.
• Демонтируются подоконники и отливы.
• Стекла вынимаются из глухих частей рам.
• Старые рамы аккуратно извлекаются из оконных проемов.

Возможность сохранения рам зависит от того, как именно они были закреплены. Как правило, крепление позволяет извлечь деревянную раму из обсады, не повредив ее. Если же не получается — раму окна распиливают в нескольких местах и извлекают.

Обсада для окон в деревянном доме

Прежде чем вставить окна в деревянный дом, нужно подготовить проемы. Эта задача в разы сложнее, чем при монтаже пластиковых окон в здание из кирпича или бетона: напрямую крепить раму к краю сруба из бревна или бруса нельзя. Конструкция из натуральной древесины подвержена различным деформациям, связанным с изменениями температуры и влажности — так что напрямую закрепленное окно будет постоянно смещаться в оконном проеме. Ни о какой герметичности и теплоизоляции речь не идет.

Для установки окна в проем сруба из бруса или бревна обязательно устанавливается вспомогательная конструкция — обсада или окосячка:

• Окосячка представляет собой прямоугольный короб, размеры которого чуть меньше размеров оконного проема. Если выполняется замена окон в старом деревянном доме, то зазор между окосячкой и проемом делают минимальным, если пластиковые окна нужно поставить в новый сруб — то сверху оставляют минимум 50-70 мм свободного пространства на усадку.
• Делают обсаду из сухой струганой доски или специального оконного лафета. Соединяется обсада с оконным проемом по принципу «шип в паз»: так перекрывается зазор между деталями, но при этом сохраняется подвижность соединения.
• Благодаря такой конструкции даже при изменении линейных размеров сруба окно в обсаде не подвергается нагрузкам. Окосячка просто смещается по бревнам или брусьям — при этом герметичность соединения практически не нарушается.

Крепление окна в оконном проеме деревянного дома

Монтаж пластиковых окон в деревянном доме выполняется по следующему алгоритму:

• Сначала (если это предусмотрено конструкцией) монтируется подоконник. Способ крепления подоконной доски зависит от конфигурации проема, но чаще всего используются Z-образные кронштейны или же подоконник крепят саморезами к нижней доске оконной обсады. Иногда подоконник просто не ставят — в этом случае его функцию выполняет часть оконной окосячки внутри помещения.

Обратите внимание! Как правило, для установки подоконника в краях деревянного короба по периметру проема делают вырубки. Это дает возможность завести края подоконника за проем, зафиксировать его и избежать смещения подоконной доски в дальнейшем.

• Затем пластиковое окно готовят к монтажу, снимая створки и извлекая стеклопакет из глухой части конструкции. Установка рамы со снятыми деталями требует меньших усилий.
• Раму размещают в оконной обсаде и тщательно выравнивают с помощью опорных колодок и монтажных клиньев.
• Для фиксации рамы ПВХ-окна могут использоваться саморезы или монтажные пластины из оцинкованной стали. При этом нужно следить, чтобы крепление было зафиксировано только в обсаде и не проходило ее насквозь, иначе окно будет жестко скреплено с основным срубом. Нарушение этого правила приведет к деформации конструкции после установки в результате усадки дома.
• На зафиксированную раму навешиваем створки, в глухие части окна устанавливаем стеклопакеты. Делать это нужно до запенивания монтажного шва: при расширении монтажная пена может частично деформировать раму, что приведет к проблемам с открыванием /закрыванием.

Устройство монтажного шва при установке пластикового окна

Правильная установка пластиковых окон в частном доме из бревна или бруса предполагает устройство монтажного шва с применением паропроницаемых и пароизоляционных монтажных лент. При этом монтажные ленты наклеивают на раму окна еще до подготовки к установке: это облегчает работу мастеров и позволяет экономить время.

Зазор между оконной рамой и обсадой окна заполняют саморасширяющейся полиуретановой пеной. При этом:

• Пену задувают небольшими порциями, контролируя ее расширение и не допуская появления крупных полостей и пустот.
• При запенивании монтажного шва обязательно следят, чтобы расширяющаяся пена не выгибала раму: это может привести к растрескиванию стеклопакетов или затруднению движения створок.

После заполнения шва монтажной пеной со стороны помещения его перекрывают пароизоляционной монтажной лентой. Края ленты фиксируются на профиле и на оконной обсаде.

Усадка деревянного дома

Ключевой фактор, который учитывают при установке пластикового окна в деревянный дом — его усадка. Чем выше влажность древесины, из которой построено здание, и чем меньше времени прошло с момента сборки сруба, тем сильнее будет линейная деформация стен. При использовании клееного бруса камерной сушки усадка сруба будет минимальной — но и в этом случае пренебрегать правилами монтажа не следует.

Рекомендаций здесь несколько:

• Во-первых, установку пластиковых окон нужно проводить только после того, как завершится первичная усадка здания после постройки. До этого в оконных проемах устанавливаются обсады без рам.
• Даже выстоянный сруб дает усадку — просто она менее выражена. Потому и в этом случае нельзя пренебрегать мерами по ее компенсации: обязательно монтируется коробка для окна и обязательно оставляются усадочные зазоры.
• Если окна ставятся в старый дом, то его усадка будет минимальной. Но при этом деформации деревянного здания все равно может повредить пластиковую конструкцию, потому ее учитывают при проектировании и монтаже.

Все это — аргументы в пользу того, чтобы поручать монтаж пластиковых окон в деревянном доме мастерам с высокой квалификацией. И еще одно обязательное требование — знание специфики именно деревянных домов: навыки установки окон в дома из кирпича и бетона здесь пригодится не в полном объеме. Более того — соблюдение некоторых правил может даже повредить!

Узнайте больше о всех преимуществах оконных и дверных систем WDS 8S, WDS 7S, WDS 6S, WDS 5S. Для заказа окон WDS в вашем городе советуем обращаться в брендовые салоны, представленные в разделе «Где купить». Чтобы ознакомиться с другими материалами, перейдите в раздел «Все статьи».

Монтаж окон новостроек | Pella

Узнайте у наших опытных специалистов, как установить окна Pella в новой конструкции или при полном удалении сайдинга или отделки.

Выберите тип рамы

Инструкции по установке гребенчатых стержней

Установка новой конструкции после наклеивания окон на стержневые гребни

Окно устанавливается на несущей стене с обшивкой после того, как строительная пленка установлена ​​на место. Затем он прикрепляется с помощью гвоздей и соединяется со строительной пленкой с помощью гидроизоляционной ленты.

Инструкции

Смотреть видео

Установка новой конструкции перед монтажной обшивкой для окон с гвоздями

Окно устанавливается на несущей стене с обшивкой или без нее до укладки строительной обшивки. Затем он прикрепляется с помощью гвоздей и соединяется со строительной пленкой с помощью гидроизоляционной ленты.

Инструкции

Смотреть видео

Новая строительная установка с водоотталкивающей обшивкой для гвоздей Fin Windows

Окно или дверь устанавливаются на несущей стене с водонепроницаемой обшивкой. Затем он прикрепляется с помощью гвоздей и герметизируется на водонепроницаемой оболочке.

Инструкции

Смотреть видео

Установка новой конструкции в кирпичную конструкцию для окон с гвоздями

Окно или дверь устанавливается на бетонную или каменную стену с помощью деревянной распорки. Затем он прикрепляется с помощью гвоздя и приклеивается к деревянному кольцу.

Инструкции

Смотреть видео

Установка новой конструкции с гвоздевым гребнем над сплошной внешней изоляцией толщиной 1 1/2–2 дюйма с использованием опорных кронштейнов с грубым отверстием.

(подана заявка на патент)

Окно устанавливается на стену со сплошными наружными изоляционными панелями. Затем он поддерживается с помощью опорных кронштейнов в каждом месте прокладки, прикрепленных с помощью ребра гвоздя, установленного поверх внешней жесткой изоляции, к водонепроницаемому барьеру.

Инструкции

Полная замена рамы после удаления кирпичной формы или обшивки или обрезки сайдинга для гвоздя Windows

Существующее окно или дверь и деревянная кирпичная лепнина или отделка удаляются. Новое окно или дверь с гвоздевым гребнем герметизируют и прикрепляют к стене в проеме, оставшемся после удаления существующей кирпичной формы и окна или двери. Затем внешняя отделка используется для покрытия ребра гвоздя.

Инструкции

Смотреть видео

Кладочная конструкция для окон с блочной рамой

Окно устанавливается на бетонную или каменную стену. Затем он прикрепляется с помощью винтов через раму или зажимы и приклеивается к внешнему кирпичу, сайдингу или штукатурке.

Инструкции

Смотреть видео

Установка новой конструкции после обшивки эркера или арочного окна

Окно или дверь устанавливаются на несущей стене с обшивкой после укладки обшивки. Затем он крепится к стене и соединяется со строительной пленкой с помощью гидроизоляционной ленты.

Инструкции

Облицовка наружной угловой ниши/носа с изголовьем и седельной доской

Английский

Испанский

Клебанный наружный лук без головы и доски сидений

Английский

Испанский

. Садовое окно

Английский

Испанский

ThermaStar от Pella® и Encompass от Pella® Double-Hung and Cosment Bay

Английский

Испанский

ThermaStar от Pella и Encompass от Pella Bow без изголовья и сиденья

Английский

Испанский

Установка в новой конструкции в кирпичной конструкции для окон с кирпичной опалубкой

Окно или дверь устанавливается в бетонную или каменную стену с деревянными накладками . Затем он прикрепляется с помощью рамных винтов или зажимов и прикрепляется к деревянной опоре с помощью формы для кирпича.

Инструкции

Смотреть видео

Новая конструкция Монтаж в каменной кладке для окон с фланцем заподлицо

Окно или дверь устанавливается в бетонную или каменную стену с помощью деревянной распорки. Затем он прикрепляется с помощью рамных винтов или зажимов и герметизируется к деревянной опоре с помощью фланца заподлицо.

Инструкции

Смотреть видео

Полезные ресурсы

• проектирование

  Программа для подрядчиков Pella

  Станьте сертифицированным подрядчиком Pella® и позвольте нам помочь вашему бизнесу.

• contact_support

  Центр поддержки

  Свяжитесь с нами, если у вас есть вопросы об окнах, дверях патио или входных дверях.

• build

  Руководства по установке

  В одном пакете вы найдете все необходимое для вашего типа конструкции.

• описание

  Гарантия на продукт

  Всегда читайте гарантию Pella перед покупкой или установкой продукта Pella®.

Как установить виниловый сайдинг — Институт винилового сайдинга

Материалы

Обшивка/щитовая панель

Виниловый сайдинг следует укладывать поверх обшивки, которая обеспечивает гладкую, плоскую поверхность. Обратитесь к местным строительным нормам для требований к обшивке. Виниловый сайдинг ни в коем случае нельзя укладывать непосредственно на стойки без покрытия. В качестве альтернативы доступна установка определенных типов вставных профилированных пенопластовых подкладок для различных стилей винилового сайдинга. Некоторые производители винилового сайдинга не рекомендуют использовать вставные подложки с определенными конфигурациями винилового сайдинга.

Обшивка Возможность гвоздя

Виниловый сайдинг можно укладывать поверх обычной деревянной обшивки, такой как фанера, ориентированно-стружечная плита (OSB) или другие материалы (например, пенопластовая изоляционная обшивка). Толщина деревянной обшивки учитывается как общая толщина, на которую крепеж должен проникнуть в материал, который можно прибить гвоздями, обычно 1 1/4 дюйма (32 мм). Но пенопластовая обшивка не способствует удержанию крепежа, поэтому ее толщину нельзя засчитывать в общую сумму. В этом случае крепеж должен быть достаточно длинным, чтобы проникнуть сквозь обшивку и на 1 1/4 дюйма (32 мм) в деревянный каркас.

Водостойкий барьер

Виниловый сайдинг следует укладывать поверх непрерывного водонепроницаемого барьера, чтобы остановить проникновение случайной воды. Дополнительные сведения о водонепроницаемых барьерах см. в разделе «Важные примечания». Ознакомьтесь с местными строительными нормами и требованиями для вашего географического региона.

Оклад

Оклад, соответствующий нормам, должен быть интегрирован с водонепроницаемым барьером и нанесен вокруг окон, дверей и других проемов. На внутренние и внешние углы, а также на пересечение стен и кровли также следует нанести оклад, чтобы предотвратить проникновение воды.

---

Как измерить

Оценка необходимых материалов

• Все дома можно разделить на прямоугольники или треугольники или их комбинацию.
• Облицовочную площадь можно определить, измерив высоту и ширину дома, включая окна (рис. 11).
• Суммируйте все измерения площадей, на которые нужно установить стороны. Окна и двери обычно не вычитаются. Их включение обеспечит коэффициент учета отходов. Если окна и двери очень большие (например, гараж или раздвижные стеклянные двери), можно сделать некоторые вычеты (рис. 12-14).
• Чтобы оценить необходимое количество стартовой полосы, измерьте погонные футы вокруг всего основания дома.
• Добавьте сайдинг ко всем оценкам материалов, чтобы учесть отходы, в зависимости от уклона крыши и других факторов, характерных для дома.
• Чтобы оценить общее количество необходимых крепежных элементов, умножьте общую площадь сайдинга на 0,005 для алюминиевых гвоздей и на 0,01 для кровельных гвоздей, скоб и шурупов.
• Каждые 100 квадратных футов (9,29 квадратных метра) в целях заказа называются «квадратами».

ПРИМЕЧАНИЕ. Количество необходимого сайдинга/отходов, образующихся при вертикальном сайдинге, будет определяться соотношением высоты стены и длины панелей.

Высота (футы/метры)
x ширина (футы/метры)
= (квадратные футы/метры)

(квадратные футы/метры)

Рисунок 12. Площади фронтонов

• Каждые 100 квадратных футов (9,29 квадратных метра) называются квадратом для целей заказа.

½ (A + B) x C + ½ B x D
= общая площадь фронтона (квадратные футы/метры)

метров)


= (квадратные футы/метры)

Рисунок 14. Площади мансардных окон

---

Расчетный лист

Загрузите расчетный лист здесь.

---

Варианты крепежа

При установке винилового сайдинга используйте алюминиевые, оцинкованные стальные или другие устойчивые к коррозии гвозди, скобы или шурупы. Алюминиевые детали отделки требуют креплений из алюминия или нержавеющей стали. Все крепежные детали должны проникать как минимум на 1 1/4 дюйма (32 мм) в материал, который можно прибить гвоздями, например, в деревянную обшивку и каркас (рис. 15).

Если застежка должна проникнуть сквозь материал, который нельзя прибить гвоздями, например пенопласт, толщина этого материала не учитывается при подсчете общего количества. В таких случаях застежка должна быть достаточно длинной, чтобы проникнуть сквозь не прибиваемый гвоздями материал, а затем на 1 1/4 дюйма (32 мм) в деревянный каркас или другой материал, прибиваемый гвоздями. (Ознакомьтесь с инструкциями производителя сайдинга и вашими местными строительными нормами, чтобы узнать о вариантах, которые могут применяться к конкретным сайдингам или географическим районам.)

Гвозди

Шляпки гвоздей должны быть не менее 5/16 дюйма (7,9 мм) в диаметре. Диаметр хвостовика должен составлять 1/8 дюйма (3,2 мм) (рис. 15).

Рисунок 15.

---

Процедура крепления

Виниловый сайдинг может расширяться и сужаться на 1/2 дюйма (12,7 мм) или более на 12 футов 6 дюймов (3,81 м) в длину при нормальных круглогодичных изменениях температуры. Независимо от того, используете ли вы гвоздь, шуруп или скобу для крепления сайдинга, необходимо соблюдать следующие основные правила:

• Убедитесь, что панели полностью зафиксированы по всей длине нижней части, но не прилагайте к ним усилий при креплении.
• Не вбивайте головку крепежа слишком сильно в край гвоздя сайдинга. Оставьте зазор примерно 1/32 дюйма (0,8 мм) (толщина десятицентовой монеты) между головкой крепежа и винилом. Плотное прибивание гвоздями, шурупами или скобами приведет к короблению винилового сайдинга при изменении температуры (рис. 16).
• При креплении начинайте с центра панели и двигайтесь к концам.
• Отцентрируйте крепежные элементы в пазах, чтобы обеспечить расширение и сжатие сайдинга (рис. 17).
• Закрепите крепеж прямо и ровно, чтобы предотвратить деформацию и коробление панели (рис. 18).
• Размещайте крепежные элементы на расстоянии не более 16 дюймов (406 мм) для горизонтальных панелей сайдинга, каждые 12 дюймов (305 мм) для вертикальных панелей сайдинга и каждые 8–12 дюймов (203–305 мм) для аксессуаров. Эти расстояния могут быть увеличены, если изготовитель разрешает большее расстояние на основе испытаний на ветровую нагрузку. Начните крепить вертикальный сайдинг и угловые стойки в верхней части самых верхних пазов, чтобы удерживать их на месте (рис. 19).). Поместите все остальные крепления в центр пазов.
• Если прорезь для гвоздя не позволяет центрировать/закрепить на поверхности, которую можно прибить гвоздями, используйте дырокол для прорези, чтобы расширить прорезь и обеспечить центрирование крепежного элемента.

Рис. 16.

Рис. 17.

Рис. 18.

Рис. 19.

Винтовые крепления

Винтовые крепления можно использовать, если винты не ограничивают нормальное расширение и сжатие панели винилового сайдинга стена. Винты должны располагаться по центру прорези с расстоянием примерно 1/32 дюйма (0,8 мм) между головкой винта и винилом. Шурупы должны проникать в каркас или обшивку не менее чем на 1 1/4” (32 мм) и должны быть:

• Размер № 8, с головкой фермы или плоской головкой
• Коррозионностойкий саморез из листового металла

Скобы

Если вместо гвоздей или шурупов используются скобы, проконсультируйтесь с местными строительными нормами. Производитель может разрешить использование скоб в качестве альтернативы гвоздям. Обязательно соблюдайте любые ограничения в отношении расчетного давления ветровой нагрузки при установке сайдинга с помощью скоб. Скобы должны (рис. 20):

• Не менее 16 калибра, полусплющенные до эллиптического поперечного сечения.
• Проникайте в каркас или обшивку не менее чем на 1 1/4 дюйма (32 мм) или в соответствии с инструкциями производителя.
• Должен быть достаточно широким в верхней части, чтобы обеспечить свободное движение сайдинга (приблизительно 1/32 дюйма [0,8 мм] от кромки для гвоздей).

Рис. 20.

Рис. 21.

---

Резка сайдинга

При резке винилового сайдинга или софита соблюдайте следующие рекомендации:

• Защитные очки всегда рекомендуются для всех операций по резке и забиванию гвоздей. Как и при любых строительных работах, используйте надлежащее защитное оборудование и соблюдайте правила безопасного строительства.
• При работе с циркулярной пилой всегда устанавливайте полотно с мелкими зубьями (фанерное) назад, чтобы рез был более ровным и чистым, особенно в холодную погоду (рис. 21). Режьте медленно. Не пытайтесь резать другие материалы, кроме винила, пильным диском с обратным направлением. Внимание! Использование загнутого назад лезвия на любых других материалах может быть небезопасным.
• При работе с ножницами по металлу не смыкайте лезвия полностью в конце рабочего хода для получения более аккуратного и чистого среза (рис. 22).
• С помощью универсального ножа или инструмента для надрезов сделайте надрезы на виниле лицевой стороной вверх со средним давлением и сломайте его пополам. Нет необходимости прорезать винил полностью (рис. 23).

Рис. 22.

Рис. 23.

---

Подготовка стен

Плоская, ровная поверхность стены необходима для правильной установки винилового сайдинга. Установить прошивку до , начиная применять сайдинг.

Перед установкой винилового сайдинга на дом необходимо нанести водостойкий барьер, если он еще не установлен. Дополнительные сведения о водонепроницаемых барьерах см. в разделе «Важные примечания». Обратитесь к местным строительным нормам и правилам, чтобы узнать о требованиях в вашем регионе.

Убедитесь, что конструкция стены обеспечивает проникновение крепежа в древесный материал в общей сложности на 1 1/4 дюйма (32 мм). Если стена покрыта пенопластовой обшивкой, убедитесь, что гвозди достаточной длины, чтобы проникнуть в каркас за пенопластом на 1 1/4 дюйма (32 мм). Убедитесь, что любые полосы обшивки имеют достаточную толщину, чтобы обеспечить эту глубину проникновения, или покройте их деревянной обшивкой, чтобы обеспечить необходимую глубину.

Новое строительство

• Совет: Чтобы уменьшить вероятность сжатия плиты пола, перед установкой винилового сайдинга по всему дому необходимо установить или хранить гипсокартон, кровлю или другие тяжелые строительные материалы. Сжатие плиты пола может привести к короблению сайдинга в месте пересечения пола и стены.

Замена сайдинга

• Прибейте ослабленные доски существующего сайдинга и замените гнилые (рис. 24). Не устанавливайте виниловый сайдинг на гниющую древесину.
• Соскребите отслаивающийся герметик и повторно замажьте окна, двери и другие участки для защиты от проникновения влаги.
• Удалите все выступы, такие как желоба, водосточные трубы и осветительные приборы.
• Проверьте ровность всех стен и при необходимости установите планки обрешетки. При установке планок обрешетки примите соответствующие меры для создания гладкой и сплошной поверхности. (рис. 25).

Рис. 24.

Рис. 25.

ПРИМЕЧАНИЕ: В случаях, когда необходимо обрезать нижнюю часть панели горизонтального сайдинга, чтобы ее можно было установить над ступенями, крыльцом и т. д., панель следует встраивать (« меховой») для правильного угла и жесткости. Для герметизации обрезанного края панели можно использовать вспомогательную накладку, а затем прикрепить ее к стене.

---

Наружные и внутренние угловые стойки

• Перед установкой угловых стоек необходимо использовать водостойкий материал для обшивки внутренних и внешних углов на расстоянии не менее 10 дюймов (254 мм) с каждой стороны (рис. 26).

Рис. 26.

ПРИМЕЧАНИЕ: В зависимости от типа конструкции сначала можно установить виниловый потолок и бордюр или угловые стойки.

• Внутренние угловые стойки могут быть с одинарным или двойным J-образным профилем или с внутренним углом заводской формы.
• Установите угловую стойку на место, оставив зазор 1/4 дюйма (6,4 мм) между верхней частью стойки и карнизом или софитом. Поместите гвоздь в верхней части верхнего паза с обеих сторон угловой стойки, оставив зазор примерно 1/32 дюйма (0,8 мм) между шляпками гвоздей и угловыми стойками. Угловой столб висит на этих гвоздях. Остаток гвоздей должен быть в центре паза, на расстоянии от 8 до 12 дюймов (от 203 до 305 мм) друг от друга, снова оставляя 1/32 дюйма (0,8 мм) между головкой гвоздя и угловой стойкой. Это позволяет расширению и сжатию происходить в нижней части. Угловая стойка должна выступать на 3/4” (19мм) ниже стартовой планки. Убедитесь, что стойки расположены вертикально (т. е. вертикально) и перпендикулярно стене (рис. 27 и 28). Срежьте все открытые края ногтей.

Рисунок 27.

Рисунок 28.

• Если требуется более одной длины угловой стойки, наложите верхнюю часть на нижнюю, отрезав 1 дюйм (25,4 мм) фланца для гвоздей на верхней части. Нахлест 3/4 дюйма (19 мм), с возможностью расширения на 1/4 дюйма (6,4 мм). Этот метод создаст видимый стык между двумя стойками, но позволит воде течь по стыку, уменьшая вероятность просачивания воды.

Заглушка угловой стойки

• Угловые стойки в домах со свесом второго этажа необходимо заглушить, сделав разрезы, как показано (рис. 29). Сложите созданные лоскуты друг над другом, как показано.
• Просверлите отверстие диаметром 1/8 дюйма (3,2 мм) в центре через оба слоя винила и установите заклепку, чтобы удерживать их на месте. Сделайте надрезы в обоих слоях, чтобы оставить зазор для угла.

Рис. 29.

---

Стартовая планка

Для правильной установки сайдинга по уровню начальная планка в нижней части стены должна быть ровной.

• Определите самую низкую точку стены, которая будет облицована; от этой точки отмерьте на 1/4 дюйма (6,4 мм) меньше ширины стартовой планки и частично забейте гвоздь в одном углу.
• Прикрепите меловую веревку; подойдите к следующему углу и натяните шнур.
• Убедитесь, что линия выровнена, используя линейный уровень или уровень высотой 4 фута (1,2 м).
• Закрепите мелом и повторите процедуру вокруг всего дома.
• Дополнительный метод определения положения стартовой планки в новом строительстве и некоторых случаях перепланировки: измерьте расстояние от софита в одном углу дома до верха фундамента и вычтите 1/4 дюйма (6,4 мм) меньше, чем ширина стартовой полосы. Сделайте отметку на стене и запишите результат.
