схемы кладки, чертежи, фото, видео

Для устройства печного обогрева небольших загородных коттеджей или дачных домиков с целью экономии материалов и средств есть смысл подобрать проекты отопительных печей из кирпича малых габаритов и простых в исполнении. Тогда, приобретя в соответствии с проектом стройматериалы, можно приняться за дело самостоятельно, предварительно изучив, как выполняется кладка печей своими руками.

Отопительно-варочная печь

Какой тип печки выбрать?

В самом начале необходимо определиться, какая будет конструкция печи в вашем доме. Для этого нужно изучить существующие виды печей для дома и выбрать для себя подходящий вариант из предлагаемого перечня:

  • Голландские печки канального типа и им подобные занимают меньше всего места, наиболее просты в строительстве и нетребовательны к материалам. Работают больше в режиме медленного горения или тления, КПД невелик – 40%.
  • Камерно-канальная шведская кирпичная печь для дома эффективнее «голландки», ее КПД составляет до 60%, пространства она занимает также немного, но несколько сложнее в исполнении. Кроме того, стройматериалы следует подбирать весьма тщательно.
  • Русские печки самые эффективные, их КПД достигает 75%, но кладка печи чрезвычайно сложна, обойтись без опытного специалиста не получится.
  • Отопительно-варочная печь со встроенным водяным теплообменником – наиболее простой вариант отопителя. На ее возведение уйдет меньше всего материалов, а простота конструкции позволяет выполнить все работы своими руками даже новичку, нужен только серьезный и скрупулезный подход.

Совет. Если у вас полностью отсутствует опыт кладочных работ, то для самостоятельной постройки лучше выбрать «голландку» либо варочную плиту, строительство печей – «шведок» несколько сложнее и требует наличия опыта в этом деле. Что же до русской печки, то самостоятельно браться за нее не рекомендуется.

Далее, следует понять, где и сколько места вы готовы выделить под строительство, а также количество отапливаемых печью помещений. Если домик небольшой, то источник тепла можно разместить в простенке между комнатами, чтобы каждая прогревалась от задней или боковой стенки печи из кирпича. На рисунке представлены примеры размещения различных отопителей внутри здания.

Варианты размещения печей

На первой схемеслева  показано размещение печи для дома из кирпича с лежанкой в спальне и обогревом других смежных комнат: гостиной, прихожей и санузла. На второй схеме видно, где можно поставить отопительно-варочную плиту с подогревом воды для ГВС. Между двумя спальнями предполагается построить отопитель типа «голландки» с выводом загрузочной камеры в гостиную. На третьей схеме изображен пример дачного домика, где та же плита обогревает кухню и санузел, а в гостиной устроен камин.

Кладочный кирпич

Чтобы печь из кирпича, сделанная своими руками, работала эффективно и долговечно, необходимо для ее постройки выбрать соответствующие строительные материалы, в частности, кирпич. От этого выбора зависит не только прочность и долговечность строения, но и его теплофизические свойства, обеспечивающие комфорт в вашем жилище.

Особенно важно правильно подобрать качественные материалы, если вы задумали сложить печь «шведку». Для «голландки» же требования к качеству кирпича и кладочного раствора не столь высоки.

Раньше кирпичные печи целиком складывали из красного глиняного кирпича, теперь же их применяется 2 вида:

  • красный керамический марки 150;
  • огнеупорный шамотный.

В прошлые времена размеры кирпича печного и обычного строительного были разными. Если размеры строительного одинарного составляют 250 х 125 х 65 мм, то печной камень был габаритами 230 х 114 х 40 мм или 230 х 114 х 65 мм. В наше время размеры для удобства унифицировали, поэтому подбор сводится к оценке качества материала. Вот некоторые рекомендации по приобретению материала, из которого осуществляется кладка отопительных печей из кирпича:

  • Камни следует приобретать одного типоразмера.
  • Нельзя использовать пустотелый кирпич, а тем более силикатный. Нужен только полнотелый керамический камень.
  • Для облицовочной кладки лучше брать камни с декоративной фактурой, если не планируется отделывать стены дополнительно кафелем или другим облицовочным материалом.
  • В камере сгорания кладка кирпича должна быть огнеупорной, из шамотного камня.

Инструкция по выполнению работ

После того как выбрана схема отопительной печи, под нее требуется устройство фундамента. Исключение – малые «голландки» и отопительно-варочные плиты, не оказывающие большой нагрузки на полы. Последние можно возводить прямо от цементной стяжки пола, выполнив все мероприятия по тепло- и гидроизоляции, рассмотренные ниже.

Пример начала кладки печи

В остальных случаях отопительная печь должна покоиться на фундаменте, лучше всего – монолитном железобетонном. Его размеры делают на 50 мм больше габаритов самого строения, толщина плиты – 100—150 мм, в зависимости от нагрузки. Фундамент выполняют отдельно стоящим, не контактирующим с основанием здания.

До того как сделать печь из кирпича, фундаментной плите надо выстояться не менее 2 недель, после чего поверх нее укладывают гидроизоляцию (рубероид в 2—3 слоя), а следом листы асбеста или базальтового картона для тепловой изоляции. Затем ложится лист кровельной стали и войлочная подстилка, от которой начинается кладка печки. Подстилку вначале надо намочить, а после укладки дать ей присохнуть к металлу. Теперь можно приступать непосредственно к возведению стенок.

Прежде всего следует разобраться, с чего начать кладку. Для этого существуют специальные схемы, на них подробно отражается каждый ряд камней, начиная от основания и заканчивая дымоходной трубой. Когда вы выбрали определенный тип источника тепла и отыскали либо приобрели проектную документацию для его возведения, то в ней обязательно изображена порядовая кладка печей данного вида. Ниже в качестве примера приведена порядовка малой «голландки» размером 520 х 520 мм.

Схема кладки голландской печи

Далее, нужно приготовить раствор для кладки печей из белой или желтоватой глины с добавлением кварцевого песка в пропорции 1 : 1. При этом не рекомендуется использовать воду с повышенным содержанием солей кальция и магния (жесткую воду). Перед приготовлением глину замачивают в воде и оставляют на сутки, после чего пропускают сквозь сито с ячейкой 3 х 3 мм. Этот процесс производится способом протирания, поскольку смесь глины с водой иначе через сито не пропустить. Потом добавляется песок и делается замес с постепенным доливанием воды. Окончательный раствор по консистенции должен напоминать густую сметану.

Название сторон кирпича

Стороны кладочного камня имеют свои названия, они и определяют тип кладки. Традиционная кладка печей из кирпича – ложковая и тычковая. Это значит, что с фронтальной стороны стены мы можем видеть стороны камня с соответствующими названиями. Постельная кладка встречается крайне редко, а для возведения печек не допускается вовсе. Стену выстраивают с перевязкой, то есть, вертикальные швы между камнями не должны совпадать.

Примеры перевязки кирпичной кладки

Процесс начинают с первого ряда и далее, постоянно сверяясь со схемой, где изображена порядовая кладка. В этой работе не нужна спешка, упор следует делать на качество. Новичку лучше предварительно каждый ряд прокладывать на сухую, без раствора, опираясь на чертежи. Убедившись в правильности укладки, наносить на кирпичи раствор и класть их окончательно.

Лишнюю глину убирать, добиваясь толщины шва не более 3 мм и не менее 2 мм. В отдельных местах можно делать утолщения шва до 5 мм. Камень необходимо ставить сразу на место, перемещение и пристукивание не допускается. Излишки глиняной смеси, снятые с камней, нельзя использовать снова.

Дополнительная инструкция для кладки, которой надо следовать, для удобства приведена в виде краткого перечня:

  • Каждый камень ставят, опирая его на 2 других.
  • Первый и последний ряды выполняют тычковыми.
  • Чтобы избежать расслоения, вертикальные швы заполняют раствором.
  • Кирпичи каждого последующего ряда должны перекрывать камни предыдущего не менее чем на ¼ длины.
  • Не допускается совпадения тычковых и ложковых рядов.
  • Подрубленные стороны камней ставят внутрь, а не наружу стены.

чертежи и порядовки, подробная схема

Принятие решения о строительстве кирпичной печи обеспечит дом функциональным и уютным элементом. Даже начинающий мастер способен соорудить печь своими руками из кирпича, воспользовавшись подробной инструкцией. Русская кирпичная печь обладает рядом преимуществ: большая теплоотдача, сохранение оптимальной влажности воздуха, дышащий материал, универсальность.

Содержание статьи:

  • 1 Особенности создания печей из кирпича своими руками
    • 1.1 Печь для бани
  • 2 Подготовительные работы перед началом создания печи из кирпича
  • 3 Необходимые материалы и инструменты
  • 4 Подробная схема кладки — чертежи и порядовки
  • 5 Как сделать кирпичную печь самостоятельно — пошаговая инструкция
  • 6 Советы и рекомендации по созданию кирпичных печей

Особенности создания печей из кирпича своими руками

Все конструкции независимо от модификации имеют в своей конструкции следующие элементы:

  • фундамент;
  • топку;
  • колосники;
  • зольник или поддувало;
  • стояки удаления дыма.

При строительстве нужно учитывать, что фундамент служит теплоизолирующим слоем — он бывает кирпичным или железобетонным.

Существует три основных разновидности кирпичной печной кладки:

  • Голландская.
  • Шведская.
  • Русская.

Используются в быту для обогрева и для приготовления пищи. У русской печи не только самый удобный КПД, но и у единственной имеется лежанка. Голландка наиболее удобна для изготовления вручную, именно поэтому на ее основе появилась так называемая «столбянка», завоевавшая популярность у владельцев частных особняков.

Важно! В русской печи хозяйки готовят подовый хлеб — национальное славянское блюдо.

Преимущества:

  • Коэффициент полезного действия выше чем у аналогов — 71%.
  • Высокая теплоемкость корпуса и более медленное остывание по сравнению с чугунной или металлической.
  • Экономичность и меньший вред природе — топливо сгорает практически полностью с наибольшей теплоотдачей.
  • Нагреваясь до высокой температуры, кирпичная печка никогда не будет такой обжигающе горячей как металлическая.
  • При нагревании не так сильно сушит воздух. Кирпичная печь дышит, оставляя влажность нагреваемого воздуха на комфортном уровне — 40-60%.
  • Влажность поддерживает за счет того, что выделяется пар, а при остывании его впитывает. Таким образом поддерживается температурный баланс. При нагревании «буржуйки» происходит сгорание пылинок содержащихся в воздухе, что в целом не очень положительно сказывается на здоровье.
  • Кирпичная печь избыток тепла равномерно распределяет в своем корпусе, поэтому перегрева никогда не происходит и не нужно регулировать подачу топлива маленькими порциями.

Недостатки кирпичных печей:

  • Плохо подходят для помещений, которые отапливаются раз от раза, то есть нагреть полностью остывшую комнату кирпичной печью значительно труднее;
  • Кирпичная печка, как правило массивная, и строится при строительстве дома;
  • Печь может быть и небольшой, но тогда она лучше подходит для готовки или обогрева одного маленького помещения;
  • Печь не подходит для отапливания помещений с гнилостными испарениями: животноводческие фермы, оранжереи, теплицы и тому подобное;
  • Функционал кирпичных печей довольно обширен: копчение мяса и рыбы, переплавка металлолома, закалка и цементирование металлических изделий, обжиг керамики, нагрев заготовок в кузнице, поддержка температурно-влажностного режима в бане.

Обратите внимание! Разновидность кладки печи по голландскому принципу называется столбянка.

Вариант этой печи появился, когда были распространены голландские типы кирпичных печей. Мастерам заказывали похожие печи и им пришлось придумывать свою вариацию только на основе внешнего сходства.

Принцип возведения такой печи мало чем отличается от распространенных повсеместно «голландки», «шведки», «каминопечи». Подойдет и для отопления вашего домика и для дачи. Технология печи такова, что каналы могут располагаться горизонтально и вертикально, и иметь 1, 3, 5, 7 оборотов.

Печь для бани

Сложенная из кирпича печь дышит, долго отдает и сохраняет тепло в помещении, печь более экологична по сравнению с чугунными или аналогами из металла. Наиболее достойным вариантом такой печи является так называемая конструкция «по белому» — после горения дров в помещении не остается сажи, все удаляется. Еще один удачный вариант конструкции — с плитой, предусматривающей наличие водяного бака или котла.

С трех сторон бак закрыт кирпичной стеной, за счет чего долго сохраняется высокая температура воды.

Подготовительные работы перед началом создания печи из кирпича

Необходимо выбрать схему порядовки. Чтобы определиться с точным количеством кирпича, лучше сперва осуществить процесс кладки на сухую. Это важно особенно для тех, кто делает такую работу впервые.

Процесс кладки на сухую — это предварительная работа для оценки правильности порядовки и количества подобранных материалов. Когда кладется печь кирпичная отопительная дровяная своими руками, порядовка, позаимствованная в справочной литературе, позволит оценить масштаб работы и трудозатраты, а также определить количество потраченного материала и стоимость.

Необходимые материалы и инструменты

В идеале для строительства используется печной или шамотный кирпич, но подойдет керамический или более простой. Кладка может осуществляться на сухую или на раствор. В таком случае используется цементно-песчаный раствор или более демократичный глиняный. Для экономии средств самый качественный кирпич используется для облицовки и наиболее уязвимых элементов, а для строительства печи внутри — подойдет кирпич попроще.

Инструментарий, который необходим, чтобы построить голландку или другую модель:

  • мастерки различного вида — 3-4 штуки;
  • кирка;
  • веревка;
  • киянка;
  • отвес;
  • строительный уровень;
  • правило;
  • угольник;
  • швабровка;
  • метр;
  • рулетка;
  • расшивка;
  • растворная лопата.

Подробная схема кладки — чертежи и порядовки

Процесс строительства печки своими руками из кирпича не будет длительным, если воспользоваться пошаговым описанием. Прежде чем приступить к закладке конструкции необходимо найти проект кирпичной печи для дома и чертежи с порядовками.

Обратите внимание! Правильно подобранные порядовки сведут на нет головную боль при дальнейшей эксплуатации печи.

Ниже представлен проект типовой порядовки печной коробки, который обеспечит эффективную работу печки.

Для кладки кухонной печи с трехканальным отопительным щитом (длина печи 3,5 кирпича 760×880 мм, высота 22-23 ряда) потребуется 250 целых кирпичей, шесть ¾, 43 половинки, 20 четвертинок, три задвижки, поддувальная дверца, чугунная решетка. Допускается использовать марку кирпича более низкого качества М-100 для внутренней кладки и более качественный для облицовки М-175.

Сложить кирпичную печь своими руками для обогрева дома возможно по нижеприведенной схеме. При создании схемы был расчет на то, что закладка печи должна быть простой и доступной для любого, в том числе начинающего мастера, и состоять из дешевых материалов.

Кладка осуществляется по типу голландской печи, которая подходит для обогрева жилых домов. Толщина стены у такой печи равна половине кирпича.

Обратите внимание! При устройстве «голландки» важно не давать помещению остывать в течение нескольких дней. Топить нужно регулярно, хотя бы один раз в два дня.

Существует несколько типов кладки печей голландского типа. Варианты:

  • вподрезку
  • с пустыми швами.

В первом случае швы заполняются раствором наглухо, поэтому штукатурка не требуется. Важно использовать для кладки именно печной кирпич, который еще называют «красный» или «полнотелый». Нельзя использовать ранее бывший в употреблении материал, полученный при разборе старых зданий.

Обратите внимание! Для облицовки необходимо использовать кирпич высокой категории, а внутри — более низкой.

  • Первый ряд укладывается на сухую, без раствора. Здесь же происходит определение места для расположения дверцы поддувала, зольника и топочной.

  • Далее происходит укладка углов, затем — контура. Для соблюдения ровности создается система контуров — с помощью отвесов, от потолка к углам печи натягивается бечевка. Технологически в печи предусмотрены три отверстия: поддувало, топочная камера и зольник. На схеме представлено расположение этих зон.
  • Дверцу под поддувало устанавливают после того, как выложат третий ряд кирпичей, спустя один ряд выкладывают зольник.
  • Обустройство топки. Дверца крепится обожженной проволокой. На выкладке свода необходимо производить подпил кирпичей. Свод начинают выкладывать после того, как будет выложен второй ряд кирпича после дверцы топки.

  • Облицовку камеры сгорания производят специальным огнеупорным кирпичом.
  • В ходе монтажа трубы дымохода необходимо предусмотреть обустройство специальной задвижки.

  • В 6 ряду устанавливается колосняковая решетка 18×25. Заранее спиливается ниша в кирпиче. Недопустима установка колосняка на раствор. Пустоты засыпаются песком. Колосняковая решетка должна свободно сниматься.
  • В 7 ряду два кирпича спиливают под углом.
  • Установка дымовой задвижки. Крепится на любой проволоке. Установка дымовой задвижки необходима для работы летом. Установка задвижки — это простая процедура.
  • Установка топочной дверцы 25×18 см. Начинается с седьмого ряда. Недорогие дверцы являются проблемным местом. Топочная дверца является проблемным элементом печи. В 8 ряде соединяются 1 и 2 отопительные каналы.
  • 8 ряд, появляется соединение 1 и 2 отопительного каналов. Воздух из обоих каналов будет выходить в трубу. Для перевязки швов используется пиленый кирпич.
  • Далее идет последовательная кладка, следующий важный шаг — установка чугунной плиты.

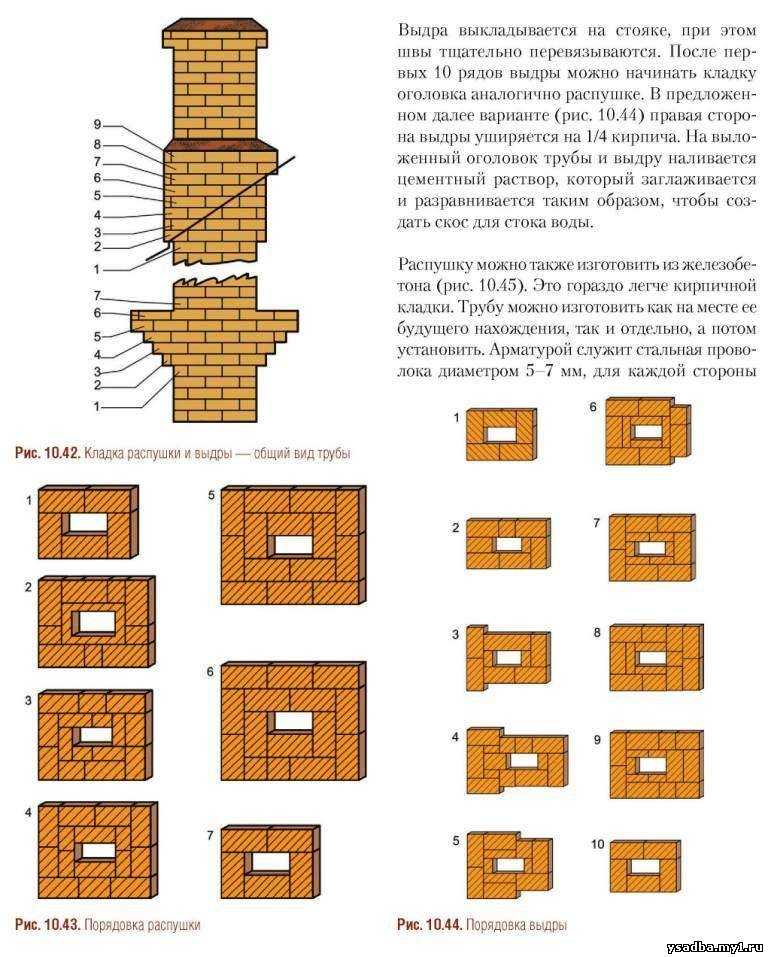

  • Завершается кладка уличными работами по кладке дымовыводящей трубы.

Как сделать кирпичную печь самостоятельно — пошаговая инструкция

Изготовление печи необходимо осуществить по технологии, выполнить по порядку все шаги, и результат не заставит себя ждать. Мастеру в работе необходима порядовка печей из кирпича для дома.

  • Изготовление фундамента.

Фундамент находится на высоте «чернового пола». Горизонтальная поверхность должна быть выверено ровной. Сверху на фундамент выкладывают два слоя рубероида, пергамина — это гидроизоляция. Далее укладывается стальной лист и слой теплоизолятора.

  • Кирпичная кладка оснований.

Обратите внимание! Кирпичная кладка осуществляется по заранее выбранной и желательно опробованной на сухую схеме.

Кирпичи кладутся на песчано-цементный раствор. Кладочная смесь может быть приобретена в строительном магазине.

  • Изготовление топливника.

Топливник — важный элемент конструкции. Именно туда кладется топливо, которое сгорая, обеспечивает теплом всех, кто находится рядом.

В представленной схеме топливник начинается на пятом ряду.

  • Кладка верха и боковых стенок.

Первый ряд полностью кладется по периметру фундамента. Второй ряд является основой для поддувала. Третий ряд выкладывают из шамотного кирпича, закрепленной в кладке. В четвертом ряду кирпичи укладываются на ребро.

Важно! Топочная дверка устанавливается на пятом ряду, который выкладывается плашмя. С седьмого по девятый ряд кладка также производится плашмя.

Советы и рекомендации по созданию кирпичных печей

Сложить печку из кирпича на века сможет даже начинающий мастер. Для этого необходимо изучить технологию, подобрать соответствующий материал, запастись терпением и соблюсти несколько полезных рекомендаций. Задумываясь о строительстве кирпичной печи в своем доме, следует учесть следующее:

  • Закладывать место под печку необходимо в центре комнаты или возле внутренней стены. Размещение возле внешней стены дома чревато повышенной теплоотдачей и быстрым остыванием печки.
  • При размещении печурки с варочной плитой в центре комнаты можно использовать это как разделение комнаты на кухню и гостиную. Варочная плита будет находиться в зоне для приготовления пищи, а в гостиную будет обращена ровная часть конструкции, которая благодаря красивой кладке станет изюминкой помещения.
  • При возведении печки между двумя комнатами, между стеной предусматривается конструкция из жаростойкого материала.
  • Подбирая размеры для будущей конструкции, следует учитывать, что фундамент выходит за края печи на 100 мм с каждой стороны.

Печка своими руками из кирпича, построенная по любой технологии, является украшением дома. Печка — это и хранительница дома, и очаг, она дает уют и тепло. Чтобы она всегда радовала, ее строительство с самого начала должно проводиться с соблюдением простых правил. Она является универсальным обогревательным элементом дома, бани или сауны. Печь обычно размещают в хозяйственной части дома, таким образом, чтобы тепло доходило во все комнаты — в спальню, детскую, гостиную, прихожую.

Как построить ракетную печь: 7 чертежей

после поездки на выходных в экодеревню «Танцующий кролик» и в перерывах между заседаниями правления смог присоединиться к ежегодному дню открытых дверей и деревенской ярмарке. Происходит много-много интересного, но одним из моих любимых (учитывая мой интерес к соответствующим технологиям) был киоск по продаже попкорна, приготовленного на ракетной плите.

фото любезно предоставлено Майклом Клайном // Flickr

Я действительно заинтригован этой красивой простой концепцией, созданной доктором Ларри Виниарски. Печь была разработана для экологически чистого приготовления пищи в развивающемся мире (где пожары древесного дыма уносят миллионы жизней, а также вносят огромный вклад в вырубку лесов), но мне кажется, что это заманчивый проект для домашнего мастера (даже с ограниченными навыками — стреляйте , я даже думаю о том, чтобы попробовать это). Когда я вернулся домой, я начал проводить небольшое исследование и обнаружил, что вокруг ракетной печи существует своего рода движение «с открытым исходным кодом»: многие люди поделились своими проектами этих сверхэффективных, сверхчистых дровяных печей.

7 Самодельная ракетная печь Планы для рассмотрения

В поисках альтернативы традиционному уличному грилю-барбекю или даже для обогрева дома (хотя бы частичного) я наткнулся на ряд чертежей, которые выглядят в высшей степени практичными для тех, кто собирается на выходные.

Очень простая ракетная печь из 16 кирпичей

Для этого требуется всего лишь сложить несколько кирпичей… хотя я предполагаю, что они должны быть сделаны из такого материала, как саман (для теплоизоляционных свойств). Что создатель печи, доктор Виниарски, собирает эту печь.

Найдите план на Youtube

Самодельная ракетная печь с одним котлом

Для этого плана вам понадобится еще несколько материалов из Исследовательского центра Апровечо, но это все равно довольно просто. С материалами, которые можно найти в доме или которые довольно доступны, этот план гарантирует, что вы будете готовы сделать печь где угодно и когда угодно.

Найдите чертежи на Youtube

Кирпичная ракетная печь «Сделай сам»

Фото предоставлено root simple

Если вас интересует что-то похожее на обычный гриль-барбекю, то этот план от Root Simple может быть как нельзя кстати. . Это немного сложнее, чем складывать кирпичи, но, вероятно, все же относится к большинству наших навыков.

Найдите чертежи в Root Simple

Нагреватель ракетной печи со стальным барабаном

Фото любезно предоставлено Я попробую

Сварка определенно выходит за рамки моих способностей, но если вы умеете обращаться с горелкой (или знаете кого-то, кто умеет), ознакомьтесь с этим Ракетная печь для отопления дома своими руками. Конечно, обязательно соблюдайте меры предосторожности, указанные автором, и примите во внимание его предположение о том, что такая печь может иметь последствия для страховки вашего домовладельца. (через Lifehacker)

Найдите планы в I Will Try

Ракетная печь из жестяных банок

Да, все еще осматриваясь, я наткнулся на еще один очень простой план ракетной печи из жестяных банок. У Джима Бонэма, снявшего это видео, есть еще одно с некоторыми обновлениями, а еще одно (более короткое) посвящено некоторым вопросам безопасности, связанным с изготовлением этой конкретной печи.

Найдите чертежи на Youtube

Ракетная печь «4 блока»

Эта даже проще, чем печь из 16 кирпичей наверху, и (на момент публикации видео два года назад) стоит чуть более 5 долларов. Хотите постоянную печь на заднем дворе, которую можно построить за пять минут? Это план, который вам нужен…

Найдите чертежи на Youtube

Знаете другие практичные чертежи ракетной печи своими руками? Дайте нам знать о них в комментариях.
