Устройство вентиляции в частном доме

При строительстве частного дома сегодня в обязательном порядке необходимо, кроме отопления, водоснабжения и канализации, позаботиться о прокладке еще одной коммуникации, которая еще совсем недавно не была достаточно актуальной. Речь идет о вентиляции.

Востребованность ее связана с тем, что современные здания проектируются и возводятся с системами утепления, качественными уплотнителями на дверях, пластиковыми окнами. Эти улучшения отлично помогают сберечь тепло, но, вместе с тем, почти полностью предотвращают попадание внутрь здания наружного свежего воздуха. В результате естественное вентилирование помещений полностью перестало функционировать.

Исправить ситуацию сможет установка в доме системы вентиляции. Для этого можно обратиться в специализированную строительную компанию или выполнить работы по проектированию и строительству своими руками. Оба способа имеют преимущества и недостатки, отличаясь стоимостью и трудоемкостью. Но, в любом случае, необходимо учесть основные правила и нормативы.

Задачи, которые выполняет вентиляция

При правильном расчете и монтаже система обеспечивает поступление в помещение свежего воздуха и удаляет загрязненный, возобновляя нормальное содержание кислорода и углекислого газа. Эффективно работающая вентиляция:

• Предотвращает развитие на стенах плесени или грибка
• Не допускает конденсации влаги
• Создает в доме приятный для жизни микроклимат

Обновление воздуха нужно предусматривать не только в жилых помещениях, но также во всех служебных и хозяйственных: на кухне, в санузле, ванной комнате, подвале и котельной.

По принципу работы обмен воздуха может выполняться принудительно и естественным способом. Для небольшого дома все работы вполне возможно выполнить собственными руками.

Естественная система вентиляции

Проходящее без вспомогательных электрических устройств перемещение воздуха обеспечивается без применения специальных насосов-нагнетателей, только за счет различной плотности нагретого (в помещении) и холодного (на улице) воздуха. Циркуляция проходит по проложенным внутри стен воздуховодным каналам, охватывающим все пространство в доме.

Основные каналы при построении системы естественной вентиляции проходят вертикально, от вентилируемого помещения до крыши. Согласно техническим условиям, в стене (чаще всего выбирается несущая поверхность) выполняется канал с рекомендуемым сечением 140 мм. При этом толщина кладки для установки вытяжки должна быть не меньше полутора кирпичей. При меньшей толщине может появиться эффект, называемый «обратной тягой». Верхний обрез трубы должен выступать выше конька крыши, чтобы обеспечить достаточный перепад давления для создания тяги.

От основного вертикального канала в каждое помещение проводятся горизонтальные отводки сечением 100 мм. Горизонтальные отводы выполняются штроблением каналов в стене или воздуховодами различной формы, пластиковыми или металлическими. Расчет и монтаж такой системы не вызывает сложности, и эти работы вполне могут быть выполнены владельцем самостоятельно. Результат гарантирован при соблюдении всех нормативов и рекомендаций.

Принудительная система вентиляции

Простая и удобная естественная циркуляция воздуха не всегда способна обеспечить его достаточный оборот и обновление. Поэтому часто в небольших замкнутых объемах, таких как санузел, ванная, кухня или котельная, требуется сделать приток и отвод воздуха принудительно. Поэтому в дополнение к воздуховодам устанавливаются вытяжные системы и различные типы вентиляторов.

Особенно важен принудительный воздухообмен там, где нужно быстро удалить неприятные запахи, задымление или лишнюю влагу. То есть, в туалете, ванной и на кухне. Кроме того, при отсутствии достаточного проветривания на стенах ванной могут появиться плесень или грибок.

Принудительно осуществить движение воздуха можно на основе коммуникаций естественной системы. Для этого в канале монтируется настенный электрический вентилятор. Можно выбрать втулочные или подшипниковые модели. Втулочные устройства дешевле стоят и создают меньше шума, поэтому более удобны. Но подшипниковый вентилятор отличается более высокой прочностью и рассчитан на длительную эксплуатацию без необходимости обслуживания.

Особенности кухонной вентиляции

Кухня в каждом доме – особое помещение, требующее чистоты. Смена и очистка воздуха здесь должны проводиться непрерывно. В кухне скапливается углекислый газ от работы печи или газовых конфорок, влага от кипящей воды, и, конечно же, разнообразные запахи. Чтобы интенсифицировать в помещении воздухообмен, необходимо обеспечить принудительный отток воздуха с помощью вытяжки.

Эти устройства монтируются непосредственно над плитой. Они оперативно всасывают воздух, содержащий запахи от готовки, углекислый газ и пар. Без вентилирования на окнах (а также стенах) моментально образуется конденсат. Оптимальной высотой для вытяжки над газовой плиткой будет 75 см, для электроплитки – 65 см.

Рекомендуется устанавливать на кухне и приточную установку, обеспечивающую поступление свежего воздуха и интенсификацию воздухообмена. Но при ее монтаже необходимо рассчитать эффективность отводящей тяги. Иначе из-за избыточного давления приходящий воздух будет смешиваться со старым и распределять запахи и влагу по всему дому.

Важность приточной вентиляции

При расчете системы циркуляции воздуха нужно позаботиться о его отводе, и притоке в достаточном количестве. Иначе система не сможет функционировать. Благодаря герметичности современных дверей и оконных рам в дом не проникают шум и пыль, но одновременно отсутствует и доступ воздуха с улицы.

В рамах нет естественных зазоров, через которые обычно проникает воздух. При таких условиях даже при правильно организованном воздухоотводе атмосфера застаивается, аэроциркуляция прекращается и естественное движение отсутствует. Даже если включить принудительную вытяжку, воздух будет по естественным каналам возвращаться обратно в помещение, принося заодно скопившуюся в каналах пыль. В помещениях начинают накапливаться стойкие бытовые и строительные запахи, исходящие от линолеума и клеев, которые затем смешиваются с кухонными и сантехническими. На мебели и поверхностях появляется конденсат, а стены становятся влажными.

Какую схему вентиляции выбрать

При расчете системы недостаточно просто установить вертикальные каналы и соединить их тубами с каждой комнатой. Нужно провести расчет всех необходимых параметров, учитывая площадь помещений и количество проживающих в доме людей. При этом, согласно требованиям СНиП, для одного человека необходим оборот в 10 м3 воздуха в час.

Рассмотрим системы вентиляции, которые рекомендуются для частных домов, чтобы сделать воздух свежим, и чтобы помещение не сырело из-за конденсата. Основных систем бывает три:

• Естественная
• Принудительная приточно-вытяжная
• Совмещенная или комбинированная

Конкретный выбор зависит от различных факторов:

• Состояние среды (экологичность, чистота воздуха, средние температуры)
• Материалы, примененные при строительстве (их паро- и воздухопроницаемость)
• Конструкция и архитектурные особенности здания
• Финансовые возможности заказчика

В разных помещениях могут быть установлены различные системы вентиляции, следовательно, фактически в большинстве домов применяется комбинированная система воздухообмена.

Приточно-вытяжная вентиляция в частном доме

Принцип работы и устройство системы циркуляции воздуха в небольшом доме (1-2 этажа) могут показаться достаточно простыми. Но такое решение обеспечивает комфортные ощущения и поддерживает здоровье жильцов. Наиболее оптимальным и универсальным вариантом считается принудительная, приточно-вытяжная система.

Для ее установки нужно:

• Сделать расчет требуемого объема движения воздуха
• Найти место, где будет устанавливаться оборудование
• Наметить размещение вводов и выходов воздуховодов

Для монтажа оборудования рекомендуется выбрать сухое помещение (например, кладовку).

Размещать приточные и выводные отверстия нужно в противоположных углах комнаты. В них устанавливаются патрубки, затем обратный клапан, а снаружи монтируется защитная или декоративная решетка. Вентиляционные каналы соединяют с приточно-вытяжным устройством гибкие металлические или пластиковые трубы или металлические воздуховодные системы, которые крепятся металлическими хомутами.

Чаще всего воздуховоды закрывают подвесным декоративным потолком, а выводы закрываются декоративными решетками. Чтобы увеличить скорость и объем вывода загрязненного воздуха, устанавливаются приточные и вытяжные вентиляторы.

Дополнительно в состав вентиляционной системы могут быть включены рекуператоры тепла (для нагрева наружного воздуха) или системы кондиционирования (для охлаждения летом).

Особенности вентиляции для ванной комнаты

Отличительная особенность этого помещения – повышенная влажность, перепад температур, высокая вероятность образования конденсата. Влага оседает на стенах, зеркалах, элементах из металла. В результате металл начинает ржаветь, а на стенах часто поселяется плесень.

Любой проект частного дома должен предусматривать возможность вентиляции этого помещения. Свежий воздух может поступать через форточку или зазор между дверью и полом, а выводиться – при помощи вентиляционной шахты, закрытой декоративной решеткой. Если вентиляция естественного типа не обеспечивает достаточную проветриваемость помещения (это часто происходит при размещении ванной на втором или третьем этажах в частном доме), нужно устанавливать в канале вытяжной вентилятор.

Для совмещенных ванной и санузла может применяться вентиляция для канализации. Наиболее распространенный вариант ее исполнения – проведение трубы снаружи по стене дома. Рекомендуется использовать трубы диаметром 110 мм, и внешне такая система напоминает водосточную. Верхний срез трубы для улучшения тяги должен находиться выше уровня крыши.

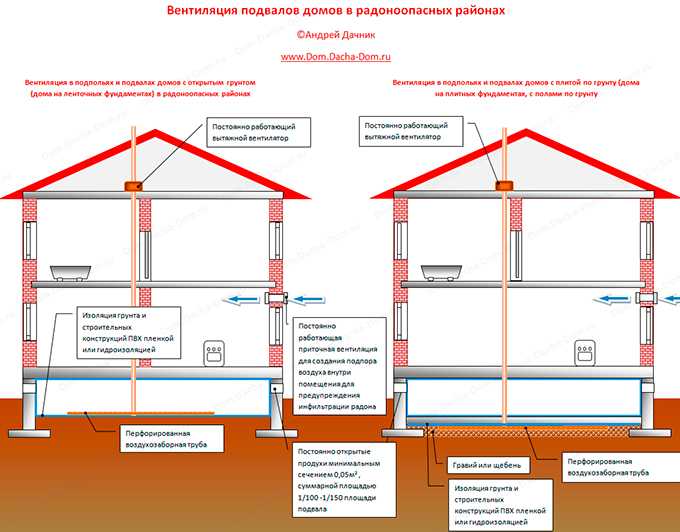

Особенности вентиляции для подвалов

Часто в частных домах подвал используется как хозяйственное помещение. Чтобы избавиться от конденсата и уменьшить в нем уровень сырости, его нужно оборудовать вентиляцией. Самый простой вариант – пробить отверстия на противоположных углах, закрыв их решетками (чтобы не допустить попадания грызунов).

Для повышения эффективности проветривания необходимо использовать пару труб диаметром 80-150 мм, а также козырьки, теплоизоляцию и решетки от грызунов. Нижний край приточной трубы закрепляется на высоте 20-35 см от уровня пола, верхний край выходит через отверстие в цоколе наружу и поднимается на 50-60 см.

Нижний конец вытяжной трубы начинается под потолком, выходит наверх и поднимается на 50-60 см выше крыши. Данный трубопровод может быть асбоцементным или пластиковым, и его рекомендуется укрыть теплоизоляцией. Следует учитывать, что в вытяжке будет скапливаться конденсат и стекать в подвал, поэтому под трубой рекомендуется установить емкость для сбора воды.

Особенности устройства вентиляции котельной

При работе котельной в помещении скапливаются продукты сгорания, лишнее тепло, а влага конденсируется на более холодных элементах. При обустройстве системы необходимо учитывать размещение элементов системы отопления, и особенно котла. Виды вентиляции: естественная и принудительная (при использовании твердотопливных котлов необходимо устанавливать дополнительную вытяжку).

Горизонтальные участки воздуховодов не должны иметь поворотов и поддерживаются системой принудительного наддува. Вертикальная труба должна иметь высоту не меньше 3 метров.

Оптимальным решением для котельной станет комбинированная система, которая способна частично продолжить работу при выходе из строя принудительных элементов вентилирования.

Еще раз напомним, что только при соблюдении определенных требований к обустройству системы вы сможете обеспечить в частном доме комфортные условия для жизнедеятельности в любое время года. Поэтому для расчета и монтажа вентиляции (если есть такая возможность), желательно обращаться к профессионалам. Специалисты проведут точные расчеты и грамотно смонтируют все ее элементы, обеспечив надежное функционирование системы.

Читайте другие статьи по данной тематике

Как сделать вентиляцию в частном доме	Особенности вентиляции в доме из газобетона
Вентиляция бассейна дома	Вентиляция офисов и офисных помещений
Вентиляция ресторанов	Приточно-вытяжная система вентиляции
Вентиляция кафе	Вентиляция склада
Рекуперация тепла в системах вентиляции	Особенности вентиляции в каркасном доме
Вентиляция в деревянном доме

Услуги по данной тематике

Монтаж вентиляции под ключ	Вентиляция под ключ
Проектирование вентиляции бассейна	Проектирование и монтаж систем вентиляции и кондиционирования
Проектирование кондиционирования	Вентиляция бассейна частного дома
Проектирование вентиляции	Прайс-лист на вентиляцию
Проектирование систем вентиляции и кондиционирования	Кондиционирование под ключ
Монтаж вентиляции и кондиционирования	Прайс-лист на монтаж систем кондиционирования
Монтаж систем кондиционирования	Монтаж мультисплит систем кондиционирования
Вентиляция в каркасном доме под ключ	Система увлажнения воздуха
Адиабатическое увлажнение воздуха

принцип работы приточной и вытяжной вентиляции + рекомендации по обустройству

Из-за плохо организованного воздухообмена микроклимат в коттедже часто становится неблагоприятным и некомфортным. В результате у проживающих в нем людей ухудшается самочувствие, а отделка и мебель страдают от излишней влажности либо избыточной сухости воздуха. И только грамотно организованная вентиляция в частном доме способна предотвратить эти проблемы.

А как ее правильно обустроить и какой тип системы выбрать? Эти вопросы будем рассматривать в нашей статье. Также разберемся с выбором оптимальной схемы вентиляции для коттеджа и с обеспечением достаточного уровня воздухообмена в отдельных помещениях дома.

Содержание статьи:

• Классификация и виды вентиляционных систем
• Принципы работы вентиляции
  • Вариант #1 — система с естественной тягой
  • Вариант #2 — система с принудительным побуждением
• Какая схема лучше для коттеджа?
• Рекомендации по отдельным помещениям
• Выводы и полезное видео по теме

Классификация и виды вентиляционных систем

Создание в коттедже вентиляции обусловлено тем, что в нем должен происходить непрерывный обмен воздушных масс. Старый, использованный воздух с большим количеством углекислого газа, необходимо удалять из помещений, заменяя постоянно содержащим кислород новым — с улицы.

Если остановить этот воздухообмен, то микроклимат внутри быстро станет далеким от благоприятного для здоровья людей.

По нормам для жилых комнат, оптимальная атмосфера это температура в районе 20–25 градусов и относительная влажность в 30–60%, в зависимости от времени года и показаний на градуснике за окном

Чтобы поддерживать установленные ГОСТами параметры воздухообмена, система вентиляции в доме, сделанная своими руками или с привлечением сторонних монтажников, должна непрерывно менять воздух в помещениях.

Например, для жилых комнат в коттедже кратность воздухообмена за час установлена на «1». То есть за час в них должен полностью заменяться весь объем воздуха.

Назначение вентиляции заключается в борьбе со следующими факторами:

• избыточным теплом;
• появляющейся постоянно пылью;
• излишней влажностью воздуха;
• вредными газами и парами.

Каждый находящийся в доме человек круглые сутки выдыхает углекислый газ. Также в жилом строении есть камины, газовые и электрические плиты, многочисленные бытовые приборы, то есть источников тепла, влаги, пыли и газов в коттедже масса. И все это необходимо удалять из помещений, чтобы микроклимат в них был пригодным для проживания.

По способу перемещения воздуха вентиляционные системы бывают:

1. С естественной тягой.
2. С механическим побуждением.

Первый вариант предполагает движение масс воздуха за счет существования разницы давления снаружи и внутри вентилируемого здания. При этом оно может быть организованным — с использованием регулируемых задвижек, и неорганизованным — исключительно через окна, двери и продухи в фундаменте.

Во втором случае воздух принуждают двигаться по помещениям и вентиляционным каналам при помощи механических устройств. Этот вариант энергозависим, но более эффективен.

Главный недостаток механической системы вентиляции заключается зависимости ее от электроснабжения. Без питания от электросети вентиляторы перестанут крутиться, а эффективность воздухообмена сразу резко снизится

По назначению системы вентиляции разделяются на:

• приточные;
• вытяжные;
• комбинированные.

Первые работают на подачу воздуха в жилище снаружи, а вторые на вытяжку из строения. Третий вариант — приточно-вытяжные конструкции представляют собой симбиоз первых двух. Особенности расчета приточно-вытяжной системы мы детально рассмотрели в .

Принципы работы вентиляции

Раньше жилье строилось с деревянными окнами и дверьми. Причем особой герметичностью они не блистали. В результате сквозь имеющиеся щели шел постоянный и естественный обмен грязного внутреннего и чистого уличного воздуха.

Однако сейчас на смену им пришли пластиковые оконные и дверные блоки, которые на порядок более герметичны. Поэтому, как вариант, ставят специальное устройство на такие окна — .

Наиболее частая ошибка при обустройстве вентиляции в старом доме, это установка окон со стеклопакетами без переустройства существующей вентиляционной системы естественного вида, которая уже не в состоянии справиться с должным притоком свежего воздуха из-за наглухо закрытых створок

Принцип работы системы домового вентилирования построен на непрерывном притоке с улицы новых воздушных масс. В итоге они постепенно замещают имеющийся в комнатах воздух, выдавливая старый наружу. При этом происходит удаление из дома углекислого газа, запахов и влаги.

Точками притока нового воздуха служат:

• окна;
• двери;
• продухи в фундаменте и цоколе;
• оконные кондиционеры.

О приточной вентиляции мы подробно говорили в .

Выведение из помещений использованного воздуха происходит через окна и двери при проветривании, а также вентиляционную трубу (шахту) или .

Вариант #1 — система с естественной тягой

Вентиляционная система немеханического типа работает благодаря формированию природной тяги в вертикальной трубе.

Это принцип работы классического дымохода дровяной печи или камина. В обоих случаях внизу создается давление, толкающее воздух вверх наружу.

Чем больше разность давления и температуры между улицей и помещениями в коттедже, тем сильнее образуется тяга в вентиляционной шахте

Также на силу тяги влияет насыщенность воздуха влагой. Чем он суше, тем тяжелее. Влажные воздушные массы неизбежно стремятся подняться под потолок и далее в вентканал, если он идет наружу из здания.

Основной недостаток естественной вентиляции кроется в ее плохой управляемости. При большом ветре возможно образование . Зимой, благодаря разнице температур, система работает очень эффективно, в некоторых ситуациях даже с избытком, вытягивая драгоценное тепло из дома.

А летом эффективность ее сильно падает. Температурные показатели в комнатах коттеджа и на улице в летний период различаются не сильно, поэтому тяга неизбежно уменьшается.

При порывах ветра воздух в вентиляции может пойти вспять по вентканалу обратно в комнаты. Образование обратной тяги явление нечастое, но вполне возможное

Чтобы контролировать качество воздухообмена в такой системе, вентиляционные каналы в ней требуется обязательно оснащать . При необходимости можно будет их прикрыть ради уменьшения естественной тяги.

Вариант #2 — система с принудительным побуждением

Если система естественного проветривания не способна поддерживать должный микроклимат в коттедже, то ее приходится менять на приточную или вытяжную механическую вентиляцию.

В этом случае воздушные потоки двигаться по внутренним помещениям принуждают при помощи вентиляторов.

Также возможна комбинированная вариация системы – с . В ней объемами и притока, и вытяжки управляют вентиляционные установки.

В приточной системе чистый воздух нагнетается механическими устройствами в дом, а уходит он сам по себе в вентшахту. В вытяжной, вытягивается вентилятором, а приток осуществляется через вентиляционные отверстия в стенах

В некоторых ситуациях в такой системе дополнительно ставится , забирающий тепло у воздуха из комнат и отдающий его потом уличному.

Вытяжные вентиляторы устанавливаются в каждой комнате либо один на вентиляционную шахту. А приточные устройства в частных домах обычно оборудуются в виде настенных продухов-отверстий с осевым электровентилятором внутри.

Но возможен вариант и с единым нагнетателем воздуха и вентканалами по зданию.

Если делается приточно-вытяжная вентиляция, то для нее требуется прокладывать два раздельных вентиляционных канала – один идет на вытяжку, второй на приток.

Это серьезно сказывается на стоимости системы, но позволяет более точно ее регулировать и контролировать.

Какая схема лучше для коттеджа?

Чтобы определиться, какую и как лучше всего в частном доме обустроить вентиляцию, требуется учесть массу факторов. Здесь важны характеристики всех инженерных систем и устройств обогрева здании.

При выборе подходящего типа системы вентиляции следует учитывать:

• климатические особенности местности;
• наличие рядом с домом источников неприятных и вредных примесей в воздухе;
• назначение разных помещений;
• индивидуальные особенности архитектуры строения;
• наличие газовых плит или котлов, а также каминов либо печей на дровах/угле;
• количество постоянно проживающих в коттедже и многое другое.

Самостоятельно проектировать и монтировать рекомендуется только естественную вентиляцию. Для ее расчета применяются упрощенные методики с усредненными показателями. Разобраться в них не представляет труда.

Для жилых комнат установлена скорость воздухообмена в 30 м³/час, для санузлов и туалетов в пределах 25–30 м³/час, а для кухни – 70–100 м³/час. Исходя из этих данных и кубатуры комнат, нужно лишь рассчитать ширину вентиляционных каналов, а потом их обустроить в здании.

Причем делать это лучше всего еще на стадии проектирования коттеджа. Зачастую самый оптимальный вариант – это вентшахта в середине строения с выводом ее выше конька крыши.

Чтобы грамотно рассчитать механическую вентиляцию, требуется обладать должной компетенцией. Ошибки в расчетах могут привести к постоянным поломкам вентиляционного оборудования и завышенной цене монтажа

Если частный дом возводится в два–три этажа и для него выбрана принудительная система воздухообмена, то ее проектирование лучше доверить профессионалу. Монтаж потом можно осуществить своими руками.

Однако если опыта в подобном вопросе нет и не хочется столкнуться с проблемами в будущем, то и установку всего оборудования для вентилирования также стоит перепоручить специалисту.

В сравнении с механической, естественная вентиляция дешевле, меньше шумит и не зависит от наличия электропитания. Однако ее сложнее регулировать. Плюс тяга в ней сильно зависит от внешних атмосферных факторов.

Но отсутствие электрических вентиляторов – это отсутствие проблем с поломками и необходимости их обслуживания.

Принудительная система вентиляции в частном доме в комбинированном либо только вытяжном или приточном исполнении более сложна в монтаже и эксплуатации. Однако она позволяет экономить на обогреве и более точно контролировать микроклимат в коттедже.

Рекомендации по отдельным помещениям

Воздушные потоки при обустройстве любой вентиляции в частном доме выстраиваются таким образом, чтобы чистый уличный воздух поступал сначала в гостиную, спальни, рабочий кабинет и библиотеку.

А затем уже по коридорам он должен идти на кухню, в ванную комнату и кладовку с доступом в вытяжную вентиляционную шахту.

Чтобы обеспечить беспрепятственный естественный ток воздуха по коттеджу, все межкомнатные двери должны иметь просвет между дверным полотном и порогом в 2–3 см

Если коттедж деревянный, то дополнительную вытяжку также следует предусмотреть в ванной. Влажность в этой комнате высокая, без вытяжного вентилятора обойтись здесь будет сложно

В кухне помимо вентиляционного отверстия, в вентканал рекомендуется дополнительно ставить . Она позволит быстрее удалять запахи готовки пищи, не допуская их распространения по остальным помещениям в доме.

Отдельный момент – котельная и кухня с газовым оборудованием. Они обязательно должны оснащаться отдельным каналом на приток воздуха непосредственно с улицы. Плюс не забываем про .

Так будет и кислород для горения в топку поступать в нужном объеме, и угарные газы незамедлительно уходить из помещения.

Выводы и полезное видео по теме

Из следующего ролика можно узнать, как правильно составить проект приточной вентиляции:

Как реализовать приточную вентиляцию в коттедже своими руками:

Принцип работы внутридомовой вентиляционной системы:

Проще всего и дешевле в частном доме сделать классическую естественную вентиляцию.

Но если коттедж большой по квадратуре, с множеством жилых и нежилых комнат, камином и оборудованием на газу, то потребуется обустраивать механический ее аналог. Эта система обойдется дороже в монтаже и эксплуатации, но зато воздухообмен и микроклимат внутри будут на должном уровне.

Сравниваете системы вентиляции для частного дома и не можете определиться с лучшим вариантом в вашем случае? Задайте свой вопрос нашим экспертам в комментариях к этой статье.

А может у вас остались вопросы по нюансам обустройства вентиляционной системы и правилам выбора оборудования? Спрашивайте совет в блоке комментариев — мы и опытные посетители нашего сайта постараемся вам помочь.

правила устройства гравитационной системы воздухообмена

При обустройстве загородных домов самотечную вентиляцию выбирают чаще, чем более эффективную и самостоятельную, механическую. Проверенная временем естественная вентиляция в частном доме проще в реализации и гораздо практичнее. Не требует особого ухода, не требует обслуживания и электропитания.

Мы поговорим о том, как организовать воздухообмен, который происходит естественным образом. В нашей статье подробно описан принцип действия гравитационной вентиляции. Мы познакомим вас с устройствами, которые используются при построении систем, работающих без постороннего принуждения.

Содержание статьи:

• Как происходит воздухообмен?
• Элементы гравитационного воздухообмена
  • Клапан оконный приточный
  • Устройство настенное вытяжное или приточное
  • Решетки межкомнатные передаточные
• Особенности вытяжных каналов
  • Типы вентиляционных каналов
  • 0 9?
• Основные правила и рекомендации
• Преимущества и недостатки естественного воздухообмена
• Выводы и полезное видео по теме

Как происходит процесс воздухообмена?

Основное назначение воздухообменника самотечного исполнения: поддержание необходимого микроклимата. Помимо насыщения помещения свежим воздухом, он также выполняет удаление отработанного воздуха, продуктов сгорания газа, различных запахов.

Эффективность системы естественной вентиляции, устроенной в загородном доме или на даче, обусловлена ​​разницей атмосферного давления внутри и снаружи дома, которая также зависит от температуры, влажности воздуха и силы ветра.

Естественная вентиляция должна обеспечивать равномерный приток, движение внутри и вытяжной поток воздуха независимо от этажности дома

Естественный воздухообмен работает следующим образом:

• Воздух с улицы поступает в дом через открытые фрамуги, элементы оконные и дверные конструкции, не плотно прилегающие друг к другу. Воздушные потоки устремляются при проветривании через приоткрытые пластиковые окна или через вентиляционные приточные клапаны.
• Движение воздуха из одного помещения в другое и внутри него происходит самопроизвольно. Чтобы поток не загораживал пол и двери, оставляют зазоры. Их функцию успешно выполняют установленные в стенах переливные решетки.
• Вытяжной воздух выходит из дома через вытяжные вентиляционные каналы. Их располагают в помещениях с нестабильной влажностью/температурой – на кухнях, раздельных и совмещенных санузлах.

Все горожане хорошо знакомы с компонентами выхлопной системы. Это каналы, соединенные с общественной вентиляционной шахтой. Они покрыты решетками, которые необходимо периодически чистить.

В обустройстве частного дома могут существенно различаться. Например, это может быть выход в верхней части стены, вытяжная труба или отверстие в потолке с выходом вентиляционного канала на чердак, а оттуда на улицу.

Компоненты гравитационного воздухообмена

Одной из частых проблем естественной вентиляции в частном доме является отсутствие свежего воздуха в помещении. Самотечная вентиляция безотказно работает только тогда, когда плотность воздушной массы за окном намного выше, чем в помещении. Летом, когда их плотность выравнивается, сам воздух с улицы не поступает.

Кроме того, теперь на пути естественно движущихся воздушных потоков стоят серьезные препятствия. Уплотнители для окон и дверей, предлагаемые сегодня потребителю, отлично противостоят утечке тепла, но не пропускают воздух наружу.

Для обеспечения естественного притока в домах с герметичными окнами целесообразно ставить в стене приточные клапаны, а трубы вытяжной вентиляции снабжать дефлекторами

Выпуск свежего воздуха в помещениях с практически герметичными окнами и дверями решается установкой. Если вы не хотите устанавливать клапаны, вам придется приобрести приточные клапаны на пластиковые окна или купить оконные пакеты с изначально установленными в них приточными устройствами.

Клапан подачи окна

Это устройство также называют окном. вентилятор. Относится к наиболее распространенным вариантам решения проблемы воздухообмена. Конструкция такого клапана монтируется непосредственно в оконный профиль.

Поток поступающего воздуха через форточку направлен вверх, чтобы холодный приточный воздух эффективнее смешивался с уже нагретым в помещении и не создавал неудобств жильцам

Некоторые клапаны оснащены автоматическим регулированием расхода воздуха. Следует отметить, что не все модели оснащены механической регулировкой. вентиляторы. Это может создать определенные проблемы при резких перепадах температуры.

Основной недостаток — относительно низкая производительность. Его пропускная способность ограничена размером профиля.

Настенное вытяжное или приточное устройство

Для настенного монтажа вентилятора требуется сквозное отверстие в стене. Производительность такого клапана обычно выше оконного. Как и в случае с оконным притоком, объем поступающего свежего воздуха регулируется как вручную, так и автоматически.

Настенные вытяжные клапаны, обычно расположенные в верхней части стены, где отработанный воздух естественным образом поднимается вверх. чаще всего монтируется в стену между окном и радиатором. Делают это для того, чтобы поступающий холодный воздух одновременно еще и нагревался.

Если настенный вентиляционный клапан установить непосредственно над радиатором, то поток свежего воздуха будет самопроизвольно нагреваться до подачи в помещение

Преимущества установки приточного клапана перед обычной вентиляцией:

• Возможность регулирования приток свежего воздуха;
• Способность пропускать значительно меньше уличного шума;
• Наличие фильтров различной степени очистки воздуха.

Настенный и не пропускает влагу в помещение. Многие модели этих местных вентиляционных устройств часто включают в себя фильтры для очистки воздуха.

Внутренние переливные решетки

Для того чтобы свежий воздух свободно проникал во все части дома, необходимы переходные элементы. Они позволяют воздушным потокам беспрепятственно перетекать от притока к вытяжке, унося с собой пыль, шерсть животных, углекислый газ, неприятные запахи, бытовые выхлопы и тому подобные включения, взвешенные в воздушной массе.

Переполнение через открытые дверные проемы. Однако его не следует прекращать, если внутренние двери закрыты. Для этого между полом и дверным полотном межкомнатных дверей оставляют зазор 1,5-2,0 см.

Для того, чтобы свежий воздух свободно поступал к вытяжке и омывал все помещения, в дверных полотнах установлены передающие решетки. Если их нет, то между плоскостью пола и полотном оставляют зазор до 2 см.

Также для этих целей применяют переливные решетки, крепящиеся на дверь или стену. Конструкция таких решеток состоит из двух рамок со створками. Они изготавливаются из пластика, металла или дерева.

Особенности зонта канального

Вытяжной воздух выходит из помещения через вентиляционные отверстия, вентиляционные шахты или воздуховоды. Вентиляционные каналы обычно выводятся на чердак или соединяются с вентиляционной шахтой, расположенной в центре дома.

Вентиляционные каналы в устройстве и организации естественной вентиляции частного дома применяются в основном при монтаже вытяжной части системы. Естественный приток по протокам чаще всего невозможен или малоэффективен. Чтобы он хоть как-то работал, пришлось бы монтировать канальный вентилятор.

В схемах естественной вентиляции каналы предусматривают вытяжную часть системы. Вытяжные каналы в частных домах часто объединяют в шахты

К гравитационному вентиляционному колпаку воздушные массы выталкиваются свежими порциями воздуха, втягиваемыми через окно, приточное окно из ПВХ или открытую входную дверь. Сечение воздуховодов выбирают с учетом норм воздухообмена для отдельных типов помещений, которые приведены в сборнике СНиП 41-01-2003.

Помимо жилых и хозяйственных помещений в частном доме вентиляционными системами обязаны предусматривать подвал и встроенное в него хранилище, фундамент без подвала, холодный чердак или мансарду. В природных схемах они снабжены форточками, фронтонными и мансардными окнами.

Виды вентиляционных каналов

По расположению различают:

• Закладные . Их строят из пустотелых бетонных или керамических блоков, кирпича. Такие вытяжные каналы обычно возводятся на этапе строительства.
• Подвесной . Изготовлен из оцинкованной стали или армированного пластика. Устроить подвесные каналы достаточно просто, даже после того, как дом уже построен.

Воздуховоды делятся на круглые и прямоугольные сечения. Каждый тип имеет свои преимущества:

• Круглый воздуховод . Легкий монтаж, лучший воздухообмен, меньший вес;
• Прямоугольный воздуховод . Он занимает меньше места, его легче маскировать коробами, подвесными потолками и стенами.

В свою очередь трубы для круглого воздуховода бывают жесткими и гибкими, т.е. гофрированными.

Гофрированные вентиляционные трубы проще в монтаже, но их установка возможна только на горизонтальные поверхности и на небольшие участки вертикальных стен

Жесткие трубы беспрепятственно перемещают воздух, поэтому обеспечивают наименьшее сопротивление и минимальный шум. Однако с более быстрой и простой установкой.

Что такое дефлектор?

Дефлектор представляет собой специальный колпак, который устанавливается на горловину выхлопной трубы вентиляционной системы. Он рассекает ветровой поток, за счет чего образуется зона пониженного давления, при этом сила тяги может увеличиваться до 20%.

Также исключает попадание атмосферных вод в систему вентиляции и предотвращает задувание ветром в вентиляционный канал.

Дефлектор устанавливается на горловину выхлопной трубы. Это устройство выполняет две важные функции: усиливает сцепление + защищает от осадков

Доступны следующие типы дефлекторов:

• Цилиндрический или зонтичный Volper . Представляет собой изогнутый цилиндр, покрытый пластиной. Обладает средней эффективностью, хорошо защищает вентиляционные каналы от задувания ветром;
• Н-образный дефлектор . Корпус изготовлен из труб в форме буквы Н. Отличается повышенной защитой от продувания ветром, влаги и обратной тяги, но в силу конструктивных особенностей имеет низкую производительность;
• Дефлектор типа ЦАГИ . В конструкцию входит стакан с удлинителем на конце, крышка-зонт и цилиндрическая оболочка. Признан одним из самых эффективных. Хорошо защищает от ветра, снегопада, дождя, имеет самый низкий коэффициент сопротивления;
• Дефлектор турбокомпрессора . Представляет собой вращающийся шар с лопастями, отличается повышенным КПД, но обычно стоит немного дороже;
• Лопасть . Напоминает крыло. Принцип действия аналогичен турбодефлектору.

Выбор модели дефлектора зависит от местных условий. Регионы с высокими ветровыми нагрузками предпочитают обычные грибы. В районах с низкой ветровой активностью лучше ставить дефлектор с турбиной, она обеспечит тягу даже при легком обдуве.

Основные правила и рекомендации

Нормативные данные по объему воздухообмена приведены в СП 44.13330.2011, СП 66.13330.2012 и уже упомянутом выше СНиП 41-01-2003.

Система естественной вентиляции должна обеспечивать:

• В основных помещениях, таких как гостиная, спальни, детские, воздухообмен на человека должен быть не менее 30 м ³ /ч;
• Для кухни постоянный воздухообмен по правилам 100 м ³ /ч Из них 60 м на обслуживание электроплиты ³ /ч, на 1 конфорку газовой плиты — 80 м ³ /ч;
• В душе и ванне постоянный воздухообмен должен быть менее 75 м ³ /ч;
• В санузлах с одним унитазом 50 м ³ /ч, если установлено биде, то его необходимо увеличить на 25 м ³ /ч В совмещенных санузлах нормы на каждый сантехнический прибор суммируются;
• В кладовой и раздевалке постоянный воздухообмен 10 м ³ /ч, тот же показатель и в сервисном режиме.

Если естественная система не справляется с нормативным воздухообменом, на приток или вытяжку ставят вентиляторы.

Нормативные данные по воздухообмену необходимы для расчета производительности воздухозаборников и диаметра вытяжных каналов

Трубы для монтажа вентиляционных каналов желательно выбирать одинакового диаметра. Все элементы воздуховода должны быть закреплены ровно и надежно. Чем меньше поворотов вентиляционных каналов, тем выше эффективность вентиляционной системы.

Приточные отверстия естественной системы должны располагаться не выше 1,5 м над уровнем земли, чтобы их можно было чистить и обслуживать.

Чем длиннее и шире воздуховод, тем сильнее тяга. Рассчитать необходимые размеры воздуховодов можно с помощью одного из онлайн-калькуляторов.

Преимущества и недостатки естественного воздухообмена

Как и любая инженерная система, естественная разновидность не лишена недостатков, но имеет и существенные преимущества. Чтобы наверняка решить, устраивать его или нет, стоит сравнить список плюсов со списком минусов.

Положительные стороны:

• Простая и недорогая установка. Это самый дешевый вариант организации стабильного воздухообмена.
• Низкие затраты на обслуживание. Если в системе нет механических устройств, то она нуждается только в периодической очистке.
• Нелетучесть. Не потребляет электроэнергию, за исключением установки дополнительных электроприборов.
• Чрезвычайно тихая работа. Отличается низким уровнем шума.
• Инженерная гибкость. Вентиляцию можно модернизировать, доукомплектовывать различными устройствами. Есть возможность настроить производительность системы.

Отрицательные стороны:

• Нестабильность тяги. Его зависимость от атмосферного давления и конкретных погодных условий. Эффективность естественной вентиляции летом может быть недостаточной.
• Формирование сквозняков. Зимой сильная тяга может не только вызвать сквозняки у жильцов дома, но и значительно увеличить теплопотери. Отсюда повышенные затраты на обогрев помещения. Стоит отметить, что существуют различные способы решения этой проблемы.

Организовать систему естественной вентиляции в частном доме под силу каждому. Его несовершенство компенсируется простотой конструкции и минимальными затратами на обслуживание.

Выводы и полезное видео по теме

Следующее видео познакомит со спецификой устройства системы воздухообмена естественным путем:

Нормальный воздухообмен благотворно влияет на здоровье человека, повышает эффективность работы головного мозга, противодействует возникновению симптомов вялости, слабости и сонливости, а также предотвращает появление сырости, грибка и плесени в доме.

Хотите рассказать о том, как вы обустроили систему вентиляции собственного дома или дачи? Есть желание поделиться полезной информацией по теме статьи? Пожалуйста, оставляйте комментарии в форме блока ниже, размещайте фотографии и задавайте вопросы.

Как узнать, какая вентиляция требуется дому?

При выборе системы вентиляции для вашего дома важно убедиться, что вы выбрали систему, способную обеспечить достаточную циркуляцию воздуха. Вентиляционные системы строятся по разным спецификациям и имеют разную производительность. Потребности в вентиляции также могут различаться в зависимости от того, как устроен ваш дом, и стандартов, которых вы пытаетесь достичь.

Для более открытых домов может иметь смысл полагаться на каскадный эффект, который позволяет свежему воздуху, поступающему в спальни, циркулировать по всему дому. Для более секционных домов может потребоваться установка систем точечной вентиляции для обеспечения адекватного воздухообмена. Размещение притока и возврата также может повлиять на фактическое качество воздуха, даже если установленная система способна обеспечить достаточную вентиляцию.

Использование стандартов вентиляции HVI

Институт домашней вентиляции или HVI рекомендует, чтобы HRV или ERV обеспечивали не менее 0,35 воздухообмена в час во всем доме. Это соответствует примерно пяти кубическим футам в минуту (CFM) на 100 футов площади пола. Для дома площадью 1000 футов этот стандарт требует непрерывной скорости вентиляции 50 кубических футов в минуту, хотя это может варьироваться в зависимости от количества жильцов в доме.

Для достижения наилучших результатов выбранная система вентиляции должна обеспечивать несколько более высокую скорость циркуляции, чем этот минимум. Большие скопления людей и мероприятия, в результате которых образуются переносимые по воздуху летучие органические соединения, могут потребовать более высокой скорости воздухообмена для поддержания качества воздуха. Для ванных комнат и кухонь может потребоваться более высокая скорость вентиляции, и они могут выиграть от размещения возвратов или вентиляторов в стратегически важных местах для удаления теплого и влажного воздуха.

Использование стандартов ASHRAE 62.2

ASHRAE расшифровывается как Американское общество инженеров по отоплению, охлаждению и кондиционированию воздуха. Организация разрабатывает подробные стандарты вентиляции, которые определяют, каким должен быть надлежащий воздухообмен в различных условиях. Эти стандарты очень полезны для бизнеса, поскольку в таких областях, как игровые залы, вестибюли, склады, коммерческие кухни и приемные больниц, может быть полезно иметь разные уровни циркуляции воздуха.

Стандарты

ASHRAE также полезны для частных домов и квартир и могут использоваться строительными компаниями для обеспечения соответствия нового или отремонтированного здания номинальному уровню. Стандарты ASHRAE очень сложны и учитывают заполняемость и другие факторы для определения оптимальной вентиляции. Обновленные стандарты также выпускаются на 2016 год. Чтобы использовать стандарты ASHRAE для определения потребностей в вентиляции дома, лучше всего проконсультироваться со специалистом по вентиляции.

Использование стандартов пассивного дома

Стандарты пассивного дома

определяют уровень воздухонепроницаемости дома с использованием испытания давлением на месте для измерения герметичности.
