Регулировка расходомеров на коллекторе теплого пола

Типовые схемы подключения

Водяной тёплый пол достаточно редко используется как единственный источник обогрева. Отопление лишь за счёт подогрева пола допустимо только в регионах с мягким климатом, либо в помещениях с большой площадью, где съём тепла не ограничивается мебелью, предметами интерьера или же низкой теплопроводностью напольного покрытия. Практически всегда приходится объединять в одной системе отопления радиаторные контуры, приборы подготовки ГВС и петли тёплого пола.

Типовая схема комбинированной системы отопления с подключением радиаторов и контуров тёплого пола. Это наиболее технологичный и легко настраиваемый вариант, но при этом требующий значительных начальных вложений. 1 — котёл отопления; 2 — группа безопасности, циркуляционный насос, расширительный бак; 3 — коллектор для раздельного двухтрубного подключения радиаторов по схеме «звезда»; 4 — радиаторы отопления; 5 — коллектор тёплого пола, включает в себя: байпас, трёхходовой клапан, термостатическую головку, циркуляционный насос, гребёнки для подключения контуров теплого пола с редукторами и расходомерами; 6 — контуры тёплого пола

Имеется довольно большое число вариаций исполнения обвязки котельной, при этом в каждом отдельном случае действуют свои принципы работы гидравлической системы. Однако если не учитывать крайне специфические варианты, то способов согласовать работу нагревательных приборов различного типа остается всего пять:

Параллельная привязка коллектора тёплого пола к магистрали теплового узла. Место врезки в магистраль обязательно выполняется до точки подключения радиаторной сети, подачу теплоносителя обеспечивает дополнительный циркуляционный насос.
Объединение по типу первичных и вторичных колец. Магистраль, завёрнутая в кольцо, имеет несколько расходных врезок в подающей части, расход теплоносителя в подключенных цепях снижается по мере удаления от источника нагрева. Балансировка расхода выполняется подбором подачи насосов и ограничением протока регуляторами.

Подключение в крайнюю точку компланарного коллектора. Движение теплоносителя в петлях тёплого пола обеспечивается общим насосом, расположенным в генераторной части, при этом система балансируется по принципу приоритетного расхода.
Подключение через гидравлический разделитель оптимально подходит при большом количестве нагревательных приборов, существенной разнице расходов в контурах и значительной протяжённости петель тёплого пола. В этом варианте также используется компланарный коллектор, гидрострелка же необходима для устранения перепада давления, мешающего корректной работе циркуляционных насосов.
Локальное параллельное включение петли через унибокс. Этот вариант хорошо подходит для присоединения петли тёплого пола небольшой протяжённости, например при необходимости обогреть пол только в санузле.

Самый простой вариант включения контура тёплого пола к радиаторной системе отопления с температурой теплоносителя 70-80 °С. 1 — магистраль с подачей и обраткой высокотемпературного контура; 2 — контур тёплого пола; 3 — унибокс.

Нужно помнить, что характер работы тёплого пола может также меняться в зависимости от схемы укладки змеевика. Оптимальной считается схема «улитка», при которой трубки прокладываются парно, а значит, вся площадь обогревается почти равномерно. Если же тёплый пол устроен «змейкой» или «лабиринтом», то практически гарантировано образование более холодных и тёплых зон. Устранить этот недостаток можно, в том числе и за счёт правильной настройки.

Настройка теплого пола

И вот, система отопления заполнена и испытана, котел запущен. Все готово к настройке системы отопления.

Перед началом настройки отопления, необходимо определиться с ее целями и задачами. Основная задача балансировки заключается не в том, чтобы установить требуемый расход в каждой петле, а установить соотношение расходов по петлям или баланс расходов. Стоит помнить, что окончательный расход устанавливается во время настройки насосно-смесительного узла. Изменяя общий расход теплоносителя через коллектор, соотношение расходов через петли сохранится.

Настройка теплого пола с помощью расходомеров

Существенно влияет на балансировку наличие на коллекторном блоке расходомеров. Расходомеры, значительно ускоряют балансировку и позволяют ее сделать без включения котла. Это возможно потому, что расходомер показывает расход теплоносителя по каждому контуру в реальном времени.

Распределение потоков теплоносителя необходимо осуществлять таким образом, чтобы соотношение расходов по петлям и соотношение требуемых тепловых мощностей совпадали. Чтобы это получилось, желательно знать требуемые тепловые нагрузки на петли. Но даже, если этих данных нет, можно выставить расходы пропорционально длинам петель. В большинстве случаев, такой подход не дает большой погрешности из-за того, что петли с большими длинами имеют так же и большие мощности.

Балансировка начинается с самой длинной петли или петли с самой большой мощностью, если это известно. Далее регулирующий клапан на этой петле открывается в максимальное положение. В дальнейшем относительно него будут выставляться расходы всех остальных петель.

Для примера рассмотрим коллектор с четырьмя петлями. Допустим, что длины петель следующие: 100, 75, 75 и 50 м.

Как мы уже говорили, настройка начинается с большей петли, имеющей длину 100 м. Она открывается на максимум. Допустим, что при полностью открытом клапане расход на этой петле установился на уровне 4 л/мин.

Расход теплоносителя на второй и третей петле должен быть: (75/100) · 4 = 3 л/мин.

Расход теплоносителя на четвертой петле должен быть: (50/100) · 4 = 2 л/мин.

Проблемы при настройке теплого пола

На практике, может получиться так, что на третьей петле расход при полностью открытом клапане установится на уровне 2,5 л/мин, хотя нам нужен расход 3 л/мин. Это говорит о том, что данная петля имеет большее гидравлическое сопротивление, чем вторая петля той же длины. Как правило это бывает из-за наличия большего количества отводов, калачей или подводящих участков. Если такое случится, то вам придет, все же включить котел и дальнейшую балансировку проводить с включенным котлом и хотя бы с минимальным теплосъемом в помещении.

При этом первая петля настроится на (100/75) · 2,5 = 3,3 л/мин, вторая петля – на 2,5 л/мин., и четвертая петля на – (50/75) · 2,5 = 1,6 л/мин.

После того, как все расходы в петлях выставлены, балансировка петель теплого пола может считаться законченной. Следующим этапом идет настройка насосно-смесительного узла.

Настройка теплого пола без расходомеров

Если на коллекторе не установлены расходомеры, то о расходах в петлях придется судить только по косвенным признакам.

Балансировка без расходомеров производится только с включенным котлом и хотя бы с минимальным теплосъемом в помещении. Лучше, если на улице будет температура не ниже +5 ºС, при этом в помещениях не должно быть открытых окон и каких-либо значительных тепловых выделений, например, работающего камина. После этого систему необходимо оставить прогреваться на несколько часов, до тех пор, пока температура в петлях не стабилизируется, после чего необходимо выполнить оценку правильности выполненной настройки.

Правильность настройки системы определяется одним из следующих способов:

по температуре теплоносителя в обратном трубопроводе;
по средней температуре пола.

Функциональность и принцип работы расходомера

Основной функцией расходомеров или как их еще называют, поплавковых ротаметров в системе теплого пола является регулировка расхода теплоносителя в водяных контурах. Установка такого устройства позволяет:

избежать перерасхода электрической энергии в процессе нагрева теплоносителя;

обеспечить равномерный прогрев всех водяных контуров;
исключить колебание температурного режима в разных комнатах.

Необходимость использования расходомеров возникает в зданиях, где производится обогрев половых покрытий с разной площадью. Объемные помещения требуют большей длины трубопровода, поэтому прогреваются они менее интенсивно, чем маленького размера комнаты. Поэтому достичь равномерного прогрева и обеспечить комфортную температуру во всем доме можно только с таким приспособлением.

Расходомер для системы обогрева пола представляет собой устройство механического типа с пластмассовым или латунным корпусом. Внутри его находится поплавок из полипропилена. На верхней части корпуса находится прозрачная колба с разметками. В процессе циркуляции теплоносителя поплавок приходит в действие, перемещаясь по направлению вверх-вниз. Согласно его расположению можно с помощью шкалы определить объем жидкости в трубопроводе.

Как отрегулировать теплый водяной пол вручную подготовка и ввод

Ручная настройка проводится с помощью обычного крана, который называется термоголовкой. Ее монтируют на обратку и подачу. Использование крана позволяет не нагружать систему автоматикой и дополнительным оборудованием. Это существенно сокращает расходы, но создает ряд неудобств. Качественная и быстрая регулировка теплого водяного пола с термоголовкой — миф. Кран придется крутить часто, а при определении температуры полагаться исключительно на личные ощущения.

Важно! Более удобной считается регулировка водяных теплых полов ротаметрами (расходомеры), которые устанавливают на входе в каждый контур (место монтажа коллектор). Все, что нужно, — контролировать допустимую разницу в показаниях приборов

Она составляет 0.3-0.5 л.

Корректная регулировка теплого пола с термоголовкой предполагает соблюдение норм ввода в эксплуатацию всей системы. Иначе система основного или вспомогательного нагрева воздушных масс снизу помещения будет работать со сбоями.

Температурный режим

Прежде чем приступить к регулировке тёплого пола, крайне важно установить чёткое представление о том, с какой целью она выполняется. По принципу действия водяной тёплый пол кардинально отличается от прочих нагревательных приборов

Основным отличием служит рабочая температура теплоносителя. Если в радиаторную сеть подача осуществляется при температуре до 80 °С, то нагрев теплоносителя, поступающего в змеевик тёплого пола, ограничивается 40–42 °С. Такая необходимость вызвана соображениями комфорта и безопасности. В нормальном режиме температура на поверхности пола колеблется в диапазоне 22–26 °С, более сильный нагрев вызывает неприятные ощущения.

Существует два способа регулирования температуры нагрева жидкостного тёплого пола. Первый из них подразумевает контроль температуры на подающей ветке коллектора за счёт подмешивания порции остывшего теплоносителя из обратки. Технически это решение реализуется установкой трехходового клапана с термостатирующей головкой RTL нажимного действия. Отличие такой головки от радиаторной заключается в том, что она опирается в работе на температуру теплоносителя, а не воздуха. При таком способе регулирования расход в петлях сохраняется постоянным, с небольшой амплитудой меняется лишь температура теплоносителя.

Второй способ регулировки подразумевает ограничение расхода горячего теплоносителя в контуре. В этом случае также устанавливается термостатирующая головка, однако она расположена на двухходовом клапане, который прерывает цепь возвратного потока. При таком способе регулирования подача и обратка связываются байпасной цепью, проток через которую регулируется ограничительным клапаном с заранее откалиброванной пропускной способностью. Принцип такого регулирования основывается на высокой инерционности системы тёплого пола. В процессе работы теплоноситель подается в петли при номинальной температуре теплового узла, периодически изменяется только суммарный расход. Таким образом, нагрев стяжки происходит циклически, то есть требуется существенная теплоёмкость аккумулирующего слоя для сглаживания перепадов температуры.

В обоих случаях действует одно важное правило: термостатирующая арматура в обязательном порядке опирается на температуру обратного потока петли или коллектора. Устройство может иметь механический или электронный принцип действия, это может быть даже обычный термометр

Необходимость правильного расположения связана с тем, что по значению температуры теплоносителя на подаче практически невозможно судить об эффективности регулировки, ведь протяжённость петель может существенно отличаться.

Балансировка петель теплого пола

Готовя эту статью я прочитал множество различных мнений специалистов по настройке теплого пола. И вот с чем я не согласен:

Зачастую можно услышать, что правильно сбалансировать систему теплого пола можно только с помощью расчетов, посчитав сопротивление всех петель и вычислив настроечное положение регулирующих клапанов. Не спорю, что грамотный гидравлический расчет ускорит процесс наладки и защитит от ошибок в монтаже. Но на практике, настройка теплого пола может происходить без теоретических расчетов, хотя это и займет больше времени. Самое главное, что проект с гидравлическим расчетом стоит денег, а мы с вами нацелены на грамотную экономию.

Многие специалисты считают, что расход теплоносителя во всех петлях должен быть одинаковым. На практике, расход жидкости в петлях в основном зависит от тепловой мощности, которую передает в помещение каждая конкретная петля.

Бытует мнение, что систему теплого пола вообще не надо балансировать, а расход теплоносителя в петлях выровняется сам за счет работы термостатов, контроллеров и других приборов автоматики. Не соглашусь с этим утверждением, так как рано или поздно наступят условия, когда все петли теплого пола будут вынуждены открыться на максимум. В этом случае распределение теплоносителя в системе должно быть таким, чтобы вся жидкость не уходила в одну петлю, а равномерно распределялась по всем контурам.

Особенности корректировки

Для каждой отдельной комнаты поводится отдельная регулировка ротаметров. Управление выполняется согласно схеме установленных контуров

При этом берется во внимание уровня нагрева жидкости и давления

Рекомендуется выполнять балансировку согласно такой инструкции:

Определяется полное количество проходящего за одну минуту через коллектор теплоносителя. Показатели берутся в литрах. Полученное значение принимается за 100 процентов.
Вычисляется процентный расход каждого отдельного водяного контура. Результат переводится в литры за минуту.
На расходомере выполняется регулировка количества подаваемой жидкости в трубопровод.

С помощью таких действий можно выполнить продолжительную корректировку водяного контура. Чтобы обозначить фактические параметры необходимо наблюдать за показателями расходомера. Согласно наблюдениям можно точно определить расход контуров, подключенных к коллектору.

Коллектор с расходомерами для теплого пола

Регулировка расходомера выполняется в зависимости от установленной модели. После подсоединения прибора к коллектору следует выполнить предварительную настройку, установив начальную позицию, которая открывает доступ жидкости.

В ротаметрах без встроенного вентиля, используется дополнительное запорное устройство для установки положения «открыто». При этом балансировка выполняется в процессе функционирования системы.

Комбинированные приборы для учета расхода теплоносителя могут предварительно настраиваться с помощью полных оборотов встроенного вентиля. Каждый виток позволяет уменьшить просвет на установленное значение.

Корректировка расходомера системы обогрева пола выполняется с учетом контроля скорости жидкости за одну минуту – от 0,5 до 5 литров.

Перед началом настройки ротаметра следует проверить состояние установленного контура. Пробное тестирование необходимо чтобы исключить наличие протечек в контуре, которые могут стать причиной искажения показателей в приборе.

Расходомер является важным элементом в многоконтурной системе обогрева половых покрытий. Устройство позволяет обеспечить равномерный поток жидкости во все отдельные трубопроводы. Чтобы отопительное оборудование функционировало максимально эффективно, следует правильно подобрать ротаметр, а также провести его монтаж и настройку согласно техническим требованиям.

Н аконец-то система отопления моего дома собрана. Запущен котел. Напомню, что я решил отапливать свой дом только теплыми полами. Хотя комнат в доме не много, для того, чтобы комфорт во всех помещениях был одинаковым, необходима настройка теплого пола. Вот о том, как происходит настройка теплого пола, мы и поговорим в этой статье.

Настройка теплого пола не так сложна, как может показаться на первый взгляд. Если говорить в общем, то настройка теплого пола состоит из трех этапов. Сначала балансировка петель напольного отопления, потом настройка насосно-смесительного узла и наконец настройка контроллера если вы решили автоматизировать систему отопления. Я решил полностью автоматизировать систему отопления в своем доме. Поэтому приобрел контроллер, сервоприводы и термодатчики. Давайте подробно разберем первый этап настройки, так как от того, на сколько он будет сделан качественно, зависит успех всей настройки.

Работа с расходомерами коллекторов

Гидравлическая балансировка петель тёплого пола заключается в нормировании протока в каждом змеевике. В зависимости от длины, может требоваться разное количество поступающего теплоносителя для того, чтобы при прохождении через петлю он остывал ровно на расчётное значение. Количественно необходимый проток определяется как отношение тепловой нагрузки на петлю к произведению теплоёмкости воды или иного теплоносителя на разницу температур в подаче и обратке: G = Q / с * (t₁ — t₂).

Часто можно встретить рекомендации определять расход теплоносителя согласно производительности циркуляционного насоса, то есть делить его подачу пропорционально соотношению длин петель. Таких советов следует избегать: кроме того, что длину каждого змеевика вычислить достаточно сложно, нарушается одно из важнейших правил — выбирать параметры оборудования исходя из потребностей системы, а не наоборот. Попытки распределить расход описанным образом практически всегда приводят к тому, что проток в петлях существенно отличается от расчётных значений, что делает дальнейшую настройку системы невозможной.

Сама же регулировка протока расходомерами выполняется достаточно просто. В одних моделях изменение пропускной способности осуществляется поворотом корпуса, в других — вращением штока специальным ключом. Шкала на корпусе расходомера указывает расход в литрах в минуту, нужно лишь установить соответствующее положение поплавка. Практически всегда при изменении пропускной способности одного расходомера меняется расход в остальных петлях, поэтому регулировку проводят несколько раз, последовательно калибруя каждый отвод. Если такие изменения выражены особенно сильно, это свидетельствует о недостатке пропускной способности регулирующей арматуры, через которую подключён коллектор, либо о слишком низкой производительности циркуляционного насоса.

Блок коллекторный для теплого пола в сборе 4 выхода 1 х 3/4 х 4 EUROS

Коллекторная группа для теплого пола EUROS на 4 выхода с термостатическими вставками , расходомерами, отсечными кранами, термометрами, воздухоотводчиками и дренажем.

Коллекторная группа EUROS 1 х 3/4 х 4 на 4 выхода с расходомерами и термостатическими клапанами с регулировочными ручками, с дренажными кранами и воздухоотводчиками, используется в системах водоснабжения, водяного радиаторного или напольного отопления для распределения и регулирования рабочей среды в системе.

Характеристики
Ед. измерения	шт
Ø внутренней резьбы, дюйм	1
Ø резьбы отводов	3/4
Количество отводов	4
Материал	никелированная латунь CW617N
Межосевое расстояние, мм	50
Описание типа	для радиаторов или теплого пола
Тип	Коллекторный узел
Тип отводов	евроконус

Материалы исполнения – узел/ материал изготовления:

Корпус обратного коллектора Латунь CW 617N (аналог ЛС — 59 -1)
1.1Расходомер со шкалой 0-5л/мин Пластик ABS,ПВХ, EPDM, сталь пружины AISI 304
2. Корпус подающего коллектора Латунь CW 617N
2.1 Запорный клапан с резьбой М30х1,5 Латунь CW 617N, сталь AISI 304, пластик ABS, EPDM
3. Краны шаровые отсечные с термометром Латунь CW 617N, P.T.F.E, NBR, Cт.3, стекло
4, 4.1, 4.2 соответственно: отсечной клапан автоматический воздухоотводчик, дренажный кран. Латунь CW 617N, пластик ABS, нейлон уплотнитель EPDM, NBR
5. Планка монтажная с отверстиями под болты и резиновыми вставками Сталь оцинк. Q235 (аналог Ст.3)

Основные технические характеристики:

Условный проход Ду, мм — 25×15*
Присоединительная резьба, дюймы — 1ВН, 3/4 НР
Максимальное давление Pу, бар (рабочее/ испытательное) — 6/10
Температура рабочей среды, °С — от -20 до 80**
Максимально допустимый напор, м3/час (отводы подающего / обратного коллектора) — 0,9/1,6
Допустимая концентрация гликоля, % — 40

Назначение и область применения:

Блоки применяются для подключения, обслуживания и регулирования отдельных контуров в системах лучевой разводки радиаторов отопления и при монтаже напольного отопления. Две монтажные консоли для настенного крепления несут подающий и обратный брусчатые коллекторы, оснащенные соответственно регулировочными и запорными клапанами, а также запорные шаровые краны, термометры, сливные краны и воздухоотводчики. Для более быстрой и наглядной настройки регулировочные клапана оснащены расходомерами с диапазоном шкалы от 0 до 5 л/мин. Присоединение патрубков циркуляционных контуров осуществляется к переходным ниппелям с профилем «Евроконус» 3/4″ НР, установленным в нижние отверстия брусчатых коллекторов. Межцентровое расстояние между патрубками 50 мм. При использовании для подключения специальных соединителей для металлопластиковых и PEX труб, не следует применять дополнительные герметизирующие материалы, т.к. каждый соединитель уже снабжен комплектными уплотнительными кольцами. Все резьбовые соединения внутри блоков также в заводской комплектации уже уплотнены кольцами из EPDM.

Принцип действия:

Настройка расхода через отводы производится регулировочными клапанами на подающем коллекторе (См. ниже рис.2). Для этого при включенном циркуляционном насосе и полностью открытой арматуре коллектора производится настройка расходомера. Аккуратно снимаются защитные пластиковые колпачки, с использованием плоской шлицевой отвертки и полностью закрывается подача теплоносителя через расходомер медленным вывинчиванием пластикового регулировочного кольца против часовой стрелки, так что становиться видна резьба. Вращение осуществляют до тех пор, пока показания расходомера не упадут до нуля. Затем регулировочное кольцо начинают поворачивать обратно. При вращении по часовой стрелке увеличивается зазор, пропускающий теплоноситель в гильзу расходомера и отклоняющийся шток индикатора отображает на градуированной шкале возрастающий расход. Выставив проектное значение расхода на шкале, регулировочное кольцо вновь фиксируют защитным колпачком. Дальнейшее запирание и регулировка подачи через конкретные циркуляционные петли для поддержания местного регулирования температуры осуществляется с помощью запорных клапанов. Они установлены на обратном коллекторе и снабжены пластиковыми рукоятками с указанием направления вращения. Для автоматического регулирования необходимо подключение электротермического сервопривода, который способен запирать необходимый отвод по сигналу от комнатного термостата. Запирание производится плоским золотником при давлении на шток, запорный клапан для присоединения сервопривода оснащен посадочной резьбой под накидную гайку М30×1,5.

Купить коллекторную группу для теплого пола 4 выхода 1 х 3/4 х 4 EUROS с расходомерами, отсечными кранами, термометрами, воздухоотводчиками и дренажем по низкой цене в компании Teplodoma-msk.

Коллектор теплого пола: подключение

Водяной теплый пол получает все большее распространение в индивидуальных домах. Метод создает более равномерное распределение температуры в помещениях, что делает их более комфортными, а отопление — экономичнее на 10-15%. В многоэтажных домах этот способ запрещен для подключения к централизованным системам отопления и применениям выше первого этажа. Система теплого пола содержит:

Коллектор теплого пола;
Трубы;
Арматура;
Приборы измерительные и регулирующие.

Мощность котла выбирается больше, чем система отопления. В домах с большой площадью требуются дополнительные радиаторы. Также следует учитывать, что горячая вода может понадобиться для ванной и кухни. Все это должен обеспечивать один общий котел.

Устройство и работа теплого пола

Теплый водяной пол является одной из самых современных систем отопления. Температура теплоносителя не превышает 55°С. Если она выше, горячий пол будет создавать дискомфорт. Чтобы ногам было приятно касаться пола, температура поверхности материала настила не должна превышать 35°С. Температура теплоносителя, поступающего из котла, обычно выше. Поэтому перемешивание нагретой и охлажденной воды осуществляется в смесительном узле коллектора. Температура охлаждающей жидкости задается термостатом.

Трубы отопления проходят в толще бетонной стяжки под финишным покрытием. Автономная система теплого пола отвечает всем современным требованиям:

высокая производительность;
надежность;
долговечность;
Эконом.

Помещение разделено на участки примерно по 40 м ² , с отдельными контурами протяженностью не более 60 м и компенсационными швами по границам. Внутри каждой площадки создается водяной теплый пол. Коллектор соединен с прямым и обратным патрубками каждого контура, и через него протекает поток теплоносителя. Предварительно нагретая вода из котла распределяется по контурам, а охлаждаясь через него обратно. Отопительные контуры имеют разную длину труб. При одинаковых проходах через короткую трубу на входе и выходе пройдет больше воды, чем через длинную. Соответственно сайты будут греться по разному. На каждом контуре необходимо обеспечить заданный расход воды, чтобы происходило равномерное распределение тепла по всей системе. Показателем является одинаковая температура теплоносителя на выходе всех контуров. При этом тепло будет равномерно распространяться по полу дома.

Назначение и устройство резервуара

Коллектор теплого пола служит для равномерного распределения теплоносителя от котла в отапливаемые помещения и возврата на подогрев по круговой циркуляции. С его помощью настроить все подключенные контуры на заданную температуру, произвести подпитку и слив воды, а также удалить воздух из системы. Конструктивно коллектор выполнен в виде трубы-«гребенки» с патрубками для подключения отопительных контуров. Они должны стараться делать все одной длины.

Шкаф коллекторный

При разработке водяного теплого пола для дома коллектор размещают в удобном месте, максимально близко к центру системы отопления. Туда же включаются патрубки контуров с правым изгибом, и подключается подача и отвод теплоносителя. Для поворота гибкой трубки снизу оставляется пространство. Сверху собирается группа подающего и обратного коллекторов с регулирующей арматурой или вентилями. Место должно быть удалено от обогревателей и размещено на стене. Лучше всего размещать оборудование в специальном шкафу. Его следует размещать над теплым полом, чтобы было удобно удалять воздух из труб. Вся система соединена компрессионными фитингами.

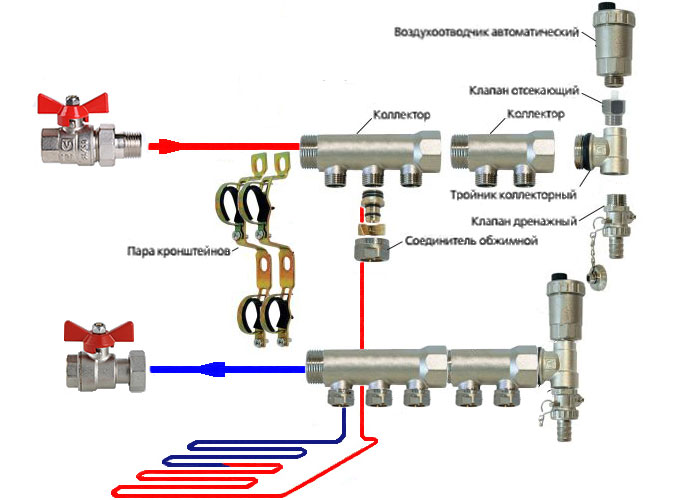

Простой вариант коллекторной группы

Применяются простые коллекторы с регулирующей арматурой и расходомерами на каждом контуре, а также запорная арматура для подачи или отключения теплоносителя. Такая система хорошо подходит для частного дома, где нет значительных колебаний давления и температуры в трубопроводах. Можно собрать простейший коллектор теплого пола своими руками, что сэкономит средства. Недостатком является зависимость от изменения температуры и расхода теплоносителя котла, а также внешних условий.

Коллекторы современной системы отопления

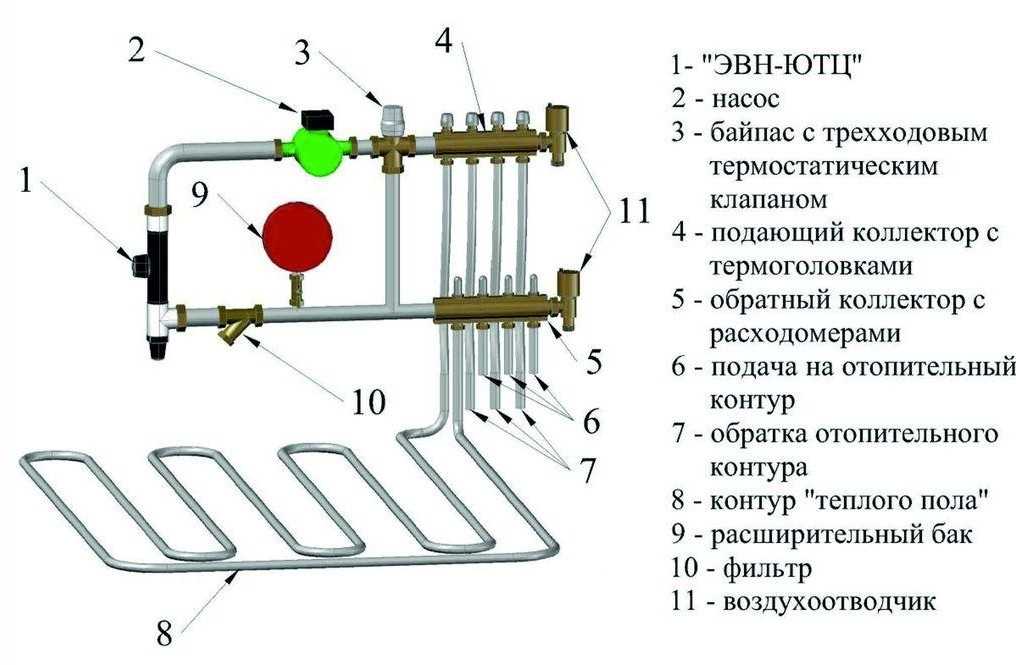

Полное подключение коллектора теплого пола обеспечивается следующим дополнительным оборудованием:

Смесительный узел или трехходовой смеситель;
циркуляционный насос;
Термостатические регуляторы и расходомеры в каждом контуре;
Ручной воздухоотводчик.

Материал может быть пластик или металл. Коллектор теплого пола изготавливается из полипропилена, нержавеющей стали или латуни. Укомплектован регулирующей арматурой, манометрами, термометрами, арматурой, вентилями. В специальном устройстве горячая и охлажденная вода смешиваются и подаются насосом заданной температуры в подающий коллектор. Обратная соединяется с котлом, замыкая систему круговой циркуляции теплоносителя. Охлажденная вода возвращается на предварительный подогрев, а затем снова поступает в систему. Подающий коллектор всегда располагается над обратным коллектором и содержит воздухоотводчик.

Насосно-смесительный узел содержит трехходовой клапан, установленный на выходе из коллекторной системы. Он регулирует только поток горячей воды, а поток охлажденной воды остается постоянным. Давление теплоносителя на его выходе поддерживается с помощью насоса.

При достаточной циркуляции жидкости смеситель устанавливается без насоса.

Регулятор расхода

Для равномерного распределения теплоносителя на каждом контуре устанавливаются регуляторы расхода. В длинные отопительные контуры необходимо подавать больше жидкости, чтобы теплоотдача везде была одинаковой. Для этого производят стационарную настройку расхода, чтобы тепло распространялось по помещениям равномерно. Аналогично можно создать неравномерность подачи тепла, если некоторые помещения не особо нуждаются в отоплении.

Регулятор расхода представляет собой клапан. При регулировке его баланс устанавливается пропорционально длине трубы соответствующего контура. Регулятор является расходомером для коллектора теплого пола, ведь по отметке на шкале можно судить о количестве подаваемого теплоносителя.

Термостатические клапаны

Температура в контурах может поддерживаться с помощью термостатических клапанов. Они получают сигнал от датчика температуры воздуха или пола в помещении, после чего с помощью электротермического привода изменяется расход теплоносителя.

Термостатический клапан может быть с ручной регулировкой. Применяется при установке простого коллектора для водяного теплого пола в систему с постоянными параметрами.

Вывод

Коллектор теплого пола служит для равномерного распределения теплоносителя по трубам отопления с помощью смесительного узла и регуляторов расхода воды.

Для простого отопления со стабильными параметрами подходят устройства с регулировкой клапана. Для многоконтурных сложных систем отопления требуется современное полноценное регулирование температуры.
