Монтаж теплого водяного пола в частном доме своими руками: Монтаж водяного теплого пола своими руками

Содержание

схема укладки и монтаж своими руками в частном доме

Теплые полы появились у нас относительно недавно и быстро стали популярными. Существует несколько вариантов такого пола, но наиболее интересны для потребителя водяные полы.

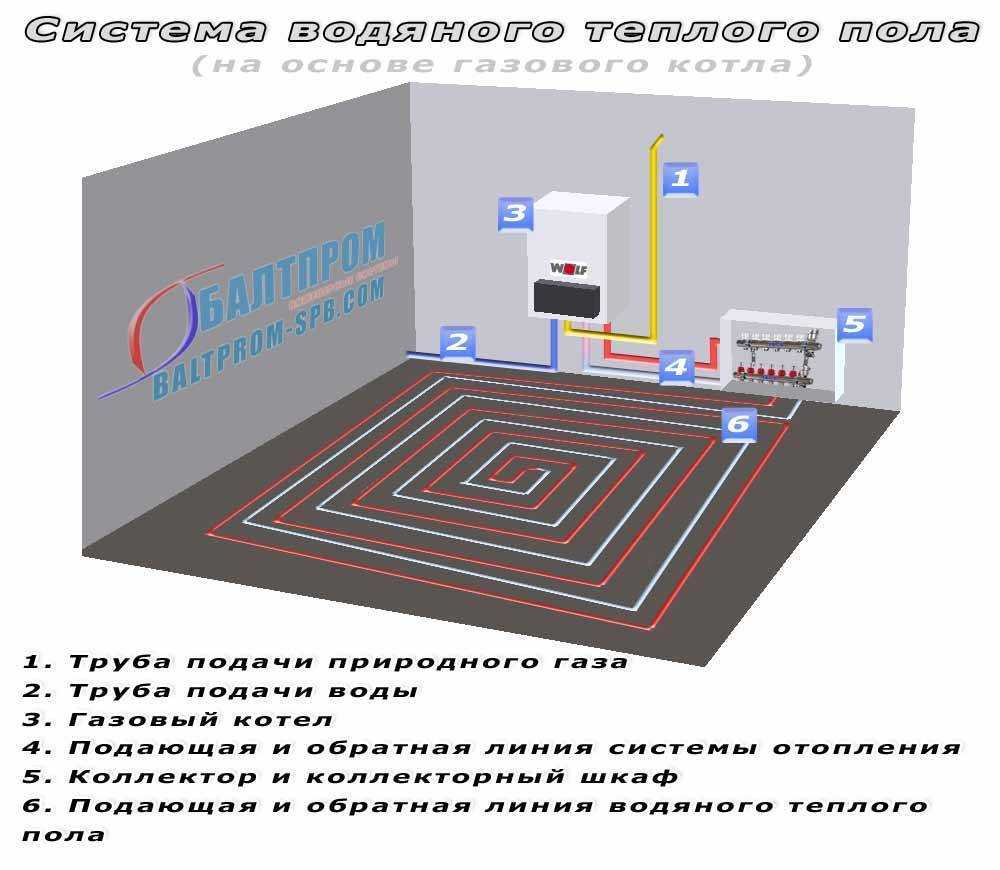

Такая система представляет собой сеть подогрева пола трубопроводами горячей воды. Эти полы используются в городском и загородном жилье, удачно заменяя и дополняя системы традиционного радиаторного отопления (смотрите: полы в частном доме).

Плюсы и минусы

Преимущества теплого водяного пола:

Система позволяет равномерно распределить тепло в помещении. Проживание в домах с таким полом значительно комфортнее. Температура в помещении составляет +22°C на полу и примерно +18^оC на уровне роста человека. Жильцам комфортно, а детям можно играть, не рискуя простудиться.
Система трубопроводов нагрева полностью скрыта и изолирована — таким образом, водяные полы абсолютно безопасны.
Система экономична. Температура теплоносителя 30−45°C позволяет экономить до 30% тепла за счет его эффективного использования. В больших помещениях с высокими потолками экономия достигает 60%, т.к. теплый воздух от пола поднимается на высоту до 2,5 м.
Скрытая отопительная система позволяет легко воплощать любую концепцию дизайна и планировки жилья, в отличие от радиаторов, которые приходится менять или скрывать за декоративными панелями.
Не требует дополнительного обслуживания. Качественно выполнение работы позволят эффективно и без затрат эксплуатировать его долгие годы.

Водяной пол можно подключить к любой системе отопления — автономного и централизованного. Он не требует подключения электроэнергии, приобретение и монтаж обходятся недорого.

К недостаткам отнесем:

Сложность и трудоемкость монтажа. Поверхность должна быть тщательно подготовлена, а конструкция пола сложна в устройстве из-за многослойности.
Возможная протечка приведет к необходимости полного поднятия покрытия.
Пол обязательно должен дублироваться альтернативной системой отопления. Специалисты считают, что его одного недостаточно для обогрева дома. Обычно советуют дополнительно применять радиаторы или конвекторы на лестницах и в тамбурах.

Теплые полы водяные в частном доме

Водяной пол для частного дома особенно удобен, поскольку отсутствует риск аварийной протечки воды на нижние этажи. Кроме того, автономная система отопления позволяет еще эффективнее использовать преимущества индивидуальной схемы теплообеспечения.

Требования к помещению для монтажа

Для долгой и надежной работы пола помещение должно отвечать следующим требованиям:

Система отопления предусмотрена проектом. Для монтажа необходима достаточная высота потолка с учетом толщины конструкции пола до 20 см.
Надежное основание пола или перекрытия — вес нагревательной системы со стяжкой немалый.
Перепады высот основания не должны превышать 5 см на 1 м из-за возможного завоздушивания системы, гидравлического сопротивления и уменьшения срока службы нагревательных трубопроводов.
Ровное и сухое основание под монтаж. Стяжке пола следует дать просохнуть 4 недели до достижения максимальной прочности.
До монтажа пола в помещении желательно вставить окна и двери, отштукатурить стены.
Тепловые потери помещения не более 100 Вт/кв. м. В противном случае для повышения КПД системы отопления следует утеплить помещение.

Оборудование и материалы

Для устройства теплого водяного пола понадобится:

Полиэтиленовая пленка для устройства паро- и гидроизоляции.
Демпферная лента для компенсации расширения стяжки при нагревании пола.
Утеплитель (листовой пенополистирол).
Крепления трубы отопления: арматурная сетка, скоба или лента.
Труба теплопроводная из металлопластика или сшитого полиэтилена диаметром 16 мм.
Элементы (биндеры, зонтики, шпильки) для крепления трубы к сетке, утеплителя к полу и т. д. При покупке водяного пола следует уточнить позиции креплений и их количество.
Коллектор для разделения воды по контурам и настройки режимов отопления.
Сервопривод для регулирования подачи теплоносителя в контуры и, соответственно, температуры в помещении. Он связан с термостатом, подающим сигналы на открытие и закрытие подачи теплоносителя.

Смесительный узел для подмешивания нагретого теплоносителя к остывшему для повышения температуры пола до необходимой.

Расчет и проектирование теплого пола

Проектирование теплого водяного полу выполняется на основании СНиП 41.01-2003 и СП 41-102-98. Эти нормативные документы регламентируют проектирование систем отопления и отопительных трубопроводов.

Некоторые исходные данные для проектирования:

температура воздуха в жилом помещении 20°C;
температура теплоносителя 45-50°C;
температура воздуха при монтаже труб от 10°C.

наибольшая температура поверхности пола:

жилых комнат 29°C;
влажных помещений (санузел, ванная) 33°C;
для паркетных покрытий 27°C.

Расчет делается на основании:

площади помещения;
конструкции пола;
поступления тепла и теплопотерь (затраты тепла на нагрев воздуха, потери тепла через различные конструкции, поступления солнечного тепла, тепла от работы оборудования).

По рассчитанной величине теплопотерь из графиков определяется диаметр трубопровода теплоносителя и шаг между трубами. Далее следует определение температуры теплоносителя, расчет числа контуров, потери давления в трубопроводах, в петлях труб, расчеты длины петель.

Зачем нужен коллектор?

Коллектор поддерживает температуру теплоносителя в системе в определенных пределах, которые задаются терморегулятором. При выборе нужно учитывать совместимость с системой отопления, т.е. способность поддерживать нужное давление потока теплоносителя.

Важная характеристика — степень сложности модели, т.е. наличие различных приборов, датчиков, узла терморегуляции, расхода и т. д. Такая модель коллектора может считаться смесительным узлом.

Выбор котла

Котел для теплого пола должен быть:

совместим с системой отопления;
эффективен в генерации тепла;
удобен в обслуживании и эксплуатации;
прост в монтаже.

Совместимость котла с системой отопления заключается в его способности поддерживать небольшую температуру воды в системе при значительном расходе. От эффективности работы котла зависит потребление энергоносителей и стоимость отопления.

Для монтажа теплого водяного пола предлагаются электрические и газовые котлы, а также котлы на жидком и твердом топливе. Независимо от конструкции, наиболее удобны электрические агрегаты — при минимальных затратах электроэнергии они легко поддерживают необходимый режим работы.

Котлы полностью автоматизированы, а отсутствие системы дымоудаления значительно сокращает затраты на монтаж и эксплуатацию.

Какой утеплитель выбрать?

Утеплитель в системе способствует равномерному прогреву комнаты и, выполняя функции экрана, позволяет снизить потери тепла. Требования с теплоизолирующему материалу:

низкая теплопроводность;
способность выдерживать нагрузку от трубопроводов и устроенной поверх них стяжки.

Нужный эффект могут дать утеплители плотностью не менее 35 кг/м³. Обычно используют:

специальные маты для теплого пола;
пенопласт;
экструзионный пенополистирол;
пробковое покрытие;
рулонные утеплители;
минеральную вату.

Отдать предпочтение определенному виду материала сложно — все зависит от условий и бюджета строительства. Наиболее удобны маты, значительно упрощающие также монтаж трубопроводов теплоносителя.

Способы укладки труб

Существует две основные схемы укладки трубопроводов водяного пола — змейкой и улиткой.

Змейка

Схема «змейка» используется для монтажа теплого пола на небольших площадях — в санузлах, ванных, кухнях. Расстояние между трубами 15–25 см. Возможна одинарная или двойная «змейка», в углах с двумя наружными стенами делается угловая «змейка». Общая длина контура при укладке этим способом не должна превышать 60-70 м.

Улитка

Способ очень эффективен, поскольку распределение тепла по поверхности равномерно. Расстояние между трубами 10–25 см, общая длина длины контура не должна быть больше 120 м.

[stextbox id=’warning’]Советуем почитать: Технология укладки пробковых полов[/stextbox]

Как сделать монтаж своими руками?

Монтаж теплого пола — ответственная работа и выполнять его самостоятельно следует только при наличии опыта и проекта, разработанного специалистами. Выбирать материалы, оборудование и приборы следует на основании расчетов, а при монтажных работах необходимо строго придерживаться технологии.

Устройство утеплителя

Монтаж утеплителя выполняется после гидроизоляции пленкой основания и крепления по периметру помещения демпферной ленты для температурной компенсации расширения стяжки пола при нагревании.

В качестве примера монтажа утеплителя возьмем наиболее наиболее распространенный листовой пенополистирол. Толщина листа зависит от теплопотерь помещения и нагрузки на систему отопления.

[stextbox id=’info’]Важно! Основное правило для теплоизоляции: при наибольшей тепловой нагрузке сопротивление слоя изоляции должно превышать суммарное сопротивление слоев над трубами теплоносителя (бетонной стяжки и чистового покрытия).[/stextbox]

Листы пенополистирола плотно укладываются на изоляционную пленку.

Монтаж трубы теплоносителя

Монтаж труб следует начинать с монтажа коллектора, от которого будет вестись разводка. Часть трубы, идущую к контуру, можно утеплить вспененным полипропиленом.

Трубы нужно крепить специальными клипсами, но не слишком жестко, учитывая температурное расширение.

Контуры укладывать по схеме с шагом, указанным в проекте. Часто для крепления трубопроводов используют арматурную сетку, которой покрывают утеплитель.

Укладка арматурной сетки

Проводится поверх трубопровода до устройства стяжки. Сетку аккуратно привязывают к трубопроводам хомутами.

Испытания контуров

Гидравлические испытания контуров проводятся перед устройством стяжки. Систему необходимо заполнить водой и проверить ее на герметичность. Гидравлические испытания трубопроводов проводят согласно требованиям СНиП.

Давление в системе следует поднять до 4–6 бар, а через сутки проверить протечки и снижение давления в системе.

Стяжка по маякам

Последовательность устройства стяжки теплого пола:

Толщина слоя стяжки 20–30 мм. Разметку стяжки по маякам нужно начинать с отбивки горизонтали на стене помещения. Для этого лазерным лучом или водяным уровнем отмечают на стенах нужную высоту уровня стяжки.
Закрутить в пол саморезы на пробках по уровню, отмеченному на стене. Верх шляпки самореза — верхняя точка профиля маяка. Аналогично выполнить установку следующего параллельного профиля маяка. Расстояние между профилями на 20 см меньше длины правила, которое используется для разравнивания смеси. Тщательно проверить правильность установки маяков перед заливкой.

В емкости большого объема приготовить смесь для стяжки согласно инструкции на упаковке. Распределять смесь между маяками от середины помещения в обе стороны и разравнивать правилом, протягивая им по профилям маяка. Полное время схватывания стяжки — один месяц. После этого можно приступать к финишной отделке.

[stextbox id=’warning’]Советуем почитать: Способы выравнивания полов из бетона и дерева[/stextbox]

Особенности эксплуатации тёплых полов

Выполнение правил эксплуатации теплого водяного пола не требует усилий. Для долгой и надежной работы оборудования:

запрещается без уведомления специалистов компании, которые устанавливали систему, менять что-либо в ее управлении;
в начале эксплуатации не рекомендуется включать максимальный уровень нагрева — это может привести к появлению трещин в стяжке;

нельзя допускать превышения температуры теплоносителя выше 45°C;
учитывать при управлении температурную инерционность теплого пола, которая составляет примерно 6 часов;
первый пуск следует проводить только с участием специалиста;
пуск зимой следует производить постепенно. В первый день систему включают на 2 часа, на следующий день пол может работать на 30 минут дольше и т. д.

Внимание! При обнаружении неисправностей в системе, не пытайтесь устранять их самостоятельно. Обязательно пригласите специалиста!

[stextbox id=’warning’]Еще по теме: Дизайнерский пол для частного дома[/stextbox]

Полезные видео

Основные правила устройства водяных теплых полов, на что обращать внимание при монтаже:
[yvideo number=»0NSBDtjiyCc»]
Как сделать своими руками пошагово:
[yvideo number=»sS3ifyIKSwE»]
Еще один подробный урок по укладке труб теплого пола в реальном времени:
[yvideo number=»kB3mEk2oQ14″]
Водяной теплый пол, как правило, используют в больших помещениях. Определенные сложности с регулировкой температуры и монтажом схемы компенсируются экономичностью. Монтаж рекомендуем делать самостоятельно только при наличии опыта производства подобных работ.

Как установить устройство для смягчения воды

Хотя после проверки жесткости воды вы можете понять, что вам нужен смягчитель воды, мысль об установке смягчителя воды может быть пугающей. Умягчители Whirlpool может установить домашний мастер, знакомый с принципами сантехники.

Соображения по стоимости установки умягчителя воды

Если вы готовы взять на себя немного ручной работы, стоимость установки умягчителя воды будет меньше, чем профессиональная установка. Устранение трудозатрат означает, что цена во многом зависит от возможностей вашей установки для умягчения воды, которая измеряется в гранах. Как правило, чем выше количество зерен, тем выше стоимость системы умягчения воды.

Количество человек в домохозяйстве служит основой для минимального количества зерен, которые вы должны искать в своей следующей единице:

1-4 человека: ~30 000 зерен минимум
5-6 человек: ~40 000 зерен минимум

900 02 Еще одним фактором, который может повлиять на окончательную цену вашего проекта по умягчению воды своими руками, является простота установки.

Если предварительный водопровод для вашего устройства для смягчения воды удобно расположен рядом с самим оборудованием, вы можете сэкономить время и деньги, устраняя необходимость в дополнительном водопроводе.

Планируете свой бюджет и хотите точно знать, сколько будет стоить установка умягчителя воды? Ознакомьтесь с нашим ассортиментом продукции, чтобы найти идеальное устройство для ваших нужд.

Установка умягчителя воды своими руками

Нажмите здесь, чтобы посмотреть наше видео по установке на YouTube!

Самостоятельная установка умягчителя воды позволяет вам работать над проектом в своем собственном темпе и без дополнительных затрат на сантехника. Если вы просто заменяете старый умягчитель воды, это можно сделать менее чем за час. Новая установка требует некоторых дополнительных знаний в области сантехники, но с ней можно справиться за несколько часов. Вы должны убедиться, что у вас есть все необходимые материалы и инструменты, прежде чем начать, так как вам может понадобиться отрезать некоторые трубы, чтобы выровнять линии умягчения воды и подачи воды. Создание подробного контрольного списка перед началом работы гарантирует, что вы не пропустите ни одного шага.

Умягчители воды Whirlpool® поставляются со всем необходимым для установки и подключения к трубной резьбе 1” NPT (национальная трубная резьба). ). Если размер вашей сантехники меньше или больше 1 дюйма…

Прежде чем приступить к работе:

Два 1-дюймовых соединителя с внутренней резьбой NPT и достаточное количество трубок для подключения умягчителя воды к существующей водопроводной сети. У вас может быть водопровод из меди, ПВХ, ХПВХ, стали или PEX. Для установки каждого из этих типов сантехники могут потребоваться разные материалы и разные инструменты.
Слив необходим для процесса регенерации или перезарядки. В комплект поставки входит дренажная трубка длиной 12 футов, но если ваш слив находится дальше 5 футов, вам нужно будет приобрести достаточное количество ½-дюймовых трубок, чтобы дотянуться до него. Слив не должен находиться на расстоянии более 30 футов от умягчителя, а сливная линия не должна быть поднята более чем на 8 футов над полом.
Шнур питания (трансформатор) должен быть подключен к розетке с постоянным напряжением 110 В. В комплект поставки входит шнур питания длиной 10 футов.

Где установить устройство для смягчения воды

Если вы задаетесь вопросом: «Куда можно установить устройство для смягчения воды?», пришло время немного изучить ваш дом. С другой стороны, если у вас есть общее представление о том, как установить умягчитель воды, вы сможете быстро определить наиболее эффективное место.

Если вы устанавливаете систему для всего дома, вам нужно разместить умягчитель как можно ближе к точке входа воды в вашем доме. Как правило, лучше всего размещать умягчитель воды в самой ранней точке вашей домашней водопроводной системы. Это означает размещение умягчителя воды там, где он может подавать воду в водонагреватель, а не ниже по течению от этого оборудования. Вы не только предотвратите повреждение умягчителя горячей водой, но и продлите срок службы водонагревателя, подавая в него более мягкую воду.

Каждый сценарий установки отличается, но некоторые общие требования к водопроводу для установки включают:

3 галлона в минуту на входе
Максимальное давление воды 125 PSI

Для работы умягчителя воды требуется электропитание, а общие электрические требования к умягчителю воды включают:

При использовании удлинителя убедитесь, что это сменный шнур #20AWG

Хотите знать, как установить умягчитель воды в колодце? Поскольку источник воды входит в ваш дом так же, как и муниципальный водопровод, этапы установки идентичны.

Типовая установка в подвале

Типовая установка на плитном фундаменте

Контрольный список для быстрой установки – подробности см. в руководстве по установке

Отключите подачу воды в водопровод
Линии дренажной воды
Правильно подключите (дополнительно: установите удаленный байпас)
Заполнить солевой бак солью наполовину
Убедитесь, что байпас закрыт, медленно включите воду, проверьте наличие утечек
Завершить процедуру запуска

Связанные статьи

Монтаж водяного теплого пола своими руками: видео, схемы, технология

Содержание статьи

Сегодня обустройство теплых полов — отличный способ сделать свой дом теплее. Зачастую теплый пол становится не дополнительным элементом в системе отопления, а полностью самостоятельным. Среди всех видов наибольшей популярностью пользуется теплый водяной пол, который является наиболее экономичным и эффективным. Для того, чтобы получить качественную систему теплого пола дома, лучше обращаться в проверенные и авторитетные компании, например, в «Атмосферу комфорта». Но вы можете попробовать справиться с этой задачей самостоятельно.

Преимущества и недостатки водяных теплых полов

Водяной теплый пол отличается несколькими преимуществами , среди которых стоит выделить:

низкие материальные затраты на монтаж и эксплуатацию;
пол по всей площади прогревается равномерно;
можно отапливать дом очень приличной площади, но при этом существенно экономить на оплате за отопление;
отсутствие видимых радиаторов отопления — плюс к привлекательности интерьера;
возможность регулировать температуру самостоятельно.

Справедливости ради стоит отметить, что такая система теплого пола не была лишена некоторых недостатков, но большинство из них можно свести к минимуму при правильном монтаже всей системы:

некоторые трудности в обустройстве всей системы водяного теплого пола;
необходимость использования водяного насоса;
есть риск протечки, и найти ее бывает очень сложно;
давление в стояке незначительно, но падает.

Вероятность протечек можно уменьшить, если не использовать металлические трубы, которые быстро подвергаются коррозии. Прекрасная альтернатива – металлопластик, полиэтилен, полибутилен. Все это материалы, которые могут служить вам верой и правдой 50 лет.

Подготовительные работы

Перед началом монтажа водяного теплого пола необходимо провести все необходимые замеры и расчеты, чтобы выяснить оптимальную мощность. Этот показатель зависит от многих факторов: площади помещения, пола, качества утепления стен, площади остекления и т. д.

Если квартира расположена на первом или последнем этаже, есть балкон, окно в пол или эркер, стены плохо утеплены или в качестве напольного покрытия планируется использовать толстые керамические плиты, то лучше предусмотреть систему теплых полов более мощного типа.

После этого осуществляется подготовка основания под укладку самой системы теплого пола. Старое покрытие необходимо удалить, а при наличии перепадов пола более 10 мм необходимо сделать дополнительную стяжку (можно использовать самовыравнивающиеся смеси), иначе тогда система отопления может работать некорректно, а нагрев будет неравномерным.

Необходимые материалы

Для обустройства системы водяного теплого пола необходимые материалы и инструменты :

трубы для теплого пола — Первое, о чем нужно позаботиться. Они могут быть изготовлены из полиэтилена или полипропилена. Полиэтиленовые трубы меньше расширяются при воздействии тепла, поэтому они предпочтительнее, но если полипропиленовые трубы покрыты стеклотканью, они будут меньше расширяться. Оптимальный диаметр труб 16-20 мм, они должны выдерживать температуру до 95 градусов и давление до 10 бар;
коллектор и щиток к нему. Коллектор должен находиться в том же помещении, где монтируется система теплого пола, поэтому важно подобрать для него эстетичный щиток;
армирующая сетка;
пластиковые хомуты для крепления труб к фитингам;
материалы для стяжки;
котел для нагрева теплоносителя — воды. Подойдет практически любой котел, важно только, чтобы он умел нагревать воду на 30-40 ⁰ С, не всегда обязательно, чтобы полы были горячими, потому что по ним невозможно будет ходить. Именно поэтому основным фактором при выборе котла для системы теплых водяных полов является диапазон его рабочих температур, поэтому можно рассматривать газовые, электрические, двухконтурные, дровяные и другие варианты;
нагнетательный насос, если его нет в котле;
хомуты для крепления труб к армирующей сетке и фитинги для присоединения труб к коллектору.

Виды технологии устройства водяного теплого пола

Водяной пол можно монтировать двумя способами :

Бетонная технология связана с некоторыми трудностями и значительными временными затратами. Но, несмотря на это, он остается достаточно популярным благодаря другим своим привлекательным качествам. Этот метод требует устройства бетонной стяжки, в которую монтируются нагревательные элементы. Окончательный настил можно укладывать только после полного застывания бетона, а продолжительность его затвердевания зависит от толщины и может достигать 28 дней.
Технология напольных покрытий позволяет избежать грязных и «мокрых» процессов, связанных с укладкой бетона и ожиданием его затвердевания. Здесь используются готовые материалы, что позволяет значительно сэкономить время и упростить весь процесс. Обратная сторона медали — большие траты на покупку нескольких слоев слоистого материала. В зависимости от того, какой материал выбран для укладки, по этой технологии может быть пенопласт, модульная деревянная или реечная древесина.

Бетонная стяжка для теплого пола

На сегодняшний день это Способ обустройства системы теплого пола самый распространенный .

Сначала необходимо уложить на подготовленную поверхность теплоизоляционный слой , причем сделать это нужно максимально эффективно, чтобы тепло от труб с теплоносителем не уходило вниз, а шло только на теплый пол в квартире. Для этих целей чаще всего используют пенопласт, пенопласт или пенопласт, а его толщина должна быть от 30 до 150 мм в зависимости от того, какие тепловые нагрузки планируются. Можно использовать специальные коврики, в которых есть запорные механизмы, поэтому работать с ними проще, но стоят они дороже.

Специалисты советуют выбирать обогреватель в зависимости от особенностей помещения и той роли, которую будет играть теплый пол в общей системе отопления. Так, если теплый пол — это всего лишь дополнительный элемент системы отопления дома, то вспененный полиэтилен сойдет, но обязательно с отражающим фольгированным покрытием. Если под квартирой имеется отапливаемое помещение, то можно использовать листы пенополистирола толщиной 2-5 см. Если квартира находится на первом этаже, если под ней есть подвал, то лучше использовать более серьезный утеплитель – керамзит или пенополистирол толщиной 5-10 см. Существуют и специальные утеплители для теплых полов: они стоят немного дороже, но в них уже есть канавки для укладки труб отопления.

В качестве гидроизоляционного слоя используется полиэтиленовая пленка, укладываемая поверх пенопласта. Далее поверните демпферную ленту, которая необходима для того, чтобы компенсировать возможное тепловое расширение стяжки. Его укладывают по периметру помещения на всю высоту стяжки для теплого пола.

Затем необходимо армировать подготовленное основание для теплого пола. Для этого можно использовать сетку с ячейками 15-20 см и с сечением прутьев 5 мм. Если есть желание и необходимость получить теплый пол «на века» и максимально укрепить всю конструкцию, то армирование можно проводить после монтажа труб отопления.

Монтаж труб отопления может осуществляться несколькими способами :

спираль . Этот вариант отлично подойдет для более просторных помещений, он позволяет идеально равномерно распределить тепло по полу, но и требует более тщательного подхода. При такой компоновке трубы с горячей и холодной водой чередуются, что влияет на равномерность распределения температуры: здесь холодные зоны располагаются рядом с теплыми. Спиральный способ укладки труб более выгоден еще и с той точки зрения, что здесь меньше углов и поворотов, а значит, по нему будет гораздо легче стекать вода. При таком способе укладки на квадратный метр площади пола уходит около 5 погонных метров труб при расстоянии между трубами 20 см. Вблизи наружных стен расстояние между трубами необходимо уменьшить, чтобы уменьшить теплопотери и обеспечить помещению максимальный комфорт. Монтаж спиральной трубы – более трудоемкий процесс, требующий точных расстояний. Существуют программные ресурсы, позволяющие точно рассчитать расположение каждого витка спирали в зависимости от площади и конфигурации помещения;
змея. Труба сначала проходит по периметру стен, а затем уходит волнистой линией обратно. Монтаж этого варианта проще, не требует специальных расчетов, менее трудоемок, но получить равномерное распределение тепла будет намного сложнее;
комбинированная укладка труб объединяет зоны с укладкой труб по спирали и змейке.

Если помещение большое по площади, то придется предусмотреть несколько отдельных контуров отопления. Шаг между трубами зависит от того, какой эффект необходимо получить: если теплый пол будет единственным источником тепла в квартире, то это расстояние не должно превышать 20 см, если это просто элемент системы отопления, то можно укладывать трубы с шагом 30 см, но не более.

К самостоятельно определить оптимальное расположение труб Схему лучше составить заранее. Это удобно делать на обычном листе бумаги в клеточку, где в масштабе с учетом всех нюансов планировки помещения чертят систему будущих теплых полов. Необходимо учитывать не только все выступы и углубления в комнате, но и то, как будет располагаться мебель или хотя бы ее часть, ведь обогревать эти части будет нецелесообразно. Примеры создания спирального расположения труб показаны на рисунках, но правильно составить их смогут люди с определенным опытом. Поэтому разработку всей системы теплого пола с определением мощности, длины и шага лучше доверить специалистам, а все остальное можно сделать своими руками.

Трубы крепятся к фитингам с помощью специальных хомутов: это очень простой процесс, а расстояние между разными креплениями должно быть около 1 м. Не пытайтесь слишком сильно затягивать хомуты: при нагреве трубы могут немного расшириться. Места с компенсационными швами в гофротрубах дополнительно надевают, чтобы трубы отопления были максимально защищены от возможных повреждений. Кладку труб начинают от стен, продвигаясь к центру или к противоположной стене.

Завершающим этапом в процессе укладки труб является их проверка, или опрессовка . Осуществляется уже после подключения системы теплого пола к коллектору, как описано ниже. Он нужен для того, чтобы обнаружить возможные места с повреждениями, негерметичными сегментами и вовремя заменить их еще до монтажа стяжки. Такое испытание проводится в течение минимум 24 часов при давлении 3-4 бар.

Когда точно проверено, что система теплого пола герметична, можно переходить к устройство бетонной стяжки . Залейте его на высоту 3-7 см, в итоге, чтобы получить максимально ровную поверхность. Для этого лучше использовать маяки, а уже выравнивать их бетонным раствором.

Стяжка затвердевает максимум 28 дней, пока бетон не наберет свою марочную прочность. В этот период нельзя включать систему теплых полов. Включать отопление можно только после окончательного застывания стяжки, и не сразу на максимальную мощность, а постепенно повышать температуру в течение трех-четырех дней.

Для стяжки используйте специальную смесь для теплого пола или пескобетон марки М300.

В качестве напольного покрытия поверх теплых полов лучше использовать те материалы, которые лучше всего проводят тепло, а это ламинат, керамическая плитка или линолеум. Если вы планируете отделать пол паркетом или ламинатом, стоит обратить внимание на те варианты, которые можно использовать в системе теплого пола: об этом производители указывают на упаковке.

Теплый пол из полистирола

Преимущество Этот метод заключается в том, что отсутствуют все грязные процессы, характерные для бетонной стяжки. При этом удается значительно сэкономить время на укладке теплого пола, а высота помещения практически не крадет из-за опять же отсутствия стяжки. Пенополистирольные плиты здесь играют роль надежного теплоизоляционного материала, и этот способ незаменим, когда нагрузки бетонной стяжки пола не выдерживают, или потолки уже низкие, а те 10-15 см, которые уходят на монтаж бетонной стяжки, действительно могут спасти ситуацию.

На подготовленную и выровненную и выровненную поверхность укладываются полистирольные плиты, а на них уже укладываются алюминиевые плиты. В них есть специальные пазы для укладки труб, такие плиты должны покрывать около 80% пола: благодаря им тепло будет распределяться равномерно. В углубления плит укладываются трубы отопления. Поверх них укладывают листы гипсоволокнистых плит: достаточно одного листа, если в качестве финишного покрытия используется ламинат или линолеум, а если используется паркет или тяжелая керамическая плитка, то лучше использовать два листа.

Полистирольная технология применима на бетонном или деревянном основании. Не получится, только если в доме нет бетонных полов.

Технология деревянных полов

Этот метод незаменим. для деревянных домов, где бетонные перекрытия отсутствуют вовсе. В зависимости от некоторых нюансов различают два варианта: модульный и реечный.

Модульная технология

Данная технология предусматривает монтаж теплоизоляционного слоя, поверх которого укладывается древесноволокнистые плиты . В них предварительно вырезаются пазы для крепления алюминиевых пластин и труб в дальнейшем. Затем устанавливают алюминиевые пластины и закрепляют в них трубы специальными защелками. Алюминиевые пластины здесь, как и в предыдущем случае, способствуют равномерному распределению тепла.

Гипсоволокнистые листы укладываются поверх уложенной трубной системы, и только после этого можно укладывать финишное покрытие.

Реечная технология

Здесь используется более тонкий слой теплоизоляции, чем в предыдущем способе, поэтому масса всей системы теплого пола еще меньше, что позволяет использовать аналогичную систему на втором этаже деревянного дома.

В качестве утеплителя используется минеральная вата или пенополистирол, который укладывается между балками перекрытия. Поверх утеплителя укладываются рейки шириной 2,8 см, а расстояние между ними 2 см. В подготовленное основание стойки уже уложены алюминиевые пластины с соответствующими углублениями, а в них уложены трубы.

По окончании — укладка гипсоволокнистых листов и отделка.

Групповой монтаж коллектора

Общий коллектор необходимо крепить к стене после предварительного выравнивания пола, чтобы можно было просто и быстро подключить к нему проложенные трубы и проверить всю систему. Этот этап мы рассмотрим отдельно. Стоит отметить, что поверхность стены для оптимальной работы оборудования должна быть идеально горизонтальной, а для проверки нужно использовать лазерный уровень.

Какая бы технология монтажа теплых водяных полов не была выбрана, установка коллектора все равно потребуется. Его легко найти в магазине, а при самостоятельной работе лучше выбрать готовый сборный коллектор со щитком: важно только знать количество выводов, а это зависит от количества цепей. После установки к нему необходимо подключить подающую и обратную трубу: первая идет от котла и несет горячую воду в систему, которая отдает часть своего тепла в пол, а затем по обратной трубе возвращается в котел, подается обратно в котел, где нагревается, и цикл повторяется.

Монтаж теплого водяного пола в частном доме своими руками: Монтаж водяного теплого пола своими руками – пошаговая инструкция
