Коллекторы Oventrop Multidis SF с расходомерами для тёплого пола
| Изготовитель: | Oventrop (11) |
Распределительные коллекторы Oventrop Multidis SF с регулирующими вставками и расходомерами применяются в системах панельного отопления и охлаждения с принудительной циркуляцией, в частности, в системе «тёплый пол». Распределительные гребёнки Овентроп „Multidis SF“ из нержавеющей стали предназначены для регулирования подачи теплоносителя/холодоносителя в отдельные помещения.
В качестве рабочей среды допускается использовать неагрессивные жидкости (вода и водогликолевые смеси по VDI 2035) с температурой до 80°C и давлением до 6 бар. Условная пропускная способность гребёнок 1,1 м3/час.
Термостатические вентильные вставки с резьбовым соединением M 30 x 1,5 на обратном коллекторе можно оборудовать термоэлектрическими приводами с комнатными термостатами для регулирования температуры отдельных помещений. Гидравлическая увязка осуществляется с помощью встроенных ротаметров.
УСЛОВИЯ ДОПОЛНИТЕЛЬНОЙ СКИДКИ УТОЧНЯЙТЕ У МЕНЕДЖЕРОВ

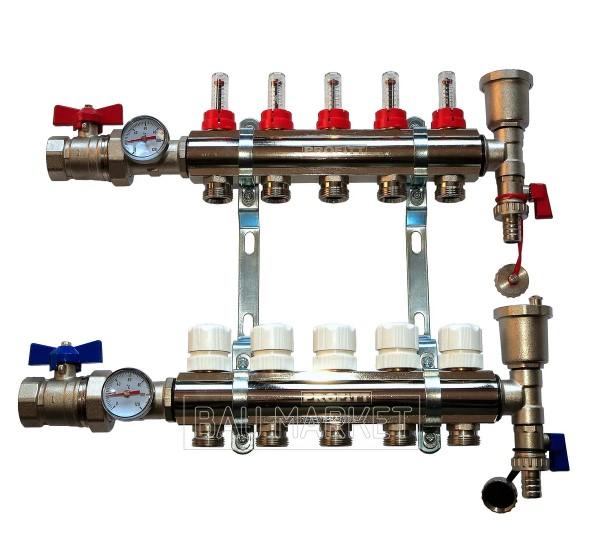

Коллектор Oventrop Multidis SF 1″ арт. 1404352 (2 контура) с расходомерами для теплого пола
15120 руб
Коллектор Oventrop Multidis SF 1″ арт. 1404353 (3 контура) с расходомерами для теплого пола
19842 руб
Коллектор Oventrop Multidis SF 1″ арт.
24378 руб
Коллектор Oventrop Multidis SF 1″ арт. 1404355 (5 контуров) с расходомерами для теплого пола
28710 руб
Коллектор Oventrop Multidis SF 1″ арт. 1404356 (6 контуров) с расходомерами для теплого пола
33048 руб
Коллектор Oventrop Multidis SF 1″ арт. 1404357 (7 контуров) с расходомерами для теплого пола
37770 руб
Коллектор Oventrop Multidis SF 1″ арт. 1404358 (8 контуров) с расходомерами для теплого пола
42126 руб
Коллектор Oventrop Multidis SF 1″ арт. 1404359 (9 контуров) с расходомерами для теплого пола
46650 руб
Коллектор Oventrop Multidis SF 1″ арт. 1404360 (10 контуров) с расходомерами для теплого пола
51006 руб
Коллектор Oventrop Multidis SF 1″ арт.
1404361 (11 контуров) с расходомерами для теплого пола
55710 руб
Коллектор Oventrop Multidis SF 1″ арт. 1404362 (12 контуров) с расходомерами для теплого пола
60444 руб
Коллектор для теплого пола своими руками
Содержание:
1. Необходимость установки коллекторного шкафа
2. Коллектор как элемент отопительной системы
3. Назначение коллектора и особенности его монтажа
4. Составные элементы коллекторной группы
Принято, что установка коллектора теплого пола начинается с обустройства ниши в стене, где предполагается расположить шкаф для него. Размеры этого специального ящика обычно составляют 60х40х12 сантиметров. Место, где монтируют распределительный коллектор для теплого пола, должно находиться непосредственно у поверхности напольного покрытия.
Необходимость установки коллекторного шкафа
Шкаф, в котором будет располагаться коллектор для отопления и теплого пола, изображенный на фото, необходим, чтобы скрыть этот элемент отопительной системы.
Он также является местом, где производят стыковку нагревательных труб с другими деталями конструкции для теплоснабжения помещений. Здесь же устанавливают приборы для регулировки подачи теплоносителя и функционирования теплого пола.
Некоторые владельцы частных домов предпочитают устанавливать коллектор для теплого пола своими руками. После того как специальный шкаф готов, в него заводятся подающая теплоноситель и возвратная трубы. Первая из них поставляет горячую воду в систему от котла, а вторая — собирает остывший теплоноситель и возвращает его обратно к месту нагрева.
Чтобы движение воды было непрерывным, выполняют установку циркуляционного насоса в системе отопления. На концы подающего и возвратного трубопровода ставят запорные вентили. Таким образом, в случае необходимости отключить отопление в одной из комнат или в определенной части здания нужно закрыть два этих крана, что не отразится на теплоснабжении остальных помещений в доме.
Для соединения пластикового трубопровода с металлическим вентилем используют компрессионный элемент – фитинг.
Коллектор как элемент отопительной системы
Вентили необходимо подключить к коллектору. Он представляет собой отрезок трубы, имеющий несколько выходов с одной стороны. Вход коллектора нужно соединить с вентилем. При помощи специальных фитингов выполняют подключение коллектора теплого пола к металлопластиковым отопительным контурам системы теплоснабжения.
У распределительного коллектора с несколькими ответвлениями на противоположном конце трубы имеется выход. Его закрывают либо обычной заглушкой, либо устанавливают разветвитель — у него с одной стороны располагается сливной кран, а с другой – воздухоотводчик, в автоматическом режиме удаляющий случайно образовавшийся в системе воздух.
Подобным образом обустраивают конструкцию водяного теплого пола обоих трубопроводов – как подающего направления, так и возвратного.
Назначение коллектора и особенности его монтажа
Конструкцию для обогрева дома при помощи водяного пола монтируют отдельно от всей системы теплоснабжения. Монтаж коллектора теплого пола необходим для изоляции водяной установки от подающей и обратной трубы. В комплект данного узла также входит насосная группа.
Устанавливают коллектор теплого пола и отопления с учетом расположения системы магистральных труб, предназначенных для отопительного котла, и конфигурации трубопроводов для обеспечения теплом отдельных помещений. Желательно, чтобы сборка коллектора отопления выполнялась опытным специалистом.
Как правило, коллектор теплого пола своими руками монтируется в стенном пространстве таким образом, чтобы место ее расположения было равноудалено от конечных точек теплопроводов.
Устройство теплого водяного пола, подробно на видео:
Составные элементы коллекторной группы

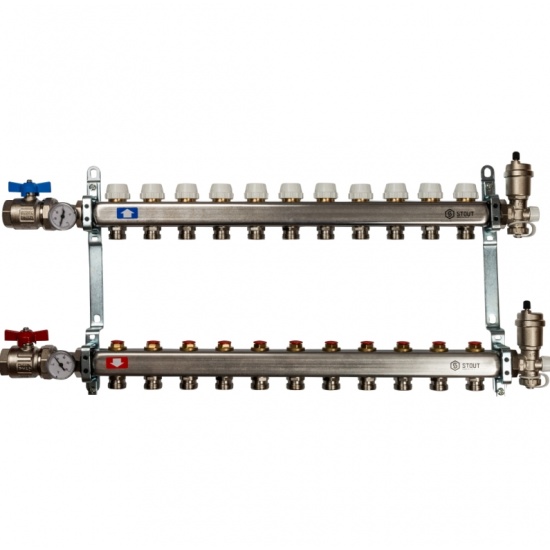

Коллекторная группа для теплого пола в своем составе имеет:- гребенки-трубопроводы, которые представляют соединенные по схеме «ТТТ» тройники;
- смесительный узел с трехходовым клапаном;
- подающий коллектор с регулировочными клапанами расхода воды на ветки;
- возвратный коллектор – регулировочные, работающие в автоматическом режиме, клапана с сервоприводом;
- циркуляционный насос, имеющий дренажное устройство;
- расходомер для коллектора теплого пола;
- устройства для регулировки водяного теплого пола и автоматизации процесса теплоснабжения.
Иногда при необходимости коллекторная группа может содержать гребенки, предназначенные для системы радиаторного отопления.
Как предусматривает схема подключения коллектора теплого пола, горячий теплоноситель попадает в узел подмеса для системы водяного обогрева, в котором подающаяся и обратная вода смешиваются для обеспечения режима теплоснабжения (прочитайте также: «Схема отопления с теплыми полами: от простого к сложному»).
Арматура, установленная на гребенках, отвечает за подачу источника тепла в отдельные контуры смонтированной системы и одновременно управляет конструкцией водяного пола с обогревом. При достижении определенной (заданной) температуры в комнате, автоматические клапана перекрывают доступ жидкого теплоносителя в отопительные контуры. Коллектор для теплого пола с расходомерами обеспечивает экономное потребление энергоресурсов.
Как уже ранее говорилось, непрерывное движение теплоносителя по трубопроводам обеспечивается за счет функционирования циркуляционного насоса, который соединяет обе гребенки (прочитайте также: «Распределительная гребенка системы отопления — назначение и принцип работы»).
Приобрести коллектор для теплого водяного пола можно как полностью в комплекте, так и каждую его деталь отдельно. Когда принято решение установить коллекторную группу, следует помнить, что насосный узел необходимо снабдить сливным вентилем для обеспечения дренажа на одном из участков отопительной системы. Кроме дренажного устройства у коллектора в его верхней точке должна быть установлена система воздухоотвода.
Помимо этого, гребенки-трубопроводы нужно укомплектовать специальными показательными и измерительными устройствами, такими как манометры – термометры, импульсные приборы, связанные с датчиками нагрева в стяжке.
Правильности установки коллекторного узла для системы водяного напольного обогрева следует уделить особое внимание – от его работы зависит, насколько тепло и уютно будет находиться в доме.
До того как подключить коллектор теплого пола, необходимо выполнить подробную схему расположения всех элементов, обеспечивающих теплоснабжение, и осуществлять монтаж в соответствии с планом. В противном случае устранение недостатков обойдется в значительную сумму.
После завершения установки всех элементов коллекторного шкафа выполняют пробный запуск системы с целью обнаружения ошибок и дефектов. Рабочее давление в ней при этом должно примерно на 25% превышать данный показатель, необходимый для постоянной эксплуатации.
Изделия
Описание
Напольные обогреватели передают тепло по системе трубопроводов, расположенных по спирали или извилистому узору под напольным покрытием. Для теплого пола требуется гораздо более низкая температура подачи, чем для обычных радиаторов. Системы напольного отопления особенно хорошо подходят для использования с системами отопления, использующими солнечные тепловые коллекторы.
Тренажер HL 320.07 может использоваться не только в качестве теплоотвода при использовании в качестве системы теплого пола, но и в качестве источника тепла для теплового насоса в модульной системе HL 320.
В этом случае направление теплопереноса меняется на противоположное.
HL 320.07 оснащен тремя индивидуально выбираемыми системами трубопроводов разной длины. Трубы окружены резервуаром, который при необходимости можно заполнить водой. Датчики устанавливаются на систему трубопроводов для определения температуры на подаче и обратке.
Количество тепла и энергетический баланс можно рассчитать, используя эти температуры вместе с данными измерений встроенного расходомера.
Тщательно структурированные учебные материалы были созданы для предполагаемых модульных комбинаций с модулем HL 320.07. Эти материалы, являющиеся частью документации модульной системы HL 320, излагают основные принципы и предоставляют пошаговое руководство по проведению экспериментов.
Номер для заказа: 065.32007
Технические характеристики
Спецификация
- радиатор или источник тепла для модульной системы HL 320
- 3 выбираемые длины труб для теплопередачи
- Расходомеры и датчики температуры для определения тепловых потоков
- баки для горячей или холодной воды
- соединения для передачи данных измерений на внешний контроллер
Технические характеристики
Трубы
- длина: 10 м, 20 м, 30 м
- материал: полиэтилен
- толщина стенки: 2 мм
- внешний диаметр: 16 мм
- рабочее давление: макс. 3бар
3бар Бак
- Объем: 200 л
Диапазоны измерения
- температура: 3x -50…180°C
- расход: 20…2500 л/ч
230 В, 50 Гц, 1 фаза
230 В, 60 Гц, 1 фаза; 120В, 60Гц, 1 фаза
UL/CSA дополнительно
Размеры и вес
ДхШхВ: 1500x800x1700 мм
Вес: прибл. 95 кг
Номер для заказа: 065.32007
СМИ
Базовые знания
Геотермальная энергия, неглубокая Pdf
Тепловой насосPDF
Флаер
GUNT RHLine: Renewable Heat Pdf
Плакат
Геотермальная энергия в техническом образовании (плакат) Pdf
Номер для заказа: 065.
32007Автоматическая гидравлическая балансировка в коллекторе теплого пола от ANDRIANOS
- Детали
Надлежащая гидравлическая балансировка в системе теплого пола может обеспечить абсолютный тепловой комфорт , а также значительную экономию энергии . Однако это очень сложный и трудоемкий процесс как для инженеров, занимающихся изучением и проектированием, так и для техников, устанавливающих и завершающих проект.
Проблема
Есть много факторов, которые создают проблемы в гидравлической балансировке . Обычно это:
- Различная длина и концентрация нагревательных контуров
- Тип полов в здании (плитка, мрамор, дерево и т.д.)
- Размещение и изменение положения мебели, особенно крупногабаритной, в комнатах.
- Внезапная перемена погоды.
- Утечки и незначительные повреждения коллектора и проточных клапанов
и в результате имеют неэффективную систему обогрева полов, которая не обеспечивает равномерного обогрева во всех помещениях и потребляет избыточное количество энергии, которого можно было бы избежать.
Решение
SALUS THB23030 заменяет простые термоэлектрические приводы , которые устанавливаются в коллекторе системы теплого пола. Используя датчики температуры на входе и выходе коллектора, автобалансирующий термоэлектрический привод THB 23030 имеет возможность динамически балансировать поток из каждого контура, чтобы обеспечить идеальный тепловой комфорт в помещении.
Проверьте работу самобалансирующегося термоэлектрического привода THB23030 на видео ниже:
На следующем рисунке показана разница в работе стандартного термоэлектрического привода по сравнению с саморегулирующимся приводом SALUS THB23030:
Преимущества
- Абсолютный тепловой комфорт в помещении.
