Как провести проводку в доме своими руками?

Строительство частного дома всегда сопровождается многочисленными сложностями. Для создания любых коммуникаций нужен проект. Так и с кабелями питания и всеми электроприборами.

Проект (Схема) не только позволяет правильно рассчитать нужное количество материалов. Также станет удобным пособием по ремонту электрики, если вдруг возникнет какой-либо сбой и потребуется найти повреждение.

Но как правильно провести проводку в доме, чтобы она прослужила долго и не представляла собой опасность через 30 лет?

Содержание

Проектирование и расчет материалов

Перед тем, как провести проводку в доме, необходимо подобрать нужные материалы. Вам принадлежит все электрохозяйство после счетчика включительно. К устройству учета, то есть в вводной щиток по стандартам прокладывают кабель СИП 2 или СИП 4 зависимости от планируемой потребляемой мощности. Если энергопотребление составит свыше 8 кВт на один дом, то следует подвести трехфазную линию и соответствующий при он учета. До 8 кВт будет подведен провод СИП 2. Оба имеют жилы с площадью поперечного сечения 16 кв. м. Такого кабеля с запасом хватит на все нужды.

При современном строительстве ввод в дом монтажом на отдельном столбе распределительного щитка, натуги которого будут расположены все необходимые защитные устройства: УЗО и автоматы на разные линии. От него выполняют отвод по участку отдельным кабелем на гараж, баню, бытовку, погреб, уличный туалет и другие строения. Уличное расположение удобно и безопасно, в случае возникновения аварийной ситуации в доме не начнется пожар.

Уличная и домовая сеть – выбор типа кабеля

До вводного счетчика прокладывают кабель СИП 2 или СИП 4. Он имеет алюминиевые жилы в одинарной изоляции. После вводного щитка рекомендуется использовать медный провод ВВГ 3х6 мм кв. Кабель вводится в распределительный щиток, где установлен счетчик, если его нет в наружном блоке.

В щитке находятся защитные устройства и предохранители:

УЗО – устройство защитное отключающее. Оно осуществляет экстренное отключение от сети, если возникает минимальная токовая утечка в 30 мА.
Автоматы 10А – к ним подключают линии освещения.
Автоматические выключатели 16 А – от них питают приборы с мощностью до 4 кВт.
Защитные автоматы 25 и 35 А – к ним подключают мощные нагревательные приборы до 7 кВт.

Соответственно, для люстр и прочих световых приборов достаточно использовать кабель ВВГ 3х1 или 3х1,5 мм кв. Нагрузку до 4 кВт подключают кабелем ВВГ 3х2,5. Электрические котлы и печи подключают проводом ВВГ3х3,5.

Правильный выбор мощности кабеля гарантирует безопасную эксплуатацию электрики во всем диапазоне потребляемых мощностей. Существуют два варианта схем подключения электрической проводки в частном доме:

С главным щитком на улице, в котором также находится прибор учета электрической энергии.
На улице располагается только опломбированный автомат, а счетчик находится в доме в распределительном щитке.

При правильном расчете характеристик и выборе подходящих материалов срок службы электрической проводки может быть более 50 лет, за исключением мест соединения разных ветвей.

Составление схемы прокладки кабеля внутри дома

При составлении схемы нужно учитывать количество потребителей. В каждой комнате должно быть ровно столько розеток, сколько к ним будет постоянно электрических устройств и плюс одна-две дополнительных. Очень часто люди при составлении схемы ошибаются, из-за чего приходится добавлять розетки, которые не были спланированы в конкретном месте.

Есть несколько правил размещения электрических точек:

Располагайте розетки не ниже 150 мм от уровня пола, чтобы при мытье последнего не повредить устройство. Оптимальным является уровень 300-350 м.
Электрические точки не должны быть расположены от угла ближе, чем на 300 мм. Так будет проще клеить обои и выполнять отделку.
Также расстояние в 150-300 мм должно соблюдаться при размещении выключателей возле дверного проема.
Прокладка кабеля в штробах или наружным способом в доме из бревна, учитывайте высоту его размещения. Лучше провести провод под потолком на 150 мм ниже его уровня или опустить на уровень розеток. Так он будет меньше выделяться и удобнее производить подключение точек.

Пошаговая инструкция по монтажу электропроводки в частном доме

Далее, будет представлена инструкция о том, как сделать проводку самому в доме. Порядок действий зависит от нескольких факторов:

Составление проекта согласно нуждам заказчика.
Выбор материалов и комплектующих.
Разметка путей прокладки проводки и мест монтажа электрических точек.
Изготовление штроб и сверление отверстий для протяжки кабеля между этажами в деревянном доме.
Прокладка кабеля и установка электрических приборов.

Проект

Под проектом подразумевается точная схема, на которой расположены все компоненты электрики.

Для нового дома план должен разрабатываться специальным проектным бюро и утверждаться начальником по электрический и пожарной безопасности. В любом случае он разрабатывается с учетом требований заказчиков. Также его можно составить самостоятельно, отдав в проектный отдел на утверждение. Если в нем нет противоречий, то он будет согласован и можно приступать к работе. Если дом находится в реконструкции, то проект не требуется. Создавайте схему для себя.

Выбор материалов

Для прокладки электрики на даче, в гараже или летнем домике также проект не требуется. Работы выполняются так, как будет удобно пользоваться приборами и освещением. Если на руках будет электрическая схема, то проще произвести расчет количества проводки, розеток, соединительных коробок и прочих компонентов. Необходимо сложить длину всех отрезков и добавить несколько м в запас. При выполнении прокалки кабель не всегда будет прямо ложиться в штроб. Небольшой запас поможет сделать это эстетически грамотно и аккуратно.

Количество распределительных коробок выбирают по количеству выключателей, потому что в них располагаются соединения на светильник и кнопку. Розетки обычно подводят напрямую к щитку, чтобы можно было ими отдельно управлять и при надобности отключить.

Разметка и изготовление каналов

На следующем этапе нужно выполнить разметку прокладки электрической проводки. Сделать это можно при помощи рулетки и ровной рейки, обычного или лазерного уровня, кому как удобно. Разметка исключит вероятность допущения ошибок при выполнении этой работы.

После разметки приступают к изготовлению каналов. Они нужны в домах или иных строениях, стены которых выстроены из бетона, кирпича или блоков. Если стены из бруса или дом построен по каркасной технологии, то проводку монтируют поверхностным монтажом и прокладывают в коробах. Если имеется обшивка, например, из ГКЛ или вагонки, то провода можно пропустить под ней.

Монтаж электрических точек

Новичков интересует вопрос, как правильно проводить проводку в частном доме? Обычно для новых строений имеет проект. Если дом или квартира старые, то никакого проекта нет в помине. В таком случае действуют по фактическому состоянию дел. Для себя и на будущее лучше нарисовать проект, чтобы в дальнейшем можно было быстро найти кабель и отключить его в случае аварии.

Способ монтажа зависит от типа строения:

Дом из кирпича, бетона или блоков. Делаются штробы, и в них укладывается кабель, его следует продеть в огнезащитную гофрированную трубу. Она предотвратит горение в случае возникновения короткого замыкания или перегрузок. Труба закрепляется к стене в каналах клипсами или хомутами.
Каркасный. В стене есть пустота, где находится утеплитель. В этой зоне можно проложить кабель. Обязательно используйте огнезащитную гофру. В зоне выхода к розеткам или выключателям ее следует закрепить. При необходимости в эту же трубу можно будет просунуть другой кабель.
Кирпичные стены обшиты гипсокартонном. В таком случае нужно разметить место прокладки кабеля и дополнительно закрепить лист к стене в этой зоне. Затем в нем прорезается паз для укладки кабеля. Место заделывается с использованием малярной сетки.

Дом и бруса или бревна. Не знаете, как лучше проводить электрическую проводку в таком строении? Делать это безопаснее в коробе. Наружный монтаж не только проще. Если в каком-либо месте провод перегорит от перегрузки, то его будет просто заменить. Короба продаются любых оттенков.

Подключение электрических компонентов

На последнем этапе осуществляется подключение проводки к электрическим компонентам.

Процесс несложен, при его выполнении нужно придерживаться следующих рекомендаций:

При выполнении соединений в распределительных коробках не жалейте провод, лудите по 2-3 см для лучшего контакта при скручивании. Опытные мастера советуют выполнять спайку. Такое соединение никогда не окислится и не разорвется. Если делаете скрутку, то изолируйте место соединения хорошей ПВХ или битумной изолентой.

Также можно использовать специальные зажимы на 3 провода. Они оснащены защелками, благодаря которыми выполняется быстрое соединение.
При подключении к электрическим точкам, розеткам, выключателям и светильникам, рекомендуется оголять провод на 10 мм. Этого будет достаточно, чтобы надежно зажать проводник винтом в клеммнике.
При соединении кабеля в щитке, проложите его с запасом и укладывайте по краю пространства. Обычно опытные электрики сначала соединяют землю, затем нулевой и потом фазный провода. Важно, чтобы между ними было достаточно пространства для исключения короткого замыкания при повышении влажности.

Видео инструкция

Если вы не знаете, как лучше выполнять прокладку кабеля в доме, гараже, дачном домике или иной постройке, то посмотрите видео. Мастер осуществляет монтаж от проектирования до подключения и рассказывает обо всех нюансах.

11 января 2022

Задать вопрос эксперту

Поделиться статьей:

Статьи по теме

Проводка в доме своими руками

Иметь качественную проводку у себя в доме означает обезопасить себя от риска пожара, который может возникнуть вследствие замыкания или от поражения электрическим током. А для того, чтобы выполнить работы по монтажу проводки своими рукам, нужно учитывать все нюансы этого дела.

Начало работ ↓
Схема электропроводки ↓
Подготовка необходимых материалов и инструментов ↓
Рекомендации по будущему монтажу проводки ↓
Монтаж проводки ↓
Монтаж наружной проводки ↓
Установка розеток и выключателей ↓
Правила безопасности ↓
Ввод в эксплуатацию ↓
Блиц-советы ↓

Начало работ

Первое что потребуется – схема электропроводки. Кроме того, при необходимости нужно провести демонтаж старых проводов. Предварительно обесточиваем сеть. И тут возникает вопрос: как проводить работы, если всё электричество будет отключено?

Можно прибегнуть к маленькой хитрости. До того, как все провода будут обесточены, устанавливается щит с требуемым количеством автоматов. Размещать его следует на высоту от 1,50 -1,70 м от пола. Управляющий щит комплектуется и подключается к счетчику проводом большого сечения. Это избавит основной кабель от нагрева при длительных нагрузках.

В магазинах можно найти уже укомплектованныей щит, в состав которого входит:

Счетчик;
Автоматы на 16 А или 25А;
Клеммник для качественного и прочного соединения;

При покупке готового узла экономится время на сборку.

После сборки и установки управляющего щита на автоматы временно устанавливают нужное количество наружных розеток, которые и будут точками питания.

Схема электропроводки

Чтобы заранее предусмотреть все нюансы следует тщательно продумать и сложить схему электропроводки. Для этого нужно знать сколько электроприборов должно быть установлено по помещениям. Предварительно набросав на бумаге примерный план всего дома, нужно пройти в каждое помещение и отметить требуемое количество розеток и выключателей.

Также желательно на плане отметить, где и в каком помещении будет находиться тот или иной электроприбор. Такие подсчеты делаются для вычисления сечения кабеля, которым будет осуществляться вся разводка по комнате.

После подсчета количества розеток и выключателей нужно определиться с мощностью проводов:

Сечение жил, мм	Медные жилы проводов и кабелей				Сечение жил, мм	Алюминиевые жилы проводов и кабелей
	Напряжение 220 В		Напряжение 380 В			Напряжение 220 В		Напряжение 380 В
	Ток, А	Мощность, кВт	Ток, А	Мощность, кВт		Ток, А	Мощность, кВт	Ток, А	Мощность, кВт
1,5	19	4,1	16	10,5	2,5	22	4,4	19	12,5
2,5	27	5,9	25	16,5	4	28	6,1	23	15,1
4	38	8,3	30	19,8	6	36	7,9	30	19,8
6	46	10,1	40	26,4	10	50	11	39	25,7
10	70	15,4	50	33	16	60	13,2	55	36,3
16	85	18,7	75	49,5	25	85	18,7	70	46,2
25	115	25,3	90	59,4	35	100	22	85	56,1
35	135	29,7	115	75,9	50	135	29,7	110	72,6
50	175	38,5	145	95,7	70	165	36,3	140	92,4
70	215	47,3	180	118,8	95	200	44	170	112,2
95	260	57,2	220	145,2	120	230	50,6	200	132
120	300	66	260	171,6	120	230	50,6	200	132

Исходя из таблицы, следует понимать, что при значительном потреблении электроэнергии нужно иметь соответствующее сечение кабеля. Расчёты делаются с запасом, он необходим для того чтобы обезопасить всю проводку от выхода из строя, если в будущем энергопотребление увеличится.

Например, на кухне кабель нужно укладывать большего сечения, так как в этом помещении будет работать одновременно холодильник, микроволновая печь, электроплита. Нужно сложить мощности этих приборов и по таблице определить нужное сечение кабеля и занести в схему электропроводки.

Перед покупкой проводников следует помнить, что кабель может иметь медные или алюминиевые жилы. Как видно из таблицы, при одинаковом сечении разные проводники выдерживают разную мощность. Это объясняется тем, что медь по проводимости лучше алюминия, так как имеет меньшее сопротивление. Но, так как медный кабель дороже его можно заменить алюминиевым, но сечение второго будет больше. Что лучше выбрать решает сам владелец дома.

Вариант построения схемы электроснабжения дома

Подготовка необходимых материалов и инструментов

Когда все расчёты сделаны и проверены нужно подготовить инструменты, которыми будет проводиться работа.

Из электрического инструмента понадобится:

Дрель или перфоратор с коронкой для вырезания отверстий под розетки, выключатели;
Штроборез – предназначен для прорези штроб по стене;
УШМ с диском по бетону;
Тестер – для проверки работоспособности электроприборов;
Удлинитель.

Также для выполнения работ потребуется ручной инструмент:

Плоскогубцы;
Кусачки;
Отвертка индикатор;
Прибор для снятия изоляции с проводов.

После того, как схема электропроводки в доме готова, требует подсчитать нужное количество материала:

Количество автоматов выключателей. В идеальном варианте один автомат должен приходиться на одну комнату, но помещения с малым энергопотреблением можно подключить по двое на один автомат. Для автоматов нужен шит. Место их крепления.
Количество кабеля, которое нужно для выполнения всех работ. Следует учитывать тот факт, что любая проводка прокладывается поверху стены, отступая от потолка 15 см, а розетки или выключатели устанавливаются понизу или середине, вследствие чего образуются опуски. Это необходимо помнить при расчётах кабеля.
Количество коробок для разводки. Предназначены для установки в местах присоединения кабелей.
Количество чашек под выключатели или розетки, они нужны для удобства крепления приборов.
Выключатели, розетки, приборы освещения.
Соединительные клеммы, изолента разных цветов.
Гофра.
Клипсы для крепления.

В идеальном варианте один автомат должен приходиться на одну комнату, но помещения с малым энергопотреблением можно подключить по двое на один автомат

Монтаж проводки

Первые проводники, которые будут укладываться – магистральные. Предназначение магистральной проводки состоит в том, чтобы подать электричество от автомата до распределительных коробок. Такие провода должны иметь двойную изоляцию. Независимо от способа укладки, монтаж основных магистралей должен проходить в гофре, при условии, что длина не превышает 10 м. Это делается на случай выхода из строя кабеля.

Для монтажа наружным способом укладка проводов может проводиться в том месте, где это предусмотрено отделкой. Это может быть плинтус или специальный проем внизу стены. И если изначально был выбран способ наружного монтажа проводов, то такой прием обязательно должен быть изложен в проекте.

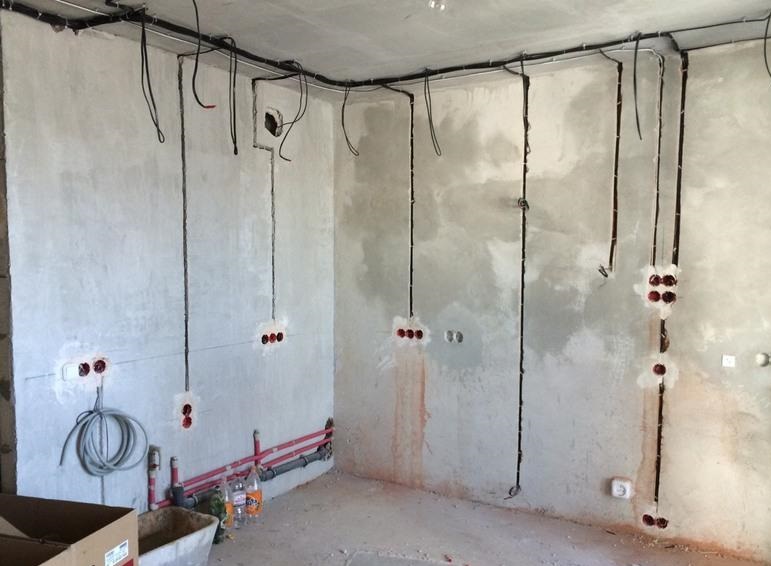

Для укладки кабеля внутренним способом по стенам размечаются линии, где будет проходить штроба и специальным инструментом штроборезом вырезаются углубления. Это также можно сделать с помощью болгарки с диском по бетону, но, прибегая к такому способу штробирования стен, нужно быть готовым к очень большому количеству пыли.

По сделанным штробам, обращаясь к схеме электропроводки всего дома, нужно установить распределительные коробки.

Монтаж наружной проводки

При наружном монтаже нужно помнить, что все приборы должны соответствовать такому типу прокладки. Например, все розетки и выключатели должны быть наружного крепления. В помещении, где будет производиться монтаж, с помощью мела начертить на стенах схему прокладки.

Все проводники, которые укладываются наружным способом, должны быть в гофре. Кабель затягивается в гофр и отрезается по заданным частям, крепится на стену с помощью клипс. В первую очередь, должен крепится основной проводник, затем в точках, где будут опуски, крепятся распределительные коробки. В указанных точках устанавливаются выключатели и розетки, от которых в свою очередь крепятся опуски.

Установка розеток и выключателей

Для подключения розеток и выключателей нужно предварительно ознакомиться с их конструкциями. Установка наружных приборов значительно отличается от внутренних прежде всего особенностью крепления.

Для наружных розеток и выключателей требуется открутить фиксирующие болты передней крышки и затем ее снять. Под крышкой покажется два отверстия для фиксации на поверхности. Крепить можно на саморезы или дюбеля. После крепления нужно подключить прибор и поставить крышку на место.

Крепление внутренних приборов значительно отличается. Надежное фиксирование происходит за счет боковых лапок, которые при закручивании винтов раздвигаются по бокам и надежно фиксируют прибор в чашечке.

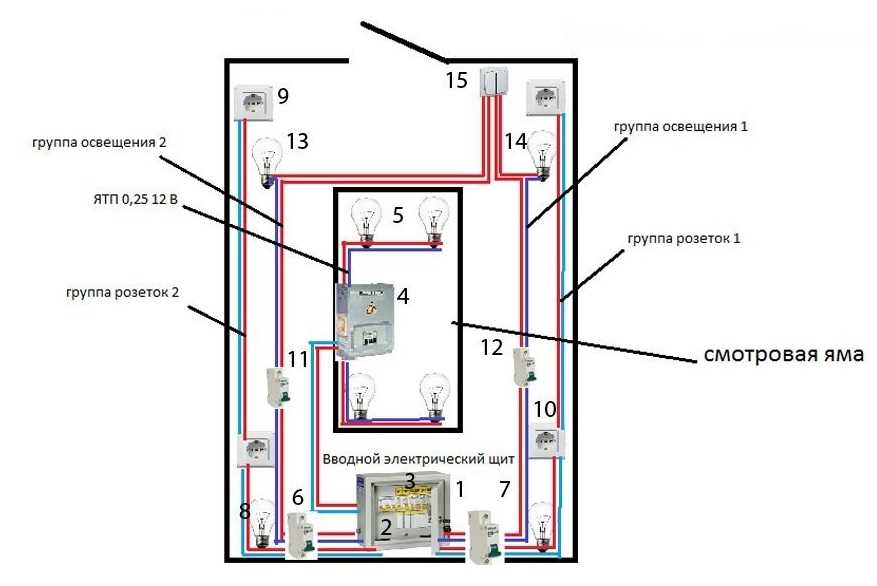

Пример схемы электропроводки

Правила безопасности

При самостоятельном монтаже проводов могут делаться незначительные ошибки из-за которых невозможна эксплуатация сети:

Сечение проводника – это не его диаметр. Много случаев, когда диаметр воспринимают за сечение или наоборот, тем самым уже на первых шагах создания схемы делается ошибка. В результате неправильных расчетов проводка греется или перегорает.
Самостоятельная установка автоматов рассчитанных на большой ток. Такие манипуляции категорически запрещается делать. Суть состоит в том, что установка автомата большой мощности приводит к тому, что он не реагирует на нагрузку, в результате чего изоляция проводов плавиться и при несвоевременном обнаружении может произойти возгорание. Нормальный ток автоматов это 16 А или 25 А.
Замуровывание скруток в стену без распределительной коробки. Это может привести к выходу из строя части проводки, так как провода окисляются и перегорают.
Скручивание проводов из разного материала. Это такие скрутки запрещается делать. Из-за разности металлов происходит быстрое окисление, в результате чего происходит перегорание.
Плохой контакт – это причина множества бед. При плохом контакте на приборе он начинает нагреваться в результате происходит его расплавление. Во время монтажа зажимать провода нужно хорошо.

Ввод в эксплуатацию

Подключать к электричеству комнату можно только тогда, когда все провода уложены на свои места и закреплены. Все разводочные коробки должны быть при этом закрыты и скрутки в них обжаты и изолированы. Установлены выключатели и розетки.

Работоспособность всей схемы проверяется путем проверки каждой отдельно взятой розетки. Это можно сделать с помощью тестера или подключая нагрузку. Выключатели проверяются на размыкание. Автоматы проверить невозможно, так как они срабатывают при коротком замыкании.

При подключении всех магистральных проводов к щиту просматривается соединения проводов, а также их крепление.

Блиц-советы

Кабель в стене можно искать при помощи специального прибора, который это делает за короткое время, тем самым сокращая работу.
При самостоятельном монтаже проводки не следует забывать про заземление, и если его в доме не существует, то его требуется сделать.
Все кабеля необходимо подключать по цветам, это значительно упростит ориентировку при монтаже.
Выпиливая штробы, нужно четко соблюдать вертикальность или горизонтальность.

Как проложить подземную электропроводку

Нередко требуется прокладка электропроводки 120 В под землей. Возможно, вы захотите подать электроэнергию в свой сарай, мастерскую или гараж. Другое распространенное использование — подача питания к фонарному столбу или электрическому двигателю ворот. В любом случае вы должны знать о нескольких требованиях к подземной проводке, чтобы соответствовать большинству действующих строительных норм и правил. Мы покажем вам, как установить подземную электропроводку из одного места в другое.

Как проложить подземную электропроводку – как глубоко закопать провод?

Первый вопрос, который нам всегда задают: «Насколько глубоко мы закапываем проводку или кабель?» Это отличный вопрос. И ответ заключается в том, что это зависит от того, какой провод вы используете и прокладываете ли вы его в кабелепроводе или нет. Поскольку большинство людей задают вопрос, чтобы удовлетворить конкретное желание максимальной глубины заглубления, давайте начнем с этого. В зависимости от того, насколько глубоко вы прокладываете подземную электропроводку при ее установке, у нас есть следующие варианты:

Глубина заглубления 24 дюйма

Используйте проложенный под землей питающий кабель на глубине 24 дюйма (или более). Вам не нужно использовать кабелепровод на этой глубине с кабелем UF, однако вам необходимо предусмотреть кабелепровод из ПВХ на ваших вертикальных каналах, начиная с 18 дюймов.

Глубина заглубления 18 дюймов

Провода THWN-2 можно прокладывать внутри кабелепровода из ПВХ на глубине всего 18 дюймов в земле. Это защитит провод от повреждения в случае, если кто-то перекопает кабель. THWN-2 в основном является водостойким THHN (термопластичная высокотермостойкая проволока с нейлоновым покрытием)

Глубина заложения 12 дюймов

При глубине 12 дюймов вы можете проложить провод питающего кабеля для прямого захоронения с защитой GFCI. Защитите его ПВХ там, где он появляется дома, в гараже или магазине.

Глубина заглубления 6 дюймов

Если вы используете оцинкованный ЭМТ (металлический электрический кабелепровод) с отдельными проводниками внутри, вы можете закопать его всего на 6 дюймов вглубь. Идея здесь в том, что ЕМТ может выдержать удар лопатой или другую существенную потенциальную причину короткого замыкания проводки.

Как проложить подземную электропроводку: общие примечания по прокладке провода под землей

Если вы когда-нибудь захотите использовать жесткий металлический кабелепровод или даже ЭМП вместо ПВХ, вы можете это сделать. Как правило, мы используем серый 3/4-дюймовый ПВХ для одной линии. Кроме того, несмотря на то, что требуемая глубина заглубления, указанная выше, в целом должна быть точной, сначала проверьте местные строительные нормы и правила. Прежде чем приступить к работе, вы должны быть абсолютно уверены, что соблюдаете требования. Обычно мы предпочитаем использовать кабелепровод из ПВХ при подаче электроэнергии в удаленное место под землей. Это дает вам гораздо большую защиту по сравнению с кабелем, проложенным в земле, в долгосрочной перспективе.

В конце концов, просто разберитесь со своими вариантами и выберите самый безопасный или самый простой маршрут в зависимости от ситуации. Если вы можете обойтись без кабелепровода, а проводка находится в месте, которое не будет мешать копанию в будущем, то лучше всего использовать кабель для прямого захоронения. Если вы бежите через середину своего двора, лучшим выбором может показаться труба из ПВХ или металла, даже если это излишество.

Пошаговая инструкция по прокладке подземной электропроводки

Мы не предлагаем множество шагов для прокладки подземной электропроводки. Установка проводки или кабелепровода требует много работы, но не много подробных инструкций.

Позвони, прежде чем копать!

Не забывайте планировать заранее и звоните, прежде чем копать. Вы же не хотите задеть какие-либо подземные водопроводные линии, электрические линии, канализационные стоки или что-либо еще. В большинстве муниципалитетов вашу собственность проверят в течение дня или двух бесплатно и по вашему телефону. Выделение важных строк флажками перед началом действительно избавит вас от многих хлопот и головной боли. Не пропускайте этот шаг!

Копание траншеи

Мы выкопали много траншей с помощью лопат. Не делайте этого, если вам дорого ваше время. Если у вас есть кто-то, кого вы отчаянно хотите помучить, или вы проходите всего несколько футов, то использование траншейной лопаты вполне подойдет. Однако, если вам нужно пройти большое расстояние с закопанным электрическим кабелем, мы рекомендуем арендовать траншеекопатель.

В большинстве мест можно арендовать 24-дюймовый траншеекопатель менее чем за 200 долларов в день. Вы даже можете заплатить меньше, если вам это нужно всего на несколько часов. Это сэкономит вам бесчисленное количество часов и хлопот, поэтому, если вы можете себе это позволить, возьмите его в местном магазине проката инструментов.

С помощью траншеекопателя спланируйте свой курс и выкопайте траншею в том месте, где вы планируете проложить кабель для прямого захоронения или трубу из ПВХ.

Вырежьте входные и выходные отверстия

Вырежьте входные и выходные отверстия от начальной точки (например, электрического щита) до конца участка.

Это помогает использовать то, что известно как выпускной корпус кабелепровода из ПВХ (LB).

Они облегчают ввод провода в здание (как источник, так и место назначения, гараж или магазин). Вы просто снимаете пластину с помощью двух винтов и подаете провод по мере необходимости, не беспокоясь о резком повороте под прямым углом в точке ввода.

Совет для профессионалов: Используйте тепловую пушку, чтобы согнуть трубу из ПВХ, если вам нужно сделать изгиб, чтобы упереться трубой в дом, гараж или мастерскую.

Прокладка кабеля

Во многих случаях вы можете просто протолкнуть кабель через минимальную длину трубы из ПВХ. При необходимости вы можете использовать металлическую рыбную ленту или даже протянуть леску через трубу пылесосом и использовать ее, чтобы протянуть провода через длинный участок.

Завершите соединения и фитинги для кабелепроводов

После протяжки провода выполните соединения с электрическим щитом и закончите фитинги для кабелепроводов. Это включает в себя закрепление пластин на выходных корпусах кабелепроводов из ПВХ. Проверьте свой пробег и похлопайте себя по спине за хорошо выполненную работу!

Заключительные мысли

Ничто не сравнится с получением столь необходимой энергии в сарае или гараже. Атакуйте этот тип проекта с удовольствием и пожинайте плоды. Как всегда, проконсультируйтесь или обратитесь к лицензированному электрику, если что-то выходит за рамки вашего уровня знаний.

Основы электропроводки: что нужно знать для расчета, подключения и установки электропроводки для жилых автофургонов и лодок

Требуются ли электрические работы на вашем автофургоне или лодке? Мысль о том, чтобы сделать собственную электропроводку, может пугать, но на самом деле это намного проще, чем вы думаете. В этой статье мы рассмотрим основы электропроводки, которые вам необходимо знать при работе над вашим следующим проектом. К ним относятся инструменты, которые вам понадобятся, как выбрать правильные провода и, в конечном итоге, как установить электропроводку. Давайте начнем.

Содержание

Основы электромонтажа
- Отключите питание перед выполнением работ с электрооборудованием
- Знайте, как пользоваться мультиметром
- Провода переменного тока и провода постоянного тока
- Изоляция всех проводов
- Выберите тип провода: многожильный или одножильный
  - Рекомендуемый тип электрического провода: Медный многожильный провод, рассчитанный на температуру 221℉
- Как соединять провода вместе
  - Методы
  - Материалы для обжима соединителей
  - Рекомендуемая изоляция соединителя электрических проводов: термоусадка
  - Резка и соединение
  - Инструменты для крепления и изоляции
  - Совет по безопасности: Изолирование других инструментов
- Как прокладывать электропроводку
  - Разрезать и зачистить
  - Обжать и соединить
  - Закрепить и изолировать
- Теперь вы знаете основы
Основы электропроводки
Вот некоторые из основ электропроводки, которые необходимо знать, прежде чем вы начнете сверлить отверстия для электропроводки перекусывание проводов. Не помешает переподготовка, даже если вы уже знаете часть этой информации.
Отключите питание перед выполнением электромонтажных работ
Убедитесь, что в вашей лодке или доме на колесах нет проводов под напряжением, вероятно, самое важное, что вы можете сделать, прежде чем приступить к электромонтажным работам. Вы можете подумать, что этот шаг очевиден, но удивительно, как многие упускают его из виду.
Если вы точно знаете, с какой цепью вы работаете, вы можете выключить выключатель или выдернуть предохранитель, но если вы не уверены, вам может потребоваться полностью отключиться от берегового питания. В дополнение к отключению от береговой сети, вам нужно отключить батареи от главного распределительного щита. Это просто щелкнуть выключателем, если у вас есть выключатель аккумулятора, но вы также можете отключить отрицательный кабель, идущий от ваших аккумуляторов.
Имейте в виду, что даже если вы отключили питание, вы всегда должны дважды проверить отсутствие питания с помощью мультиметра. Для этого сначала проверьте измеритель на действующей цепи, чтобы убедиться, что он определяет напряжение, затем проверьте провода, с которыми вы работаете, чтобы убедиться, что питание отсутствует. На линиях переменного тока более высокого напряжения вы также можете использовать бесконтактный детектор напряжения для проверки мощности.
Знать, как пользоваться мультиметром
Как упоминалось выше, вам понадобится мультиметр, и вы должны знать, как им пользоваться. Основные функции мультиметра измеряют напряжение, силу тока и сопротивление в вашей электропроводке. Они могут быть полезны, если вам нужно проверить, находится ли провод под напряжением, каково напряжение или подключен ли он. Ваш мультиметр поставляется с красным и черным кабелем, который вы можете использовать для проверки цепей. Полезно иметь как щупы, так и зажимы типа «крокодил», чтобы ваши руки были свободны при измерении электричества.
Рекомендуемая литература: Амперы, вольты и ватты: в чем разница?
Сначала вы подключаете кабели к мультиметру. Черный кабель подключается к COM, что означает «общий», который затем подключается к отрицательной стороне цепи. А красный кабель подключается к порту VA Omega MA, который затем подключается к цепи положительной стороны.
Затем вы поворачиваете циферблат в зависимости от того, что вы хотите измерить (напряжение, сила тока или сопротивление), и подключаете щупы или зажимы типа «крокодил» к проводам или батареям, которые хотите проверить. Всегда помните, что черный кабель = минус, красный кабель = плюс для цепей постоянного тока. Если вы получите это в обратном порядке, это будет читаться отрицательно.
Чтобы получить более подробное руководство, посмотрите это информативное видео на Youtube.

Провода переменного тока и провода постоянного тока
При работе на фургоне или лодке вы обнаружите как системы переменного, так и постоянного тока, поскольку обе они имеют свое место в процессе электропроводки. AC означает «переменный ток», а DC означает «постоянный ток». Помните об этих терминах, когда мы узнаем о разнице между этими двумя типами электричества.
По существу, переменное напряжение можно легко изменить и транспортировать на большие расстояния без больших потерь мощности. Это делает его идеальным для основной электросети. В вашем доме на колесах или на лодке это береговая мощность или мощность генератора, которая питает ваши цепи 120 В или 230 В. Эти провода обычно черно-белые с одним «горячим» проводом и одним нейтральным. Эти провода небезопасны для прикосновения, когда они включены, и могут представлять опасность поражения электрическим током.
С другой стороны, питание постоянного тока больше всего связано с питанием от аккумуляторов, потому что запасенная энергия от аккумуляторов — это постоянный ток. Питание постоянного тока чаще всего составляет 12 или 24 вольта на лодке или RV и считается «безопасным при прикосновении» и не представляет опасности поражения электрическим током. Провода чаще всего красно-черные, а иногда и черно-белые, как в сети переменного тока.
Как это относится к автодомам и лодкам?
Береговое питание — от сети переменного тока, а питание от батареи — от постоянного тока. Таким образом, чтобы запитать устройство переменного тока от постоянного тока, вы должны сначала подключить провод постоянного тока к инвертору. Вот почему инверторы так важны, если вы отключаетесь от сети. Также важно знать разницу, поскольку подача переменного тока через провод постоянного тока (или наоборот) может привести к перегреву проводов и потенциальному возгоранию, особенно если кабели не выдерживают напряжения или тока.
Изоляция всех проводов
Когда вы думаете о кабеле, вы, вероятно, думаете о металлических проводах, заключенных в какой-то пластик. Это связано с тем, что металлические провода являются проводником, а пластик — изолятором. Изолятор защищает провода от прикосновения к другим проводникам (и, следовательно, от короткого замыкания). Самое главное, они защищают вас от шока.
Вот почему так важно покрыть любой оголенный провод и металл изоляционным материалом, например, термоусадкой или изолентой. Вы же не хотите стать дирижером случайно!
Расчет правильного диаметра провода (AWG) для вашей электрической системы
Теперь, когда мы рассмотрели основы, давайте поговорим о выборе правильных проводов для вашего проекта. Электрические провода различаются по нескольким параметрам, включая диаметр, длину и тип. Ниже мы обсудим, почему важно знать эти спецификации и что подходит именно вам.
На основе тока нагрузки (рекомендуемый метод)
Понимание тока нагрузки, который будет проходить по вашим проводам, важно при выборе правильного диаметра. Во-первых, чем больше диаметр, тем меньше калибр проволоки. Например, провод 10-го калибра будет толще, чем провод 20-го калибра. Также важно помнить, что чем толще провод, тем больше ампер он может выдержать. Таким образом, провод 10-го калибра может выдерживать 30 А, а провод 20-го калибра — только 5 А.
Вот почему важно знать, сколько ампер будет течь по проводу. Вам также необходимо знать длину провода, чтобы определить сопротивление, количество вольт, которое вы можете потерять из-за этого сопротивления, размер предохранителя и количество ампер, которое перегорит предохранитель. После того, как вы узнаете всю эту информацию, вы можете выбрать провод, который сможет выдержать предполагаемый поток электричества.
Если вы подключаете аккумуляторы на 12 В или другие большие аккумуляторные батареи, ознакомьтесь с нашей статьей, чтобы определить правильный размер кабеля аккумулятора для вашей системы.
В зависимости от размера предохранителя
Хотя это встречается реже, вы также можете определить необходимый провод на основе размера предохранителя. Каждая цепь в вашей главной распределительной коробке рассчитана на определенное количество ампер. Вы можете определить, какой размер провода вам понадобится, исходя из того, сколько ампер он может выдержать. Вам также необходимо знать длину провода и падение напряжения, чтобы определить, будут ли у вас потери энергии.
Рекомендуемая литература: Что такое электрический предохранитель и почему он важен?
Выберите тип провода: многожильный или одножильный
В дополнение к AWG вам также нужно будет выбрать, какой тип провода лучше всего подходит для вашего электрического предприятия. Провода бывают двух видов: многожильные и одножильные. Многожильные провода сделаны, как и следовало ожидать, из металлических нитей. С другой стороны, сплошные провода просто используют один цельный кусок металла в качестве проводника.
Многожильные провода имеют много преимуществ. Они гибкие (и, следовательно, с ними легче работать), они могут выдерживать вибрацию и устойчивы к коррозии. Недостаток? Они немного дороже. Одножильные провода обычно дешевле; поэтому они могут быть популярны для больших электромонтажных работ (например, для электропроводки дома).
Однако они более подвержены коррозии, их труднее прокладывать, они хуже переносят тепло и движение, а также многожильные провода. Также важно, чтобы сплошные провода не изгибались слишком сильно, иначе они могут треснуть внутри.
Рекомендуемый тип электрического провода: Медный многожильный провод, рассчитанный на температуру 221℉
Мы рекомендуем использовать медный многожильный провод при самостоятельной прокладке электропроводки на лодке или фургоне. Он не только хорошо справляется с вибрацией, но и может выдерживать температуры до 221 градуса по Фаренгейту. Это делает его самым безопасным вариантом и с ним гораздо проще работать.
Как соединить провода вместе
Теперь самое интересное: прокладка электропроводки! Здесь мы обсуждаем различные методы соединения проводов, в том числе рекомендуемый нами метод, а также различные материалы, которые вам понадобятся.
Способы
Существует несколько способов соединения проводов. К ним относятся обжим, пайка, закручивание гаек и нажимные соединители. Все они имеют свои плюсы и минусы в отношении простоты, надежности и функциональности. Тем не менее, мы настоятельно рекомендуем использовать обжимной инструмент для соединения проводов.
Обжим проводов обеспечивает безопасный и эффективный способ передачи электричества через лодку или дом на колесах. Обжимные устройства для проводов относительно недороги, обеспечивают надежную холодную пайку (в отличие от нажимных соединителей) и намного безопаснее, чем другие методы (например, пайка).
Скручивающие гайки никогда не рекомендуются для электрических установок на лодках и жилых домах. Это потому, что они склонны к ослаблению из-за вибрации.
Материалы для обжимных соединителей
Наиболее распространенными материалами для соединения проводов являются виниловые соединители, нейлоновые соединители и термоусадки. Винил и нейлон популярны, потому что они недороги и относительно просты в использовании, потому что вам не нужны дополнительные инструменты. Однако они не изолируют провода, а также не термоусаживаются.
Рекомендуемая изоляция разъема электропроводки: Термоусадка
Мы рекомендуем использовать термоусадку, поскольку она защищает от истирания и острых краев. Он также обеспечивает фантастическое уплотнение для защиты от пыли и влаги и обеспечивает чистую структурную поддержку ваших проводов. Теперь давайте рассмотрим различные типы разъемов.
Кольцевые клеммы: Кольцевые клеммы — это просто кольцо, которое соединяется с вашими проводами. Они соединяют кабель с точкой подключения на вашей лодке или доме на колесах, например, со стойкой или стойкой.
Стыковые соединители: Стыковые соединители соединяют два провода. Обычно они имеют форму трубки с одним обжимом на каждом конце. Вы можете получить эти соединители в водонепроницаемых версиях, которые подходят для соединений во влажных местах. Их необходимо нагреть, чтобы создать водонепроницаемое уплотнение.
Разъединители: Разъединители изолируют ваши провода от источника питания (обычно главного распределительного щита).
Инструменты, необходимые для электромонтажа
Теперь, когда мы рассмотрели, как соединить провода, давайте поговорим об инструментах, которые вам понадобятся в будущем. В дополнение к мультиметру вам понадобится несколько других инструментов для резки, соединения, крепления и изоляции. Давайте углубимся.
Резка и соединение
Кусачки/инструменты для зачистки проводов: Кусачки/инструменты для зачистки проводов не только режут провода, но и обеспечивают безопасный способ зачистки внешнего изолятора. Обычно он имеет отверстия разного размера для размещения проводов разного диаметра.
Обжимные клещи: Обжимные клещи обжимают два проводника вместе. Он похож на плоскогубцы, но соединяет провода, сжимая их вместе.
Гидравлический обжимной инструмент: Как и обычные обжимные станки для проволоки, гидравлический обжимной станок сдавливает металлические провода вместе, образуя соединение или соединение. Тем не менее, они предпочтительнее для больших кабелей и/или нескольких проводов, потому что они требуют большого давления.
Кусачки для кабеля: Кусачки для кабеля по существу являются мощными кусачками для проволоки. Они бывают разных размеров и прочности и используют вашу силу, чтобы перерезать даже самые толстые провода.
Тепловая пушка: Тепловые пушки — это небольшие ручные инструменты в форме пистолета, похожие на фен, только намного более горячие. Они, наряду с термоусадкой, могут обеспечить адекватное уплотнение при соединении проводов.
Инструменты для крепления и изоляции
Трубки разъемного жгута : Чтобы упорядочить, защитить и удерживать провода на месте, вам понадобятся шланги разъемного жгута. Это простые цилиндрические пластиковые трубки, в которых собраны провода.
Стяжки-молнии: Стяжки-молнии используются для электропроводки несколькими способами. Они могут связывать провода вместе и разносить их, когда у вас есть куча кабелей в небольшом пространстве.
Кабельные зажимы: Кабельные зажимы позволяют монтировать и прокладывать провода по нужному маршруту. Они не только скрепляют провода вместе, но и прикрепляют их к шпильке или другой точке соединения.
Резиновые втулки: Резиновые втулки помогают пропускать провода через отверстия. Это круглые резиновые детали, которые защищают провода от острых или абразивных краев.
Изолента: И последнее, но не менее важное: вам понадобится изолента. Это эффективный и недорогой способ изоляции проводов.
Совет по безопасности: изоляция других инструментов
Знаете ли вы, что большинство пассатижей стандартно поставляются с пластиковыми ручками? Все ваших металлических инструментов должны быть изолированы таким образом. Если вы не изолируете должным образом, ваши отвертки, гаечные ключи и плоскогубцы могут стать проводником, если вы соприкоснетесь с проводом под напряжением. Для еще лучшей изоляции обмотайте ручки изолентой! Всегда делайте это при подключении или отключении батарей.
Как установить электропроводку
Наконец, мы готовы установить электропроводку. Ниже мы обсудим, как обрезать, соединить и изолировать провода, чтобы вы могли, наконец, перейти к своим приключениям на лодке и в доме на колесах.
Cut & Strip
Начните с обрезки и зачистки проводов, которые вы собираетесь соединить, с помощью кусачек/инструментов для зачистки проводов. Зачистка проводов — это удаление достаточного количества изоляционного материала для соединения. При зачистке проводов используйте отверстие подходящего размера и зачистите его, оставив ровно столько, сколько нужно для обжима и соединения.
Обжим и соединение
Теперь, когда вы обрезали и зачистили провода, пришло время их соединить. Используйте обжимные клещи для проводов и соответствующие соединения или клеммы для обжима проводов. В зависимости от размера вы можете выбрать гидравлический обжимной пресс.
Закрепить и изолировать
Теперь пришло время изолировать и закрепить провода. Если вы используете стыковые соединители для соединения проводов, используйте тепловую пушку, чтобы сжать обертку вокруг них до герметичности. Все ваши провода должны быть хорошо изолированы (при необходимости используйте изоленту) и закреплены на месте. Вы можете использовать кабельные зажимы, резиновые втулки (при прохождении через отверстия) или стяжки. Самое главное, у вас не должно быть оголенных проводов, и ваши кабели должны быть хорошо организованы, чтобы уменьшить вибрацию и любую вероятность повреждения.
Эти провода были обжаты гидравлическим обжимным станком до кольцевых клемм, а затем изолированы термоусадкой.
Теперь у вас есть основы
Подключение собственной лодки или дома на колесах может показаться сложной задачей. Однако это не означает, что вам нужно нанимать электрика. Ознакомившись с основами электромонтажа, приобретя нужные инструменты и поняв важные меры безопасности, вы сможете с легкостью выполнять простые электромонтажные работы.

Однако, если в какой-то момент вы запутались или не уверены, не стесняйтесь обращаться в нашу службу технической поддержки, чтобы помочь с вашим проектом. Наша команда по продажам и обслуживанию клиентов в Рино, штат Невада, всегда готова ответить по телефону (855) 29.
