Как сделать вентиляцию в одноэтажном частном доме своими руками: Вентиляция в частном доме своими руками: схемы, расчеты, монтаж

Вентиляция в частном доме своими руками: схема, моменты проектирования

Борьба за энергетическую экономичность в домах приводит к полной герметичности. Утепляя помещения, люди забывают, что для нормального функционирования организму требуется свежий воздух. Застоявшийся воздух утрачивает необходимое для дыхания содержание кислорода. Следствием отсутствия движения воздушных масс становится повышенная влажность, скапливания вредных веществ, поэтому качественная вентиляция помещения жизненно важная необходимость, тем более что обустроить ее в частном доме можно своими руками.



Содержание

  • Как начать и важные моменты проектирования
  • Свежий приточный воздух по стандартам и правилам
  • Правильный подбор и расчёт параметров приточных каналов
  • Дополнительное оборудование, улучшающее жилищные условия
  • Видео о вентиляции частного дома

Как начать и важные моменты проектирования

Начинать создание нормального оборота воздушных масс необходимо начинать с оценки помещений. Рассчитывается кубатура жизненного пространства, учитывается потребность человека, которому для нормального функционирования требуется 10 м³ в час. Каждого жильца дома система должна снабжать воздухом на любом участке жизненного пространства. В зависимости от конструкции строения, используемых коммуникаций, оборудования выбирается тип вентиляции, которая способна обеспечить жильцов комфортными условиями проживания. Различаются три основных вида движения воздушных масс в помещениях по принципу действия:

  1. Естественная работает по принципу движения воздуха под действием разных температурных показателей. Как известно из курса физики, тёплые воздушные потоки более разряжены и поднимаются вверх. Используя этот закон, в верхней части строения предусматриваются конструкционные отверстия связанные с окружающей средой. Как правило, температура вне помещения ниже, чем внутри, поэтому тёплый воздух поднимаясь, вымещается холодным потоком из здания. Принято считать оптимальным рабочим показателем такой системы температуру на улицу в пределах от 5 до 15 градусов. При более низких температурных показателях в помещениях прогнозируемо создаётся сквозняк из-за интенсивности теплообмена. В случаях высоких температур эффективность системы снижается, потому что внутри дома прохладнее;

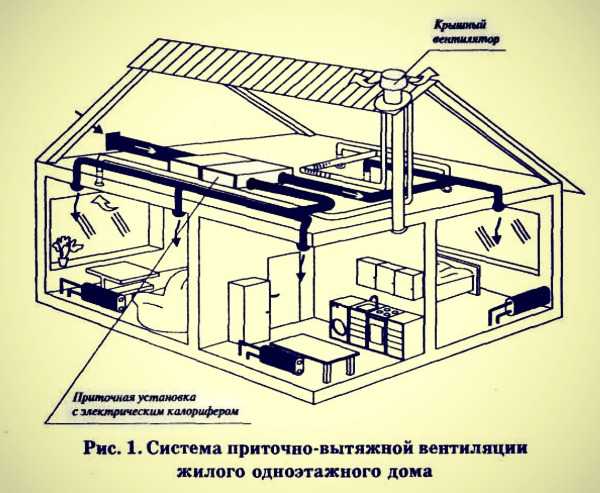

  2. Принудительная вентиляция осуществляется с помощью механических устройств, обеспечивающих подачу свежего воздуха внутрь и удаление застоявшихся, скопившихся воздушных масс наружу. Приток и отток выполняется под действием вытяжного и распылительного оборудования. Обычно такая система состоит из вентиляторов, воздушных клапанов, калориферов, кондиционеров, очистных фильтров, шумоглушителей. Для оптимального функционирования создаётся специальная коммуникационная сеть, обеспечивающая движение воздушных потоков – это воздушные каналы, воздухозаборные решётки, диффузоры, анемостаты. Эффективность системы повышает инсталляция контрольных датчиков, терморегуляторов, подключающих или отключающих вентиляторы согласно заданным, рассчитанным показателям;
  3. Смешанная система подразумевает дополнение естественного воздухообмена оборудованием вытяжного характера. Это могут быть вытяжки на кухне или вентиляторы в санузлах, встроенные или подключённые к коммуникациям естественной вентиляции. Как правило, такое оборудование устанавливается там, где высока степень загрязнения воздуха и приточный поток не успевает вытеснять загрязнения.

Проблемы вентиляции связаны с применением старых технологий строительства для современных условий. Большинство домов строится по устаревшим стандартам. При этом используются новые материалы, технологии, оборудование. Согласно устаревшим СНиПам приток воздуха осуществляется через зазоры в окнах и дверях, но установка металлопластиковых окон, дверей новых конструкций надёжно герметизирует помещение. Таким образом, жильцы защищены от сквозняков, повышается звуковой комфорт, улучшается энергосберегаемость. Только воздух застаивается, вследствие отсутствия возможности притока свежего потока. Результат выражается повышением влажности, кислородным голоданием.

Знайте, что так создаётся благоприятная среда для развития вредных микроорганизмов в помещении. Появляется грибок на стенах, стремительно завоёвывающий новые территории. Борьба с ним бессмысленна до тех, пор, пока для него создаются тепличные условия в виде влажной, тёплой атмосферы без сквозняков.

Другой проблемой является скопление вредных веществ, которые попадают в организм через вдыхание. Они выделяются окружающими предметами – это мебель, стены, напольное покрытие, повседневные вещества для уборки, чистки поверхностей. Когда вентиляция в доме своими руками, сделана на совесть, воздух циркулирует и практически все вредные вещества выводятся наружу, не успевают скапливаться в опасных количествах и попадать в организм.

Свежий приточный воздух по стандартам и правилам

Свой дом за городом, находящийся на просторах местности богатой свежим, чистым воздухом, идеально оборудовать естественной вентиляцией.

Знаете ли вы, что существуют определённые нормы воздухообмена в доме, учитывающие специфику того или иного помещения, которые необходимо учитывать при создании вентиляции в частном доме своими руками.

Подразумевается замена всей воздушной массы, значение которой приведены в таблице, за 1 час для помещений, где постоянно присутствуют люди. Особое внимание уделяется комнатам специального назначения:

  1. Для кухонь с электроплитами требуется воздухообмен не менее 60 м³/час, а в случае с газовой плитой 90 м³/час;
  2. Для санузла и ванной комнаты воздухообмен должен превышать 25 м³/час, если эти комнаты совмещены, то показатель возрастает до 50 м³/час.

Также разработана таблица зависимости размещения вентиляционного отверстия в помещении от высоты здания и этажа. По ней видно, какая необходима производительность и требуемое количество каналов. Эти показатели помогут создать воздухообмен, обеспечивающий норматив или превосходящий.

Следует знать, что проектируя вентиляцию, учитывают индивидуальные особенности конкретного дома. Например, если пол деревянный базируется на лагах, то при расчёте учитывается вентиляция под полом.

Правильный подбор и расчёт параметров приточных каналов

Для организации коммуникаций используются трубы круглого диаметра или прямоугольные блоки. Оптимальным размером трубы считается диаметр 150 мм (0,016 дм³), не менее 10 см каждой стороны. Такие показатели гарантируют прохождение потока минимум 30 м³/ч при расположении каналов на высоте не ниже 3 м. Чтобы пропускная способность была больше, требуется увеличить сечение, длину или количество воздуховодов.

Все возможные варианты определяются в зависимости от этажа обсчитываемого помещения с помощью нормативной документации «Свод правил здания жилые многоквартирные»:

  1. Таблица 9.1 позволяет определить, сколько требуется закачать количество воздуха в помещение;
  2. В пункте «Нормы производительности и каналы естественной вентиляции» приведено сколько требуется выводить воздуха из помещения.

Полученные значения сопоставляются, выбирается большее и рассчитывается требуемый воздухообмен.

Например, для 4-х комнатного одноэтажного дома с трёх метровыми потолками и крышей, общей площадью 75 м², кухней оснащённой газовой плитой. Складывается общая кубатура, требуемая для притока в помещение равна 225 м³ в час. Имеющиеся данные по комнатам, позволяют определить количество воздуха необходимое вывести за пределы: кухня – 90 м³/ч, ванна и туалет – 50 м³/ч, итого – 140 м³/ч. Следовательно, за основу берётся показатель 225 м³/ч и по нему ведётся расчет:

  1. Высота вентканалов для дома – 4 м;
  2. Мощность обновления воздуха для t=20 °С согласно таблице равна 45,96 м³/ч;
  3. Число каналов определяется делением 225/45,96=4,9.

То есть для требуемого дома требуется 5 вентканалов без учёта всех индивидуальных особенностей дома. Для получения конкретных значений необходимо привлекать к проектированию вентиляции частного дома специалистов.

Дополнительное оборудование, улучшающее жилищные условия

Естественная вентиляция экономична, проста в эксплуатации, легка для проектирования и конструирования. Но неспособна, справиться со всеми вызовами, предъявляемыми современными жилищными вызовами. На помощь призваны:

  1. Вентиляторы, встраиваемые в воздуховоды, эффективно борются с неприятными запахами, излишней влажностью в туалете и ванне. Недорогая конструкция, простая для монтажа и лёгкая в использовании помогает быстро увеличить отток воздуха по мере необходимости;
  2. Вытяжка, расположенная над плитой, защищает кухню от влажности, выводит лишние запахи за пределы комнаты и способствует поддержанию нормального температурного режима, быстро удаляя из помещения горячий воздух.



Следует знать допустимые размеры расположения вытяжки над плитой – 0,75 м при использовании газовой варочной поверхности; 0,65 м над электрической.

Повышенное внимание уделяется при использовании камина или печи. В этом случае вентиляция в частном доме своими руками проектируется с учётом потребности создания условий для полного сгорания топлива, используемого для эксплуатации оборудования, а также должны быть удалены все продукты сгорания. Тщательная проработка конструкции гарантирует исключение рисков – пожара, удушья. Часто встречаются проекты, в которых используется подвод приточной вентиляции снизу печи или камина. Такое решение обеспечивает источник огня постоянным снабжением кислорода, нормальную тягу.



Качественная вентиляция в частном доме необходима, её можно сконструировать своими руками. Важно учитывать особенности строения, характеристики используемого оборудования и материалов в помещениях.

Видео о вентиляции частного дома

Вентиляция в двухэтажном доме — Как сделать своими руками

Дом

Содержание

  • 1 Вентиляция в частном двухэтажном доме – Виды вентиляции
  • 2 Естественная вентиляция двухэтажного дома
  • 3 Вентиляция двухэтажного дома своими руками – Расчет вентиляции в доме
  • 4 Система вентиляции двухэтажного дома – Оптимизация работы вентиляции

Разберем очень важную тему, а именно вентиляция в двухэтажном доме, как сделать и все просчитать!  В многоэтажных жилых домах, которые построены с применением различных строительных материалов, необходимо обеспечивать постоянную вентиляцию всех комнат и помещений. Особенно актуальная такая потребность при использовании в доме стеклопакетов, которые обеспечивают теплоизоляцию помещений и хорошую герметичность.

Приток и полноценный отток воздуха необходим, чтобы обеспечить уютные условия проживания. Помимо прочего, в этом случае выполняются условия санитарно-эпидемиологических и гигиенических норм, потому что углекислый газ и его производные, образующиеся в процессе жизнедеятельности, являются негативными факторами способствующими возникновению различных бактерий.

При помощи каких средств можно обеспечить вентиляцию помещений, и каким образом должна быть сконструирована вентиляция в двухэтажном доме? Об этом и пойдет речь в статье.

вентиляции в двухэтажном доме

Вентиляция в частном двухэтажном доме – Виды вентиляции

Выбор системы вентиляции осуществляется на первичных этапах проектирования дома, а также у четом бытовой или хозяйственной нагрузки на помещения. Важно учитывать расположение комнат и общую квадратуру дома.

Для реализации поставленных задач используются следующие типы вентиляции:

  1. При совмещенном типе приток воздуха реализуется естественным путем и при использовании
    механических приспособлений.
    Такой способ наиболее распространенный. Однако, чтобы достигалась стабильная вентиляция в частном двухэтажном доме, необходимо монтировать в стены вытяжные каналы различной площади. Для кухонной зоны, душевой или котельной необходимо использовать отдельные короба. При таком способе воздушные массы движутся естественным путем. Также можно в центральную шахту установить вентилятор, который будет ускорять отток воздуха. К преимуществам такого метода относится то, что неприятные запахи в дом не проникают, а также низкий уровень шума при работе вентилятора. Недостатком же будет являться то, что необходимо устанавливать переточные решетки внизу дверей.
  2. Естественная. Не предполагается использование механических средств для обеспечения циркуляции воздуха.
    Отток и приток осуществляется за счет разности в температурах воздуха между комнатой и улицей. Такой тип применяется повсеместно, однако имеет ряд недостатков.
  3. Принудительная вытяжная. Такая система вентиляции двухэтажного дома совмещается с естественной. Поступление воздуха может осуществляться при помощи установки специальных клапанов или естественным способом, а удаление воздуха из помещений происходит в принудительном порядке. Для этого в ванной комнате или туалете монтируются вытяжные вентиляторы принудительного типа. Работу такой системы можно автоматизировать.
  4. Приточная. Для реализации такого типа воздухообмена в несущую стену или оконные рамы монтируется специальный клапан, который осуществляет принудительное поступление воздуха в комнату. Также можно использовать приточный вентилятор, чтобы нивелировать подачу холодного воздуха в зимой, систему конструктивно усложняют добавлением калорифера.
    Помимо прочего, можно использовать моноблочные комплексы, которые совмещают в себе калорифер, клапан, фильтры и охладители. Оборудование может снабжаться таймером, поэтому каждый владелец может настроить необходимый период срабатывания.
  5. Принудительная приточно-вытяжная. Процесс оттока и притока воздушных масс обеспечивается путем использования производительного оборудования. К особенностям принудительной вентиляции относится то, что она бывает местной, когда приточное оборудование устанавливается в помещениях, в которых оно наиболее необходимо. При централизованной схеме используется один вентилятор, расположенный в центральной шахте, к которой подключены все вытяжные каналы.

Способов для создания принудительного или

естественного движения воздуха очень много, поэтому каждый владелец самостоятельно выбирает наиболее оптимальный способ.

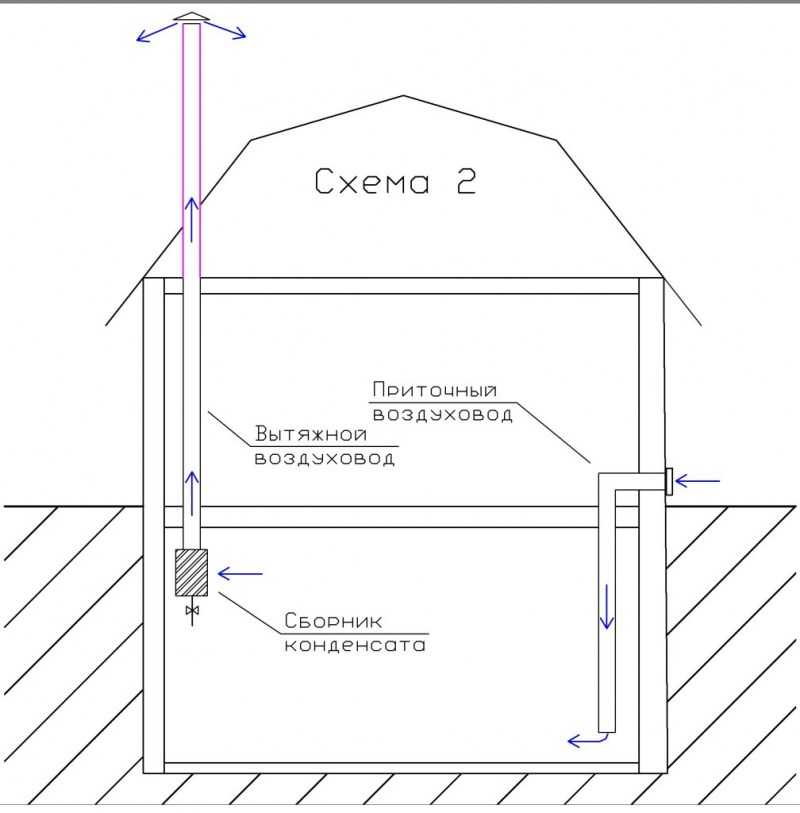

схема естественной вентиляции дома

Естественная вентиляция двухэтажного дома

Чтобы создать все условия, при которых будет достигаться бесперебойная работа системы, необходимо соблюдать несколько требований, в этом случае естественная вентиляция двухэтажного дома будет обладать хорошей производительностью.

При конструировании вентиляционных ходов используются вертикальные шахты. Одна сторона системы устанавливается в помещении, а другая монтируется чуть выше конька крыши. Перемещение воздуха обеспечивается посредством тяги, показатели которой зависят от:

  • Разницы температур между комнатой и улицей, т.е. на выходе и на входе в шахту.
  • Ветра, который может улучшить или ухудшить тягу.
  • Геометрического сечения канала и его высоты.
  • Теплоизоляционных характеристик канала шахты.
  • От пространственного расположения шахты (отсутствие или наличие изгибов и поворотов).

На начальных этапах проектирования дома архитектор выбирает тип вентиляции и ее пространственное расположение внутри здания, а в момент утверждения типового графического плана заказчику предоставляется вентиляция в двухэтажном доме схема, которая наглядно показывает все особенности и нюансы.

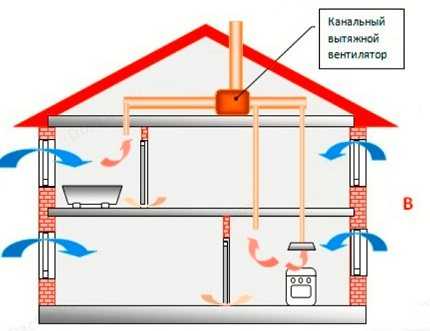

вентиляция в двухэтажном доме схема

Вентиляция двухэтажного дома своими руками – Расчет вентиляции в доме

Все операции по расчету систем циркуляции воздуха выполняются для того, чтобы определить площадь сечения каналов и шахты. Для этого используется положение СП55.13330.2011., в котором полноценно и емко указаны нормативы по воздухообмену.

  1. Минимальные показатели производительности системы должны обеспечивать
    в течение часа однократную смену
    всего объема воздуха в помещении (актуально для помещений, где регулярно находятся люди).
  2. Из санузлов в течение часа должно удаляться не менее 25 кубометров воздуха. Из кухни не менее 60 кубометров.

Это основные положение правил. С ними вы всегда сможете ознакомиться посредством интернета. Такие нормы находятся в открытом доступе. Особенно скрупулезно необходимо их изучить тем владельцам, кто самостоятельно будет прокладывать шахты, вытяжные каналы и устанавливать оборудование, чтобы стабильно и правильно функционировала вентиляция двухэтажного дома своими руками, что напрямую влияет на комфорт.

Система вентиляции двухэтажного дома – Оптимизация работы вентиляции

При конструировании систем обеспечения циркуляции воздуха необходимо позаботиться об установке специализированного оборудования:

  1. На входе в шахту
    вентиляции установить автоматический клапан,
    в котором будет находится датчик влажности, что обеспечит экономию при функционировании системы. При повышении влажности в комнате клапан будет открываться шире, что улучшит тягу.
  2. Во всех жилых помещениях следует расположить клапаны оборудованные датчиками наружной температуры. В этом случае можно нивелировать поступление холодного воздуха, что позволит поддерживать необходимый температурный баланс.
  3. Для свободной циркуляции воздуха между помещениями следует вмонтировать переточные отверстия площадью не менее 200 кв.см.

Следует помнить, что установка вентилятора значительно понижает пропускную способность шахты, поэтому такое решение является краткосрочной мерой для обеспечения циркуляции воздуха. Аналогичным оборудованием является и кухонная вытяжка, поскольку она работает кратковременно и ее использование не может полноценно обеспечить вентиляцию помещения.

Как сделать вентиляцию в деревянном доме своими руками

Главная » Вентиляция » Дома и квартиры

Устройство вентиляции дома

Естественная вентиляция дома своими руками монтируется таким образом, чтобы воздухообмен происходил постоянно во всех помещениях. Это необходимо для здоровой среды обитания и подсобных помещений. Установка естественной вентиляции дома своими руками повышает удобство нахождения в доме и предотвращает повреждение стен, ковров и мебели плесенью и грибком. Современные технологии позволяют строить практически герметичные дома, которые непременно должны быть оборудованы вентиляцией.

Тонкости оборудования естественной вентиляции деревянного дома

Если здание одноэтажное, то обустроить вентиляцию деревянного дома своими руками достаточно просто. Система для двух- или трехэтажных домов более сложная, но с такой работой справится даже хороший хозяин.   Успех естественной вентиляции напрямую зависит от разницы температуры и давления на улице и в помещении.

То есть в прохладное время года система будет работать лучше. Преимущество естественной вентиляции в отсутствии эксплуатационных расходов и бесшумной работе.

Современные дома сдаются в эксплуатацию с уже функционирующими системами вентиляции. Поэтому вентиляцию в доме своими руками часто приходится обустраивать в старых постройках. Вентиляционные каналы удобнее всего прокладывать прямо в стеновых перегородках. Они совершенно незаметны и не нарушают дизайн помещения. Но это возможно только в том случае, если вентиляцию деревянного дома хозяин монтирует своими руками в процессе возведения стен. Главный принцип эффективной работы вентиляционной системы деревянного дома заключается в том, что дымоход должен выходить через крышу вертикально и чем он выше, тем лучше будет тяга. То есть воздухообмен будет более интенсивным.

При монтаже вентиляции частного дома своими руками важно правильно подобрать трубы для воздуховодов: они должны быть с ровными внутренними стенками, трубы должны быть одинакового сечения.

Оборудование кирпичных вентиляционных каналов процесс трудоемкий и ненужный. Удобнее всего приобрести готовые модули каналов.

Обеспечиваем приток воздуха в дом

Как уже было сказано, современный деревянный дом представляет собой практически герметичную конструкцию.

Поэтому приток свежего воздуха необходимо организовать при монтаже вентиляции в доме своими руками. Для этого протягивается еще одна труба, которая должна выходить из стены первого этажа. Выходы приточных труб следует планировать в жилых районах. Они закрыты решетками, как и вход с улицы. Чтобы снизить интенсивность притока воздуха в зимнее время, при монтаже вентиляции в частном доме своими руками приточное оборудуется заслонкой или ставнями.
