Как сделать проводку в доме своими руками схемы: Электропроводка в доме своими руками: схемы, монтаж, правила укладки

Подробная схема проводки двухкомнатной квартиры

Меняем проводку в квартире

Современный план электропроводки квартиры двухкомнатной по многим параметрам отличается от ранее применяемых схем. Дело в том, что современные нагрузки просто несоизмеримы с нагрузками 70-х, 80-х годов, когда строилось большинство панельных домов.
Тогда главными потребителями были несколько лампочек, телевизор и иногда утюг. Современная квартира имеет значительно большее количество электрических приборов и, соответственно, нуждается в других схемах электроснабжения.

Содержание

• Выбор способа прокладки электропроводки в квартире
  • Открытая проводка
  • Скрытая проводка
• Расчет и выбор схемы электроснабжения
  • Расчет проводки
  • Выбор схемы электропроводки
• Монтаж электропроводки
• Вывод

Выбор способа прокладки электропроводки в квартире

Открытая проводка

Итак:

• Прежде чем разрабатывать план электропроводки в двухкомнатной квартире, нам следует определиться с ее основными параметрами. Одним из таковых является способ ее прокладки. На данный момент используются два варианта – открытый и скрытый.
• Открытая проводка имеет определенные преимущества:
  1. Для ее прокладки нет необходимости штробить стены. То есть вы можете выполнить полную замену всех проводов без последующего ремонта во всей квартире.
  2. Монтируется открытая проводка очень быстро. И при должном умении и наличии рабочих рук полностью смонтировать ее можно буквально за день.
  3. При необходимости подключения новых электроприемников или выполнения ремонта вам нет необходимости ломать стены.

• Монтаж скрытой проводки выполняется в специальных коробах. При этом провод в коробах обычно имеет дополнительную защиту в виде металлической или самозатухающей гофрированной трубы. Можно, конечно, смонтировать и без использования специальных коробов, но такой вариант больше подойдет подсобным помещениям и сараям, но никак не квартирам.
• Ответвления к розеткам и выключателям также выполняются при помощи специального короба. А сами розетки и выключатели должны быть предназначены для открытой схемы.
• Также может быть использована схема электропроводки в двухкомнатной квартире с ее монтажом в плинтусах. Но такой способ имеет существенные ограничения по количеству используемых проводов и зачастую используется только для разводки в отдельных комнатах или для прокладки к отдельным электроприемникам.

Прокладка провода в плинтусе

Скрытая проводка

Итак:

• Более распространенной является схема разводки электропроводки в двухкомнатной квартире с использованием скрытой электропроводки. Такой способ имеет следующие преимущества:
  1. В связи с тем, что все элементы такой проводки скрыты от посторонних глаз, она имеет более привлекательный внешний вид
  2. Не занимает свободного пространства в наших и без того маленьких квартирах
  3. Скрытая проводка имеет более высокие показатели пропускной и перегрузочной способности ввиду лучшей теплоотдачи.
  4. Ввиду меньшей требовательности к защите от механических повреждений, цена необходимых материалов заметно ниже.
• Монтаж скрытой проводки осуществляется непосредственно в элементах конструкции вашей квартиры. Для этого делаются небольшие углубления в стене – штробы. В них укладывается проводка с последующим оштукатуриванием.
• Для установки розеток, выключателей и распределительных коробок так же делаются углубления в стене. В них затем монтируют предназначенные именно для скрытой схемы розетки и выключатели.

Расчет и выбор схемы электроснабжения

Расчет проводки

Итак:

• Прежде чем приступить непосредственно к расчету нашей электропроводки нам следует определиться с количеством электроприемников. Для этого необходимо точно определить количество и расположение каждой розетки и светильника. Без этого четкого плана дальнейшие расчеты невозможны.

Обратите внимание! Не следует сознательно завышать количество требуемых вам розеток или освещения. Вам необходимы только те розетки, к которым вы точно знаете, что будет подключено. Установка розеток и сетей освещения на всякий случай, значительно увеличивает стоимость вашей схемы электроснабжения и увеличивает ваши трудозатраты.

• Теперь имея четкое представление о количестве электроприемников, мы можем приступить непосредственно к расчетам требуемого провода. Но пропускная способность проводов в п.1.3 ПУЭ (Правил устройства электроустановок) указывается в амперах, а мощность всех наших приборов обычно указана в ваттах.
• Используя закон Ома, который всем должен быть известен со школьной скамьи, выполняем перерасчет: где P – это мощность прибора в Ваттах (Вт), U – это напряжение вашей электросети в вольтах (В), для однофазной сети напряжение равно 220В, а I – это ток, который будет протекать в проводах в амперах (А).

Примерная мощность различных электроприборов

• Произведя нехитрый расчет, мы получим, что при подключении прибора в 1000Вт, в нашем проводе будет протекать ток в 4,55А. Наша инструкция советует округлить это значение до 5А для создания определенного запаса и упрощения расчетов.
• Теперь приступаем к выбору провода. Он может быть выполнен из меди или алюминия и находится в поливинилхлоридной или резиновой изоляции. Выбор следует осуществлять согласно п.1.3 ПУЭ. Он включает в себя проводника в зависимости от условий прокладки, изоляции, влажности и некоторых других параметров.
• Но все это достаточно сложно и при небольших нагрузках квартиры далеко не всегда оправдано. Поэтому, если вы не проектная контора и выполняете замену проводки своими руками, то советуем вам воспользоваться упрощенным расчетом. Согласно него, медный провод сечением 1 мм² в нормальном режиме пропускает ток в 10А, а алюминиевый провод таким же сечением — 5А.

Выбор схемы электропроводки

Итак:

• Просчитав все возможные нагрузки, нам следует разделить их на группы. При этом будем руководствоваться п. 6.2.2 ПУЭ, который гласит, что групповые линии должны быть защищены автоматическими выключателями на ток не более 25А.
  При этом, если вы создаете отдельную группу по сети освещения, то ее обычно оборудуют автоматическим выключателем на 16А.
• При разделении нагрузки на группы отдельно следует учесть мощность       потребителей. К таковым относят электрооборудование мощностью 2кВт и более. Это обычно отопительные и нагревательные       приборы. Если таковые у вас есть, то их следует запитать отдельным автоматом с соответствующим номинальным током.

На фото изображена схема питания всей квартиры через УЗО

• Без учета мощных потребителей ваш план электропроводки двухкомнатной квартиры должен иметь две – три группы. Одна из которых — сеть освещения и одна или две группы — питающие розетки.
  Если у вас получились две группы, питающие розетки, то целесообразно формировать группы в смежных комнатах. То есть одна группа питает розетки в кухне и прихожей, а вторая — в спальне и зале.

Обратите внимание! Согласно п.7.1.37 ПУЭ, установка розеток в ванной комнате разрешена только при подключении ее через УЗО.

Если вы устанавливаете розетку в ванной комнате, то желательно включить ее в группу, которая питает розетки кухни. Ведь хотя розетки в кухне не требуют обязательной установки УЗО, данное устройство защиты на кухне будет наиболее целесообразно.

• Отдельно хотелось бы остановиться на сечении используемых проводов. Для групп с автоматическим выключателем на 25А медный провод должен быть сечением не менее 2,5 мм².
  Соответственно для групп на 16А не менее 1,5 мм². Но в любом случае сечение провода, питающего отдельную группу, не целесообразно делать более провода на вводном автомате.

Обратите внимание! Согласно таблице 7.1.1 ПУЭ, минимальное сечение медного провода до вводного автомата должно быть не менее 2,5 мм

2. В то же время минимальное сечение провода группы не должно быть ниже 1 мм².

Монтаж электропроводки

Итак:

• Конечно, на данный момент существуют многочисленные видео правильной прокладки проводки, но мы остановимся лишь на отдельных моментах. Штробы целесообразно делать в верхней части стены под самым потолком. Конечно, некоторые облегчают себе задачу и располагают электропроводку в стяжке.
  Если вы заливаете новую стяжку, то данный вариант конечно достаточно удобен. Но в случае повреждения проводки вам придется выбивать стяжку, что в определенных случаях может привести к необходимости ее полной замены. Кроме того повышается риск поражения электрическим током при затоплении помещения.
• Ваша схема электропроводки в 2 х комнатной квартире обязательно должна содержать наличие распределительных коробок. Их целесообразно располагать у входа в комнату на стене ближайшей к ручке двери.
  Это обусловлено тем, что именно здесь будет располагаться выключатель освещения комнаты и отсюда значительно удобнее выполнять последующую разводку.

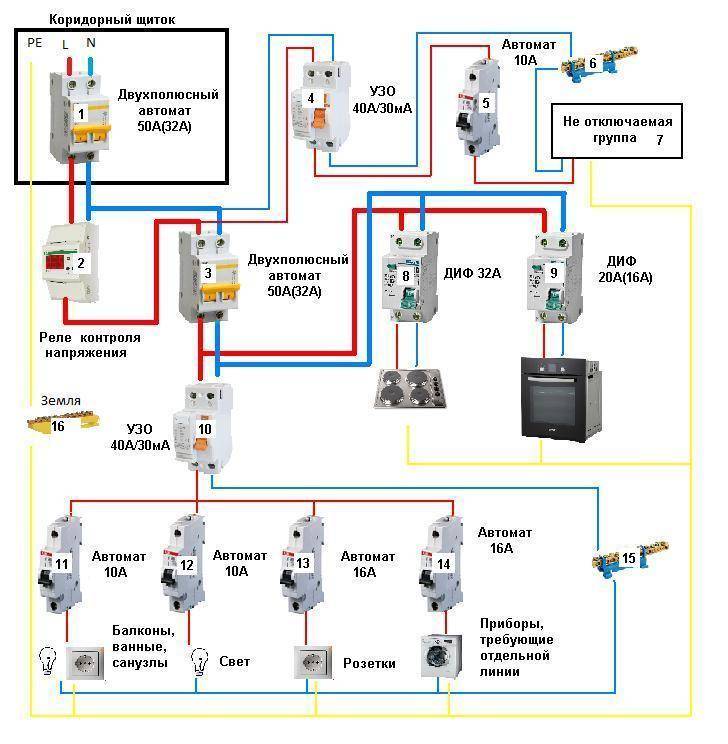

Схема питания всех электроприборов двухкомнатной квартиры

• При прокладке в одной штробе сразу нескольких проводов разных групп,       желательно их разделить несгораемым материалом. Это может быть слой штукатурки или гофрированная металлическая труба. Это предотвратит повреждение сразу нескольких проводов при возгорании или перегреве одного из них.
• При подключении розеток, выключателей и других электроприемников следует оставлять небольшой запас провода, достаточный для переразделки провода и повторного подключения.

Вывод

Схема электропроводки двухкомнатной квартиры, в первую очередь, должна быть простой и интуитивно понятной. Не надо ее усложнять, разбрасывая электроприемники одной группы по всей квартире.
Ведь это вы сейчас помните все нюансы разводки, а через год или два это может забыться. Поэтому при прокладке провода пользуйтесь только прямыми углами, а при распределении розеток одной группы не надо разносить их в разные комнаты.

Как сделать проводку в доме – подробная план схема

Как сделать проводку в доме своими руками

Как только стены и крыша в доме будут возведены, можно начинать делать проводку. И здесь есть два пути. Первый – обратиться за помощью к электрику, второй – произвести монтаж проводки в доме самостоятельно. Но во втором случае нужно отчётливо понимать, что электричество – это не игрушка. Если вы готовы взять ответственность за свою безопасность, тогда можно немного сэкономить, сделав проводку в доме своими руками.

Стоит сразу запастись перфоратором, набором отвёрток, плоскогубцами, но безопасность прежде всего – на это нужно смотреть в первую очередь. Ещё раз – если у вас возникли сомнения по поводу вопроса, как сделать проводку в доме своими руками, лучше в таком случае доверить дело специалисту. Копания Хороший Ремонт с радостью вам поможет проложить электрические провода в доме. Поэтому если это так, оставляйте заявку по этой ссылке. Но если вы чувствуете уверенность в своих силах, но вам не хватает только знаний, тогда опять же, читайте эту статью до конца.

Делаем проводку шаг за шагом

Существуют определённые правила электромонтажа. Их нужно соблюдать в первую очередь из соображений безопасности. При монтаже проводов в квартире или доме вам придется пройти такие этапы работ:

• Создать план.
• Проложить электропровода.
• Установить щит, распредкоробку и другие электроприборы.
• Подключить все приборы.
• Протестировать качество проведённых работ.

Если в двух словах описать то, что предстоит сделать, это бы выглядело как – нужно выбрать хорошие провода, позаботиться о системе защиты, подключить электроприборы согласно схемы.

Размечаем схему

Провода будет проще прокладывать, если делать это по предварительно нарисованной на стене схеме. Так можно визуально представить объём работ, что необходимо провести. Плюс так можно увидеть проблемные места, где, например, электропроводка проходит рядом с водопроводной трубой. Вот это и есть потенциальная опасность, ведь вода с электричеством несовместимы. Нужно исключать вероятность попадания влаги на электрические провода.

Чтобы электропроводку было легче обнаружить в будущем при ремонте, обычно её прокладывают строго по вертикальной или горизонтальной направляющей. Таким образом заодно можно снизить риск повреждения проводов при отделке. Ни в коем случае не рекомендуется прокладывать провода по диагонали. Это является ошибкой, так делать нельзя.

Работаем со стенами – открытая и закрытая разводка

Существует два основных способа, как можно сделать проводку в частном доме или квартире. Это:

• закрытый;
• открытый.

От выбранного способа зависит технология сверлильных и долбёжных работ. Проложить провода закрытым способом сложнее, нужно будет больше поработать перфоратором. Открытый способ проще, но, если его использовать, нужно подумать, как закрыть провода с помощью декора.

Открытый способ монтажа электропроводки предполагает размещение проводов в специальных трубках. Пластмасса, что используется для их производства обладает огнеупорными свойствами, а также при возгорании вследствие больших температур, она самопроизвольно затухает. Данный способ как сделать электропроводку характерен для домов из бруса или бревна. А всё потому, что внутри деревянных материалов электропроводку прокладывать запрещено.

Закрытый тип проводки – это тот, в процессе которого провода прячут в бетонные или кирпичные стены. Бетон и кирпич обладает совершенно другими свойствами. В отличие от дерева, эти материалы не горят. А значит, можно прокладывать электропроводку в кирпичной или бетонной стене закрытым способом. Болгарка и перфоратор вам в этом помогут. Несмотря на грязь и шум, все провода можно будет спрятать под слой штукатурки. Это скажется на интерьере благотворным образом.

Но будьте готовы в таком случае, монтируя проводку закрытого типа, к визиту своих соседей. Ведь перфоратор работает очень громко – в 2 раза громче предельно допустимой нормы. Чтобы сохранить добрососедские отношения, узнайте, когда громкий ремонт делать можно, а в какие часы и дни недели нельзя. С этой целью прочитайте статью можно ли проводить ремонтные работы в выходные дни.

Подготавливаем провода – какой вид выбрать

Выбрать провода, что смогут выдержать большую нагрузку, очень важно. Никому бы не хотелось, чтобы при одновременной работе пылесоса и чайника с проводкой в доме что-то случилось. Во всём доме должны быть проложены провода с одинаковым сечением, чтобы выдерживать приблизительно одинаковую нагрузку. Две самые принципиальных разновидности проводов:

1. Медные.
2. Алюминиевые.

Чаще всего в процессе электромонтажа в частном доме используют именно медные провода. Алюминий со временем может стать хрупким, поэтому его использование нежелательно. Чтобы провод вдруг случайно не переломался, стоит сделать выбор в пользу медных аналогов. Причем медные провода ещё лучше алюминиевых по причине многожильности. В частном доме лучше всего использовать двух- и трёхжильные провода.

С помощью двухжильных проводов обычно монтируется свет. Трёхжильные идеально подходят для розетки с заземлением. Читайте статью как сделать розетку с заземлением. Также обратите внимание на изоляцию – это важно. Более предпочтительны будут варианты проводов с двойной изоляцией ВВГ или ПВГ, а также если на проводе нанесена маркировка НГ (не горит). Наиболее распространены провода с сечением 2,5; 4 и 6 мм. кв. Их можно без труда найти в специализированных строительных магазинах.

Вводный кабель должен быть самым толстым, ведь на него возлагается общая нагрузка. Самонесущие изолированные провода (СИП) прокладываются, начиная от столба. Этот провод должен быть присоединён к электрическому щитку. Здесь очень важно обратить внимание на сечение провода. Чем выше суммарная мощность электроприборов, тем большей должна быть площадь сечения. А также этот параметр зависит от того, где находится электрощиток – на улице или в доме.

Если щиток установлен на улице, нужно выбрать провода с сечением от 10 до 16 кв. мм. Если у вас будет дома несколько кондиционеров или мощная вентиляция, тогда площадь сечения провода должна быть ещё увеличена вплоть до 25 кв. мм.

Делаем заземление в частном доме

Если не сделать заземления, вас или членов вашей семь может поразить электрическим током. Заземление нужно исключительно из-за соображений безопасности в доме. Заземляющий контур состоит из проводов, отвода на грунт и устройства защитного отключения (УЗО). УЗО размещают в корпусе электрощитка. Для отвода электричества нужно в грунт забить металлические уголки.

На этапе монтажа заземления, нужно быть предельно внимательным. Ведь от этого зависит не только безопасность, но и то, позволят вам ввести дом в эксплуатацию или нет. Если процесс монтажа заземления будет выполнен с нарушениями, придётся всё переделывать. Поэтому важно сделать всё как надо с первого раза, в том числе и заземление.

Настраиваем систему экстренного отключения

Автоматический выключатель (АВДТ) отличается от дифференциального (УЗО) предназначением и принципом срабатывания. Хотя по внешнему виду они похожи, но дифавтомат – это более совершенное устройство. Можно использовать только его, а УЗО не применять. Так вы получите защиту от перегрузок и коротких замыканий. УЗО же целесообразно использовать, когда дом небольшой.

Распределительные коробки

Распределительные коробки в доме нужны обязательно. В них соединяются провода, что подходят к коробке с разных сторон. С помощью распределительной коробки можно обезопасить дом от возгорания вследствие перегрева проводов.

Если вы не знаете, как монтировать распределительную коробку, вы всегда можете заказать бесплатную консультацию от компании Хороший Ремонт. Чтобы получить бесплатную консультацию, перейдите по этой ссылке.

Производим монтаж

В качестве соединений электрических проводов обычно применяют скрутку, пайку или клеммные колодки. Безусловно, надёжнее всего будет запаять провода. Но этот способ и сложнее остальных. Гораздо проще провода скрутить между собой. Но в таком случае важно помнить, что нельзя скручивать разные типы проводов, например, медные и алюмелевые. Всё потому, что при подаче тока на такое соединение, провода могут расплавиться вследствие перегрева.

Использовать клеммы целесообразно всегда. Так не придётся ни паять провода, ни скручивать их. Использование клемм сильно упрощает электромонтажные работы. Но всё же, если есть такая возможность, все соединения проводов лучше запаять. Так можно сэкономить на покупке клемм, потому что их потребуется ни одна и не две.

Работы по подключению

В процессе подключения электроприборов, можно легко перепутать, где находится ноль, а где фаза. Нужно следить за этим нюансом внимательно, так как подключая розетки, выключатели и другие приборы, важно фазу подать к фазе, ноль к нулю, а землю к земле. По-другому сделать попросту невозможно. А если что-нибудь перепутать, как награду можно получить короткое замыкание.

В процессе подключения электроприборов может пригодиться обычный тестер, чтобы определить фазу, а также мегаомметр, чтобы выявить утечку тока, если она есть. Утечка тока будет проявляться, если, например, повреждена изоляция провода. В таком случае битый провод нужно заменить. Прочитайте как пользоваться мегаомметром, чтобы провести испытания правильно.

Распределительный щит

При монтаже распределительного щита если есть возможность обратиться за помощью к профессионалам – сделайте это. Это самый сложный этап монтажа электропроводки в доме. Он требует не только внимательности, но и знаний того, как и что нужно делать. В распределительном щите сводятся все провода. Если что-то сделать не так, можно мягко говоря, получить дополнительные проблемы.

Проверка перед тем как ввести в эксплуатацию

На данном этапе важно не торопиться и не делать лишней работы. Вы можете проверить исправность всех систем самостоятельно, но также можете этого и не делать. Всё дело в том, что перед вводом электропроводки в эксплуатацию, её должен проверить эксперт из электролаборатории. Этот специалист в процессе проверки должен составить акт, на основе которого электропроводка будет введена в эксплуатацию.

Без заключения специалиста пользоваться электричеством запрещено. Только после составления акта можно переходить к следующим этапам ремонта, забыв об электропроводке. Если специалист найдёт ошибки в электромонтаже, придётся их устранять, что само собой, логично. Лучше сделать проводку в доме правильно с первого раза.

Именно поэтому стоит изначально обратиться за помощью к экспертам. Одно дело, когда вы проводку ни разу не делали, а другое, когда строительная организация выполняла монтаж электропроводов сотни раз. Обратитесь в компанию Хороший Ремонт, снимите с себя обязательства и ответственность по монтажу электропроводки.

В конце сказано

В этой статье мы разобрали вопрос, как сделать проводку в доме. Это можно сделать своими руками, если обладать должной компетенцией. Будьте внимательны, так как если вы не знаете всех нюансов работы с электричеством, лучше доверить дело профессионалу. Так можно избежать вероятности поражения электрическим током вас и членов вашей семьи. А также, обратившись в компанию Хороший Ремонт, вы исключаете вероятность непредвиденного возгорания вследствие короткого замыкания. Закажите бесплатную консультацию по этой ссылке.

КАК СДЕЛАТЬ ЭЛЕКТРОПРОВОДКУ В ДОМЕ СВОИМИ РУКАМИ | Своими руками. ✓ Электрический шкаф и счетчик

✓ Проводка

✓ Воздух и кабель ответвление

✓ Какие провода выбрать для электропроводки

✓ Заземление

Трудно даже представить обычную домашнюю жизнь без электричества.
Путь от внешней сети к бытовому прибору предполагает создание ответвления, заземление, прокладку кабеля, установку розеток, выключателей и светильников.

Про установку и жгут проводов и будет эта запись.

Выключатели

Корпус выключателя изготавливается из пластика или керамики (реже — из металла). По типу установки системы бывают для открытой и скрытой проводки – накладные и встроенные.
Для автоматического включения и выключения питания прибор оснащен таймером. Плавно регулировать интенсивность освещения помогают диммеры. многофункциональный выключатель позволяет одновременно включать свет в одной комнате и гасить его в другой. От обычного этот механизм отличается разветвленной схемой подключения.
Выключатели с подсветкой оснащены индикатором. Контрольный выключатель с помощью специальной лампочки сигнализирует о том, что определенное оборудование введено в эксплуатацию и успешно функционирует.
Влагостойкие и химически стойкие устройства предназначены для ванных комнат, саун и наружного применения. Антивандальные выключатели сложно повредить, поэтому их устанавливают, как правило, вне жилых или складских помещений. Корпус такого устройства обычно изготавливается из металла или ударопрочного пластика.

---

ВСЕ НЕОБХОДИМОЕ ДЛЯ ЭТОЙ СТАТЬИ ЗДЕСЬ >>>

---

Какие розетки выбрать

По назначению и способу установки розетки делятся на две группы: стационарные и переносные. Кроме того, розетки отличаются по применению и функциональным особенностям. Самая простая – обычная розетка без заземления. Устройства с заземлением предназначены для подачи электроэнергии на устройства от трехпроводной электрической сети с дополнительным заземляющим контактом.
Есть розетки с винтовыми и клавишными зажимами. По мнению специалистов, первый более надежен и обеспечивает лучший контакт.
Розетки с защитными шторками устанавливаются в детских комнатах для исключения доступа ребенка к электросети, розетка с таймером позволяет устанавливать время включения и выключения подключенного к ней электроприбора, розетка с «катапультой» обеспечивает простое отключение прибора от сети – достаточно нажать кнопку специального выталкивателя, Розетка с индикатором рабочего состояния оснащена специальным индикатором, сигнализирующим о наличии или отсутствии напряжения в сети.
Также есть розетки с набором насадок, которые позволяют подключать к сети электроприборы с вилками любой конфигурации.

Выберите лампы

Преимущества ламп накаливания включают простоту обращения, низкую стоимость, отсутствие необходимости в стабилизаторах, мягкий свет и универсальность. К недостаткам — слабая светоотдача (7-20 лм/Вт), преобразование 95% потребляемой энергии в тепло, искажение цветов предметов и небольшой срок службы. Для центрального освещения такие светильники не лучший вариант, а вот для периферии и небольших помещений вполне подойдут. 9Галогенные лампы 0025 более прогрессивны и в 2-5 раз долговечнее ламп накаливания. Их световой поток на 60-70% больше, что позволяет экономить. Такие лампы бывают высоковольтными (рассчитаны на 220 В) и низковольтными (на 12, 24 и 36 В). Последние как нельзя лучше подходят для помещений с повышенной влажностью, но их необходимо оборудовать понижающим трансформатором и защитой. Недостатки «галогенок» — требовательность к еде и кровообращению.
люминесцентные лампы малогабаритные (их диаметр не превышает 9мм), они загораются без мигания, не шуршат и не мигают, потому что частота их воспламенения увеличена в 400 раз. Кроме того, они предполагают большой выбор оттенков света. Главный недостаток – невозможность работы при низкой температуре. Преимущества — энергосбережение и рабочее время.

Ввод кабеля в здание

Для подвода кабеля к дому в его цоколе пробивается отверстие, в которое вкладывается отрезок асбестоцементной, пластмассовой или металлической трубы. Его диаметр должен быть равен 1,5-2,5 диаметра кабеля. Труба укладывается с небольшим уклоном наружу, в траншею. Это делается для того, чтобы вода не скапливалась в трубе и не попадала в здание. После укладки кабеля трубу герметизируют смесью гипса с перлитом, смолой или компаундом на каучуковой основе. Для каждой трубы определен только один кабель. Кабель, проходящий вдоль здания, должен располагаться в траншее не ближе 0,6 м от цоколя.

Электрический шкаф и счетчик

Ввод питания ведет к электрическому шкафу, где находится автоматический выключатель. С его помощью отключите дерьмо. Мощность «пакета» определяют исходя из суммарной мощности бытовых потребителей, добавляя к ней 20-30%. Это устройство можно отключить вручную, а при возникновении проблем — автоматически. В результате в дом перестает поступать электричество.

Расстояние от ввода питания до шкафа стараются сделать минимальным.

Последние обычно размещают в подвальных или подсобных помещениях.
В качестве внутренних щитов, как правило, используются металлические или пластиковые навесные шкафы с IP от 20.
Их размер зависит от количества размещенных в них элементов. Для наружной установки подходят шкафы с IP от 44.
Счетчики установлены за выключателем пакетной передачи. Они могут быть как индукционно-механическими, так и электронными. Большинство моделей последнего типа позволяют вести многотарифный учет электроэнергии, экономя денежные средства, а также позволяют контролировать некоторые параметры напряжения в сети.

Электропроводка

Для дома площадью 150 м2 может понадобиться 200-400 м провода. Чтобы определить сколько, необходимо отметить расположение розеток и выключателей на горизонтальном плане. По СНиП на каждые 6 м2 должна приходиться не менее одной розетки, а на кухне должно быть не менее трех розеток. Розетки группируются в группы, подключаемые к автоматическому выключателю на распределительном щите, исходя из максимальной мощности бытовой розетки 16 А. Соответственно, сечение провода должно быть 2,5 мм2, а максимальная мощность электроприборов, подключаемых в одну группу розеток 4 кВт.

Воздушно-кабельное ответвление

Для уменьшения провисания проводов необходимо установить дополнительную переднюю опору между вводом мощности в здание и столбом воздушной линии. В качестве муляжа можно использовать обычную опору из железобетона или дерева.

Воздушная ветка Выполнение с использованием изолированных проводов или кабелей, уложенных на металлическом проводе. При этом сечение медных проводов должно быть не менее 6 мм2 (для длины до 10 м — не менее 4 мм2), а алюминиевых — не менее 16 мм2. Сечение кабелей не менее 4 мм2 для алюминия и 2,5 мм2 для меди. Определяя сечение, исходите из того, что для нагрузки 1 кВт требуется сечение жилы 1,57 мм2. Зная мощность потребителей электроэнергии в частном доме, рассчитайте сечение жил.

Кабельная ветка от ВЛ может быть проведена к дому и под землей с помощью троса. Преимущество такого решения в том, что провода не портят внешний вид участка. Кабель проложен по опоре, предохраняющей от возможного надземного повреждения металлической трубой. От опоры к стене здания кабель ведут по траншее. При этом его можно поместить в трубу из ПВХ для защиты от повреждений. Засыпав траншею землей, поверх кабеля укладывают сигнальную ленту.

Какие провода выбрать для электромонтажа

Для определения необходимого сечения проводника воспользуйтесь таблицей. Проводники могут быть однопроволочными и многопроволочными. Для стационарной проводки предпочтительнее первые, так как их проще крепить к клеммам и они дешевле. Медные провода дороже, но надежнее алюминиевых.
Для розеток, котлов и ванн с гидромассажем необходим трехжильный кабель (с заземлением), а для освещения можно использовать двухжильный кабель или систему из двух проводов.

Заземление

Однофазный ввод с воздушным отводом заземлен. Для повторного заземления нулевого провода на вводе используйте металлические обсадные трубы или водопроводные трубы. К трубе приваривается полоса стали, к ней крепится нулевая проволока. Шлифованные и стальные прутья диаметром 12 мм или стальные уголки толщиной 4 мм и длиной 2 м. К ним приваривается уголок из стальной полосы, а к нему винтами крепится медная жила сечением от 2,5 мм2. Конструкцию закапывают как минимум на глубину промерзания. Сопротивление заземления не должно превышать 4 Ом.

• Для работы с высоким напряжением необходим соответствующий допуск.
• При проектировании заземления необходимо позаботиться о системе молниезащиты – приемнике и кабеле, передающем разряд на землю.
• Электропроводка должна быть в соответствии с ГОСТ. План расстановки следует сопоставить с планируемым размещением оборудования.
• Если у вас есть необходимые навыки, вы можете установить оборудование самостоятельно.
