Электропроводка в доме своими руками: пошаговая инструкция

В связи с необходимостью запитки жилья электрической энергией внутри помещения необходимо устраивать электрическую сеть. Для этого осуществляется прокладка электропроводки и других элементов для подключения, коммутации и освещения жилища. Так как данная процедура не требует специальной подготовки, ее может выполнить каждый желающий самостоятельно. Но предварительно следует разобраться, как монтируется электропроводка в доме своими рукам, с каких этапов состоит, и что нужно учесть.

Этапы монтажа электропроводки в доме

Весь процесс можно условно подразделить на несколько этапов, последовательность которых обеспечит качественный результат и экономию времени на выполнение соответствующих работ. Выделяют такие этапы монтажа:

• Определение способа прокладки – внешняя или наружная установка кабеля;
• Составление схемы электроснабжения в помещении;
• Перенос составленной схемы непосредственно на стены;
• Расчет сечения электропроводки;
• Подбор наиболее подходящих элементов и материалов для выполнения монтажа;
• Подготовительные работы по обработке стен и прочих конструкций для монтажа электропроводки, установка групп освещения, автоматов защиты и прочих;
• Непосредственно сами монтажные работы;
• Получение разрешения у электроснабжающей организации на присоединение к ее сетям, при необходимости формирования новой точки подключения (если вы делаете замену электропроводки на новую, эта процедура не требуется).

Теперь более детально рассмотрите каждый из этапов на практике.

Какой способ прокладки выбрать?

Из существующих вариантов прокладки трасы кабеля выделяют два способа монтажа по отношению к проводам – внутренняя и внешняя электропроводка. Внутренняя электропроводка подразумевает, что кабельные линии находятся внутри стен. Внешняя электропроводка устанавливается на стенах снаружи, при этом она может выполняться либо проводами, либо средствами защиты кабеля от механических повреждений, к примеру, кабель-каналами, в которых располагается проводник.

Преимущества и недостатки внутренней прокладки.

К преимуществам скрытой электропроводки следует отнести большую надежность и долговечность в связи с отсутствием возможности нанести повреждение в нормальном режиме ее  эксплуатации. Такая электропроводка требует меньших финансовых затрат на бронированные провода и комплектующие для их установки. Помимо этого скрытая прокладка не вносит изменений в интерьер помещения.

К недостаткам внутренней электропроводки относятся трудоемкие подготовительные работы для выработки штробы и плохую ремонтопригодность в случае возникновения каких-либо повреждений.

Преимущества и недостатки внешней прокладки.

К преимуществам открытой электропроводки относятся куда более простой подготовительный процесс и скорость установки электрической проводки. В процессе эксплуатации ее легче отремонтировать или изменить схему разводки.

Недостатками  наружной электропроводки являются куда большая подверженность механическим повреждениям и влияние на общий вид интерьера помещения.

Как создать схему электропроводки?

Схема электропроводки помогает определить места установки розеток, выключателей, светильников, линий пролегания электропроводки. Поэтому при ее составлении вам необходимо учесть схему подключения электрических приборов в доме. К примеру, для домашней электропроводки будет актуальным расположение розеток возле телевизора, электрической печки, кровати и т. д.

Рисунок 1: Пример схемы  прокладки проводки в доме

По способу графического изображения разделяют двухмерные и трехмерные схемы монтажа электропроводки. Первый вариант наиболее простой, так как не требует использования графических редакторов и других программ. Для этого возьмите план собственного жилица и на его копии отметьте места подключения и количество розеток для каждой комнаты, распределительные коробки, провода, выключатели и линии прокладки электропроводки.

Трехмерная модель представляет собой куда более трудоемкий процесс, но отлично помогает при создании проекта электроснабжения. Когда по готовому заданию соответствующие специалисты реализуют такой проект (штробят стены, выполняют разводку электропроводки и прочие электромонтажные работы).

Правила  монтажа электропроводки согласно ПУЭ

При определении мест прокладки проводки и установки отдельных элементов следует руководствоваться требованиями ПУЭ. Касательно электропроводки и правил ее монтажа в ПУЭ выделена глава 2. 1. Поэтому к монтажной схеме должны предъявляться следующие требования:

• Все линии необходимо устанавливать исключительно в вертикальной или горизонтальной плоскости, повороты выполняются под углом 90º. Категорически запрещено сокращать расстояние по диагонали или вести провода по кривой.
• По отношению к конструктивным элементам комнаты горизонтальные линии не могут приближаться более 20 см к потолку или полу. Вертикальные линии должны располагаться на расстоянии не ближе 10 см от дверных и оконных проемов, углов.
• Розетки должны располагаться на расстоянии от 80 до 100 см от пола согласно п.6.6.30 ПУЭ, в некоторых ситуациях эта величина может изменяться до 150 см. В случае нахождения рядом с розеткой металлических конструкций (радиаторов, труб, плит) запрещено приближать к ним точку подключения более чем на 50 см.
• Отдельные требования предъявляются устройству розеток, выключателей, электропроводки в ванной комнате и на кухне согласно пп. 7.1.46 – 7.1.48 ПУЭ
• Выключатель устанавливается на высоте до 1 м, 1,8 м или под потолком согласно п.7.1.49 ПУЭ.
• Соединение проводов должно осуществляться в коробках, запрещено оставлять их открытыми или закрывать в стене п.2.1.21 ПУЭ.

Разметка на месте

Чтобы перенести данные монтажной схемы на существующую конструкцию стен необходимо воспользоваться измерительными приборами (рулеткой, уголком и т.д.), уровнем, нитью и карандашом. Для этого отступают необходимое расстояние, согласно указанных на схеме расстояний и наносят соответствующие отметки на строительных конструкциях (стенах или потолке).

Рисунок 2: Разметка стен

Разметку можно выполнять мелом или строительным карандашом. Главное требование к нанесению изображения – обеспечение хорошей видимости и отсутствие лишних деталей. При наличии лазерного уровня данная процедура значительно упрощается.

Какие элементы необходимо подобрать?

Конструктивно электропроводка в доме может включать в себя ряд элементов:

Провода – для прокладки в доме используют марки ВВГ, АВВГ, ПСВ и им подобные. Наиболее предпочтительными являются медные провода за счет лучших технических параметров: длительного срока эксплуатации, меньшего удельного сопротивления  и т.д. Но, в некоторых ситуациях, могут использоваться и алюминиевые провода для электропроводки. Конкретный вариант выбирается исходя из максимальной нагрузки и требований к изоляции.

Для определения максимальных токов, протекающих по электропроводке, складывается мощность электроприборов, которые могут подключаться, и прибавляется 20 – 30% на запас прочности. Исходя из этого выбирается соответствующее сечение жилы. Сопротивление изоляции должно соответствовать особенностям помещения, в котором используется кабель, и способу прокладки. Следует отметить, что кабели необходимо планировать с запасом, так как в местах подключения или вывода точек они используется больше расчетной дины провода, а запас должен предоставлять возможность повторного соединения.

Рис. 3. провода для проводки

Распределительные коробки – предназначены для соединения различных участков электропроводки, разделения и разводки электричества. Подразделяются на модели наружного и внутреннего размещения, которые выбираются в соответствии с проектом. В зависимости от сечения проводов, подбираются коробки с соответствующей величиной отверстий.

Рисунок 4: Распредкоробки

Розетки – могут отличаться конструктивными особенностями: наличием или отсутствием заземляющего контакта, крышки, размером отверстий и т.д. Также различные модели могут предназначаться для внутренней или наружной установки. Некоторые варианты имеют спаренные выводы точек подключения.

Выключатели – могут иметь конструкцию с одной, двумя или тремя клавишами, поворотным механизмом или сенсором. Следует отметить, что некоторые выключатели оборудованы делителем напряжения, который может повлиять на работу осветительных приборов.

Осветительные приборы – реализуются светильниками, люстрами, софитами, бра и прочими. Большое многообразие  предоставляет возможность выбора для установки в тех или иных помещениях. По назначению можно выделить мощные приборы освещения, маломощные, для ванной, кухни и т.д.

Приборы защитного отключения – представлены автоматическими выключателями на основе электромагнитных, полупроводниковых или микропроцессорных схем. Установка УЗО необходима для защиты как самой электропроводки в доме от коротких замыканий и возгорания с подключенными к ней бытовыми приборами, так и людей, которые могут пострадать при поломке.

Приборы учета – осуществляют контроль за расходом электроэнергии. Их установка требуется при новом подключении электричества или если это предусматривается проектом. По количеству фаз электрические счетчики могут подключаться к трехфазной или однофазной сети.

Рис. 5: Типовой электросчетчик

Защитное заземление – должно предусматриваться для всех потребителей напряжением более 42 В. Из-за чего при подключении новой проводки необходимо иметь контур заземления, к которому подключается PE проводник от всех потребителей.

Кабельные каналы – требуются для наружной установки проводки, по материалу изготовления могут представлять собой пластиковые или металлические короба. По размеру выбирается такой вариант, чтобы при укладке проводов в них свободно помещались все необходимые проводники. Конструктивно могут иметь перфорацию для охлаждения или изготавливаться цельными.

Порядок монтажа электропроводки в доме пошагово

Обратите внимание, что в зависимости от конкретной ситуации, те или иные монтажные операции могут не выполняться.

1. Подготовьте стены – в случае внутреннего расположения электропроводки в стенах дома производится штробление при помощи болгарки, зубила или специального штробореза. Рисунок 6: штробление стен
2. При наружной установке на готовую разметку устанавливается основа кабель-канала. Начинается эта процедура от счетчика электроэнергии или места его предполагаемой установки. Если такая электропроводка по конструктивным особенностям дома будет скрыта под натяжным потолком или другими элементами, ее можно прокладывать кабелем без защиты. Рисунок 7: открытые провода по потолку

3. Просверлите отверстия под розетки и выключатели – выполняется в случае внутренней установки данного оборудования. Для этого применяется дрель со специальной коронкой соответствующего диаметра. Рисунок 8: разработка отверстия сверлом

Сначала сделайте небольшую дырку по центру сверлом, а потом используйте коронку.

Рисунок 9: разработка отверстия коронкой

4. Проложите провода в штробы. Если их габариты соизмеримы и электропроводка легко фиксируется в отверстиях, то можно не применять специальные средства для крепления проводов. Рисунок 10: проложите провода

Но при этом, следите за тем, чтобы чрезмерные усилия не привели к повреждению изоляции.

5. Установите коробки для соединения проводов, под выключатели и розетки. При этом можете использовать разнообразные смеси для монтажа – цемент, шпаклевку, гипс и т.д., необходимые для фиксации коробки в стене дома. Рисунок 11: установите коробки
6. Заведите проводку в коробки – для этого проденьте кабель в нужные отверстия, в некоторых моделях их нужно выломать несильным надавливанием в определенных точках. Рисунок 12: заведите провода в коробки
7. Установите светильники – подсоедините электропроводку к патрону или выводам устройства. Если установка люстры или софитов планируется только после отделочных работ, провода в этом месте зачищаются, и на них устанавливается временный патрон для проверки работоспособности. Рисунок 13: подключите патрон
8. Соберите распределительный щит – для этого на каркас набирается нужное число автоматов из расчета 4 – 6 кВт нагрузки на каждый. Рисунок 14: собрать автоматы

Помимо выделенных для отдельный комнат или объектов необходимо установить вводный автомат с большей уставкой. Его устанавливают на вводе электричества в дом. Также можно использовать другие защитные устройства (по напряжению, дифференциальные и прочие, если такие нужны).

Рисунок 15: щит с различными защитами

9. Подключите необходимые устройства для опробования. Рисунок 16: подключите лампочку

Для этого подайте напряжение на вводе кабеля к электрическому щитку. После чего опробуйте протекание электрического тока во всех точках подключения при помощи контрольной лампы или опробуйте наличие потенциала при помощи индикатора.

10. Выполните отделочные работы по нанесению шпаклевки или цементной смеси для скрытия проводки. Данная работа выполняется обязательно со снятым напряжением. Рисунок 17: нанесение шпаклевки
11. После этого установите необходимые элементы электрической сети: розетки, выключатели, светильники и т.д. Подключите фазные и нулевые провода к соответствующим выводам. Если нет необходимости подключения к внешней сети, можете спокойно пользоваться готовой электропроводкой.

Если ваш дом еще не подключен к внешней сети, то делать это самостоятельно не нужно. Так как подключение к воздушной магистрали осуществляется работниками энергоснабжающей организации.

Выполнять данную процедуру самостоятельно запрещено и крайне опасно.

Список использованной литературы

• Бартош А.И. «Электрика для любознательных» 2019
• В. Назарова «Монтаж электропроводки и теплых полов» 2011
• В. Новак «Справочник мастера-электрика» 2017
• Бедин В. «Сам себе электрик» 2013
• Кирюхин А. «Справочник домашнего электрика» 1996

Электропроводка в доме своими руками – пошаговая схема разводки и монтажа электрики

Статистика неумолима – порядка двух третей всех пожаров в коттеджах происходит из-за проблем во внутридомовой электрической сети. Внимание электропроводке в частном доме надо уделять повышенное. Она должна быть всегда исправной и изначально правильно спроектированной. Монтаж ее вполне можно выполнить самому. Главное грамотно спланировать разводку проводов еще на стадии проектирования дома и смонтировать их до начала внутренней отделки комнат.

Содержание

1. Монтаж электропроводки своими руками
2. Пошаговая инструкция

• 2.1 Разметка схемы
• 2.2 Работы со стенами
• 2.2.1 Открытая электропроводка
• 2.2.2 Закрытая разводка
• 2.3 Подготовка проводов
• 2.3.1 Виды
• 2.3.2 Какие выбирать
• 2.3.3 Вводной кабель
• 2.4 Заземление
• 2.4.1 Как сделать в частном доме
• 2.5 Система защитного отключения
• 2.6 Распределительные коробки
• 2.7 Монтаж и коммутаци
• 2.8 Подключение
• 2.9 Распределительный щит

Проверка и ввод в эксплуатацию

Заключение

Монтаж электропроводки своими руками

Прокладку электрических проводов принято начинать сразу после возведения стен и крыши. Для этого можно вызвать электрика либо все сделать самостоятельно. Если понятие «электричество» не является чем-то страшным и непонятным, то второй вариант позволит немного сэкономить на строительстве своего дома. Надо лишь обладать элементарными навыками обращения с перфоратором, пассатижами и отверткой, а также не забывать о должных мерах безопасности.

Типичная схема проводки для частного дома

Однако если есть сомнения в собственной компетенции в данном вопросе, то монтаж домашней электрической проводки лучше доверить профессионалу. Цена ошибки здесь слишком высока, возникший от короткого замыкания пожар в состоянии уничтожить весь коттедж. Прокладывать электропроводку своими руками следует только при четкой уверенности в собственных силах и познаниях. При этом все схемы разводки и выбранные провода должны соответствовать нормам и правилам электромонтажа.

Пошаговая инструкция

Общий порядок монтажа электропроводки в доме предполагает:

• создание плана укладки проводов и расположения в комнатах электроустановочных изделий;
• прокладку электропроводов в стенах и перекрытиях или на них;
• установку щита, распределительных коробок и розеток с выключателями;
• коммутацию всего этого в единую внутридомовую электросеть;
• проверку работоспособности созданной системы и ввод ее в эксплуатацию.

Критично сложного здесь ничего нет. Главное выбрать правильные провода, чтобы они без проблем выдерживали нагрузку, не забыть установить устройства защиты и все внимательно соединить в единое целое.

Разметка схемы

Прежде чем начинать прокладывать электропровода, необходимо произвести разметку их разводки на стенах. Это нужно для точного понимания объема монтажных работ. Плюс сразу будут видны “узкие” места пересечения электропроводки и иных инженерных систем. Например, если рядом с кабелем оказывается водопроводная труба, то что-то надо сместить в сторону. Допускать соприкосновения, пусть даже потенциального в будущем, воды и электричества нельзя никак.

Делая разметку для электропроводки, нужно учитывать наличие обогревательных приборов, высоту потолка, расположение окон или дверей

По негласным правилам при разметке электрической проводки все линии делаются строго вертикальными либо горизонтальными. Это снижает риск повреждения электропроводов при дальнейшей отделке и облегчает их поиск потом при ремонте.

Работы со стенами

После выполнения разметки можно приступать к сверлильно-долбежным работам. Но сначала следует определиться – электропроводка прокладываться будет открытым либо закрытым способом. В первом случае не нужно штробить стены, но провода придется как-то закрывать декором. А во втором они будут полностью утоплены в толще перекрытий и перегородок, однако посверлить и подолбить перфоратором придется немало.

Открытая электропроводка

При открытой прокладке электрические провода укладываются в трубках, специальных плинтусах и кабель-каналах. Выполняются они из несгораемых и самозатухающих пластмасс. Если частный дом сделан из бруса или бревна, то придется выбрать как раз этот вариант. Монтировать провода внутри дерева нельзя.

Варианты прокладки открытой электропроводки

Закрытая разводка

Закрытая проводка предполагает прокладку кабелей скрытым способом в полостях внутри стен и перекрытий. Для создания таких углублений в кирпиче или бетоне придется поработать перфоратором и болгаркой. Грязи будет много. Но зато потом все провода окажутся под слоем штукатурки, что позволит сделать интерьер более эстетичным.

Схему закрытой электропроводки нужно проектировать еще на ранних стадиях ремонта

Подготовка проводов

Электрические провода выбираются исходя из потребляемой мощности электроприборов на конкретной линии от щита. Обычно все потребители электричества в коттедже разбиваются на группы приблизительно с одинаковой нагрузкой, чтобы сечение всех кабелей по частному дому было единым.

Виды

По материалу изготовления жил провода бывают:

1. Алюминиевые;
2. Медные.

Первые дешевле, но жесткие. Медные сгибать и укладывать в штробы, трубы и каналы гораздо проще. По исполнению они могут быть в одну жилу либо многожильными. Себе в частный коттедж рекомендуется брать двух- и трехжильные провода (первые для освещения, вторые для розеток с заземлением).

Виды проводов для разных схем

Какие выбирать

На рынке сейчас можно приобрести самые разнообразные провода. Но для самостоятельного монтажа электропроводки стоит выбрать вариант с двойной изоляцией ВВГ или ПВГ с дополнительной маркировкой «нг» (не поддерживает горение). Это наиболее доступные по цене и оптимально подходящие для укладки в зданиях силовые электропровода. Они в магазинах есть во всех сечениях. Требуемые для коттеджа кабели с жилами в 2.5, 4 и 6 кв. мм найти несложно.

Вводной кабель

Самым толстым проводом в электропроводке частного дома будет вводной, на который ложится общая нагрузка. От столба до электрического щитка электрики с электроснабжающей компании сейчас обычно прокидывают самонесущие изолированные провода (СИП). Этот кабель они монтируют сами, а дальше по придомовому участку и коттеджу провести вводную линию придется самому.

Если щит стоит на улице, то в дом от него придется прокидывать провод в 10–16 кв. мм. Однако если в планах ставить электрокотел или мощную приточно-вытяжную вентиляцию либо несколько кондиционеров, сечение потребуется увеличить до 16–25 кв. мм в зависимости от общей мощности всего этого электрооборудования.

Заземление

Для повышения безопасности схема электропроводки в коттедже должна быть выполнена с защитным заземлением. Его задача – обезопасить людей в жилище от поражения электрическим током. Подключение всей бытовой техники в доме к розеткам с выводом на «землю» сейчас является нормой.

Как сделать заземляющий контур в частном доме

Помимо проводов заземляющий контур включает в себя УЗО (устройство защитного отключения) и отвод на грунт. Первый устанавливают непосредственно в электрощите, а второй обычно выполняют в виде уголков, забитых в землю.

Заземляющее устройство и его проводка в целом должны соответствовать требованиям ПУЭ. Это проверяют сотрудники снабжающей организации при вводе домовой электросистемы в эксплуатацию. Если заземление будет выполнено с нарушениями, то в подключении коттеджа к сети они просто откажут.

Как сделать заземление в частном доме

Система защитного отключения и автоматический выключатель

Еще один защитный элемент в схеме проводки дома – это автоматический выключатель (дифавтомат, АВДТ). Нельзя его путать с УЗО (дифференциальным выключателем). У них различается предназначение и принцип срабатывания. А вот внешне они сильно похожи.
УЗО отключает линию исключительно при возникновении тока утечки. Дифавтомат дороже и сложнее в исполнении внутри. Он срабатывает также при перегрузках в электросети и коротких замыканиях. То есть второй аппарат изначально включает в себя первый. При этом в большинстве случаев для малоэтажного жилья вполне хватает простого УЗО.

Распределительные коробки

Для упрощения монтажа проводки в доме используются распределительные коробки. В них производится соединение проводов, подведенных с разных сторон. Эти монтажные распредкоробки надежно изолируют места смычек электрических жил и в случае их перегрева предупреждают распространения огня.

Монтаж и коммутация кабелей и конструкций

Коммутация проводов между собой и с розетками и выключателями производится посредством:

• скруток;
• пайки;
• клеммных колодок с винтовыми и пружинными зажимами.

Самой надежной является пайка. Однако это и наиболее сложный способ. Скрутку жил разрешено применять, только если они из одинаковых металлов. Скручивать алюминий и медь нельзя. Подобное соединение при подаче тока перегреется и расплавится. Чаще всего электропроводка в доме сейчас собирается с использованием различных клемм. Они надежны и сильно упрощают электромонтаж.

Способы соединения проводов

Подключение розеток, осветительных приборов

При подключении осветительных приборов и розеток самое важное – это не спутать жилы. Фаза к фазе, ноль к нулю, а земля к земле. Иные варианты здесь исключены. И прежде чем подключать дом к сети и подавать потребителям внутри электроэнергию, не помешает мегаомметром проверить сопротивление изоляции на каждой линии в отдельности.

Схема подключения розеток и осветительных приборов

Распределительный щит

Самым сложным и важным элементом в системе электроснабжения коттеджа является распределительный щит. Его монтаж лучше всего доверить профессионалу. В нем сходятся все токи и напряжения со здания. Малейшая ошибка в его сборке неизбежно приведет к проблемам.

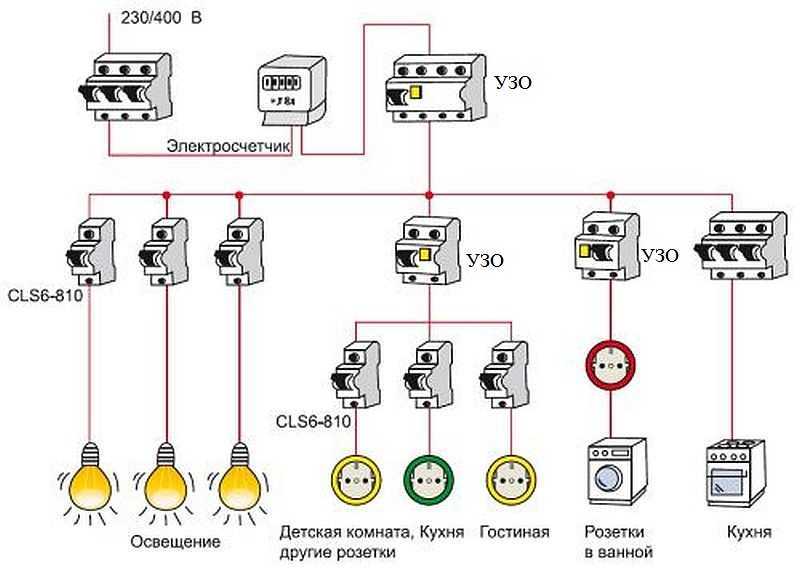

Схема подключения приборов к распределительному щиту

Проверка и ввод в эксплуатацию

Проверку всей системы снабжения дома электроэнергией также следует перепоручить специалисту. Все равно потом придется приглашать экспертов из электролаборатории. Без их акта домовая электропроводка введена в эксплуатацию все равно не будет. А если они выявят проблемы, то их потом придется вызывать повторно.

Заключение

Выполнить разводку бытовой электропроводки, как и ту же вентиляцию частном доме, самостоятельно по инструкции выше не сложно. Основной момент здесь – это подготовка проекта со всеми расчетами мощностей и сечениями жил, а также сборка распределительного щитка. А провода проложить по коттеджу и соединить их с розетками под силу даже начинающему электрику-монтажнику.

Смотрите также видео как сделать электропроводку своими руками:

Читайте про другие наши материалы:

Как подключить дом: руководство для домовладельца

Опубликовано: Electric City 2 сентября 2021 г.

Об авторе другие услуги для жилых и коммерческих клиентов в Миннеаполисе, Сент-Поле и прилегающих районах. Как семейный бизнес, мы будем относиться к вашей семье так же, как к своей — с вежливостью и уважением.

Метки:

Прокладка электропроводки в доме кажется невыполнимой задачей, но вполне возможно выполнить электромонтаж самостоятельно, если следовать правильным шагам. Как профессионалы в области электротехники, мы расскажем вам, как безопасно и правильно подключить дом.

Вы можете сэкономить кучу денег, самостоятельно прокладывая электропроводку при ремонте или реконструкции дома. Если у вас уже выпотрошены стены, почему бы не приложить дополнительные усилия и одновременно не проложить новую проводку? Многим домашним мастерам удается прокладывать провода в своих комнатах каждый день, и мы позаботимся о том, чтобы вы могли делать это, не травмируя себя и не создавая проблем в будущем.

Инструменты, которые вам понадобятся для подключения дома

Процесс подключения дома в основном простой, но есть некоторые инструменты, которые вам понадобятся, прежде чем мы начнем. Мы собираемся порекомендовать лучшие инструменты для каждого этапа подключения, чтобы вы знали, что будет работать лучше всего.

Инструмент для зачистки проводов

Это один из самых необходимых инструментов при работе с проводами и кабелями. Электрики зависят от инструментов для зачистки проводов, и вам понадобится качественная пара, если вы делаете это впервые.

Кабельный тестер

Проверка кабеля является важным шагом при подключении, поскольку она позволяет получить информацию о том, как провод был подключен на любом конце, или о наличии проблем с самими соединениями.

Кабели и кабельные коробки

Вам потребуется достаточное количество кабелей, проводов и кабельных коробок для прокладки кабелей в вашем помещении. Во-первых, измерьте длину кабелей, которые вам понадобятся, а также количество кабельных коробок, которые вам понадобятся для размещения всего. Имейте в виду, что кабельные коробки определенных размеров рекомендуют размещать только несколько кабелей в одной, чтобы не перегружать розетку.

Соединители для проводов

Соединители для проводов будут надеваться на концы ваших горячих проводов в целях безопасности до тех пор, пока розетки и проводка не будут завершены.

Аккумуляторная дрель (гибкая)

Вам понадобится качественная электрическая дрель с питанием от аккумулятора — мы не рекомендуем использовать дрель, которую нужно подключать, так как это значительно усложнит задачу. Если есть возможность, используйте беспроводную дрель, которая изгибается под нестандартными углами. Это будет невероятно полезно при сверлении шпилек в углах.

Молоток

Это инструмент, который вам понадобится, чтобы забить провода на место. Это необходимо для установки кабельных скоб. Он также может действовать как гвоздодер, если вам это нужно.

Рулетка

Это один из самых важных инструментов, которые вам понадобятся. Вам понадобится качественная рулетка, которая точно измеряет расстояния до 30 футов. Качественная рулетка должна быть прочной, точной и держаться на месте, когда вы отмечаете длину карандашом.

Малярная лента + Sharpie

Маркировка кабелей необходима для правильной маркировки их после того, как они протянуты через стены в вашей комнате. Можно использовать малярный скотч или написать прямо на кабеле, для какого провода он предназначен.

Как подключить электропроводку в доме: шаг за шагом

Мы проведем вас через электропроводку в стандартной комнате вашего дома, в которой должны быть розетки, выключатели и как минимум один светильник на потолке. Это может быть применено практически к любой комнате, в которой вы проводите электропроводку, и к другим стандартным электрическим работам по всему дому.

Шаг 1. Найдите и отметьте места для коробок

Прежде чем приступить к прокладке проводов в комнате, важно сначала найти и отметить места для любых кабельных коробок или электрических розеток. Вам понадобится карандаш, чтобы вы могли отметить эти места по обе стороны от открытого пространства стены, куда они войдут, с помощью малярной ленты. Вы также можете писать прямо на стене, если вы еще не установили гипсокартон. Вы пометите каждую коробку как дуплексную розетку (двойную розетку), одиночный выключатель, трехпозиционный выключатель или светильник. Вы можете обобщить, используя инициалы или использовать символы электрика, найденные здесь .

Шаг 2. Установите коробку на раму

Важно разместить коробку на раме, чтобы знать, куда она пойдет и как высоко или низко. Вы можете либо измерить каждую стену рулеткой и отметить ее карандашом, либо использовать уровень, чтобы убедиться, что все вровень. Стандартная высота розеток — 12 дюймов, а выключатели света — 48 дюймов. Затем просверлите ящик в открытой деревянной раме в том месте, где вы хотите, обязательно поместив за ним 2 × 4, чтобы освободить место для гипсокартона и оконных рам.

Шаг 3. Просверлите отверстия для прокладки кабелей

Затем вам нужно будет просверлить отверстия в стенных стойках, чтобы через них можно было проложить электрические кабели по комнате. Это гарантирует, что они не сидят на земле за стеной и остаются красивыми и организованными. Отверстия должны быть размером не менее 3/4 дюйма и находиться на расстоянии не менее 1 1/4 дюйма от стены или задней части стойки. Это гарантирует, что кабели проходят прямо посередине и не касаются окружающих стен.

Шаг 4. Протяните кабель через отверстия



Теперь проденьте кабель через отверстия в каждой шпильке. Это может занять некоторое время, в зависимости от того, сколько кабелей у вас проходит. Вы должны убедиться, что они заправлены максимально гладко и равномерно, чтобы не было выпуклостей или перегибов. Заправить один провод можно вручную, но если у вас их больше, вам, возможно, придется использовать острогубцы, чтобы протолкнуть и вытащить их.

Шаг 5: Обрежьте кабель по длине в коробке

Как только вы дойдете до кабеля до предполагаемой цепи или распределительной коробки, обрежьте его по размеру, оставив сначала не менее 12 дюймов лишнего. Последнее, что вы хотите, это обрезать его слишком коротко. Снимите с этой последней секции всю оболочку, кроме 1–2 дюймов, чтобы обнажить провода.

Шаг 6. Проложите кабели к панели главной цепи

Теперь возьмите оголенные провода и протяните их к панели главной цепи в вашем доме. Они будут либо на уровне земли, либо на низкой полке в недостроенном подвале, подсобном помещении или гараже. Вы захотите четко пометить каждый кабель в комнату или цепь, к которой он ведет. Использование маркера, чтобы пометить их перед тем, как запустить их на сервисную панель, — это надежный способ сделать это.

Мы настоятельно рекомендуем нанять профессионального электрика для выполнения этой последней части — подключения недавно подключенных кабелей к соответствующим цепям на сервисной панели. Чтобы облегчить их работу, не забудьте оставить для них дополнительные кабели длиной от 4 до 5 футов.

Шаг 7. Протяните и зачистите провода и закройте концы

В каждой коробке есть предварительно вырезанные отверстия, которые вы проделываете с помощью отвертки. Через эти отверстия проходят ваши кабели, чтобы войти в корпус коробки. Как только вы проденете кабели, вы можете прикрепить их скобами на расстоянии 8–10 дюймов от коробки к стойкам стены. Это будет держать их плотно и надежно, без лишних болтов.

Затем вы зачистите провода, чтобы они были разделены и готовы к подключению к цепи или выключателю. Используйте проволочную крышку, чтобы закрыть каждый конец, чтобы сохранить их в безопасности, пока установка не будет завершена.

Шаг 8. Сгруппируйте и пометьте провода

На этом этапе вам нужно сгруппировать и пометить провода. Есть много способов сделать это — лучший способ — с помощью маркера и изоленты. Вы также можете использовать стяжки, если они доступны, или иметь метки для более конкретных целей группировки. Затем, когда ваша реконструкция будет полностью завершена, вы будете знать, какие группы относятся к верхнему освещению, розеткам или выключателю света и т. д.

Шаг 9: Отделка гипсокартона

Завершите ремонт! Убедитесь, что каждая часть проводки выполнена, прежде чем вы закончите гипсокартон. Это гораздо проще сделать сейчас, чем открывать стену, чтобы сделать критический ремонт.

Шаг 10. Установка розеток, выключателей и светильников

Теперь самое интересное. Пришло время установить все ваши розетки, выключатели и светильники в комнате и увидеть, как ваша удобная работа оживает! Ознакомьтесь с нашим руководством о том, как безопасно установить электрическую розетку.

Как видите, провести электропроводку в доме несложно при должном руководстве и подготовке. Тем не менее, может быть сложно сделать все это самостоятельно, особенно если вы делаете что-то подобное впервые. Поэтому, если вам нужна помощь, наша команда экспертов готова сотрудничать с вами, чтобы убедиться, что все идет гладко от начала (планирование) до завершения (установка).

Мы хотим, чтобы вы чувствовали себя комфортно, берясь за любой электротехнический проект! Имея в вашем распоряжении эти советы по самостоятельному изготовлению, мы знаем, что вы справитесь с этим, и с нашей помощью мы можем гарантировать, что все пройдет гладко. Не забудьте связаться с Electric City, если вам когда-нибудь понадобится помощь с вашим электрическим проектом!

Как штробить стены под электропроводку своими руками

Одним из этапов капитального ремонта в современной квартире или доме является частичная или полная замена электропроводки. Установка розеток и выключателей в местах, где их раньше не было, а также установка дополнительных источников света требует прокладки новых проводов. Чтобы кабели не портили интерьер и не угрожали пожарной безопасности, их рекомендуется спрятать в стене. Для новых веток домашней электросети требуется проточка, и если вы не хотите тратиться на услуги профессиональных электриков, вам придется делать это самостоятельно. В этой статье мы разберемся, как отшлифовать стены под электропроводку, осветим нюансы этой процедуры, а также ответим на вопрос, какие инструменты для этого лучше всего подходят.

Содержание

• Резка стен для прокладки проводов: основные нюансы
• Резка стен из газобетона и кирпича
• Разметка стен и подготовка к работе
• Какой инструмент лучше для штробления стен?
  • Вырубка стен молотком и зубилом
  • Как сделать штробу перфоратором?
  • Вырубка стен шлифовальной машиной
  • Электронарезка канавок стенорезом
• Вывод

Разрезка стен для прокладки проводов: основные нюансы

Прежде чем чеканить стены своего дома для прокладки электропроводки, необходимо взять в руки карандаш, лист бумаги и составить подробный план электропроводки, в котором будет предусмотрено размещение всех электрические элементы — от ламп до выключателей и розеток. Также нужно учитывать материал, из которого построено здание (газобетон, кирпич, дерево), и выбирать тот инструмент, который лучше всего подходит для обустройства паза для электропроводки.

Разводка электрических проводов в стенах зданий регулируется строительными нормами и правилами, которые необходимо изучить хотя бы в ознакомительных целях, так как их несоблюдение может привести к нарушению электробезопасности при выполнении работ. Общие положения этих документов следующие:

• Стенка для прокладки проводов должна быть прорезана таким образом, чтобы паз был направлен строго вертикально или горизонтально.
• Вертикальная штроба должна находиться на расстоянии не менее 0,1 м от проемов в стене.

Расстояние от электрического паза до газовой магистрали должно быть не менее 0,4 м.

• Горизонтальный паз должен находиться на расстоянии не менее 0,15 м от потолка.
• Глубина и ширина паза не должны быть более 0,025 м, а его максимальная непрерывная длина не должна превышать 3 м.
• Проводка не должна иметь много изгибов на пути кабеля к электрическим компонентам от распределительных коробок. Не рекомендуется использовать более одного углового перехода.
• В несущих стенах запрещается прокладка горизонтальных пазов.

Схему электропроводки необходимо составлять, руководствуясь вышеизложенными правилами – это позволит провести ее в соответствии с действующими нормами и без нарушения требований техники безопасности. Когда электропроводка спланирована, можно переходить к следующему этапу работ, на котором стены разводятся под электропроводку своими руками.

Перегородки из газобетона и кирпича

Газобетон очень прочен, поэтому использование зубила и молотка для работы с ними вряд ли является разумным решением. На вопрос — как выдолбить бетонную стену — можно ответить: лучше всего штроборезом. Он позволит без пыли, с минимальными затратами времени и труда вырезать в стене паз для проводки. Но если у вас, как и у большинства обычных владельцев, нет такой возможности, воспользуйтесь перфоратором или болгаркой.

Наиболее удобным материалом для этой работы является кирпич

. Смесь цемента и песка, которая используется для скрепления элементов кирпичной стены, легко выбивается даже зубилом и молотком, поэтому устроить горизонтальный паз не получится. занять много времени. А вот пробивать вертикальный паз будет сложнее, так как в этом случае вам придется работать непосредственно с кирпичами.

Разметка стен и подготовка к работе

Перед началом погони необходимо выяснить, нет ли на планируемом маршруте скрытых электрических кабелей. Сделать это можно с помощью специального прибора – локатора, который быстро определит местонахождение провода. Это позволяет избежать риска защемления инструмента кабелем под напряжением во время работы.

После этого на стене необходимо сделать разметку по маршруту закладки будущего паза.

Разметку следует начинать от распределительной коробки, а затем вести ее к местам будущей установки электроприборов (розетки, светильники, выключатели).

Прежде чем долбить стену, возьмите влажную тряпку и застелите ею дверные проемы, чтобы пыль не разлеталась по комнате.

Какой инструмент лучше всего подходит для долбления стен?

Вы можете сделать стробоскоп, используя следующие инструменты:

• Зубило и молоток. Это самый старый и дешевый метод, однако он связан с большим количеством времени и сил.
• Перфоратор, перфоратор. Прокладка паза этим инструментом в бытовых условиях производится чаще всего.

• Электрическая шлифовальная машина. Этот агрегат позволяет сделать максимально ровную канавку, но в то же время его использование имеет существенный побочный эффект, связанный с сильным запылением рабочего помещения.
• Штроборез. Это самый простой и удобный способ долбления стены под электропроводку этим инструментом, но люди, работа которых не связана с частым выполнением процедуры штробления, приобретают его крайне редко из-за высокой цены устройства и узкой области применения. использовать.

Порядок этой операции одинаков, независимо от того, какой инструмент вы выбрали для работы.

Рубка стен молотком и зубилом

Как было сказано выше, не стоит пытаться прорезать канавку для электропроводки в бетонной стене этими инструментами – такая работа будет очень долгой и утомительной. Но с ними вполне можно справиться и кирпичной стеной. Эта процедура выполняется в следующем порядке:

• Используйте долото, чтобы углубить верхний и нижний края маркировки.
• Проведя зубилом поперек будущего паза и ударив по нему молотком, выбейте верхний слой сердцевины паза.
• Снимая слои один за другим, углубить борозду на 2-2,5 см, проходя стамеской и молотком по всей ее длине.

Когда канавка готова, из нее необходимо удалить пыль и обработать грунтовкой. Когда он высохнет, уложите внутрь кабель, затем зашпаклевайте борозду (можно также заделать гипсом или гипсом).

Как сделать стробоскоп с помощью перфоратора?

Перфоратором можно как продолбить бетонную стену, так и сделать электропаз в кирпичной. Для этой работы предназначены специальные насадки, одна из которых называется широким шнеком, а другая лопатой. Процедура этой процедуры следующая:

• Перфоратором с широким сверлом просверлить отверстия глубиной 2-2,5 см по нанесенным разметкам. Расстояние между соседними отверстиями должно быть 1-1,5 см.
• Сменить насадку на перфораторе, установив вместо дрели шпатель.
• Сделайте борозды через все канавки. Провод влезет в него.

Подробнее о рубке перфоратором в видео:

Преимуществом этого метода является скорость работы. Недостаток в том, что перфоратор не позволяет сделать ровный паз, а сделанный паз будет иметь рваные края.

Штробление стен болгаркой

С помощью этого инструмента можно легко сделать электропаз в любой стене – бетонной, кирпичной, штукатурной. Для этих работ на болгарку надевается диск с алмазным напылением. Резка производится в следующем порядке:

• С помощью болгарки сделать два параллельных пропила в стене по всей длине отмеченной разметки. Глубина линий разреза и расстояние между ними должны быть примерно одинаковыми – 2-2,5 см.
• Перфоратором удалить из образовавшегося паза центральную часть. Если у вас нет перфоратора, вы можете использовать молоток и зубило.

Преимущество этого метода в том, что у полученного строба почти идеально ровные края. Недостаток – огромное количество пыли, образующейся при работе.

Чтобы он не закрывал всю комнату, желательно воспользоваться помощью другого человека, который во время работы болгарки будет держать всасывающий шланг работающего пылесоса возле среза.

На видео пример чеканки с поливом:

Электрическая нарезка пазов штроборезом

Этот инструмент выглядит как усовершенствованная шлифовальная машина. Он оснащен двумя алмазными дисками, которые можно зафиксировать на нужном расстоянии друг от друга. Они закрыты кожухом, препятствующим разлету пыли по помещению и предотвращающим биение чеканной фрезы о стену.

Регулировка положения дисков, предусмотренная конструкцией устройства, позволяет изменять ширину и глубину проделываемой канавки. Кроме того, корпус инструмента снабжен отводом, к которому во время работы подключается пылесос. Таким образом, образующаяся во время работы пыль будет попадать прямо в мешок для мусора, что позволит содержать помещение в чистоте.

Пазовая фреза позволяет вырезать в стене паз в кратчайшие сроки, к тому же без пыли, после чего остается только удалить из него керн. Как и в случае с болгаркой, это можно сделать перфоратором, либо молотком и зубилом.

О работе штроборезом в видео:

Заключение

В этом материале мы разобрались, как правильно разрезать стену в помещении под электропроводку.
