Как правильно проводить проводку в доме – инструкция по разметке трасс и монтажу

Правило экономии не работает при прокладке данной коммуникации, так как зачастую это приводит к замыканиям электропроводки. Следует руководствоваться несколькими принципами:

• Доставка необходимого количества энергии к определенным узлам, осветительным приборам.
• Трассировка с наименьшими помехами для иных инженерных систем.
• Продуктивное использование мест в интерьере при отделке помещения для скрытия кабелей и проводов.
• Покупка качественных материалов.





Чтобы трассы не пересекались с иными коммуникациями, используйте программу ИНЖКАД. Она позволяет накладывать трассировки различных систем (электрификация, газоснабжения, канализация, водопровод и пр.) на одном чертеже подоснове. В софте есть функция запретных зон – это те участки, которые должны оставаться пустыми. Это объясняется рекомендуемым расстоянием между линиями, описанными в регламентирующем документе – СНиП II-89-80. Все пересечения и узлы программа отслеживает автоматически. Также в ПО удобно вести расчеты и заполнять проектную документацию.

Несколько советов по монтажу, как самому провести электропроводку в частном доме своими руками:

• Трассировку необходимо вести по двум направлениям – это вертикальные и горизонтальные линии, никаких диагоналей.
• Все точки подключения (розетки и выключатели) должны снабжаться питанием от перпендикулярных полу проводов.
• Чтобы избежать накладок с установкой других коммуникаций, если не сделано было проектирование всех инженерных систем на предварительном этапе, сохраняйте схему проводки и показывайте ее сантехникам, газовщикам и другим специалистам.
  Это поможет избежать нежелательных пересечений.

Как правильно рассчитать мощность линии, чтобы проложить проводку в доме своими руками

На предварительном этапе вы должны запросить у энергосберегающей компании определенное максимальное количество электроэнергии, чтобы не допустить перегрузок сети. Чтобы оценить этот показатель, изучите технические паспорта всех бытовых устройств. Ниже мы представим таблицу с усредненными значениями:





Редко все эти приборы могут одновременно быть включенными, поэтому инженеры используют такое понятие, как коэффициент одновременности. Для обычных розеток он составляет всего 0,1-0,2, поэтому можно считать, что в среднем ресурс используется на 10-20%. Когда мы разобрались, что нужно делать внутри помещения, перейдем к этапу подключения.

Варианты подвода электропитания к дому

«Гусак». Первый способ считается уже устаревшим, но ранее иначе подводка никак более не осуществлялась.

Гусаком называется трубостойка, которая находится под крышей, и имеет характерный изгиб. Через это устройство идет провод от воздушной ЛЭП на улице до распределительного щитка или электросчетчика в здании. Существенными минусами такого варианта являются:

• Незащищенность проводки на участке до гусака. Из-за того, что она открытая, она подвергается влиянию погодных условий (к примеру, обледенению зимой), механическим повреждениям, а также помехам – кронам деревьев.
• Часто происходят манипуляции со счетчиками, чтобы «скрутить» показания расхода энергии. Это незаконно, но могло происходить, так как устройства находились внутри дома.





Использование проводов СИП стало хорошей альтернативой для энергетиков. Это более безопасные устройства, которые намного более легки в обслуживании, менее пожароопасны, имеют меньше шансов к короткому замыканию, а также предоставляют хорошую возможность перейти на кабель ВВГнг внутри дома. Также преимуществом такого способа является расположение щитков снаружи, на столбах. Это исключает постоянные проверки представителей энергонадзора, поэтому не придется пускать в свое жилье инспекторов.

Как самому правильно провести проводку в частном доме от уличной ЛЭП

• Если расстояние до столба менее 25 метров, то можно напрямую провести воздушный кабель, при этом он должен быть на расстоянии от двух метров от земли, а при соприкосновении со строительными материалами должен проходить через изолирующую трубу. Система должна быть оснащена заземлением и ЩУЭ (щитком учета электроэнергии).
• При расстоянии более указанного значения потребуется дополнительная подпорка.
• Если вы хотите сделать не воздушную, а подземную линию, то нужно вырыть траншею 0,7-1 м глубиной, присыпать дно песком, а затем поместить кабель ВБбШВнг или ВВГнг в двойную гофрированную трубу. Также вход в дом должен быть продуман еще на этапе строительства, чтобы предусмотреть входные отверстия, оснащенные защитой. Ниже фундамента проводка проходить не может.

Правила безопасности при устройстве электросети

Придерживайтесь следующих рекомендаций:

• Любые работы должны проходить при снятом напряжении.
• Нельзя повреждать какие-либо участки кабелей или штепселей.
• Все ручные инструменты должны обладать изолированными ручками.
• При монтаже на высоких расстояниях, к примеру, под потолком, нужно возводить устойчивые конструкции или пользоваться специальными лестницами, а не вставать на столы или стулья.
• Лучше работать не одному, а с помощником, чтобы в случае необходимости он смог оказать первую помощь. Как это сделать продемонстрировано на рисунке:







или присоединяйтесь к нашей группе в соцсети



Обзор программ для 3D планировки квартир

Насколько быстр ZWCAD 2020 в действительности?

Обзор программы AutoCAD

Проектирование в ZWCAD за минуту. Команды на I и J

Проводка в загородном доме: что нужно предусмотреть

Монтируем проводку в частном доме

Как сделать проводку в доме? Такой вопрос неизбежно становится перед каждым счастливым обладателем новостроя, или несчастным, решившимся на капитальный ремонт. Весь процесс монтажа можно условно разделить на несколько стадий.

Это расчет и планирование схемы электрической сети дома, подключение здания к электрической сети, установка распределительных щитов и непосредственно монтаж распределительной сети. Каждый из этих этапов имеет собственные нюансы, о которых мы и поговорим в нашей статье.

Содержание

• Планирование электрической сети дома
  • Расчет суммарной нагрузки дома
  • Проектирование схемы электроснабжения дома
• Монтаж электропроводки в доме
  • Подключение дома к электрической сети
  • Установка распределительного щита
  • Монтаж проводки по дому
• Вывод

Планирование электрической сети дома

Самым первым этапом в любом начинании, является планирование, и электрическая сеть дома не является исключением. Поэтому методом подсчёта мы должны определить суммарную мощность нашей электрической сети.

Это необходимо для правильного выбора мощности подключения распределительных щитов. А распределение нагрузок по типу и месту установки электрооборудования, позволит нам гарантировать безопасность нашей внутридомовой сети.

Расчет суммарной нагрузки дома

Исходя из всего этого, нам, прежде всего, следует определиться с суммарной предполагаемой нагрузкой нашего дома. Для этого нам необходимо знать мощность всех электроприборов. На первый взгляд это кажется практически нереальным, но не пугайтесь!

Расчет будет производиться весьма приблизительный и, если вы не учтете даже десяток ламп или несколько не самых крупных бытовых приборов, это существенно не отразится на расчете.

Приблизительная мощность различных электроприборов

Итак:

• Начнем с крупных бытовых приборов, которые будут работать постоянно или достаточно часто. Это разнообразные системы обогрева, бойлеры, электрические печи, насосное оборудование.
• Нам необходимо посчитать номинальный ток каждой из этих электрических установок. Конечно, можно сложить их суммарную мощность, а затем перевести ее в ток. Но нам придётся производить расчёт групп, и все равно придётся считать номинальный ток для каждой из электроустановок.
• Перевод мощности электроприборов в номинальный ток, осуществляется при помощи формулы Ома – I=P/U. Где I – это наш номинальный ток, Р – номинальная мощность прибора, а U – номинальное напряжение, которое для однофазной сети составляет 220В.

Обратите внимание! Поборники справедливости сейчас заклеймят нас в непрофессионализме, и будут правы, ведь для переменной сети в эту формулу необходимо еще добавить cosα. Но для нашего упрощенного расчета он вряд ли сыграет существенную роль, поэтому мы его проигнорировали. Хотя, если у вас планируется установка мощного индукционного оборудования, то его обязательно стоит учесть.

Закон Ома

• После того как подсчитаны основные электроприемники, приступаем к подсчету остальных электрических приборов в доме. Делать это лучше по комнатам. Например, возьмем зал. Здесь у нас будет одна люстра на 10 ламп, и три дополнительных светильника. Сейчас все используют лампы «экономки» или диодные лампы (см. Покупаем бытовые светодиодные лампы освещения вместе). Их мощность до 10Вт. Если вы используете лампы накаливания, то мощность каждой такой лампы до 100Вт.

Подсчитываем электроприборы в каждой отдельной комнате

• После этого подсчитываем мощность других приборов. В зале у нас будет стоять телевизор, акустическая система, проектор, возможно что-то ещё. Считаем необходимый для них номинальный ток. В итоге мы прорабатываем сразу несколько задач – определяемся с количеством розеток и подсчитываем суммарную нагрузку комнаты.
• Эту же процедуру проделываем для остальных комнат. Кроме того, свой дом предполагает наличие подсобного хозяйства, и даже если его пока нет, то наверняка вы рассчитываете его обустроить. Поэтому его так же следует посчитать и учесть — даже то, что в самых далеких планах.
• В сумме у нас получится умопомрачительная сумма в 15 — 20кВт, а то и более. Но не пугайтесь. Вам не нужен ввод на 63А – 100А, цена которого мягко говоря «кусается». Ведь не все эти электроприборы будут работать одновременно. Вам нужно трезво оценить ситуацию, и предположить наиболее нагруженный вариант электроснабжения дома.
• Если же даже трезво оценив ситуацию, вы предполагаете нагрузку более 63А, то вам следует задуматься о трехфазном способе подключения. Конечно, он имеет массу ограничений, одно из которых 3 группа по электробезопасности у обслуживающего данную электрическую сеть оборудования. Но преимуществ у него очень много. Особенно в качестве подключения мощного электрического оборудования.

Проектирование схемы электроснабжения дома

Любая электропроводка в загородном доме начинается с распределительного щита. Данных устройств может быть 1, 2 или более. Тут все зависит от суммарной нагрузки. Обычно таких щитов 1 или 2.

Первый питает нагрузки в самом доме, а второй — нагрузки подсобных хозяйств и наружного освещения. В некоторых случаях, питание подсобного хозяйства и наружного освещения разделяется.

Распределительный щит на дом

Правила установки распределительных щитов мы обсудим позже, пока же обсудим, как будет обустроена наша распределительная сеть.

Согласно п.9.6. ВСН 59 – 88, сеть освещения и сеть питания розеток в 6 или 10 А, должны быть запитаны от автоматов с номинальным током в 16А.

Исходя из этого, всю суммарную нагрузку дома мы должны разделить на несколько групп, номинальный ток которых не будет превышать 16А. Для подключения мощных  электроприемников, допускается их питание от автоматических выключателей в 25А.

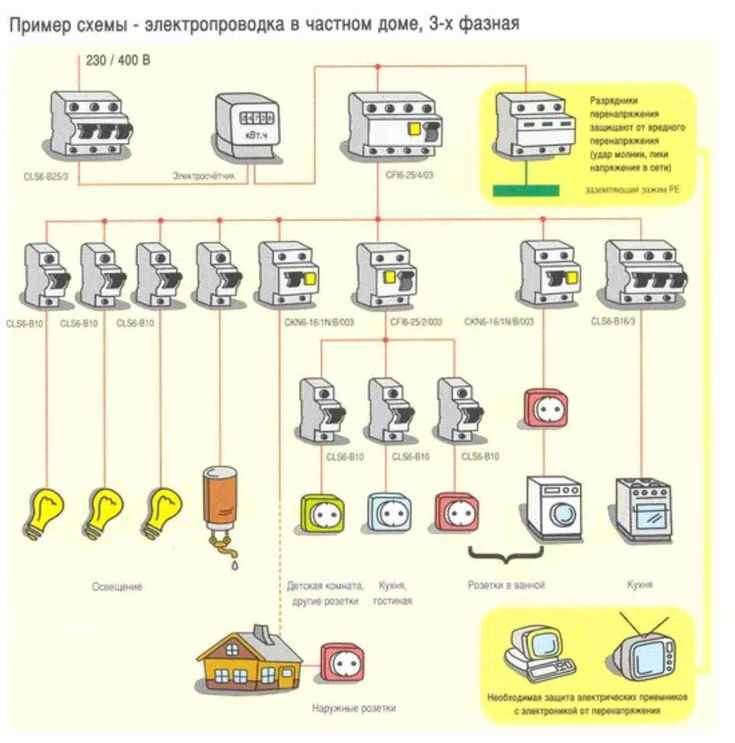

На фото вариант схемы питания частного дома

Исходя из этого, у нас сразу образовывается несколько групп. Это питание электрических систем отопления, водонагревателей и другого электрооборудования мощностью в 2кВт и более. Их обычно подключают отдельным автоматом с соответствующим номинальным током.

Принцип формирования остальных групп, может быть организован двумя способами. Первый способ – по виду нагрузки, второй способ – по расположению электрооборудования.

Давайте рассмотрим каждый из этих вариантов:

• В первом случае формирование групп предлагается выполнять, исходя из характера нагрузок. То есть для сети освещения одна группа, для питания розеток другая.
• Во втором случае, и розетки, и освещение в одной-двух комнатах объединяются в одну группу. Главным здесь является принцип территориального размещения, когда все оборудование комнаты питается от одного автомата.

План освещения дома

Каждый из этих способов имеет своих приверженцев. Автор этих строк отдает предпочтение второму варианту. Сейчас объясню почему. Дело в том, что в случае применения первого варианта, в каждой распределительной коробке у вас будет несколько групповых проводов.

Это создает неудобства при монтаже и во время ремонта. В случае отключения одного автомата, у вас гаснет свет по всему дому или в его части.

При подключении же по второму варианту, свет исчезнет только в одной или двух комнатах. Да это и просто экономичнее. Ведь проводов в этом случае потребуется значительно меньше. Но выбор конечно за вами.

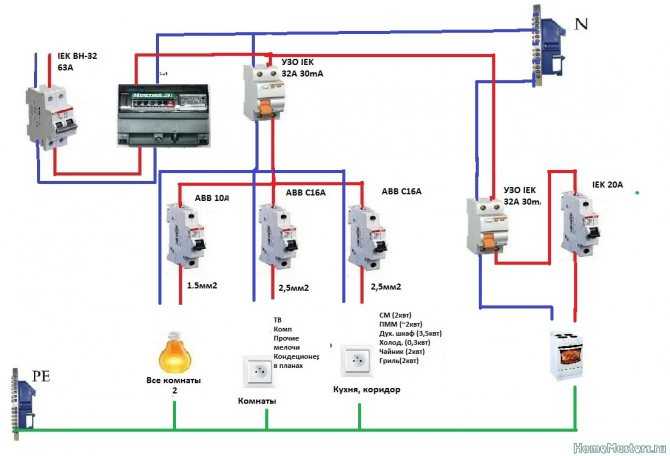

Вариант электропитания дома

В итоге, у вас получится 5 – 10 групп, в зависимости от площади дома и количества бытовых приборов. При формировании групп так же следует учитывать, что одновременно все электрооборудование в каждой отдельной комнате использоваться вряд ли будет. Поэтому расчет следует вести, исходя из наиболее вероятных вариантов максимальной нагрузки каждой отдельной группы.

Вот теперь мы знаем, как провести проводку в доме. Ведь мы уже определились с количеством электроприемников в каждой комнате, питанием этих электрических точек, и точкой подключения.

Осталось определиться с местом установки распределительных шкафов, способом прокладки провода, и другими чисто техническими деталями. Эти вопросы мы рассмотрим в следующих разделах нашей статьи.

Монтаж электропроводки в доме

Монтаж проводки для любого дома состоит из нескольких этапов. Первым из них, является подключение дома к электрической сети общего пользования. Затем, необходимо установить распределительный шкаф. И последним этапом осуществляется непосредственно монтаж провода к каждой электрической точке.

Подключение дома к электрической сети

Подключение дома к электрической сети общего пользования, осуществляется при наличии проекта, точно установленной мощности, наличия поверенного счетчика и выполнения остальных необходимых условий. Подключение выполняют представители энергосбыта.

У них может быть своя местная инструкция, которая содержит дополнения или дополнительные требования. Но в целом, эти требования примерно одинаковы для любых регионов нашей страны.

Установка счетчика на столбе	При подключении существует несколько вариантов ввода питания на дом. Во-первых, он зависит от места установки счетчика – это может быть столб, может быть стена дома, а может быть распределительный щит внутри дома. Выбор варианта зависит от требований энергосбыта.
Установка счетчика на фасаде дома	Во-вторых, он зависит от способа монтажа провода от столба к дому. Если счетчик установлен на столбе, то возможно использование кабельной линии от него к распределительному шкафу. Если счетчик установлен на доме, то обычно подключение выполняется воздушной линией с использование провода СИП (см. Как выполняется ввод в дом проводом СИП).
Нормы подключения дома воздушной линией	Если монтаж выполняется воздушной линией, то нижняя часть провеса провода должна находится на высоте не ниже 2,75м. При этом ввод не может осуществляться через крышу. Исключение составляют только здания с высотой меньше 2,75 метра. От места прохода провода через стену до козырька крыши, должно быть не менее 20 см.
Подключение дома кабельной линией	Если монтаж выполняется кабельной линией, то в дом кабель должен заходить на глубине в пределах 0,5м – 2м. По всей кабельной линии от столба до дома, проводник должен быть защищен трубой. Причем труба должна быть выполнена таким образом, дабы исключить попадание скапливающейся воды в дом.
Монтаж провода по фасаду дома	Если кабель от воздушной или кабельной линии монтируется по фасаду дома для подключения к счетчику, то здесь так же есть определенные правила: По сгораемым конструкциям, проводник должен быть проложен в оболочке из трудно сгораемых или несгораемых материалов. Обычно для этого используют металлическую гофру или трубу. По несгораемым конструкциям, проводник должен прокладываться только с защитой от механических повреждений. Таковым может быть обычная пластиковая гофра.

Установка распределительного щита

Одним из основных компонентов домашней электрической сети, является распределительный щит. Устанавливается он сразу после счетчика, либо счетчик устанавливается в данном шкафу.

В данном устройстве собраны все защитные и управляющие коммутационные аппараты, поэтому его установке следует уделить максимально пристальное внимание.

Итак:

• Начнем наш разговор с самого шкафа. В нем должны быть расположены вводной автомат, счетчик, шины питания групповых автоматов, сами групповые автоматические выключатели, устройства УЗО при их наличии. Это могут быть и другие защитные аппараты — такие как разнообразные контролеры качества электроэнергии, пускатели, импульсные реле, а иногда и трансформаторы как на видео.

Пластиковый распределительный щит

• При установке шкафа на несгораемой поверхности, такой как бетон, кирпич и тому подобное, он может быть выполнен из пластика. Если же шкаф устанавливается на деревянные или другие сгораемые поверхности, он должен быть изготовлен из железа.
• Возможны варианты установки пластикового распределительного шкафа на деревянные поверхности. Но это возможно только при условии обеспечения несгораемой прослойки между шкафом и стеной, которая должна выступать за пределы шкафа не менее чем на 10 см.

Распределительный щит для установки счетчика

• Если счетчик установлен внутри шкафа, то к последнему предъявляются дополнительные требования. Прежде всего, это отдельная ниша для установки счетчика. Эта ниша должна быть оборудована стеклом для считывания показаний счетчика без открытия дверей. Кроме того, дверца счетчика должна иметь замок, исключающий вмешательство в работу счетчика посторонних лиц.

Навесной распределительный щит

• Теперь, что касается места установки распределительного щита. Он должен быть установлен в сухом помещении, выше уровня возможного подтопления здания. В данном помещении не должны пролегать или находиться газовые трубы, или другие огнеопасные вещества. Пролегающие в этом помещении водопроводы и системы отопления не, должны иметь отпаек, кроме отпаек к регистрам в данном помещении – а так же запорной арматуры и фланцев.
• Распределительные щиты не должны устанавливаться на чердаках, в помещениях под ванными комнатами, душевыми, кухнями, парными и другими особо влажными помещениями. При этом обязательно должен быть обеспечен свободный доступ к щиту, а также обеспечено освещение в данной комнате.

Встраиваемый распределительный щит

Проводка электричества в доме может быть выполнена скрытым и открытым способом, и распределительные щиты могут быть встроенными и навесными. Встроенные щиты устанавливаются в специальную нишу в стене, и обычно применяются совместно со скрытой проводкой.

Навесные шкафы устанавливаются просто на стене, и чаще применяются вместе с проводкой открытого типа. Но это не является правилом, и любые шкафы могут применяться для проводок любого типа.

Монтаж проводки по дому

Вот мы и подошли к заключительному, но одному из самых трудоемких вопросов монтажа проводки по дому. Как мы уже отмечали выше, проводка может быть выполнена скрытым и открытым способом.

И прежде всего, давайте разберем: когда и какой способ применять:

• Скрытой называется проводка, которая выполнена внутри ниш строительных конструкций, под слоем штукатурки и другими покрытиями, которые позволяют полностью скрыть ее от посторонних глаз.
• Открытым, соответственно, называется способ, когда проводка проложена по стенам, потолку или фасадам дома. Для защиты провода или кабеля от механических повреждений применяются лотки, трубы, плинтуса и другие изделия.

Скрытая проводка в деревянном доме

Выбор варианта монтажа осуществляется, исходя из местных условий и требований ПУЭ. Эти требования зависят от типа материала, по которому будет проложена проводка. Если это сгораемые материалы, то к ним предъявляются одни требования, к несгораемым материалам они значительно ниже.

Тем не менее, любой тип проводки можно смонтировать в любом помещении. Вопрос только в стоимости и трудозатратах.

Дабы не вдаваться в подробности: в каком случае и какой способ нужно применять, скажем лишь одно. Для деревянных домов обычно применяют открытую проводку, для кирпичных, бетонных и тому подобных домов, применяют скрытую проводку. Если вас интересуют этот вопрос более подробно, то в одной из предыдущих статей мы детально разбирали все нюансы способов монтажа.

Пришло время выбрать провод для проводки в доме. Для этого нам следует знать целый ряд параметров.

Это номинальная токовая нагрузка провода, способ монтажа, количество проводов в одном пучке, материал проводника. А уже потом можно производить выбор в соответствии со специальной таблицей ПУЭ. Более подробно данный вопрос мы так же уже рассматривали в одной из предыдущих статей.

Таблица выбора сечения проводов

Обратите внимание! Материал проводника с 2001 года перестал быть неизвестной величиной. С вводом в действие новых норм ПУЭ, для жилых помещений допускается применять только провода с медными проводниками. Обратите внимание еще и на то, что нормы ПУЭ устанавливают и минимально допустимые сечения для проводов разного назначения. Так, групповой провод не должен быть меньше чем 1,5 мм2, а ответвление к светильнику не может быть тоньше чем 0,75 мм2.

Определившись со способом монтажа и сечением провода, можно поговорить и о схеме монтажа. От группового автомата в распределительном щите наш групповой провод прокладывается до распределительной коробки. Здесь производятся подключения ко всем, или части электрических точек.

Если данная группа питает еще какие-то электроприборы, то групповой провод прокладывается до следующей распределительной коробки. Обычно на один групповой провод, имеется от одной до трех распределительных коробок. А уже от распределительной коробки, провод прокладывается непосредственно к розетке или выключателю.

Распределительная коробка

Несколько слов давайте скажем и о правилах монтажа проводки по дому. Если монтируется скрытая проводка, то групповой и распределительные проводники, прокладываются в так называемых штробах. Их выбивают в стене, потолке или стяжке пола.

При этом запрещается использовать для монтажа проводки температурные швы между плитами. После монтажа, провод должен заштукатуриваться слоем не менее 1 см.

Если монтируется открытая проводка, то она прокладывается в коробах либо трубах по поверхности стен или потолка. Иногда для этого используют плинтуса, но это должны быть специальные плинтуса, выполненные из материалов, не поддерживающих горение. Обычно групповые линии монтируют на высоте 10 – 20 см от потолка, со спусками к розеткам и выключателям.

Открытая проводка

Отдельные правила монтажа имеются для таких помещений как ванная комната (см. Электропроводка в ванной: как проложить правильно), парные, бассейны и другие, особо влажные помещения. Для них, кабель для проводки в доме не должен иметь металлической брони. В таких помещениях не должно быть распределительных коробок, а сама компоновка электрических точек должна отвечать определенным требованиям.

Отдельные требования предъявляются и к наружной проводке. Это и монтаж по фасаду дома, и правила по обустройству воздушных линий, и нормы прокладки кабельных линий под землей. Вообще, наружная проводка — это отдельная тема для разговора, и мы ее уже разбирали в предыдущих статьях на нашем сайте.

Теперь что касается места установки распределительных коробок. Обычно их монтируют над выключателем. А выключатель освещения комнаты согласно норм ВСН 59 – 88 следует устанавливать на стене в 10 – 20 см от входа со стороны дверной ручки. Соответственно, распределительная коробка монтируется над выключателем на высоте 10 – 20 см от потолка. Диаметр распределительной коробки зависит от количества подключений и не нормируется.

Монтаж проводки в жилых помещениях

Что касается норм установки электрических точек. Где устанавливается выключатель, мы уже сказали. А высота его установки составляет 60 – 80 см от пола.

Розетки должны устанавливаться в местах удобных для их обслуживания. Поэтому, розетки для подключения бытовых приборов можно расположить на высоте 20 см от пола. А для подключения кондиционера или вытяжки в кухне — на высоте 20 см от потолка. Главное требование — не размещать их ближе чем в 60 см от запорной арматуры по воде или отоплению.

Вывод

Как видите, даже обычная замена проводки в доме — это достаточно трудоемкое, и требующее качественной подготовки занятие. И чем качественней вы выполните подготовительные мероприятия, тем меньше проблем возникнет в процессе монтажа и эксплуатации.

Поэтому, прежде чем приступать непосредственно к работе, советуем вам тщательно ознакомиться со всеми этапами работ. Тем более, что правила монтажа для каждой отдельной комнаты достаточно доходчиво и дотошно описаны на страницах нашего сайта.

Wiring A Home Ethernet Network-(Practical Beginners Guide)

Хотя создание проводной сети Ethernet не требует больших затрат, это отнимает много времени, включает базовые навыки самостоятельной работы и создает беспорядок.

Именно поэтому лучше всего это делать, когда у вас совершенно новая постройка или капитальный ремонт.

Существует множество способов расширить существующую сеть без сверления отверстий в стенах и прокладки кабелей Ethernet. Посмотрите, как расширить домашнюю сеть.

Однако для тех из вас, кто думает о том, чтобы сделать это, или сделать это самостоятельно, я собрал эти исследовательские заметки, которые могут помочь.

Начало работы

Первая и самая важная часть — это создание плана. Вам нужно будет учесть:

• Будет ли у вас центральная точка распространения? и Где он будет расположен.
• Сколько комнат вы будете подключать?
• Каковы маршруты проводки?
• Сколько розеток (выходов Ethernet) в каждой комнате?
• Расположение сокетов?
• Ethernet-кабель — кабель Cat5, 6 или 7? (рекомендуется категория 6)
• Будете ли вы использовать патч-панель?
• лучший способ проложить кабель Ethernet?

Далее вам нужно составить список того, что вам понадобится.

• Основные инструменты напр. сверла и т. д.
• Сетевые инструменты для обжима кабелей.
• Ethernet-кабель UTP (Cat 5, 6 или 7)
• Гнезда и соединители концевые.
• Ethernet-коммутатор или коммутаторы.

Ref : Каковы требования к домашней сети?

Обзор сетевых компонентов

9Кабель 0047 — Для домашних сетей кат. 6 , пожалуй, лучший выбор на сегодняшний день. CAT 7 (последняя версия) экранирована, что усложняет установку.

Одножильный и многожильный кабель – См. здесь. Для магистральных кабелей используйте сплошные кабели.

Разъемы RJ45 — Заканчивает кабель и подключается к компьютеру/переключателю/розетке.

Настенная розетка – Подключает кабель в помещении и подходит для разъемов RJ45 .

Настенные лицевые панели – Настоящие настенные розетки.

Гнезда Keystone Это гнездовые соединители, которые обычно монтируются в настенную панель или коммутационную панель. Они являются частью настенной розетки,

кабеля или шнура.

Сочетание кабелей Cat5, разъемов, кабелей Cat 6 и разъемов Keystone. – По общему мнению, это должно работать, но постарайтесь этого не делать. Например: кабель Cat6 имеет более толстый медный провод и изоляцию, и разъемы Cat6 сделаны с учетом этого.

Типы коммутационных панелей и настенных розеток

Настенные розетки и коммутационные панели старого типа имели проводные соединения как часть розетки/панели, тогда как более новые, как правило, имеют отверстия для штекерных разъемов. Если вы посмотрите пару видео, вы увидите эти два типа.

Варианты подключения домашнего Ethernet

Существует два основных варианта подключения, как показано на приведенной выше схеме подключения.

Кабели от всех настенных розеток можно вывести в центральное место. Этот вариант показан в большинстве видеороликов о домашней проводке на Youtube.

Другим вариантом является использование нескольких переключателей, возможно, по одному на этаже, и подключение этих переключателей к центральному месту.

Это приводит к потенциально более медленной сети, но этот вариант выбирается, когда кабель прокладывается не внутри стены.

Что находится в центральной локации

Здесь все кабели от каждой из комнатных розеток собираются вместе и подключаются к выключателю.

У вас есть два варианта концов кабеля:

• Провод в патч-панель (наиболее профессиональный)
• Подсоедините разъем RJ-45.

Использование патч-панели обеспечивает большую гибкость, но, вероятно, является излишним в очень маленькой сети.

Вам нужна патч-панель?

Центральное расположение, скорее всего, будет содержать ваш маршрутизатор ISP (кабельный модем), но не обязательно.

Примечания:

Пометьте кабели на конце в центральном месте, чтобы знать, к какой комнате и какой розетке они подключены.

Стандарты проводки

Это то, какой цвет кабеля подключается к какому контакту на разъемах.

Используются два стандарта проводки ( 568A или 568B –wiki ). Вы должны выбрать один и использовать его последовательно везде.

568A чаще встречается в Европе и странах Тихоокеанского региона

568B чаще встречается в США.

Пример сметной стоимости

2-х этажный дом. 4 комнаты по 2 розетки на комнату (всего 8 двойных розеток).

• Длина кабеля около 12 м до каждой розетки
• 16 прогонов = 192 м
• 8 настенных пластин
• 16 трапецеидальные домкраты
Коммутатор
• минимум 16 портов, но предпочтительнее 24 порта.
• Патч-панель 2*24 панели с портами позволяют расширять — Опционально
• Разъемы RJ45
• Соединительные соединительные кабели *16  или *32 (с использованием коммутационной панели)

Если настенные панели имеют две клеммы, то это означает, что разъемы для кабелей и трапецеидальных искажений удваиваются?

Кабель 2*100 м рулонов по 37 фунтов стерлингов каждый = приблизительно 74 фунта стерлингов
Настенные пластины *8 по 4 фунта стерлингов каждый = 32 фунта стерлингов
Домкраты Keystone *16 по 8 фунтов стерлингов за 8 упаковок = 16 фунтов стерлингов
соединительные кабели *16 по 8 фунтов стерлингов за упаковку 5 – 32 фунта стерлингов
Промежуточная сумма = приблизительно 154 фунта стерлингов
Дополнительно
Патч-панель*2 (24 порта) по 22 фунта стерлингов каждая = 44 фунта стерлингов
соединительных кабелей (0,3 м) *16 по 8 фунтов стерлингов за упаковку из 5 – фунтов стерлингов 32
Итого 230 фунтов стерлингов
Другие дополнительные принадлежности, которые могут потребоваться:
Инструменты для вырубки и обжима, кабельные стяжки, сверла и т. д.

Полезные видеоролики

Разъем Keystone и настенная панель

Как подключить настенную розетку

На видео показана стенная розетка с кабельными наконечниками на задней панели

Подсоединение кабеля CAT5 и CAT 6 с помощью разъемов RJ092

Следует ли использовать категорию 5, 6 или 6A Первые несколько минут этого видео объясняют разницу.

Прокладка кабеля

В новостройке это просто, но в существующем доме без капитального ремонта это непростая задача. Если вы думаете об этом, то это видео покажет вам, как использовать инструменты для ловли троса.

Настенная пластина и патч на стену и патч -панель

Сплошной кабель

Коммутатор для монтажа в стойку

На приведенном ниже снимке экрана показан коммутатор TP-Link для монтажа в стойку.

Размеры коммутатора TP-Link составляют 18 x 44 x 4,4 см, что означает его высоту 1U

Вот хороший видеоукладчик кабеля и проводка в стойке

Общие вопросы и ответы

В- Как далеко я могу проложить кабель Ethernet от маршрутизатора или коммутатора?

A- 100 метров

В-Сколько розеток или розеток Ethernet в комнате?

A- Минимум 2

В- Как лучше всего провести кабель Ethernet через дом?

A- Через чердак или подполье.

В. Можно ли прокладывать кабели Ethernet рядом с силовыми кабелями?

A-В идеале вы не должны, но часто должны, но старайтесь, чтобы длина была короткой, и постарайтесь разделить их примерно на 8 дюймов, если это возможно, и по возможности используйте экранированный кабель. см. Можно ли проложить кабель Ethernet рядом с электрическим кабелем?

Каталожные номера

• Прокладка кабеля внутри дома
• Как подключить проводку вашего дома к Cat5 или 6
• Подключение домашней сети с нуля

Связанные руководства

• Скорости домашней сети
• Настройка домашнего маршрутизатора
• VLAN в домашних сетях
• Питание через Ethernet

Пожалуйста, дайте мне знать, если вы нашли это полезным

[Всего: 29 Среднее значение: 4,4]

Как подключить ваш дом с помощью Ethernet-кабеля Cat5e или Cat6

Хотя беспроводная связь проще для многих людей, благодаря совместному использованию мультимедиа , пропускная способность в домашней сети и паранойя по поводу безопасности беспроводной сети, вы можете использовать проводное решение для домашней сети. Наличие проводной сети дома позволяет вам иметь частную высокоскоростную сеть для доступа в Интернет, обмена файлами, потоковой передачи мультимедиа, онлайн-игр, IP-камер безопасности и многого другого.

Этот пост перепечатан из Instructables .

Вот пошаговое руководство по подключению дома кабеля Ethernet Cat5e или Cat6. (Если вы не уверены в разнице между ними, ознакомьтесь с этим постом.)

Шаг 1: Первоначальные соображения и планирование

Существуют определенные соображения по проектированию, которые необходимо учитывать в зависимости от ваших потребностей.

1. В каких комнатах мне нужен провод? У меня есть квартира с двумя спальнями, поэтому я знал, что обе спальни должны быть подключены к проводам. У меня также есть ниша для телевизора, где находится мое кабельное телевидение, так что мне показалось, что это хорошее место для проводки (особенно для таких вещей, как игровые приставки). Имея кабельное телевидение в каждом из этих мест, казалось логичным относиться к сети так же.
2. Сколько портов мне нужно в каждом месте? С несколькими игровыми консолями и сетевым проигрывателем Blu-Ray, подключенным к моему телевизору, я знал, что мне нужно как минимум три соединения позади моего телевизора. Поскольку настенные панели поставляются в конфигурациях с 1, 2, 4 и 6 разъемами (для одиночной группы), я выбрал 4. Зачем прокладывать один кабель, когда почти так же легко проложить 4, верно? Вместо того, чтобы менять количество, я просто провел 4 точки в каждом месте, чтобы обеспечить максимальную гибкость без необходимости использования локальных (внутри комнаты) коммутаторов. Три местоположения с четырьмя портами в каждом = всего 12 портов.
3. Где лучше всего разместить дистрибуцию? Для меня логичным местом была моя прачечная, потому что мое кабельное телевидение уже входит в нее и делится на каждую комнату. Важно отметить, что мой интернет входит в дом (по кабелю) и здесь, поэтому, если я перенесу сюда свой кабельный модем, он сможет обеспечить доступ в Интернет для всей сети. Еще одна вещь, которую следует учитывать, — это количество места, необходимое для установки полки для размещения сетевого оборудования.
4. По какому пути должны идти кабели? Вероятно, это самое сложное соображение. Для меня моя квартира находится на втором (верхнем) этаже, и у меня есть доступ к моему чердаку. Мое кабельное телевидение распространяется через чердак, поэтому мне показалось хорошим решением провести через него и мою домашнюю сеть. Для одноэтажных домов с подвалом подвал может быть лучшим путем. Для многоэтажных домов вам, возможно, придется проявить творческий подход. Снаружи может быть вариант, или через старый желоб для белья. (Я не буду подробно рассматривать все возможные варианты, а только свои собственные обстоятельства.) Другим соображением, связанным с кабельным трактом, является длина кабеля. Максимальная длина кабеля для скорости до гигабита по медному кабелю UTP составляет 100 метров (~300 футов). Это должно обеспечить достаточную гибкость для большинства домашних приложений, но хорошо знать об этом ограничении.
5. Какая скорость сети мне нужна? В основном это будет играть роль в выборе переключателя. Я использовал коммутатор на 10 Мбит/с, потому что получил его бесплатно, и он по-прежнему быстрее, чем у большинства домашних интернет-соединений (вероятно, вы можете купить действительно дешевый — возможно, даже бесплатный — в магазине подержанных компьютеров). Но если вы собираетесь что-то делать по сети — например, играть в игры, передавать файлы между компьютерами или что-то в этом роде — мы определенно рекомендуем приобрести гигабитный коммутатор. Если вы покупаете новый коммутатор, в наши дни он не так уж и дорог, поэтому нет особых причин не переходить на гигабит.

Далее, инструменты и материалы!

Шаг 2: Необходимые инструменты и материалы (и стоимость)

Ваши инструменты и материалы (и стоимость) могут сильно различаться в зависимости от ваших потребностей и того, что у вас уже есть. Я позаимствовал много следующих инструментов, но вот очень простая примерная разбивка:

Инструменты

• Инструмент для обжима Ethernet (только если вы надеваете заглушки на концы). Стоимость: 13 долларов на Amazon.

• Дрель (в первую очередь для сверления верхних панелей стен, но также ускоряет завинчивание). Стоимость: варьируется (у меня уже был один).
• Лопатка или кольцевая пила (размер зависит от того, сколько кабелей вы прокладываете). Стоимость: обычно около 20 долларов.
• Остроконечная ручная пила (облегчает вырезание отверстий для монтажных коробок/настенных пластин). Стоимость: обычно около 15 долларов.
• Прочная бечевка или рыболовная лента. Стоимость: 30 долларов на Amazon.

• Устройство для изготовления этикеток (дополнительно).
• Карандаш.
• Маркер типа Sharpie.
• Линейка.
• Искатель шпилек. Стоимость: 13 долларов на Amazon.

• Инструмент для вырубки (дополнительно). Вместо этого я использовал маленькую отвертку.
• Ноутбук или кабельный тестер (для проверки каждой капли). Я использовал свой ноутбук.

Материалы

• 1000-футовая катушка Cat5e или Cat6, рекомендуется Cat6 (более или менее в зависимости от ваших потребностей). Стоимость: 105 долларов на Monoprice.
• Модифицированные одноместные коробки (такие, которые крепятся к гипсокартону, открытая задняя часть). Стоимость: 0,25 доллара за штуку.
• Гнезда и пластины RJ45 (возьмите то, что вам нужно, возможно, дополнительные или два). Стоимость: 0,35 доллара за тарелку; 14 долларов за 12 валетов.
• Вилки RJ45 (дополнительно). Стоимость: 5 долларов за 10,

• Пластиковая втулка (дополнительно, придает кабелю профессиональный вид). Стоимость: 0,60 доллара США.
• Патч-панель (дополнительно, еще один профессиональный штрих). Стоимость: 33 доллара и выше на Amazon (я вытащил его из мусорного бака на работе).

• Коммутатор Ethernet. Стоимость: 32 доллара за 8-портовый гигабитный коммутатор.

• Маршрутизатор (дополнительно, может потребоваться вашему интернет-провайдеру). У меня уже был один, и у большинства из вас, вероятно, тоже будет.
• Застежки-липучки для прокладки кабеля (дополнительно). Стоимость: 3 доллара за рулон.
• Короткие соединительные кабели (дополнительно). Стоимость: 5 долларов, но зависит от длины.

Теперь, когда у нас (надеюсь) есть все необходимое, давайте установим настенные пластины!

Шаг 3. Установите настенные пластины

На изображении выше: Кабель и новые кабели Ethernet проходят по стене в одном и том же месте между стойками. Обратите внимание на дополнительную длину кабеля на случай ошибки!

Поскольку я знал путь, по которому шло мое кабельное телевидение, и оно находилось во всех тех же местах, где я хотел иметь свои разъемы Ethernet, я просто нашел свои разъемы кабельного телевидения для начала. Используя искатель шпилек, я смог определить, на какой стороне кабельного разъема находится шпилька. Стойки расположены на расстоянии 16 дюймов друг от друга почти во всех домах, и я знал, что хочу, чтобы мой Ethernet проходил в том же отверстии в стене, что и кабельное телевидение.

После того, как вы решили, где установить ящик, вам нужно провести на стене линии, соответствующие размеру нового ящика, и вырезать крепление остроконечной ручной пилой. Остроконечная пила должна быть в состоянии довольно легко протолкнуть сухую стену без необходимости сверлить стартовые отверстия.

После того, как вы проделали отверстие в стене, вы можете вставить одинарную коробку в отверстие и прикрутить зажимы, удерживая ее на месте, прижав к задней части сухой стены. Повторите это для каждого места, куда вы хотите бежать.

На фото вверху: отверстие для втулки. Это приятный профессиональный штрих.

Пока не будем снимать настенные пластины.

В это время вы также захотите прорезать дыру в стене в распределительной комнате. Здесь нужно вырезать отверстие, в которое войдет пластиковая втулка.

Далее: мы можем проложить кабели.

Шаг 4: Измерьте и проложите кабели

На фото вверху: отверстие, просверленное в верхней пластине стены. Веревка упала с привязанным к ней болтом, чтобы я мог натянуть тросы.

Это можно сделать несколькими способами. Вы можете оценить, измерить по планам этажей, запустить один и т. д. Я использовал метод запуска одного. Чтобы найти длины, необходимые для каждой прокладки, я протянул по одному кабелю в каждую комнату из распределительной, вытащил его и сделал еще три таких же. После этого можно запускать все четыре вместе. Вы также захотите пометить оба конца каждого кабеля маркером. Таким образом, вы можете пометить порты на обоих концах.

Прежде чем вы сможете это сделать, вам нужно просверлить верхние пластины стены, чтобы вы могли пропустить кабели в стены, где вы прорезали отверстия. Найти правильное место для сверления в верхней пластине (чтобы убедиться, что вы получите правильный 16-дюймовый зазор между шпильками) может быть сложно. Это еще одна причина, по которой я решил использовать коаксиальные кабели для кабельного телевидения. Я проследил кабельное телевидение. через этот чердак, а затем просверлил новые отверстия в верхней пластине рядом с отверстиями для кабельного телевидения. Для этого вам понадобится мощная дрель и либо коронка, либо коронка. Кольцевая пила проще, но коронка дешевле. . Я использовал лопастное сверло 1 1/4 дюйма, и его было трудно контролировать, и время от времени сверло напрягалось. Вы также можете просверлить несколько небольших отверстий и использовать по одному для каждого кабеля, хотя это немного усложняет их прокладку, поскольку вы не можете скрепить жгут вместе.

После того, как вы просверлите верхние отверстия, вы можете протянуть кабель, чтобы измерить его длину для каждого прогона, затем отрезать еще три одинаковых отрезка за один прогон и повторно протянуть кабели. Не забудьте сделать их достаточно длинными, чтобы у вас не было лишних деталей после зачистки и обжима. Всегда легко заправить лишнюю длину в стену.

Далее: подключение.

Шаг 5. Подсоедините провода к разъемам и коммутационной панели

На изображении выше: схема разъема RJ-45.

Теперь, когда у нас есть кабели, мы можем проложить кабели к коммутационной панели и к разъемам. В материалах я отметил, что патч-панель не обязательна. Вы можете вывести необработанный кабель прямо из стены, надеть на него вилку RJ-45 и подключить непосредственно к коммутатору. Но для стационарной установки я считаю гораздо более профессиональным установить патч-панель.

На фото вверху: Кабели пробиты до задней части коммутационной панели.

Это довольно просто. Большинство патч-панелей и разъемов имеют схемы с цветовыми схемами проводов для общих стандартов проводки T568A и T568B. Честно говоря, я не знаю, будет ли работать любой из них. Раньше я видел букву «A», используемую для ISDN, но, взглянув на цветовую шкалу T568B, я узнал, что она такая же, как тонны коммутационных кабелей, которые я делал раньше. Так что я пошел с ним. Убедитесь, что вы используете то же самое на обоих концах. Вы можете использовать перфоратор или маленькую отвертку, чтобы пробить отдельные провода.

После подключения всех кабелей можно прикрепить коммутационную панель к стене и вставить разъемы в соответствующие настенные пластины на других концах. Вы также можете прикрутить настенные пластины к монтажным коробкам.

На фото вверху: короткие соединительные кабели до коммутатора. Алюминий — это дно полки, на которой стоит переключатель.

Теперь мы можем убедиться, что все работает!

Шаг 6. Проверьте соединения

На фото выше: тестирование 1,2,3…

Прежде чем приступить к подключению большинства сетевых компонентов, необходимо проверить все соединения, чтобы убедиться, что все работает. Это можно сделать несколькими способами. Если у вас действительно есть сетевой тестер, то вы, вероятно, знаете, что делаете. Ты сам по себе. Метод, который я использовал, был немного другим.

Я подключил короткий коммутационный кабель от коммутационной панели к каждому порту коммутатора и включил его. Поскольку это управляемый коммутатор, я установил для каждого порта значение «вверх/вверх» и «автоматическое согласование». Неуправляемые коммутаторы не нужно будет ничего настраивать.

Следующий шаг — взять еще один соединительный кабель и ноутбук и подключить его к каждому порту в каждой комнате. Проверьте коммутатор после каждого порта и убедитесь, что индикатор «link» горит. Возможность установить соединение проверяет физический уровень (т. е. отсутствие оборванных проводов, все тугие обжимки, отсутствие перекрещенных проводов), а также уровень канала передачи данных (т. е. согласование между сетевой картой и портом коммутатора). Никакой IP-адресации или чего-либо необходимого для тестирования.

На фото выше: Аккуратные и чистые этикетки для каждого порта на самом деле идут туда, куда заявлено. MB = главная спальня, SB = вторая спальня и т. д.

Это также хорошее время, чтобы убедиться, что ваши маркировки совпадают на обоих концах. Например, вы можете убедиться, что «Порт 2 главной спальни» на вашей коммутационной панели действительно подключен ко второму порту в главной спальне.

Теперь к Интернету и не только!

Шаг 7. Подключитесь к Интернету

На фото вверху: Кабель разделяется на: 1. Основной телевизор, 2. Кабельный модем, 3. Второй разветвитель Второй разветвитель идет в каждую спальню Меня меньше беспокоит ухудшение сигнала там, но линии достаточно короткие, чтобы я не не нужны усилители

Теперь, когда у нас есть эта модная сеть, мы хотим подключить ее к Интернету, верно?

Во-первых: настройка кабельного модема. Поскольку я переместил свой кабельный модем из моей второй спальни (офиса) в распределительную комнату, мне нужно было изменить способ разделения кабеля. Вместо того, чтобы основной кабель в доме был разделен на три части, я разделил его немного по-другому. Сначала развожу входящий кабель тройным разветвителем: один к основному телевизору, один к двухстороннему разветвителю для ТВ в спальнях, а другой к кабельному модему. Я подключил сплиттеры с помощью бочкообразного разъема «папа-папа».

Теперь, когда кабельный модем находится в нужном месте, мы можем продолжить настройку сети. В зависимости от вашего интернет-провайдера некоторые из этих настроек могут отличаться. (Я собираюсь обсудить специфику только своей среды, но по возможности буду давать советы другим.)

Из порта Ethernet кабельного модема я подключился к «Ненадежному» порту на моем маршрутизаторе/брандмауэре. Из «доверенного» порта я подключился к первому порту коммутатора на моем коммутаторе. Если он есть на вашем коммутаторе, вместо этого подключите его к порту с надписью «Uplink». В зависимости от коммутатора или кабельного модема и/или маршрутизатора вам могут понадобиться (или уже есть) перекрестные кабели для этих подключений. Теперь, когда мой маршрутизатор/брандмауэр настроен как DHCP-сервер, я могу предоставить каждому порту доступ к Интернету. Кроме того, вся моя сеть защищена от внешнего доступа брандмауэром.

На фото вверху слева: брандмауэр, кабельный модем, беспроводная точка доступа, 24-портовый управляемый 100-мегабитный коммутатор, система управления кабелями и коммутационная панель.

Хотя это не является неотъемлемой частью данного руководства, я также подключил точку беспроводного доступа к своему коммутатору, чтобы иметь доступ к беспроводной сети. Поскольку моя беспроводная сеть зашифрована и имеет фильтрацию MAC-адресов, я чувствую себя комфортно с ней на «доверенной» стороне моего брандмауэра. Если бы по какой-то причине я хотел предоставить открытый беспроводной доступ, но при этом защитить свою сеть, мне понадобилась бы другая конфигурация соединений. (Я не буду вдаваться в подробности этих изменений, но я хотел отметить их в зависимости от целей вашей сети и того, как они могут включать беспроводной доступ.)

Таким образом, мой брандмауэр получает мой единственный статический IP-адрес от кабельного модема моего интернет-провайдера. Он также действует как маршрутизатор и предоставляет IP-адреса DHCP всем другим хостам в моей частной сети через коммутатор и кабели, которые мы только что установили.

Что, черт возьми, нам теперь с ним делать?!? СЛЕДУЮЩИЙ!

Шаг 8.

Заставьте своих друзей-гиков пускать слюни с помощью этих крутых опций

Есть несколько крутых дополнений, которые вы можете добавить в свою домашнюю сеть, и ваши друзья-гики вызовут зависть.

1. Файловый сервер или NAS. Я добавил и смонтировал файловый сервер высотой 1U в комнате распространения, на котором хранятся все мои мультимедиа. Это включает в себя зеркальный RAID с 1 ТБ хранилища для музыки, фильмов, телешоу и т. д. (RAID — это , а не для резервной копии, но я чувствую себя лучше, не теряя свои медиафайлы, если жесткий диск делает дамп). С этим я могу транслировать media на любые компьютеры в моей сети! Устройство NAS SOHO, такое как Netgear ReadyNAS, также хорошо работает здесь, но я обнаружил, что их сетевая производительность (устройств NAS, а НЕ ReadyNAS, о котором я слышал, составляет 9).0325 tha’ bomb ) не приближается к гигабитным скоростям, которые могут поддерживать их сетевые интерфейсы. *Примечание редактора: узнайте, как превратить старый компьютер в NAS здесь .

2. XBMC. У меня есть оба моих Xbox (да, оригинальные, нет 360 , но ) софтмодифицированные с загруженным на них XBMC. Они также оснащены удаленными DVD-ресиверами для Xbox, поэтому я могу управлять ими с Harmony. Это позволяет мне транслировать все мультимедиа с моего сервера на любой из моих телевизоров! Больше не смотрю Hulu или другие медиа, ограниченные только экранами моего компьютера.

*Примечание редактора: узнайте все, что вам нужно знать о создании крутого медиацентра XBMC здесь .

3. Гигабитный коммутатор. Я уже упоминал об этом раньше, но переход на гигабитный коммутатор позволяет сверхбыстро обмениваться файлами между машинами в вашей домашней сети. Это, наверное, излишество, но Bugatti тоже, и мы все хотим иметь такой. Если вы не можете позволить себе одну с достаточным количеством портов для всей вашей сети, вы можете разделить две сети. С помощью патч-панели вы можете подключить порт один и два из каждой четырехпортовой точки к гигабитному коммутатору, а два других — к более медленному коммутатору. Но да ладно, вы могли бы спустить деньги и получить всю эту ерунду!

4. Видеорегистратор где угодно. С настроенным файловым сервером вы также можете установить в него кучу карт DVR. Каждая карта может записывать различные шоу с вашего кабеля и сохранять их на файловом сервере. Затем вы можете смотреть записанные передачи на любом телевизоре в вашем доме с помощью XBMC. Предполагая, что вы настроили маршрутизацию и/или VPN-доступ, вы можете получить доступ к этим шоу с ноутбука с приличной пропускной способностью 90 325 из любого места 90 328.

*Примечание редактора: не знаете, какой ТВ-тюнер подойдет для вашего цифрового видеорегистратора, сделанного своими руками? Мы можем помочь .

5. IP-телефоны. Некоторые производители выпускают IP-телефоны, которые могут подключаться к Интернету. У кого еще есть домашний телефон!?! Но если он вам нужен, по крайней мере, вы можете пропустить счет телефонной компании.
