Теплый пол для загородного дома: типы и устройство
По сравнению с привычными способами дачного отопления — печным или радиаторным, у системы теплого пола много плюсов. Она:- не занимает полезной площади,
- невидима,
- бесшумна,
- не создает сквозняков,
- электро- и пожаробезопасна,
- обеспечивает комфортный температурный режим (+24…+26°C у ног и +20…+22°C — на уровне головы).
Теплый пол — хорошее решение для загородного дома
В целом это хорошее техническое решение для загородного дома. Давайте разберемся в его видах и особенностях.
Ads byДля чего нужен теплый пол?
В России при обсуждении разных жизненных вопросов принято выяснять, как эти же проблемы решаются на Западе. Позволим и мы себе обратиться к высокоразвитой части западного мира — Скандинавии, чей климат по суровости близок к нашему. Шведы, финны и норвежцы почти половину строящихся домов оснащают безрадиаторными системами лучистого обогрева
А ведь скандинавов не заподозришь в склонности к транжирству, тем более когда речь идет об энергии и расходах на нее. Теплые полы могут быть как вспомогательной, так и основной системой отопления. Они незаменимы, когда приходится «идти на компромисс» с батареями при расстановке мебели — например, если отопительная «гармонь» не дает поставить на запланированное место шкаф или кровать. На кухне они сохраняют напольное покрытие сухим, спасая его от излишней влаги, которая приводит к образованию плесени. То же самое можно сказать и о ванной с туалетом, а также о прихожей, где в дождливую погоду бывает мокро от обуви и зонтиков.
Серьезный козырь теплых полов — неизвестный ранее в дачных домах уровень комфорта, когда по дому можно разгуливать босиком, не опасаясь подхватить простуду.

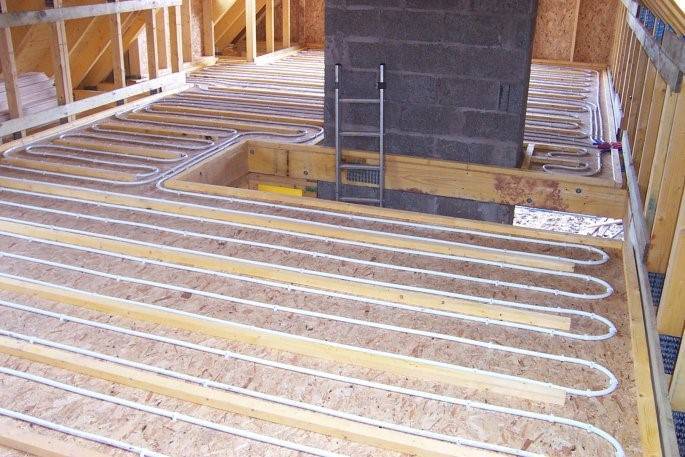

На переднем плане — трубопровод теплого пола. Фото: Uponor
Какие родители откажутся от гарантированного спокойствия за свое чадо, которое шлепает по дому без носков и не шмыгает носом после этого?
Типы теплого пола
Пол с подогревом бывает трех типов:- Электрический.
- Водяной.
- Комбинированный (этот тип меньше всего распространен, и рассматривать его детально мы не будем).
1. Электрический теплый пол
Основные компоненты электрической версии — нагревательный кабель и управляющий терморегулятор. Кабель монтируется в цементно-песчаную стяжку или непосредственно под напольную плитку (или другое покрытие).Укладка электрического теплого пола
Таким образом весь массив пола превращается в лучистый обогреватель с приятной для ног температурой, которая на 2-3°C выше температуры воздуха. Тут необходимо отметить, что сам воздух при этом не пересушивается.
Итак, в электрическую схему теплых полов входят:
- нагревательная секция кабеля,
- аппаратура управления (термостат с датчиком температуры),
- крепежные элементы (монтажная лента, гофрированная пластиковая трубка)
- теплоизоляция.
Двухжильные и одножильные нагревательные секции снабжены двухслойной изоляцией, защитным экраном и герметичными муфтами. Сплавы, из которых выполнен нагревательный элемент, исключают любые типы коррозии. Обычная гарантия на нагревательный кабель — 15 лет. Отмечу, что есть и более совершенные типы кабеля — экранированный и даже бронированный.Обязательный элемент схемы такого отопления — термостат с датчиком температуры пола. Ведь одно из важнейших достоинств электричества вообще — удобство его регулирования. И в теплых электрических полах эта возможность использована в полной мере.
Регулятор внутренней температуры в помещении. Фото:Uponor
Здесь могут применяться как непрограммируемые термостаты, в которых желаемую температуру устанавливают вручную (ступенчато или плавно), так и программируемые, поддерживающие и регулирующие ее по заданному алгоритму.
Приборы последнего типа резонно применять как раз в загородных домах и на дачах, где проживают временно или куда приезжают периодически.
Конструкция такого пола достаточно проста, и качественно собрать его сможет даже непрофессионал.
2. Устройство водяного теплого пола
В этом случае источником тепла служит нагретая вода. Она отдает тепло, проходя по уложенным в напольной стяжке трубам.
Система водяного пола
Разумеется, чтобы водичка бежала в нужном направлении и была заданной температуры, придется снабдить систему и насосом, и регулирующей аппаратурой.
Трубопроводы для водяных теплых полов — это практически то же, что и кабель для электрических. В рабочий комплект входят:
- трубы,
- теплоизоляция,
- крепежные материалы,
- компоненты для устройства компенсационных швов,
- коллектор с фитингами для подключения труб к системе отопления.
В системах теплых полов используют металлопластиковые, полибутеновые и полиэтиленовые трубы.
Все они непроницаемы для кислорода, а это снижает коррозию отопительного оборудования, в частности котла.
Трубы поставляются в бухтах длиной от 50 до нескольких сот метров. Благодаря такой длине труба укладывается единой петлей, без каких-либо соединений. Есть несколько вариантов укладки рабочей петли: змейка, двойная змейка, спираль и спираль со смещенным центром.
Укладка петель трубопровода выполняется строго по проекту Фото:Uponor
Шаг укладки нагревательной трубы не должен превышать 30 см, иначе может получиться «температурная зебра» — неравномерный нагрев пола с чередованием теплых и холодных полос.
Потоком теплой воды управляет термостатическая и запорная арматура. Она устанавливается перед коллекторами на подводящей магистрали.
Коллекторная разводка утоплена в стеновую нишу. Фото:Uponor
Термостаты, устанавливаемые на распределительных коллекторах, отвечают за местную регулировку температуры в петлях.
«Сердце» всей системы — циркуляционный насос. Вместе с термостатической арматурой он образует смесительный узел.
Следует знать, что водяная схема возможна только в отопительных контурах с принудительной циркуляцией
Для энергоэффективного отопления загородных домов все чаще стали применять тепловые насосы. Эти удивительные энергосберегающие аппараты подают в отопительную сеть воду температурой около +35°C.
Выше — не могут. Это их отличительная черта. Конечно, этого не хватает для привычных радиаторов, «заточенных» под более высокую температуру теплоносителя. Напрашивается логичный вывод: при эксплуатации тепловых насосов целесообразно применять водяные теплые полы. Они просто созданы для работы в паре друг с другом.
Можно ли сравнивать электрическую и водяную системы по цене эксплуатации?
Если в первом варианте ее легко вычислить по оборотам диска бытового электросчетчика, то при водяной системе все зависит от того, какое топливо в ней используется:
- В случае электрокотлов стоимость эксплуатации обеих систем будет практически одинаковой.
- Если для подогрева воды используется котел на магистральном газе, такая система будет дешевле.
3. Комбинированная версия теплого пола
Эта схема не нашла широкого применения, однако тоже имеет место (чаще как интересные находки отечественных Самоделкиных).
Для подогрева теплоносителя (воды) здесь используется электроэнергия (ТЭНы), а в остальном это все та же система водяного теплого пола. Убежден, что такую схему можно удачно использовать в отдельно стоящих постройках: например, в гаражах.Нюансы установки
Долговечность и надежность теплого пола зависят не только от комплектующих, но и
Для стяжек традиционно используют цементно-песчаный раствор или пескобетон
В продаже есть и специально разработанные для этих целей сухие смеси с пониженным линейным расширением при нагреве.
Толщина стяжки под кабель должна быть не меньше 30 мм, иначе слой будет непрочным.
Бетон вообще не любит тонких конструкций, и теплый пол не исключение. При верной толщине стяжки тепло растекается по всей площади равномерно, без образования «температурной зебры».
Бетонирование трубопровода комбинированного теплого пола
Для водяного пола толщина стяжки должна составлять не менее 50 мм. Добавляемый в смесь пластификатор позволяет уменьшить ее до тех же 30 мм.
Чтобы снизить теплопотери — а значит, и расходы на отопление, — специалисты советуют уложить на черновой пол слой теплоизоляции, не дающей усадки от температуры. Действительно, зачем попусту отапливать подпольное пространство?
Следующий шаг — укладка тепловыравнивающего экрана (алюминиевой фольги), который обеспечит равномерное распределение тепла по всему полу и не даст нагревательному компоненту вдавливаться в слой теплоизоляции.
Чтобы слой бетона прочно соединился с основанием, при заливке рекомендуется оставить в нем небольшие сквозные отверстия.
Они попутно ускорят высыхание покрытия. Известны случаи, когда чересчур торопливые пользователи включали «сырую» систему теплого пола в надежде, что тогда бетон скорее затвердеет.
Другое дело — проверить целостность электрокабеля. Этим можно заняться уже на 3-4 день после заливки, ненадолго включив нагрев пола. А лучше (и грамотнее) сделать это тестером. Однако не у каждого владельца дачи он есть в хозяйстве.
4. Простой вариант теплого пола без стяжки
Существуют и более простые варианты теплого пола. Например, для его создания без стяжки используется «теплый мат».
Укладка электрического мата
В этой схеме нагревательный кабель уже закреплен на пластиковой сетке с заданным шагом и рассчитан для укладки на определенную площадь. Если надо обогреть помещение побольше, применяют несколько нагревательных секций.
Такие маты оптимально подходят для дачных санузлов и кухонь.
Если напольным покрытием будет керамическая плитка, то толщина пола по «матовой» технологии увеличится всего на 0,5-1,0 см.
В заключение
Теплый пол под ногами — это реальный, вполне доступный комфорт сегодняшнего дня. Причем его успешно применяют для обогрева не только жилых комнат, но и закрытых террас или веранд, а также теплиц.
Установка теплого пола для теплицы
Однако в загородном доме такой способ отопления следует рассматривать скорее не как основной, а как вспомогательный. Прежде чем решиться на него, надо все подсчитать и убедиться в том, что ваша дача обладает энергетическими резервами для его эксплуатации. Так, например, электрический пол потребует несколько дополнительных киловатт мощности. В случае использования водяных полов заметно возрастет нагрузка на котельное оборудование. То есть применение рассмотренных выше инженерных систем требует взвешенного, продуманного подхода и добросовестного исполнения.
И тогда у вас всегда будут «ноги в тепле».
Загляните и в другие материалы по теме обустройства теплого пола. Чем больше различных вариантов вы рассмотрите, тем проще будет определиться с выбором оптимального именно для вас:
- Пленочный теплый пол на даче: 8 шагов от задумки до результата
- Тёплый пол как способ отопления: практика
- Как выбрать и смонтировать теплый пол
Электрический теплый пол | Danfoss
Электрическое отопление
Что такое общее отопление?
Полное отопление, также называемое первичным отоплением, означает, что электрический подогрев пола используется как единственный источник тепла в доме. Электрические теплые полы — это эффективная система отопления, которая может легко обогреть ваш дом как единственный источник тепла. Электрическая система полного отопления предназначена для покрытия общих потерь тепла и обеспечения полного обогрева.
Греющие кабели DEVIflex™ / ECflex для внутренних помещений обычно укладываются в нижнюю часть железобетонного слоя толщиной не более 5 см.
Существуют ли ограничения на то, какую мебель я могу поставить поверх моей системы подогрева пола?
Теплый пол основан на неограниченном количестве производимого тепла. Если его ограничить, это может вызвать «горячие точки» и, в худшем случае, обесцветить пол. Такие вещи, как кресла-мешки, матрасы, уложенные прямо на пол, могут вызвать проблемы. Любой объект, который позволяет воздуху двигаться под ним, в порядке.
Как долго нагревается система отопления?
Это зависит от различных факторов, таких как:
- Какая система была установлена и где (под плиткой или в перекрытии)?
- Тип уложенной стяжки?
- Глубина стяжки пола?
Время прогрева может составлять от 30 минут для внутреннего нагревательного мата, уложенного под плитку, до 5–7 (или более) часов для системы хранения в плите.
Обогрев ванных
Нужно ли менять напольное покрытие, если я хочу установить в ванной электрический теплый пол?
Простое и чистое решение, такое как нагревательный мат, дает возможность оставить старый пол, не снимая его и не создавая ненужного беспорядка.
Мысли о разбитых полах и бегающих по дому мастерах раньше были достаточными для большинства людей, чтобы просто отказаться от мысли о подогреве ног и полов.
Сегодня не нужно дрожать, думая о подогреве пола. Вы можете получить теплый пол без затрат, грязи и суеты, связанной с разрушением старого пола.
Толщина нагревательного мата составляет от 2,3 до 4 мм, в зависимости от типа. Поэтому его можно легко установить непосредственно на существующий пол, будь то бетон, дерево или даже старая плитка или терраццо, без необходимости разрезания существующей конструкции пола. №
Нагревательный мат укладывается на толщину плиточного клея и, следовательно, не увеличивает высоту пола. Следовательно, не должно быть необходимости уменьшать высоту дверей, поднимать плинтусы и т. д.
Установка электрообогрева
Покрытие должно быть гибким или иметь эластичную добавку. Поговорите со своим плиточником за советом.
Какой толщины должен быть слой плиточного клея/выравнивающей смеси?
Слой клея должен быть достаточно толстым, чтобы покрыть кабели; обычно достаточно 4-5 мм.
Как долго я должен оставить систему отопления после укладки плитки, прежде чем я смогу ее включить?
Мы рекомендуем дать используемому клею высохнуть/отвердеть естественным образом и следовать рекомендациям производителя. Слишком раннее включение напольной системы может привести к повреждению пола (к быстрому высыханию).
Как долго я должен оставить систему отопления после стяжки, прежде чем я смогу ее включить?
Рекомендуется, чтобы любая стяжка высыхала естественным путем, и это также зависит от ее толщины. Как правило, времени от укладки стяжки до готовности системы к включению достаточно для ее высыхания.
Установка — Требуемый результат
Требуемая тепловая мощность может составлять от 40 до 150 Вт/м². Он должен основываться на подробном расчете теплопотерь помещения в Вт/м², проведенном архитектором, инженером-консультантом или местным офисом DEVI / Danfoss.
Следующим шагом является определение тепла отапливаемой площади пола.
Это означает, что площадь, занимаемая шкафами, ваннами, туалетами и т. д., должна быть вычтена из общей площади комнаты. Чтобы обеспечить быстро реагирующую систему отопления, общую расчетную мощность необходимо увеличить прибл. 30%.
Теперь можно найти требуемую мощность тепло [Вт/м²] = 1,3 x комната x комната/тепло.
Установка — Ободные зоны
Локально мощность может быть увеличена до 2 раз, например, перед большими окнами. Эти краевые зоны достигаются за счет уменьшения расстояния между тросами.
Стоимость
Сколько стоит запустить электрический теплый пол?
Стоимость зависит от размера помещения, доступной площади, а также от того, будет ли система использоваться как единственный источник отопления или как теплый пол.
Для ванной комнаты площадью 5 м² с душем обычно требуется нагревательный мат площадью 4 м² и термостат DEVIreg™ / ECreg. Для расчета общей потребности в отоплении свяжитесь с партнером DEVI/Danfoss по электрическому отоплению в вашем регионе.
Электрическое отопление пола обычно стоит меньше при покупке и установке, чем любая другая традиционная система отопления. Общее правило таково: чем больше площадь установки, тем ниже цена системы за квадратный метр.
Безопасность
А электромагнитные поля?
Электрический подогрев пола DEVI / Danfoss — безопасное решение. Разрешен к применению в домах, квартирах и других объектах.
Безопасность обеспечивается качественной, надежной конструкцией кабеля и монтажом в соответствии со строительными нормами. Нагревательный провод изолируется сначала слоем изоляции, а затем окружен экраном, который заземляется. Наконец, он защищен внешним слоем изоляции.
Нагревательный мат является водостойким и имеет защитный экран под внешней оболочкой, которая подключается к заземлению. Система электрического отопления Danfoss для напольного отопления производится в соответствии с международными стандартами IEC, гарантируя, что клиент защищен авторитетными стандартами.
Безопасность — электромагнитные поля
В последние несколько лет все больше внимания уделяется магнитным полям. В этой области было проведено много исследований, но, несмотря на большое количество исследований, нет доказательств возможности риска для здоровья. Следовательно, невозможно установить точный максимальный предел того, сколько мы можем подвергать себя воздействию, не вызывая риска для здоровья.
По отношению к предлагаемым ограничениям наши ежедневные значения воздействия очень низкие.
Безопасность – измерения
В таблице ниже приведены измерения напряженности магнитных полей как в электрических нагревательных кабелях для пола, так и в других часто используемых электроприборах.
| Блок | Расстояние | Значение | Расстояние | Значение |
| DEVIflex®DSIG | 6 см | 16 мкТ | 100 см | 0,8 мкТл |
| DEVIflex®DTIP | 6 см | 0,04 мкТл | 100 см | 0,04 мкТл |
| DEVIflex®DSVF | 6 см | 5,5 мкТ | 100 см | 0,16 мкТл |
| DEVIflex®DTVF | 6 см | 0,4 мкТл | 100 см | 0,2 мкТл |
| Люминесцентная лампа, 40 Вт | 6 см | 73,2 мкТл | 30см | 3,3 мкТл |
| Трансформатор, 12 В/25 Вт | 6 см | 35,1 мкТл | 30см | 0,7 мкТл |
| ПК, перед экраном | 6 см | 0,9 мкТл | 30см | 0,1 мкТл |
| Аккумуляторная бритва | 6 см | 940 мкТ | 30см | 44 мкТл |
| Холодильник, 160 Вт | 6 см | 1,1 мкТл | 30см | 0,2 мкТл |
| Часы-радио | 6 см | 11,4 мкТл | 30см | 0,6 мкТл |
Как видно из таблицы, напряженность магнитного поля вокруг нагревательного кабеля такая же или ниже, чем у других электроприборов.
Устранение неполадок и поддержка
Система не греется. Что я должен делать?
Это может произойти по ряду причин:
- Убедитесь, что на термостат подается питание (напряжение).
- Убедитесь, что термостат работает.
- Проверьте настройки термостата.
- Проверьте непрерывность и сопротивление мата.
Эти проверки должны выполняться квалифицированным электриком
Можем ли мы попросить техника DEVI / Danfoss выйти и посмотреть систему?
Да, мы рекомендуем профессиональных установщиков, которые помогут вам найти неисправность и устранить ее. Свяжитесь с нами, и мы назначим вас к ближайшему установщику.
Как установить электрический теплый пол в ванной комнате
Теплый пол в ванной комнате — это один из лучших способов гарантировать, что, выйдя из душа, вам не станет холодно. Когда-то считалось, что пол с подогревом в ванной комнате используется только богатыми и знаменитыми, но на самом деле это очень экономичный и эффективный способ обогрева вашей ванной комнаты, а также других комнат в доме.
Есть два способа установки теплых полов; используя «мокрую» систему, в которой используется горячая вода из вашей системы центрального отопления, или сухую версию, в которой используется электрический нагрев, чтобы сделать пол в ванной комнате теплым.
Здесь мы рассмотрим последнее. В нашем пошаговом руководстве о том, как установить электрический теплый пол в ванной комнате, мы расскажем, что нужно, чтобы получить эту современную роскошь в вашем доме. Кроме того, мы смотрим, какова средняя стоимость напольного отопления в ванной комнате, а также выделяем любые правила электрического теплого пола в ванной комнате.
Пошаговое руководство по установке электрического подогрева пола в ванной комнате
Подготовка
Чтобы обеспечить правильную установку электрического подогрева пола, необходима хорошая подготовительная работа. Во-первых, вам нужно измерить, насколько большую площадь вы обогреваете. Вам не нужен обогрев под вашими светильниками, поэтому вам нужно измерить вокруг них.
Затем закажите необходимое количество, возможно, с небольшой доплатой, чтобы убедиться, что у вас достаточно средств для неудобных мест. Наконец, очистите ванную комнату непосредственно перед укладкой любого напольного отопления.
Укладка теплоизоляции
Вам необходимо уложить теплоизоляционный пол под пол с подогревом, чтобы предотвратить утечку тепла вниз, оставляя его только для подъема. В целом это будет сделано, естественно, в любом случае, но это сделает конечный продукт немного более эффективным. Положите изолирующий слой, пока вы не увидите исходную землю, даже в неудобных местах. Используйте водонепроницаемую ленту, чтобы соединить любые зазоры.
Укладка теплого пола
Выбранный вами электрический теплый пол будет выглядеть как множество проводов, прикрепленных к сетчатому листу. Прежде чем приступить к его укладке, измерьте сопротивление, чтобы убедиться, что он работает правильно.
Вы можете постелить это сетчатое покрытие на весь пол, чтобы в ванной комнате не было холодных мест.
Как правило, рекомендуется оставлять полфута или 15 см между стеной ванной комнаты и краем напольного отопления.
Однако перед укладкой любого сетчатого листа определите, где находятся две проволоки, отходящие от листа. Это провода, которые вам понадобятся для подключения к вашему термостату, поэтому расположите их как можно ближе к тому месту, где находится или будет ваш термостат. Вы можете использовать клейкую ленту, чтобы прикрепить сетчатую пленку к полу. Сделайте все как можно более плоским.
Сделайте еще одно измерение сопротивления, чтобы убедиться, что ничего не было повреждено во время установки.
Установите датчики или датчики
Установите датчик (который будет измерять температуру пола), поместив его между любыми двумя электрическими проводами в сетчатом покрытии. Лучше всего сделать это как можно ближе к месту, где будет находиться термостат.
Подключение термостата
Вам необходимо подключить термостат, соединив провода с сетчатым листом.
Затем прикрепите термостат к стене ванной комнаты. Термостат также должен быть подключен к электросети вашего дома, что должен сделать электрик.
Укладка пола в ванной
Теперь можно уложить пол в ванной. Делайте это осторожно, чтобы не повредить проводку под ним.
Сколько в среднем стоит теплый пол в ванной?
Средняя стоимость ванной комнаты с подогревом пола будет зависеть от того, насколько велика ваша ванная комната, а также от того, какой у вас тариф на электроэнергию у вашего провайдера. Электрическое отопление дороже газового, но и эффективнее. Это означает, что он вам понадобится меньше, реже, чем газовое отопление.
Нормы для ванных комнат с электрическим подогревом полов
В связи с тем, что в системах напольного отопления используется электрооборудование, существуют правила, которых необходимо придерживаться, чтобы гарантировать, что любая установка безопасна и защищает людей. Для установки термостатов потребуется помощь зарегистрированного электрика, но весь теплый пол в вашей ванной комнате также должен соответствовать правилам электропроводки BSI 17th Edition IEE.
