Электропроводка в доме своими руками: пошаговая инструкция

В связи с необходимостью запитки жилья электрической энергией внутри помещения необходимо устраивать электрическую сеть. Для этого осуществляется прокладка электропроводки и других элементов для подключения, коммутации и освещения жилища. Так как данная процедура не требует специальной подготовки, ее может выполнить каждый желающий самостоятельно. Но предварительно следует разобраться, как монтируется электропроводка в доме своими рукам, с каких этапов состоит, и что нужно учесть.

Этапы монтажа электропроводки в доме

Весь процесс можно условно подразделить на несколько этапов, последовательность которых обеспечит качественный результат и экономию времени на выполнение соответствующих работ. Выделяют такие этапы монтажа:

  • Определение способа прокладки – внешняя или наружная установка кабеля;
  • Составление схемы электроснабжения в помещении;
  • Перенос составленной схемы непосредственно на стены;
  • Расчет сечения электропроводки;
  • Подбор наиболее подходящих элементов и материалов для выполнения монтажа;
  • Подготовительные работы по обработке стен и прочих конструкций для монтажа электропроводки, установка групп освещения, автоматов защиты и прочих;
  • Непосредственно сами монтажные работы;
  • Получение разрешения у электроснабжающей организации на присоединение к ее сетям, при необходимости формирования новой точки подключения (если вы делаете замену электропроводки на новую, эта процедура не требуется).

Теперь более детально рассмотрите каждый из этапов на практике.

Какой способ прокладки выбрать?

Из существующих вариантов прокладки трасы кабеля выделяют два способа монтажа по отношению к проводам – внутренняя и внешняя электропроводка. Внутренняя электропроводка подразумевает, что кабельные линии находятся внутри стен. Внешняя электропроводка устанавливается на стенах снаружи, при этом она может выполняться либо проводами, либо средствами защиты кабеля от механических повреждений, к примеру, кабель-каналами, в которых располагается проводник.

Преимущества и недостатки внутренней прокладки.

К преимуществам скрытой электропроводки следует отнести большую надежность и долговечность в связи с отсутствием возможности нанести повреждение в нормальном режиме ее  эксплуатации. Такая электропроводка требует меньших финансовых затрат на бронированные провода и комплектующие для их установки. Помимо этого скрытая прокладка не вносит изменений в интерьер помещения.

К недостаткам внутренней электропроводки относятся трудоемкие подготовительные работы для выработки штробы и плохую ремонтопригодность в случае возникновения каких-либо повреждений.

Преимущества и недостатки внешней прокладки.

К преимуществам открытой электропроводки относятся куда более простой подготовительный процесс и скорость установки электрической проводки. В процессе эксплуатации ее легче отремонтировать или изменить схему разводки.

Недостатками  наружной электропроводки являются куда большая подверженность механическим повреждениям и влияние на общий вид интерьера помещения.

Как создать схему электропроводки?

Схема электропроводки помогает определить места установки розеток, выключателей, светильников, линий пролегания электропроводки. Поэтому при ее составлении вам необходимо учесть схему подключения электрических приборов в доме. К примеру, для домашней электропроводки будет актуальным расположение розеток возле телевизора, электрической печки, кровати и т.

д.

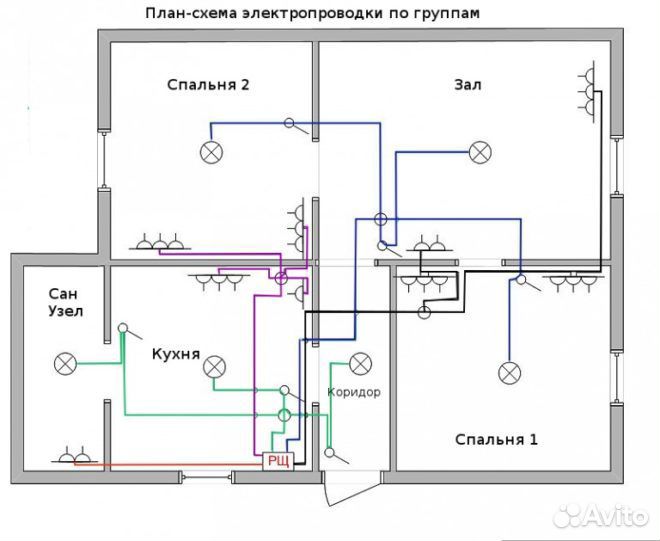

Рисунок 1: Пример схемы  прокладки проводки в доме

По способу графического изображения разделяют двухмерные и трехмерные схемы монтажа электропроводки. Первый вариант наиболее простой, так как не требует использования графических редакторов и других программ. Для этого возьмите план собственного жилица и на его копии отметьте места подключения и количество розеток для каждой комнаты, распределительные коробки, провода, выключатели и линии прокладки электропроводки.

Трехмерная модель представляет собой куда более трудоемкий процесс, но отлично помогает при создании проекта электроснабжения. Когда по готовому заданию соответствующие специалисты реализуют такой проект (штробят стены, выполняют разводку электропроводки и прочие электромонтажные работы).

Правила  монтажа электропроводки согласно ПУЭ

При определении мест прокладки проводки и установки отдельных элементов следует руководствоваться требованиями ПУЭ. Касательно электропроводки и правил ее монтажа в ПУЭ выделена глава 2.

1. Поэтому к монтажной схеме должны предъявляться следующие требования:

  • Все линии необходимо устанавливать исключительно в вертикальной или горизонтальной плоскости, повороты выполняются под углом 90º. Категорически запрещено сокращать расстояние по диагонали или вести провода по кривой.
  • По отношению к конструктивным элементам комнаты горизонтальные линии не могут приближаться более 20 см к потолку или полу. Вертикальные линии должны располагаться на расстоянии не ближе 10 см от дверных и оконных проемов, углов.
  • Розетки должны располагаться на расстоянии от 80 до 100 см от пола согласно п.6.6.30 ПУЭ, в некоторых ситуациях эта величина может изменяться до 150 см. В случае нахождения рядом с розеткой металлических конструкций (радиаторов, труб, плит) запрещено приближать к ним точку подключения более чем на 50 см.
  • Отдельные требования предъявляются устройству розеток, выключателей, электропроводки в ванной комнате и на кухне согласно пп.
    7.1.46 – 7.1.48 ПУЭ
  • Выключатель устанавливается на высоте до 1 м, 1,8 м или под потолком согласно п.7.1.49 ПУЭ.
  • Соединение проводов должно осуществляться в коробках, запрещено оставлять их открытыми или закрывать в стене п.2.1.21 ПУЭ.

Разметка на месте

Чтобы перенести данные монтажной схемы на существующую конструкцию стен необходимо воспользоваться измерительными приборами (рулеткой, уголком и т.д.), уровнем, нитью и карандашом. Для этого отступают необходимое расстояние, согласно указанных на схеме расстояний и наносят соответствующие отметки на строительных конструкциях (стенах или потолке).

Рисунок 2: Разметка стен

Разметку можно выполнять мелом или строительным карандашом. Главное требование к нанесению изображения – обеспечение хорошей видимости и отсутствие лишних деталей. При наличии лазерного уровня данная процедура значительно упрощается.

Какие элементы необходимо подобрать?

Конструктивно электропроводка в доме может включать в себя ряд элементов:

Провода – для прокладки в доме используют марки ВВГ, АВВГ, ПСВ и им подобные. Наиболее предпочтительными являются медные провода за счет лучших технических параметров: длительного срока эксплуатации, меньшего удельного сопротивления  и т.д. Но, в некоторых ситуациях, могут использоваться и алюминиевые провода для электропроводки. Конкретный вариант выбирается исходя из максимальной нагрузки и требований к изоляции.

Для определения максимальных токов, протекающих по электропроводке, складывается мощность электроприборов, которые могут подключаться, и прибавляется 20 – 30% на запас прочности. Исходя из этого выбирается соответствующее сечение жилы. Сопротивление изоляции должно соответствовать особенностям помещения, в котором используется кабель, и способу прокладки. Следует отметить, что кабели необходимо планировать с запасом, так как в местах подключения или вывода точек они используется больше расчетной дины провода, а запас должен предоставлять возможность повторного соединения.

Рис. 3. провода для проводки

Распределительные коробки – предназначены для соединения различных участков электропроводки, разделения и разводки электричества. Подразделяются на модели наружного и внутреннего размещения, которые выбираются в соответствии с проектом. В зависимости от сечения проводов, подбираются коробки с соответствующей величиной отверстий.

Рисунок 4: Распредкоробки

Розетки – могут отличаться конструктивными особенностями: наличием или отсутствием заземляющего контакта, крышки, размером отверстий и т.д. Также различные модели могут предназначаться для внутренней или наружной установки. Некоторые варианты имеют спаренные выводы точек подключения.

Выключатели – могут иметь конструкцию с одной, двумя или тремя клавишами, поворотным механизмом или сенсором. Следует отметить, что некоторые выключатели оборудованы делителем напряжения, который может повлиять на работу осветительных приборов.

Осветительные приборы – реализуются светильниками, люстрами, софитами, бра и прочими. Большое многообразие  предоставляет возможность выбора для установки в тех или иных помещениях.

По назначению можно выделить мощные приборы освещения, маломощные, для ванной, кухни и т.д.

Приборы защитного отключения – представлены автоматическими выключателями на основе электромагнитных, полупроводниковых или микропроцессорных схем. Установка УЗО необходима для защиты как самой электропроводки в доме от коротких замыканий и возгорания с подключенными к ней бытовыми приборами, так и людей, которые могут пострадать при поломке.

Приборы учета – осуществляют контроль за расходом электроэнергии. Их установка требуется при новом подключении электричества или если это предусматривается проектом. По количеству фаз электрические счетчики могут подключаться к трехфазной или однофазной сети.

Рис. 5: Типовой электросчетчик

Защитное заземление – должно предусматриваться для всех потребителей напряжением более 42 В. Из-за чего при подключении новой проводки необходимо иметь контур заземления, к которому подключается PE проводник от всех потребителей.

Кабельные каналы – требуются для наружной установки проводки, по материалу изготовления могут представлять собой пластиковые или металлические короба. По размеру выбирается такой вариант, чтобы при укладке проводов в них свободно помещались все необходимые проводники. Конструктивно могут иметь перфорацию для охлаждения или изготавливаться цельными.

Порядок монтажа электропроводки в доме пошагово

Обратите внимание, что в зависимости от конкретной ситуации, те или иные монтажные операции могут не выполняться.

  1. Подготовьте стены – в случае внутреннего расположения электропроводки в стенах дома производится штробление при помощи болгарки, зубила или специального штробореза. Рисунок 6: штробление стен
  2. При наружной установке на готовую разметку устанавливается основа кабель-канала. Начинается эта процедура от счетчика электроэнергии или места его предполагаемой установки. Если такая электропроводка по конструктивным особенностям дома будет скрыта под натяжным потолком или другими элементами, ее можно прокладывать кабелем без защиты.
    Рисунок 7: открытые провода по потолку
  1. Просверлите отверстия под розетки и выключатели – выполняется в случае внутренней установки данного оборудования. Для этого применяется дрель со специальной коронкой соответствующего диаметра. Рисунок 8: разработка отверстия сверлом

Сначала сделайте небольшую дырку по центру сверлом, а потом используйте коронку.

Рисунок 9: разработка отверстия коронкой
  1. Проложите провода в штробы. Если их габариты соизмеримы и электропроводка легко фиксируется в отверстиях, то можно не применять специальные средства для крепления проводов. Рисунок 10: проложите провода

Но при этом, следите за тем, чтобы чрезмерные усилия не привели к повреждению изоляции.

  1. Установите коробки для соединения проводов, под выключатели и розетки. При этом можете использовать разнообразные смеси для монтажа – цемент, шпаклевку, гипс и т.д., необходимые для фиксации коробки в стене дома.
    Рисунок 11: установите коробки
  2. Заведите проводку в коробки – для этого проденьте кабель в нужные отверстия, в некоторых моделях их нужно выломать несильным надавливанием в определенных точках. Рисунок 12: заведите провода в коробки
  3. Установите светильники – подсоедините электропроводку к патрону или выводам устройства. Если установка люстры или софитов планируется только после отделочных работ, провода в этом месте зачищаются, и на них устанавливается временный патрон для проверки работоспособности. Рисунок 13: подключите патрон
  4. Соберите распределительный щит – для этого на каркас набирается нужное число автоматов из расчета 4 – 6 кВт нагрузки на каждый. Рисунок 14: собрать автоматы

Помимо выделенных для отдельный комнат или объектов необходимо установить вводный автомат с большей уставкой. Его устанавливают на вводе электричества в дом. Также можно использовать другие защитные устройства (по напряжению, дифференциальные и прочие, если такие нужны).

Рисунок 15: щит с различными защитами
  1. Подключите необходимые устройства для опробования. Рисунок 16: подключите лампочку

Для этого подайте напряжение на вводе кабеля к электрическому щитку. После чего опробуйте протекание электрического тока во всех точках подключения при помощи контрольной лампы или опробуйте наличие потенциала при помощи индикатора.

  1. Выполните отделочные работы по нанесению шпаклевки или цементной смеси для скрытия проводки. Данная работа выполняется обязательно со снятым напряжением. Рисунок 17: нанесение шпаклевки
  2. После этого установите необходимые элементы электрической сети: розетки, выключатели, светильники и т.д. Подключите фазные и нулевые провода к соответствующим выводам. Если нет необходимости подключения к внешней сети, можете спокойно пользоваться готовой электропроводкой.

Если ваш дом еще не подключен к внешней сети, то делать это самостоятельно не нужно. Так как подключение к воздушной магистрали осуществляется работниками энергоснабжающей организации. Выполнять данную процедуру самостоятельно запрещено и крайне опасно.

Список использованной литературы

  • Бартош А.И. «Электрика для любознательных» 2019
  • В. Назарова «Монтаж электропроводки и теплых полов» 2011
  • В. Новак «Справочник мастера-электрика» 2017
  • Бедин В. «Сам себе электрик» 2013
  • Кирюхин А. «Справочник домашнего электрика» 1996

Разводка электропроводки в частном доме

Электричество — дело серьезное и ответственное. Если собираетесь все работы делать самостоятельно, вам нужно делать все очень аккуратно и старательно. Правильная разводка электропроводки в частном доме  — залог безопасности, ведь по статистике 70% пожаров случаются из-за неисправностей электрики. Если вы не уверены в своих силах, лучше доверьте работу специалистам, только проверенным.

Разводка электропроводки в частном доме может быть сделана своими руками

Содержание статьи

План действий

Разводка электропроводки в частном доме делается до начала отделочных работ. Коробка дома выгнана, стены и кровля готовы, — самое время начинать работы. Последовательность действий такая:

  • Определение типа ввода — однофазный (220 В) или трехфазный (380 В).
  • Разработка схемы, расчет мощности планируемого оборудования, подача документов и получение проекта. Тут нужно сказать, что далеко не всегда в технических условиях вам определят заявленную вами мощность, скорее всего выделят не более 5 кВт.
  • Выбор составляющих и комплектующих, закупка счетчика, автоматов, кабелей и т.п.
  • Ввод электрики от столба в дом.  Выполняется специализированной организацией, вам нужно определиться с типом — воздушный или подземный, установить в нужном месте автомат ввода и счетчик.
  • Установить щиток, завести электричество в дом.
  • Прокладка кабелей внутри дома, подключение розеток, выключателей.
  • Устройство контура заземления и его подключение.
  • Тестирование системы и получение акта.
  • Подключение электричества и его эксплуатация.

Это только общий план, в каждом случае есть свои нюансы и особенности, но начинать нужно с получения технических условий подключения к электросети и проекта. Для этого нужно  определиться с типом ввода и планируемой мощностью энергопотребления. Нужно помнить, что подготовка документов может занять и полгода, так что подавать их лучше еще до начала стройки: на выполнение техусловий дается два года. За это время, наверняка, вы сможете выгнать стену, на которую можно будет поставить автомат и счетчик.

Сколько фаз

В частный дом может подаваться однофазное напряжение (220 В) или трехфазное (380 В). По нормам энергопотребления для частного дома на однофазную сеть максимальный расход на дом может составлять 10-15 кВт, на трехфазную — 15 кВт.

Трехфазный ввод нужен только тогда, когда требуется подключить мощное оборудование, работающее от сети 380 В

Так в чем разница? В том, что в трехфазную сеть можно напрямую включать мощные электроприборы — электроплиты или котлы отопления, духовки и тому подобное оборудование. Однако требования по вводу и разводка сети 380 В намного жестче: напряжение выше, больше шансов получить тяжелую травму. Потому, если дом у вас не больше 100  квадратов, и вы не думаете его отапливать электричеством, вам лучше проводить 220 В.

Составление плана и получение проекта

Определившись с типом ввода, можно приступать к разработке плана электрификации дома. Берете план дома в масштабе, и прорисовываете где будет стоять техника, прикидываете, где расположить розетки и выключатели. При этом нужно учитывать где какая крупногабаритная мебель будет стоять, и куда ее можно будет переставить, чтобы в эти зоны не наставить розеток и выключателей.

На плане нужно будет нанести все осветительные приборы: люстры, бра, торшеры, лампы. Для некоторых из них нужны будут выключатели, для некоторых — розетки. Потом нужно будет прикинуть, какие приборы в каждом помещении нужно будет включать. Например, на кухне установлена масса техники, которая работает постоянно. Для нее обязательно нужны розетки. Есть еще техника, которая включается периодически. Все это наносится на план, определяется оптимальное расположение точек включения. Такой же подход и в каждой из комнат.

Результат проектирования электропроводки в частном доме. У вас тоже должна получтся подобная схема

Определение суммарной мощности

Определившись примерно с тем, какая техника будет стоять в вашем доме, суммируете ее мощность. Средние мощности можно взять из таблицы: техники-то пока, наверное нет. Причем, где есть, учитываете пусковые нагрузки (они намного выше). К найденной сумме добавляете около 20% запаса. Результат и будет требуемой мощностью.  Ее и указываете в бумагах, подаваемых для получения разрешения на подключение электричества к участку. Если вам выделят заявленную мощность, вам очень повезет, но надеяться на это не стоит. Скорее всего, придется вкладываться в стандартные 5 кВт — самый распространенный лимит электричества на частный дом.

Средние значения мощностей приборов для расчета суммарной нагрузки на электропроводку частного дома своими руками

Разбивка потребителей на группы

Все эти потребители (это термин профессионалов) — лампы, прожекторы, выключатели, розетки — разбиваются на группы. Отдельной веткой разводится электрика на осветительный приборы. Обычно хватает одной, но это — не правило, может удобнее или целесообразнее будет сделать две ветки — на каждое крыло дома или на каждый этаж — зависит от типа и конфигурации здания. Точно в отдельную группу выделяется освещение подвального этажа, подсобных помещений, а также свет на улице.

Потом разбиваются на группы розетки. Сколько можно «сажать» на один провод — зависит от диаметра используемого провода, но не очень много — три-пять, не больше. На подключение каждого мощного прибора лучше выделить отдельную линию электропитания: это надежнее с точки зрения пожарной безопасности, и будет способствовать более долгой эксплуатации приборов.

В результате в кухню у вас может идти три-семь линий — тут техники больше всего и мощной тоже: на электрокотел, электроплиту отдельные линии нужны безоговорочно. Холодильник, микроволновку, электродуховку, стиральную машину лучше тоже «посадить» отдельно. Не такие мощные блендер, кухонный комбайн и т.д. можно включать в одну линию.

Проектирование электропроводки в частном доме: считаем количество групп и планируем что куда подключать

В комнаты идет обычно по две-четыре линии: в современном жилище и в любой комнате есть что включить в электросеть. Одна линия пойдет на освещение. На второй будут розетки, в которые нужно будет включить компьютер, роутер, телевизор, зарядку телефона. Все они не очень мощные и могут быть объединены в одну группу. Если предполагается установка кондиционера или будете включать электрообогреватель — нужны отдельные линии.

Если частный дом небольшой — дача, например, то групп вообще может быть две или три: она на все осветительные приборы, вторая — на улицу  и третья — на все внутренние розетки. В общем, количество групп — дело индивидуальное и зависит больше всего от размеров дома и количества электрооборудования в нем.

План электропроводки может быть совсем небольшим, если дом небольшой

По количеству полученных групп определяется количество автоматов на распределительном щитке в доме: к полученному количеству групп добавляете два-четыре на развитие (вдруг забыли что-то важное, или нужно будет что-то новое мощное включить, разделить слишком большую или далеко разнесенную группу группу на две и т.п.).  По количеству групп выбирается распределительный щиток и количество автоматов в нем: на каждую группу идет отдельный автомат. Если частный дом большой — на несколько этажей, имеет смысл поставит более мощные автоматы на каждый этаж, а к ним подключать автоматы групп.

Где поставить щиток

Нормативами место установки электрощитка не нормируется. Есть только ограничения насчет расстояния от трубопроводов он должен находится на расстоянии не менее 1 метра. Трубы берутся в расчет любые: водопровод, отопление, канализация, внутренние водостоки, газопровод и даже газовые счетчики.

Насчет помещений ограничений нет. Многие ставят щиток в котельной: раз уж техническое помещение, то разумно собрать тут все коммуникации. Принимающие органы претензий не предъявляют. Иногда удобнее расположить щиток возле входной двери. Если класс защиты соответствует требованиям, никаких претензий быть не должно.

Выбор кабелей и комплектующих

Стандартная сегодня схема электропроводки частного дома включает в себя два автомата. Один — входной — устанавливается до счетчика, как правило на улице. Его и счетчик опломбируют при вводе в строй. Второй автомат УЗО  ставят в доме перед щитком. Ток срабатывания (отключения) этих устройств подбирается так, чтобы первым отключался автомат, установленный в доме (его величина тока чуть меньше). Тогда при аварийном срабатывании вам не нужно будет лезть под крышу.

Типовая схема электропроводки частного дома: групп может быть много разных

Если расчетная нагрузка меньше 15 кВт схема стандартная — УЗО+автомат, счетчик и дальше деление на группы. При большей потребляемой мощности необходима будет установка трансформатора, его параметры и параметры всего оборудования будут указаны в проекте.

В последнее время при подключении частного дома к электросети, требуют устанавливать счетчик и автомат на улице. Это требование законодательно ничем не подтверждено, просто так  электрослужбе легче контролировать потребление. Если хотите, можно побороться, если нет — выбирайте счетчик и автомат в корпусе с повышенной пыле- и влаго- защищенностью — класс защиты не ниже IP-55. Для установки внутри здания защита должна быть меньше — IP-44, соответственно будет ниже и цена.

Выбор кабелей

Для электропроводки в частном доме лучше использовать кабели, а не провода. У них изоляция, как минимум в два раза лучше, потому и требования по прокладке не такие жесткие, да и использовать их безопаснее. Вся внутренняя разводка должна в частном доме должна быть сделана с защитным заземлением. Ранее таких требований не было, теперь же многие электроприборы имеют трехконтактные вилки и для безопасной работы требуют заземления. Потому кабель должен быть трехжильный.

В электрических кабелях жилы делают из меди или алюминия. Хоть алюминий и дешевле, его используют реже: он жесткий, чаще ломается, с ним сложнее работать. При самостоятельной разводке электропроводки в частном доме и отсутствии опыта это может стать проблемой. К тому же в деревянных домах внутри он вообще использоваться не может.

Определение сечения жил

После того как определились с материалом, можно выбирать диаметр жил кабеля. Делают это в зависимости от планируемой нагрузки на линии по таблице.

Расчет электропроводки — выбор сечения жил кабеля проводят по этой таблице

Сечение жилы подбирают по току или по мощности всех потребителей, подключенных к одному автомату. Вот тут вам еще раз пригодится план электрификации дома, где у вас прорисованы группы потребителей. Считаете сумму токов или мощностей всех приборов и выбираете нужное сечение жил по таблице.

Как таблицей пользоваться? Если решили укладывать медные провода, напряжение ввода 220 В, то для внутренней проводки подойдет левая ее часть, соответствующий столбец. Сравнивать будет найденную мощность всех подключаемых к группе потребителей (ее найти и посчитать проще). В той части, где речь идет о медных проводах, укладываемых  в лотки, пустоты, каналы, столбце «220 В» находите  ближайшее большее значение. По этой строчке двигаетесь вправо до колонки «Сечение, кв. мм». Указанная тут цифра и будет требуемым размером жил. Из проводников этого диаметра нужно будет делать электрическую проводку от автомата до розеток или выключателей.

Чтобы не запутаться при подсчете и прокладке, жилы одного диаметра обозначайте на плане определенным цветом (запишите, чтобы не забыть, каким цветом что обозначили). После того, как диаметр определен для всех групп потребителей, считают длину требуемых кабелей по каждому размеру, к найденным цифрам добавляют запас 20-25%. Вы рассчитали проводку для своего дома.

Выбор типа оболочки

Определенные требования к типу оболочки есть только при прокладке электрики в деревянных домах: там рекомендовано использовать тройную (NYM) или двойную (ВВГ) изоляцию кабелей. В домах их менее горючих материалов можно использовать любую изоляцию. Главное, чтобы она была целой, без трещин, наплывов и других повреждений. Если хотите перестраховаться, можно воспользоваться и проводниками с усиленной защитой. Это имеет смысл в помещениях с повышенной влажностью (кухня, ванная, бассейн, баня и т.п.).

Подробнее о том, как собрать электрический щиток своими руками читайте тут.

Выбор розеток и выключателей

Под какие-то мощные приборы розетки выбираются по максимальному (пусковому) току. Для остальных маломощных потребителей они идут стандартные. Нужно знать, что бывают они:

  • Наружные — когда корпус торчит из стены. Их устанавливать проще: на стену крепится подложка, а к ней сверху розетка. Но такие модели сейчас мало кто использует, даже на дачах. Причина эстетическая: не самое привлекательное зрелище.
  • Внутренние. Под электрическую часть делается углубление в стене, в него устанавливается и замуровывается монтажная коробка. Внутрь этой коробки вставляется электрическая часть розетки или выключателя.

Именно внутренние электрические розетки и выключатели сегодня чаще всего используются. Они оформлены в разном стиле, окрашены в разные цвета. Подбираются в основном в тон отделке, а если это невозможно, ставят белого цвета.

Как подключать проходные выключатели (включать/выключать свет с двух и более мест) читайте тут.

Проводка своими руками

Современные тенденции строительства предусматривают скрытую проводку. Она может быть уложена в специально сделанные в стенах канавки — штробы. После укладки и закрепления кабелей их замазывают шпаклевкой, сравнивая с поверхностью остальной стены. Если возведенные стены будут потом облицовываться листовыми материалами — гипсокартоном, ГВЛ и т.п., то штробы не нужны. Кабели укладываются в зазор между стеной и отделкой, но в этом случае — только в гофрированных рукавах. Оболочка с проложенными кабелями крепится хомутами к элементам конструкции.

Как должна прокладываться внутренняя электропроводка. В частном доме при устройстве своими руками необходимо соблюдать все правила

При прокладке нужно помнить, что внутренняя электропроводка частного дома делается по всем правилам и рекомендациям. Только так можно гарантировать безопасность. Основные правила такие:

  • прокладка проводки только вертикально и  горизонтально, никаких скругленных углов или скошенных трасс;
  • все места соединений должны быть сделаны в монтажных распределительных коробках;
  • горизонтальные переходы должны быть на высоте не менее 2,5 метров, от них вниз опускается кабель к розетке или к выключателю.

Подробный план прохождения трассы, подобный тому, что на фото выше, необходимо сохранить. Он пригодится во время ремонта или модернизации проводки. С ним нужно будет сверятся, если где-то вблизи нужно будет штробить или делать дырку, забивать гвоздь. Основная задача — не попасть в кабель.

Способы соединения проводов

Большой процент проблем с электропроводкой происходит от плохого соединения проводов. Их можно сделать несколькими способами:

  • Скрутка. Соединятся таким способом могут только однородные металлы, или не вступающие в химическую реакцию. Скручивать медь и алюминий нельзя категорически. В остальных случаях длинна оголенных проводников должна быть не меньше 40 мм. Два провода между собой соединяются, как можно плотнее, витки укладываются один возле другого. Сверху соединение заматывается изолентой и/или упаковывается термоусадочной трубкой. Если хотите чтобы контакт был 100%, а потери минимальными, не поленитесь скрутку пропаять. Вообще, по современным нормам этот вид соединения проводов считается ненадежным.

    Правила монтажа электропроводки в частном оме запрещают делать скрутки в стенах (замуровывать их). Если и могут они быть, то только в монтажных коробках, где их состоянии можно проверить

  • Соединение через клеммную коробку с винтовыми зажимами. В корпусе из термостойкого пластика запаяны металлические клеммы, которые затягиваются при помощи винтов.  Очищенный от изоляции проводник вставляется в гнездо, закрепляется винтом, при помощи отвертки. Этот вид соединения — наиболее надежный.

    Соединение электропроводки при помощи клеммных коробок — это быстро, удобно, надежно, безопасно

  • Соединительные колодки с пружинами. В этих устройствах контакт обеспечивается пружиной. В гнездо вставляется оголенные проводник, которых зажимает пружина.

И все равно, наиболее надежные методы соединения — сварка и пайка. Если есть возможность сделать соединение таким, можно считать, что проблем у вас не будет. Во всяком случае с соединениями.

Монтаж электропроводки в доме своими руками требует тщательного выполнения всех требований. Это — гарантия вашей приватной безопасности и безопасности вашей частной собственности.

После того, как провода от автомата до точки подключения розетки или выключателя проложены, их проверяют на целостность тестером — прозванивают жилы между собой, проверяя целостность проводников, и каждую по отдельности на землю — проверяя не повреждена где-нибудь изоляция. Если кабель не поврежден, приступают к монтажу розетки или выключателя. Подключив, все еще раз проверяют тестером. Потом их можно заводить на соответствующий автомат. Причем автомат желательно сразу подписать: проще будет ориентироваться.

Закончив электроразводку по всему дому, проверив все самостоятельно, вызывают специалистов электролаборатории. Они проверяют состояние проводников и изоляции, замеряют заземление и ноль, по результатам дают вам акт (протокол) испытаний. Без него вам не дадут разрешение на ввод в эксплуатацию.



Проводка в квартире своими руками

Делаем электропроводку в квартире самостоятельно

Во время проведения капитального ремонта в квартире или в частном доме очень часто меняется электропроводка. Некоторые производят замену самостоятельно, если умеют разрабатывать схему подключения электричества в доме и обладают определенным опытом, а другие нанимают специалистов. Конечно, гораздо надежнее воспользоваться услугами профессионалов, но если человек стеснен в средствах, можно провести электропроводку в доме своими руками. Предварительно нужно произвести демонтаж старых кабелей и счетчиков.



Как сделать проводку в доме

Составляя проект электропроводки, следует помнить о том, что стандартная замена проводов происходит в три этапа:

  • прокладка медных проводов;
  • переход с устаревшей системы электрического питания TN-C на более современную систему TN-C-S;
  • подключение всех кабелей отдельными ветвями.

Здесь нужно пояснить, что провода, сделанные из алюминия, активно использовались в пятидесятых годах прошлого века. Но потом выяснили, что прокладка кабелей с использованием этого металла крайне ненадежна. Это связано с тем, что алюминий имеет высокое удельное электрическое сопротивление. Для монтажа электропроводки потребуется кабель с большим сечением, по сравнению с медным. Еще один отрицательный момент – алюминиевые провода очень сильно нагреваются. Из-за этого оплавляется изоляция, и электропроводка быстро выходит из строя.

Если вы решили сделать электропроводку в доме своими руками, подходите к выбору проводов очень тщательно. Выбирайте кабель с сечением не меньше 2,5 кв. мм для подключения розеток и выключателей, и не менее 1,5 кв. мм – для освещения. Помните о том, что нельзя соединять медные и алюминиевые провода.

Что касается схемы электрического снабжения TN-C, то она уже давно устарела. С 1997 года стала активно применяться система TN-C-S, которая обеспечивает безопасность потребителей вне зависимости от того, в каком состоянии находится система электроснабжения.

Разводка ветвями стала пользоваться в последнее время очень большой популярностью. К каждой группе от ввода проходит цельный кабель. Для этого может использоваться тройная изоляция.



Как заменить проводку в доме своими руками

Есть пять этапов замены элетропроводки в квартире, и все они проводятся последовательно:

  • составление схемы подключения электричества в своем доме;
  • создание плана разводки, а также его регистрация в уполномоченных органах;
  • сооружение времянки для проведения ремонтных работ;
  • прокладка электрических проводов;
  • подключение всех электрических приборов, которые находятся в помещении.

Чтобы электропроводка была установлена грамотно, необходимо заранее предусмотреть устройство защитного зануления или заземления. Перед тем как разработать план разводки, необходимо позаботиться о защите от перегрузок электросети, из-за которых может возникнуть короткое замыкание. На заключительном этапе работ осуществляется разводка проводки по точкам.

Для того чтобы иметь большее представление об электромонтажных работах, посмотрите «Как сделать проводку в доме своими руками» - видео для ознакомления, на котором наглядно показан весь процесс.



Как монтируется электропроводка в доме своими руками скрытым методом

Проводка в доме своими руками может быть выполнена скрытым или открытым методом. В большинстве случаев электрические провода скрыты под слоем штукатурки. Дело в том, что наружная проводка электричества выглядит малопривлекательно, хотя иногда такой способ используют в офисных помещениях.

Чтобы провести проводку в стене, там нужно сделать углубление на два сантиметра. Но перед этим необходимо провести разметку. После этого делаются углубления для выключателей и розеток.

Проводник укладывается строго перпендикулярно. Шнуры крепятся при помощи хомутов или дюбелей. Затем стена штукатурится.

Гораздо лучше провести проводку в специальном защитном рукаве, однако стоимость работ в этом случае увеличится. Благодаря защитному рукаву провода можно провести без нарушений целостности штукатурки. Это будет очень полезно в случае повторного ремонта.

Линии электрического питания можно проводить от щитка, который установлен отдельно от розеток. Затем при помощи распределительных коробок провода разводятся по всему помещению. Все это можно выполнить самостоятельно, но такая процедура займет некоторое время. Намного лучше воспользоваться услугами профессионалов. В интернете можно найти видео, которые помогут начинающему электрику. Там будет наглядно показано, как проводится электропроводка своими руками.



Как безопасно провести электропроводку в свой дом

Никогда нельзя забывать о технике безопасности, если вы самостоятельно проводите электропроводку в доме:

  • предварительно необходимо отключить электричество;
  • запрещено прокладывать кабель, если он находится под напряжением;
  • перед монтажом ящичков и щитков нужно убедиться в прочности закрепления конструкции;
  • пайку проводов нужно выполнять в брезентовых рукавицах и защитных очках;
  • перед затяжкой проводов в трубу нужно удалить из нее все заусенцы.

Разводка электропроводки своими руками: от схемы до монтажа

Еще 15 – 20 лет назад нагрузки на электросеть были относительно маленькие, сегодня же наличие большого количества бытовой техники спровоцировало рост нагрузок в разы. Старые провода далеко не всегда способны выдержать большую нагрузку и со временем возникает потребность в их замене. Прокладка электропроводки в доме или квартире – дело, требующее от мастера определенных знаний и умений. Прежде всего, это касается знания правил по разводке электропроводки, умения читать и создавать схемы проводки, а также навыков по электромонтажу. Конечно, сделать прокладку электропроводки своими руками можно, но для этого необходимо придерживаться изложенных ниже правил и рекомендаций.



  1. Правила разводки электропроводки
  2. Проект и схема разводки электропроводки
  3. Монтаж электропроводки



Правила разводки электропроводки



Вся строительная деятельность и строительные материалы строго регламентируются сводом правил и требований – СНиП и ГОСТ. Что касается монтажа электропроводки и всего, что связано с электричеством, то следует обратить внимание на Правила Устройства Электроустановок (сокращенно ПУЭ). Этот документ прописывает, что и как делать при работе с электрооборудованием. И если мы хотим проложить электропроводку, то нам потребуется изучить его, особенно ту часть, что относится к монтажу и выбору электрооборудования. Ниже приведены основные правила, которых следует придерживаться при монтаже электропроводки в доме или квартире:

  • ключевые элементы электропроводки, такие как короба распределения, счетчики, розетки и выключатели должны быть легкодоступны;
  • установка выключателей выполняется на высоте 60 – 150 см от пола. Сами выключатели располагаются в местах, где открытая дверь не препятствует доступу к ним. Это значит, что если дверь открывается направо, то выключатель находится с левой стороны и наоборот. Провод к выключателям прокладывается сверху вниз;
  • розетки рекомендуется устанавливать на высоте 50 – 80 см от пола. Продиктован такой подход безопасностью при затоплении. Также розетки устанавливаются на расстоянии более 50 см от газовых и электроплит, а также радиаторов отопления, труб и прочих заземленных предметов. Провод к розеткам прокладывается снизу вверх;
  • количество розеток в помещении должно соответствовать 1 шт. на 6 м2. Кухня является исключением. На ней устанавливается такое количество розеток, сколько необходимо для подключения бытовой техники. Установка розеток в туалете запрещена. Для розеток в ванной за её пределами обустраивается отдельный трансформатор;
  • прокладка проводки внутри или снаружи стен выполняется только по вертикали или горизонтали, а место прокладки отображается на плане проводки;
  • провода прокладываются на определенном расстоянии от труб, перекрытий и прочего. Для горизонтальных требуется расстояние в 5 – 10 см от балок перекрытия и карнизов и 15 см от потолка. От пола высота составляет 15 – 20 см. Вертикальные провода размещаются на расстоянии более 10 см от края проёма двери или окна. Расстояние от газовых труб должно составлять минимум 40 см;
  • при прокладке внешней или скрытой проводки необходимо следить, чтобы она не соприкасалась с металлическими частями строительных конструкций;
  • при прокладке нескольких параллельно идущих проводов расстояние между ними должно быть минимум 3 мм или каждый провод должен быть спрятан в защитном коробе или гофре;
  • разводка и соединение проводов выполняется внутри специальных распределительных коробов. Места соединения тщательно изолируются. Соединение медного и алюминиевого провода между собой строго запрещено;
  • заземление и нулевые провода закрепляются к приборам болтовым соединением.



Проект и схема разводки электропроводки



Работы по прокладке электропроводки начинаются с создания проекта и схемы разводки. Этот документ является основой будущей проводки дома. Создание проекта и схемы достаточно серьезное дело и его лучше доверить опытным специалистам. Причина простая – от этого зависит безопасность проживающих в доме или квартире. Услуги по созданию проекта обойдутся определенную сумму, но это того стоит.

Тем, кто привык все делать своими руками, придется, придерживаясь вышеописанных правил, а также изучив основы по электрике, самостоятельно сделать чертеж и расчеты по нагрузкам на сеть. Особых сложностей в этом нет, особенно если есть хоть какое-то понимание, что такое электрический ток, и каковы последствия неаккуратного обращения с ним. Первое, что потребуется, это условные обозначения. Они приведены в фото ниже:

Используя их, делаем чертеж квартиры и намечаем точки освещения, места установки выключателей и розеток. Сколько и где они устанавливаются, описано выше в правилах. Основная задача такой схемы – это указание места установки приборов и прокладки проводов. При создании схемы электропроводки важно заранее продумать где, сколько и какая будет стоять бытовая техника.

Следующим этапом создания схемы будет разводка проводов к точкам подключения на схеме. На этом моменте необходимо остановиться подробнее. Причина в типе разводки и подключения. Всего таких типов несколько – параллельный, последовательный и смешанный. Последний наиболее привлекательный в силу экономного использования материалов и максимальной эффективности. Для облегчения прокладки проводов все точки подключения разбиваются на несколько групп:

  • освещение кухни, коридора и жилых комнат;
  • освещение туалета и ванной;
  • электроснабжение розеток жилых комнат и коридора;
  • электроснабжение розеток кухни;
  • электроснабжение розетки для электроплиты.

Вышеприведенный пример лишь один из многих вариантов групп освещения. Главное, что необходимо понять, – это то, что если сгруппировать точки подключения, уменьшается количество используемых материалов и упрощается сама схема.

Важно! Для упрощения прокладки проводки к розеткам провода можно уложить под пол. Провода для верхнего освещения прокладываются внутри плит перекрытия. Эти два способа хорошо применять, если не хочется штробить стены. На схеме такая проводка отмечается пунктиром.

Также в проекте электропроводки указываются расчет предполагаемой силы тока в сети и используемые материалы. Расчет выполняется по формуле:

I= P / U;

где P – суммарная мощность всех используемых приборов (Ватт), U – напряжение в сети (Вольт).

Например, чайник 2 кВт, 10 лампочек по 60 Вт, микроволновка 1 кВт, холодильник 400 Вт. Сила тока 220 Вольт. В результате (2000+(10х60)+1000+400)/220=16,5 Ампер.

На практике сила тока в сети для современных квартир редко когда превышает 25 А. Исходя из этого, и подбираются все материалы. В первую очередь это касается сечения электропроводки. Чтобы облегчить выбор, в приведенной ниже таблице указаны основные параметры провода и кабеля:

В таблице указаны предельно точные значения, а так как довольно часто сила тока может колебаться, то потребуется небольшой запас для самого провода или кабеля. Поэтому всю проводку в квартире или доме рекомендуется выполнить из следующих материалов:

  • провод ВВГ-5*6 (пять жил и сечение 6 мм2) используется в домах с трехфазным питанием для соединения щитка освещения с основным щитом;
  • провод ВВГ-2*6 (две жилы и сечение 6 мм2) используется в домах с двухфазным питанием для соединения щитка освещения с основным щитом;
  • провод ВВГ-3*2,5 (три жилы и сечение 2,5 мм2) используется для большей части проводки от щитка освещения до распределительных коробок и от них до розеток;
  • провод ВВГ-3*1,5 (три жилы и сечение 1,5 мм2) используется для проводки от распределительных коробок до точек освещения и выключателей;
  • провод ВВГ-3*4 (три жилы и сечение 4 мм2) используется для электроплит.

Чтобы узнать точную длину провода, придется немного побегать с рулеткой по дому, а к полученному результату добавить еще 3 – 4 метра запаса. Все провода подключаются к щитку освещения, который устанавливается при входе. В щиток монтируются автоматы защиты. Обычно это УЗО на 16 А и 20 А. Первые используются для освещения и выключателей, вторые для розеток. Для электроплиты устанавливается отдельный УЗО на 32 А, но если мощность плиты превышает 7 кВт, тогда ставят УЗО на 63 А.

Теперь необходимо подсчитать, сколько надо розеток и распределительных коробов. Тут все довольно просто. Достаточно взглянуть на схему и произвести простой подсчет. Помимо описанных выше материалов потребуются различные расходники, такие как изолента и колпачки СИЗ для соединения проводов, а также трубы, кабель-каналы или короба для электропроводки, подрозетники.



Монтаж электропроводки



В работах по монтажу электропроводки нет ничего сверхсложного. Главное при монтаже придерживаться правил техники безопасности и следовать инструкции. Все работы можно выполнить в одиночку. Из инструмента для выполнения монтажа потребуется тестер, перфоратор или болгарка, дрель или шуруповерт, кусачки, пассатижи и крестовая и шлицевая отвертки. Не лишним будет лазерный уровень. Так как без него достаточно сложно сделать вертикальную и горизонтальную разметку.

Важно! Выполняя ремонт с заменой проводки в старом доме или квартире со скрытой проводкой, необходимо вначале найти и при необходимости убрать старые провода. Для этих целей используется датчик электропроводки.



Разметка и подготовка каналов для электропроводки

Начинаем монтаж с разметки. Для этого при помощи маркера или карандаша наносим на стену метку, где будет проложен провод. При этом соблюдаем правила размещения проводов. Следующим шагом будет отметка мест под установку осветительных приборов, розеток и выключателей и щитка освещения.

Важно! В новых домах для щитка освещения предусмотрена специальная ниша. В старых такой щиток просто навешивается на стену.

Закончив с разметкой, приступаем либо к монтажу проводки открытым способом, либо к штроблению стен для скрытой проводки. Вначале при помощи перфоратора и специальной насадки коронки вырезаются отверстия под установку розеток, выключателей и распределительных коробок. Для самих проводов делаются штробы при помощи болгарки или перфоратора. В любом случае будет очень много пыли и грязи. Глубина канавки штробы должна составлять около 20 мм, а ширина быть такой, чтобы в штробу беспрепятственно помещались все провода.

Что касается потолка, то тут есть несколько вариантов решения вопроса с размещением и закреплением проводки. Первый – если потолок будет навесной или натяжной, то вся проводка просто закрепляется к перекрытию. Второй – делается неглубокая штроба для проводки. Третий – проводка прячется в перекрытии потолка. Первые два варианта предельно просты в исполнении. А вот для третьего придется сделать некоторые пояснения. В панельных домах используются перекрытия с внутренними пустотами, достаточно сделать два отверстия и протянуть внутри перекрытия провода.

Закончив со штроблением, переходим к последнему этапу подготовки к монтажу проводки. Провода, чтобы завести их в комнату, необходимо протягивать сквозь стены. Поэтому придется при помощи перфоратора пробить отверстия. Обычно такие отверстия делаются в углу помещений. Также проделываем отверстие для завода провода от распределительного щитка к щитку освещения. Закончив штробление стен, начинаем монтаж.



Монтаж открытой электропроводки

Начинаем монтаж с установки щитка освещения. Если для него была создана специальная ниша, то помещаем его туда, если же нет, то просто навешиваем его на стену. Внутрь щитка устанавливаем УЗО. Их количество зависит от количества групп освещения. Собранный и готовый к подключению щиток выглядит так: в верхней части находятся нулевые клеммы, снизу заземляющие, между клеммами установлены автоматы.

Теперь заводим внутрь провод ВВГ-5*6 или ВВГ-2*6. Со стороны распределительного щитка подключение электропроводки выполняет электрик, поэтому пока оставим его без подключения. Внутри щитка освещения вводный провод подключается следующим образом: синий провод присоединяем к нулю, белый к верхнему контакту УЗО, а желтый провод с зеленой полосой присоединяем к заземлению. Автоматы УЗО соединяем между собой последовательно вверху при помощи перемычки от белого провода. Теперь переходим к разводке проводки открытым способом.

По намеченным ранее линиям закрепляем короба или кабель-каналы для электропроводки. Зачастую при открытой проводке сами кабель-каналы стараются разместить около плинтуса или наоборот практически под самым потолком. Короба для проводки закрепляем при помощи саморезов с шагом 50 см. Первое и последнее отверстие в коробе делаем на расстоянии 5 – 10 см от края. Для этого засверливаем отверстия в стене при помощи перфоратора, забиваем внутрь дюбель и закрепляем кабель-канал саморезами.

Еще одной отличительной особенностью открытой проводки являются розетки, выключатели и коробки распределения. Все они навешиваются на стену, вместо того чтобы вмуровываться внутрь. Поэтому следующим шагом будет их установка на место. Достаточно приложить их к стене, наметить места для крепежа, засверлить отверстия и закрепить их на месте.

Далее приступаем к разводке проводов. Начинаем с прокладки основной магистрали и от розеток к щитку освещения. Как уже отмечалось, используем для этого провод ВВГ-3*2,5. Для удобства начинаем от точки подключения в сторону щитка. На конце провода вешаем ярлычок с указанием, что за провод и откуда он идет. Далее прокладываем провода ВВГ-3*1,5 от выключателей и осветительных приборов к распределительным коробкам.

Внутри распределительных коробок провода соединяем при помощи СИЗов или тщательно изолируем. Внутри щитка освещения основной провод ВВГ-3*2,5 подключается следующим образом: коричневая или красная жила – фаза, подключается к низу УЗО, синий – ноль, присоединяем к нулевой шине вверху, желтый с зеленой полосой – заземление к шине внизу. При помощи тестера «прозваниваем» все провода, чтобы исключить возможные ошибки. Если все в порядке, вызываем электрика и подключаемся к распределительному щитку.



Монтаж скрытой электропроводки



Выполняется скрытая электропроводка достаточно просто. Существенное отличие от открытой лишь в способе скрытия проводов от глаз. В остальном действия практически одинаковые. Вначале устанавливаем щиток освещения и автоматы УЗО, после чего заводим и подключаем вводный кабель со стороны распределительного щитка. Также оставляем его без подключения. Это сделает электрик. Далее устанавливаем внутрь проделанных ниш коробки распределения и подрозетники.

Теперь переходим к разводке проводов. Первыми прокладываем основную магистраль из провода ВВГ-3*2,5. Если планировалось, то провода к розеткам прокладываем в полу. Для этого провод ВВГ-3*2,5 заводим в трубу для электропроводки или специальную гофру и прокладываем её до места вывода провода к розеткам. Там размещаем провод внутри штробы и заводим его в подрозетник. Следующим шагом будет прокладка провода ВВГ-3*1,5 от выключателей и точек освещения к распределительным коробкам, где они присоединяются к основному проводу. Все соединения изолируем СИЗами или изолентой.

В конце «прозваниваем» всю сеть при помощи тестера на предмет возможных ошибок и подключаем к щитку освещения. Способ подключения аналогичный описанному для открытой проводки. По завершению заделываем штробы гипсовой шпаклевкой и приглашаем электрика, чтобы он подключил к распределительному щитку.

Прокладка электрики в доме или квартире для опытного мастера – дело достаточно легкое. Но для тех, кто плохо разбирается в электрике, следует воспользоваться помощью опытных специалистов от начала и до конца. Это, конечно, будет стоить денег, но так можно уберечься от ошибок, которые могут привести к пожару.

Проводка в доме своими руками

При работе с электричеством крайне важно соблюдать ряд правил и предосторожностей, так как электрический ток способен нанести вред здоровью и жизни человека. Именно потому монтируя проводку в доме своими руками, важно помнить о них и хорошо представлять особенности обращения с токопроводящими устройствами.

Основы техники безопасности

Выбирайте медные провода
  1. При проведении любых работ, связанных с электричеством, важно перед началом отключить электропитание в помещении.
  2. Клемма для соединения медного и алюминиевого провода в случае необходимости Выбирая новые провода, обращайте внимание на то, что все провода должны быть из меди с двойной изоляцией для защиты. Если в доме где-то сохранились участки проводки из алюминия, их лучше сразу заменить. Соединение алюминиевых элементов с медными со временем может привести к короткому замыканию и плавлению.
  3. При установке счетчика нужно выбирать место при входе для безопасности дальнейших работ. Желательно сразу предусмотреть установку УЗО – устройства защитного отключения, а также заземляющие контуры.
  4. Все провода должны быть изолированы, даже те, что располагаются в труднодоступных местах. Соединения обязательно помещают в специальные изоляционные короба для безопасности эксплуатации.
  5. Перед началом работ важно начертить подробный план укладки сетей, особенно если проводка будет скрываться под штукатуркой. Тогда в дальнейшем вы сможете проводить ремонт отдельных участков или добавлять розетки без риска повреждения существующих линий.
  6. Схема правильного расположения проводки Есть правило размещения электропроводки, которого нужно строго придерживаться: все линии укладываются только прямо по горизонтали или вертикали, при этом категорически запрещено прокладывать проводку по диагоналям или кривым.
  7. Если вы уложили проводку открытым способом, то она должна быть помещена в изоляционные короба для сохранности. Для удобства эксплуатации розеток и включателей их располагают на одном уровне, с одной стороны от дверей.

Виды проводки

Для укладки в помещениях используют 2 вида проводки: открытую и скрытую. У каждого из них есть свои преимущества и недостатки и это нужно учитывать при выборе.

Открытая проводка может протягиваться в любом месте стены, поскольку ее для удобства и безопасности накрывают специальными коробами и защитными элементами. К ней всегда есть доступ для ремонта или подключения дополнительных элементов электросети. Однако этот вид не очень эстетично смотрится в помещениях, а декорировать его обоями или карнизами нежелательно – это увеличивает опасность возгорания. Данный способ используют, только если нет возможности уложить кабели закрытым методом.

Штробление перфоратором

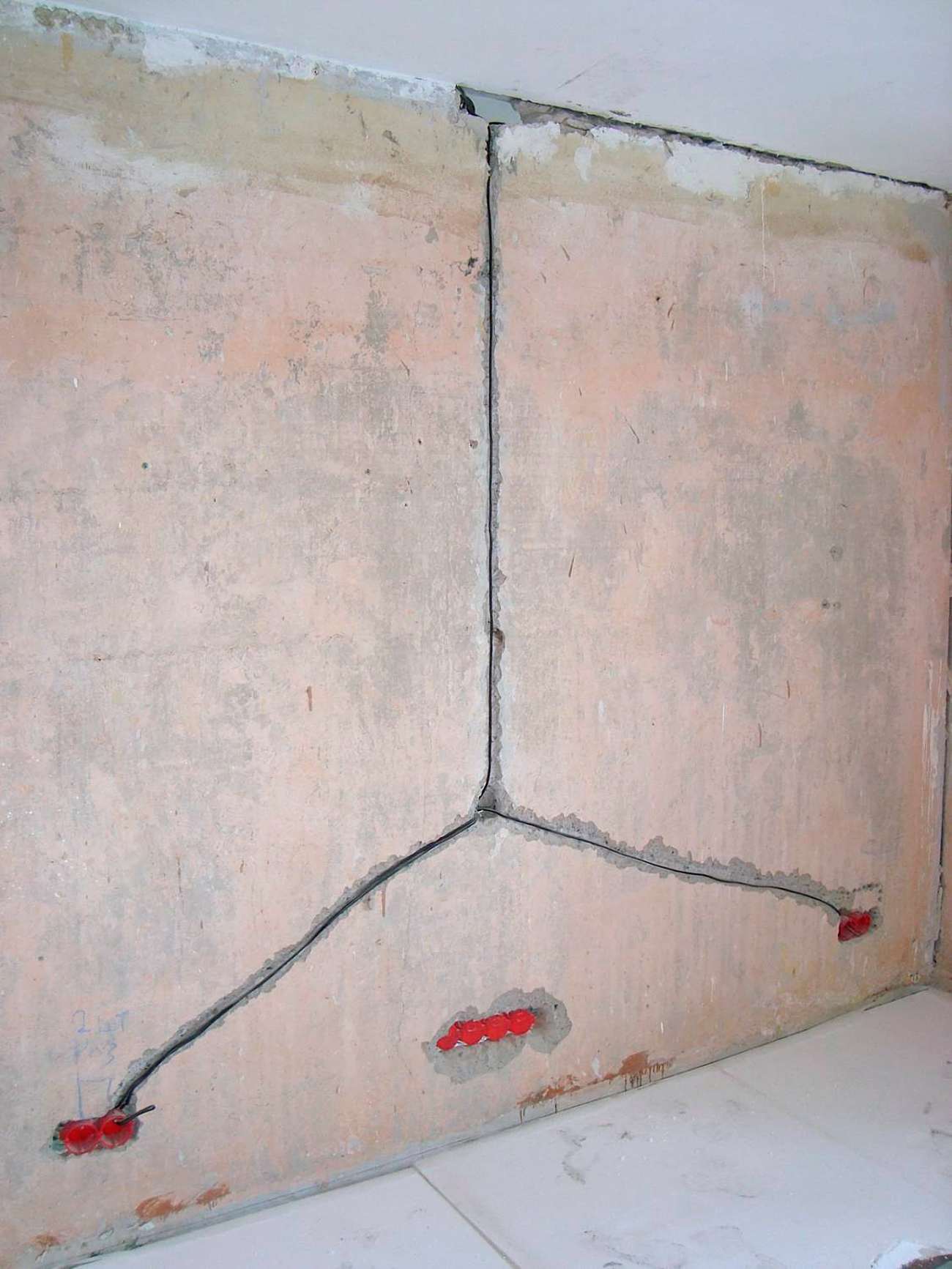

Скрытая проводка прячется в специальные штробы, которые пробивают в стенах. Иногда сети укладывают в короба и прячут под штукатуркой или другой стеновой отделкой. В дальнейшем такой вид электропроводки сложно ремонтировать, ведь найти поврежденный участок достаточно проблематично, для этого необходимо аккуратно демонтировать покрытие и только потом вести ремонтные работы. Если у вас выполнен закрытый монтаж, то при сверлении стен важно не повредить кабели. Такой способ не портит внешний вид стен в процессе эксплуатации, но при каждом ремонте нужно быть готовым к дополнительным расходам по восстановлению покрытия.

Прокладка скрытой проводки

Нередко используют комбинированный вид укладки, когда важные соединения оставляют на виду, а остальные провода прячут в штробы.

Подготовка к работам

Необходимый инвентарь

Перед началом работ составляется подробная схема укладки проводки и расположения электроприборов. Основными элементами здесь являются:

  • провода;
  • счетчики;
  • выключатели;
  • розетки;
  • защитные устройства, предохранители и реле;
  • короба установочные или монтажные.
Термоусадочная трубка

Дополнительно приобретают также переходники для соединения проводов, изоляционную ленту и тестеры. Из инструментов понадобятся отвертки с индикаторами, плоскогубцы, болгарка и диэлектрические перчатки, в которых необходимо вести работы по соединению кабелей.

Монтаж проводки в доме

Начинаются работы с монтажа счетчика, затем устанавливаются защитные устройства. После этого необходимо пробить штробы под сети, это делается при помощи болгарки или долота. В готовые углубления укладываются провода и крепятся специальными петлями. Сверху все закрывается гипсовой или алебастровой смесью.

Скобы для проводки

В случае открытого монтажа сети крепятся прямо на стены особыми электроустановочными скобами, а затем закрываются коробами.

Обратите внимание! В деревянном доме безопаснее и проще выполнять открытую проводку.
Штробление под розетку

Для розеток и выключателей выполняются углубления при помощи бура или перфоратора. Подрозетники также крепятся алебастром или на шпаклевку. Таким же образом крепят и короба для соединений и разводок. После соединения и подключения всех элементов необходимо проверить исправность сети.

Видео

Инструкцию по монтажу электропроводки смотрите ниже:

Фото

Крепление скобами Короб для проводки Открытая проводка в гофре Винтажная открытая проводка

Схемы

Простейшая схема подключения выключателя Схема подключения УЗО Схема подключения люстры к двухклавишному выключателю Соединение проводов в распредкоробке под розетку

Электропроводка в квартире своими руками: пошаговая инструкция, монтаж

 Для внушительного количества людей домашний ремонт является большой проблемой и тяжелым стрессом, но не бойтесь, в данной статье опытные мастера с удовольствием поделятся знаниями и подробно, пошагово, расскажут, как собственноручно провести электропроводку в квартиру своими руками. Это не сложно, будьте уверены в себе и своих силах, следуйте инструкциям, а так же помните о соблюдении техники безопасности при работе с электричеством.

Если впоследствии у вас возникнут неразрешимые сложности или непонятен какой-либо из описанных ниже шагов, то тогда разумнее обратиться за помощью к командам профессиональных электриков – ремонтников, поскольку они, используя опыт и наработанные умения, выполнят работу самостоятельно и избавят вас от терзающей неуверенности. В противном случае, Ваше подспорье – данная статья.

План – схема

Прежде чем приступить к воплощению желаемого в действительное, следует, как и во время любой другой работы, разработать план – схему, по которой вам важно ориентироваться впоследствии. В первую очередь нужно на листе изобразить план жилого помещения, а так же учесть местонахождение бытовой техники, осветительных приборов, выключателей, розеток, дверного звонка, телефонов и электрического щитка. Выполняйте эту работу в пошаговом режиме, чтобы добиться максимального качества, и помните, что ко всем проводимой вами мероприятиям нужно отнестись с должной ответственностью, не торопиться, но и не переусердствовать. Ошибки во время составления план – схемы на этапе строительства могут дорого обойтись.

Полезный совет:Для понятного понимания положения дел рекомендуется осветительную, и розеточную схемы рисовать на сторонних листах одного чертежа. Продумайте количество розеток и ламп, а так же местонахождение распределительного щитка, исходя из индивидуальных особенностей жилой площади.

Уделите требуемое внимание помещению с ванной, туалетом и раковиной, так как в данных комнатах присутствует повышенная влажность, соответственно, проводка в подобных местах должна быть хорошо защищенной от воздействия воды. Не лишним будет подвести к ванной комнате устройство защитного отключения, которое, в случае утечки электричества, обесточит всю комнату и спасет от внезапно нагрянувшей катастрофы.

Полезный совет:Розетки в ванной, для большей безопасности и спокойствия жителей квартиры, должны быть обязательно заземлены.

Так же, готовя план – схемы учтите мощность подключаемых в сеть электроприборов, особенно габаритных, таких как холодильник или электрическая плита. Вы рискуете пережечь слабую электропроводку и вызвать пожар, если будете использовать ее там, где требуется более качественная. Не забудьте определиться с выбором автоматического выключателя, устанавливаемого в электрический щит.

Методы монтажа.

Строители предоставляют на выбор два метода монтажа электропроводки – закрытую и открытую.

Открытой называют сеть проводов, располагаемых вдоль полов и стен с помощью специальных пластиковых трубок, а так же под плинтусами. При выборе такого типа проводки внимательно оцените факт того, что нельзя тянуть осветительные и силовые кабели в одном месте, а плинтуса лучше сделать устойчивыми к огню, чтобы, в случае неполадок в электросети, не возникло дополнительных сложностей.

Закрытой электропроводкой именуют кабели, пущенные внутрь стен, потолков и прочих ограждений. Учтите, что при выборе проводки закрытого типа вам понадобятся упрочненные кабели, устойчивые к горению, влажности и физическим повреждениям, поскольку провода, замурованные в стенах, должны безотказно работать в течение крайне обширного периода времени, и экономия денежных средств на кабелях вполне способна вылиться в новый, никому не нужный и совершенно неуместный ремонт.

Полезный совет:Еще на этапе создания план – схемы составьте список необходимых материалов и подсчитайте необходимую длину проводов, учитывая все особенности креплений и подвода контактов.

Забудьте о мысли сэкономить во время ремонта на кабелях, розетках и пластиковых трубах, поскольку Ваша задача – провести в родной дом добротную электропроводку, которая прослужит годы. Установка сомнительной продукции глубинок китайских провинций в будущем зачтется вам дополнительными расходами и растраченными впустую силами и нервами. И помните, что кабели следует располагать в вертикальной или горизонтальной плоскости, но никак не косо, за исключением прямого угла, поскольку косое расположение электропроводки создает риск разрыва кабеля и создания внештатных ситуаций.

После того, как вы определились в выборе типа электропроводки, приготовьте все необходимые инструменты и следуйте пошаговой инструкции.

Шаг первый: Штробление стен.

  • Штробление – это процесс вырезания в стене небольшого канала, в котором будут располагаться электрические провода. Для выполнения данной задачи вам понадобятся соответствующие инструменты, как, например, зубило или перфоратор со сверлом по бетону. Что касается размеров канала, то он не должен превышать двух сантиметров в ширину и глубину, но исходить следует из размеров используемого кабеля.

Полезный совет:Существует множество способов вырезания каналов в бетонных стенах. Исходите из своих возможностей и наличия рабочих инструментов. Не имея болгарки с диском работы по бетону, можно использовать дрель или зубило и молоток.

Шаг второй: Прокладка трассы

  • Готовясь прокладывать кабель, учтите, что проводник должен иметь запас длины, поскольку подключение проводов к розеткам, электрическому щитку и осветительным приборам, требует контакта оголенными жилами, поэтому прибавляйте к планируемой длине кабеля плюс 7-8 сантиметров. Не забудьте предварительно обесточить дом, отключив главный автомат или иными способами, а так же действуйте крайне осторожно, чтобы исключить возможность поражения электрическим током во время проведения работ.
  • Установленный кабель должен прочно прилегать к стене, поэтому определитесь со способом фиксирования электропроводки в штробе. Запомните положение проводов в стене, поскольку во время будущих ремонтов эта информация будет для вас невероятной полезной.

Интересный факт:В советское время во время прокладки трасс активно использовался разведенный алебастр, который очень быстро застывал и «захватывал» провод, присоединяя его к стене. При работе с этим материалом учитывайте тот факт, что алебастр схватывается очень быстро, поэтому максимально сократите время работы с данным материалом.

Шаг третий: Фурнитура и отделка.

  • Подключение фурнитуры – не требующий серьезных усилий процесс, целью которого является присоединение выключателей и розеток к протянутым по штробам проводам. Для этой цели используются специальные подрозетники и коробы.

Полезный совет:Для монтажа электросетей лучше использовать одножильный медный провод, поскольку при дальнейшем соединении проводов скрутка с одножильными проводами значительно жестче. Подключение розеток одножильным проводом так же будет надежнее альтернативных.

  • Выбирая подходящую фурнитуру обращайте внимание на материал и сопроводительные бумаги, которые могли бы подтвердить их качество. И не забывайте, что электрические розетки являются устройствами повышенной пожарной опасности, поэтому не размещайте их рядом с раковинами, газовыми или электрическими плитами и ванной. Так же не подсоединяйте розетки вблизи пола, поскольку, в случае затопления последнего, может возникнуть короткое замыкание и разгореться пожар.

Полезный совет:Помните о технике безопасности при работе с электроприборами и постарайтесь учитывать все возможные ситуации, способные произойти в вашей квартире и за пределами. Помните: Вы строите на годы вперед!

  • По завершению установки розеток, выключателей и прочей фурнитуры, следует заштукатурить стены, скрывая проделанную работу и приводя жилое пространство в более презентабельный вид.

Шаг четвертый: Электрический щит

  • Сборка и установка электрического щита – это заключительный шаг монтажа электропроводки в квартире. Сопоставьте электрические кабели с устройствами автоматического выключения и УЗО с помощью составленной вами план – схемы. Помните, в аппаратах УЗО вводной провод подключается к верхней части, а отходящий – к распределительной коробке в нижней. С успешным выполнением данного шага монтаж электропроводки в квартире завершен, остается только подключить ее к внешнему энергоносителю, расположенному в самом жилом доме.

Интересный факт:Наличие УЗО в электрической сети не спасает от короткого замыкания и энергетических перегрузок, поэтому обязательно дополняйте цепь автоматическим выключателем.

Шаг пятый: Внешний энергоноситель.

  • Подключение электричества от главного носителя в квартиру является весьма трудоемким процессом, поскольку для осуществления данной задачи Вам потребуется согласование ответственных организаций и перечень документов, разрешающих вам проводить данные операции. Нотариально заверенная схема проводки является одним из ключевых документов для получения разрешения на подключение вашей энергосети к главному носителю. «Бумажная волокита», связанная с подключением вашей квартиры к внешнему источнику электропитания может занять столько же времени, сколько занял монтаж электропроводки.

Полезный совет:Подключение вашей домашней электрической сети к внешнему энергоносителю лучше предоставить ответственным за жилое здание лицам, поскольку только им доподлинно известны все тонкости устройства подачи электропитания в доме.

Электропроводка в квартире своими руками пошаговая инструкция

Качественные электрические магистрали в квартире или доме – это залог надежной и безопасной эксплуатации. Не имея на то специальных знаний и понимания процессов, происходящих во время распределения электричества – сделать их своими руками практически невозможно, или, в крайнем случае, не рекомендовано. Однако, услуги профессионалов нынче дороги, поэтому многие собственники стремятся приложить свои усилия. Мы расскажем, как это сделать правильно.

Проект домашней электрической сети

Проектный эскиз расположения кабелей, розеток и выключателей – это рутинная, но крайне необходимая работа. Без понимания точного местоположения, устроить домашнюю безопасную электрику невозможно.





Нюансы плана в следующем:

  • Вся квартирная проводка делится на группы. Так, и монтировать легче, и система получит больше безопасности в случае нештатной ситуации. На эскизе группы проводов отмечаются разными маркерами для удобства и делятся на осветительные приборы, розетки, распределительные коробки, силовые кабеля и системы экстренного отключения.
  • Учитывается «влажность» помещения. Например, уделять повышенные требования к домашней сети нужно в ванных, санузлах и наиболее холодных местах квартиры – прихожие, подоконные пространства. Там высока вероятность скопления конденсата из-за перепада температур в зимний период.
  • Автомат, отвечающий за купирование тока, располагается внутри квартиры. Многие распределительные щиты находятся за ее пределами, поэтому придется повозиться, чтобы обустроить контрольный автомат внутри. Его монтаж несет большую пользу – в случае перенапряжения, обеспечить квартиру подачей тока не составит труда.
  • Весь проект выверяется заранее, с сопутствующими положениями из правил безопасности. Прокладка проводов осуществляется строго вертикально или горизонтально. Нанесение параметров длин желательно сразу, так ориентация пойдет много быстрее. Если для составления качественного проекта, нет знаний, то документ приобретают у специалистов.

Методы монтажа электропроводки в квартире

До недавнего времени, монтаж домашней электрической сети шел по одному сценарию – провода укладывались поверх финишного покрытия стены – обоям или штукатурке. В известной мере это не бросалось в глаза, особенно если применялся витой провод – некоторые интерьеры только выигрывали от этого, ретро, например.

Требования: для проводки этого типа характерны такие места установки, как плинтуса, гофрированные трубы. Укладывать вместе силовые и кабеля освещения нельзя.

Соприкосаемые поверхности должны выполняться из несгораемого материала.

Большей популярностью пользуется скрытая прокладка проводки. Кабеля монтируются в штробах – специальных канавках, выбранных в стене или расположенных в подвесных потолках.



Требований к кабелю больше, нежели для открытого метода. В их числе: прочное тело провода, выдерживающее не только силовые нагрузки, но и толщу бетона, влагу, механические повреждения, подвижки. Для прокладки используется гофра – стальные трубы укладывать в скрытые каналы нельзя.

Монтаж электропроводки своими руками

Самостоятельная укладка начинается с разметки сети, в зависимости от выбранного способа. Отмечаются места установки силового узла и разводки от него.

Потребуются инструменты:

  • Рулетка, средства измерения и контроля – водяной и лазерный уровень. Укладка должна проводиться аккуратно, особенно если речь идет о наружном способе монтажа.
  • Кусачки для разрезания проводов. Все пучки будут спрятаны в гофрированные трубки.
  • Металлические приобретать не рекомендуется, провода помещают в надежную изолирующую полость.
  • Изолирующая лента для соединений проводов. Нож для зачистки концов.
  • Болгарка. Она пригодится для выведения штробы в бетоне при закрытом способе. К ней приобретается зубило, которым удобно работать в мягких стенах – гипс, пеноблок.
  • Штукатурный раствор для заделки штробы. Следовательно, потребуется инструмент для работы с раствором – шпатели, терки, емкости для замешивания.



Работа пойдет в обесточенной квартире, поэтому стоит заранее позаботиться о наличии удлинителя от силового кабеля под напряжением – провода отсоединяют от счетчика, подключая времянку. Длина его равна удобному передвижению по квартире.

Установка вводного щитка

Если общее напряжение находится вне квартиры, то потребуется лишь установка пакетников – системы УЗО (устройство защитного отключения). Ее, как правило, располагают недалеко от входной двери, ближе к потолку. Автоматов должно быть два – 16 А, для бытового пользования и 10 А – для освещения.

Штробление

Маркером или карандашом намечаются места для будущей укладки проводов. Они должны быть строго вертикальны и горизонтальны линии пола или потолка. Ширина канавки согласно плотному вхождению гофрированной трубки с пучком проводов – ее не должно болтать. Соответственна и глубина. Болгаркой делают надрезы по бетону, а затем долотом или зубилом выполняют штробление. Работу выполняют тщательно, дабы в будущем укладка кабеля прошла плотно.



Кроме штробы для провода, делают их и для подрозетников. Для этого требуется особая круглая насадка. Если ее нет, то по начерченной окружности, бетон или гипс выбивают. Работа шумная и пыльная, производится только в светлое время суток.

Резка и укладка проводов

Длина рассчитывается с запасом в 10–15 см, чтобы концы можно было свободно соединить между собой. Далее, укладка происходит на полу – общий пучок кабеля вкладывают в гофру, которую вкладывают в приготовленную самую толстую штробу. От нее пойдут ответвления.

Сразу готовят штукатурный раствор на основе гипса – он застывает быстро – и понемногу, закрывают штробу. Перерывы делают через каждые 50 см, дабы раствор успел схватиться. Концы силового кабеля вводят через пакетник в общий щит. Здесь требуются знания, поэтому работу на этом этапе совершает электрик. Кроме того, самостоятельные действия чреваты штрафами от ресурсоснабжающей организации. Вызвать мастера недолго, зато мороки меньше.

Установка розеток и выключателей

После того как закончена отделка – заштукатурена штроба, из стен выглядывают лишь концы проводов для розеток и монтажа выключателей, приступают к их устройству.

Есть несколько важных правил, соблюдение которых увеличит безопасность домашней электросети:

  • У пола розетки быть не должны. Расчет на внезапное подтопление или испарение конденсата. У низко установленных есть больше шансов отсыреть и выдать короткое замыкание. Поэтому расстояние до 10 см учитывают сразу при прокладке штробы.
  • Высота выключателей не имеет регламента. Однако для семьи с маленькими детьми это учитывается – ребенок в нежном возрасте не должен самостоятельно дотягиваться до интересующего его предмета. Учитывается рост школьника и свободное положение поднятой руки.
  • Нельзя устанавливать токопроводящие устройства вблизи «мокрых» источников – ванн, раковин. Минимальное расстояние на кухонном фартуке – 50 см, в санузле – 2,5 м. Это правило касается и «горячих» точек – водонагреватели, газовые плиты, духовки и прочие подобные места. Причина – оплавление изоляции с выделением токсичного газа.
  • При покупке внимательно осмотрите предлагаемый товар – розетки и выключатели должны быть полностью изолированы, иначе безопасности не будет. Подвижные части надежно укреплены. Хорошо поинтересоваться наличием сертификата качества.
  • Монтаж розеток и выключателей также идет двумя способами – скрытым и наружным. Первый отличается специальными коробами, куда вставляются элементы. Второй – обычный, пластиковые модели приклеиваются или прикручиваются к месту вывода проводов.

Полезные советы при монтаже электропроводки

Чтобы сделать свое жилье оснащенным качественной проводкой, следует внимательно отнестись к следующему:

  • Замену проводки планируют до начала ремонта и подготовки стен. Как видно из писанного, это трудоемкая работа, следовательно, вести ее после того, как стены получат финишную облицовку – нецелесообразно.
  • Планировать разводку следует при полном учете бытовой техники. Нельзя оставлять даже одну стену пустой. Вполне возможно, придет мысль переставить мебель и аппаратуру и точки, откуда возможно безопасное питание, там не окажется. Большое количество удлинителей приводит к несчастным случаям и травмам.
  • Встроенные светильники должны иметь простое управление, поэтому схему прокладки согласовывают с профессионалами заранее. Монтаж подвесного или натяжного потолка – недешевое удовольствие и переделка вышедшего из строя прибора обойдется в круглую сумму.
  • Лучше отдать предпочтение медному проводу, чем алюминиевому. Срок службы у него снижен в разы. Кроме того, даже новый кабель обладает хрупкостью, отчего при ручном монтаже на его поверхности появляются микротрещины. Они со временем под нагрузкой и постоянными перепадами температуры разрастутся, и кабель перестанет функционировать, что потребует его полной замены.
  • Вести проводку лучше с минимальными соединениями. Спайки и скрутки приведут к быстрому выходу из строя всего кабеля. От перегрева на этих местах спасают специальные короба, заделываемые в стены.

Последнее «напутствие» – если понимания и умения обращаться с опасной стихией – нет, рисковать не стоит. Это чревато несчастными случаями при монтаже или при эксплуатации в будущем. Профессиональная работа стоит недешево, но к ней как бонус предлагается гарантия, которая обеспечит вашу жизнь комфортом на долгие годы.

Видео по монтажу электропроводки своими руками в квартире

Похожие материалы

Электрооборудование 101 для домовладельца

Автор: Клинт К. Томас, эсквайр.

Фотография Зои Томас

Электротехнические работы, как и все остальное в жизни, могут варьироваться от самых простых до чрезвычайно сложных. Каждому домовладельцу, который занимается своими руками, полезно иметь хотя бы базовое представление об электромонтажных работах. В этой статье мы попытаемся раскрыть некоторые тайны, окружающие лабиринт проводки, который проходит по всему дому и заставляет все в нем работать одним щелчком переключателя.

Электроэнергия поступает в каждый дом через счетчик мощности, поставляемый местной коммунальной компанией, затем, в большинстве случаев, через главный автоматический выключатель на 200 А, а затем в домашний блок выключателей, который часто еще называют блоком предохранителей. Из коробки выключателя этот поток электричества распространяется по многочисленным цепям в разные части дома, сначала проходя через отдельные автоматические выключатели, которые служат защитным механизмом, предохраняющим систему от перегрузки. Электрическая система дома рассчитана на работу от 120 вольт, за исключением некоторых основных приборов, таких как электрическая сушилка для одежды, которая работает от 240 вольт.

Электропроводка бывает разного калибра или размера. Чем тяжелее калибр, т. Е. Чем толще медный провод, тем больше электрического тока он может пропускать без перегрева. Электрический провод и автоматические выключатели предназначены для работы в тандеме друг с другом, и каждый должен быть соответствующего размера. Например, электрический провод калибра 14/2 рассчитан на максимальный ток 15 ампер и не должен использоваться с любым автоматическим выключателем более 15 ампер. Проводка 12/2 калибра рассчитана на максимальный ток 20 ампер.Эти провода двух размеров являются стандартом, который сегодня используется в домах для большинства осветительных и настенных розеток. Опять же, для некоторых приборов, которые потребляют больше электроэнергии, и в соответствии с местными и государственными строительными нормами, необходимо использовать автоматические выключатели более тяжелого калибра и более высокого тока.

Электрический провод калибруется как дробовик. Чем меньше число, тем толще калибр провода. Трос 12-го калибра тяжелее и выдерживает большую нагрузку, чем провод 14-го калибра, но на меньше, чем на , чем провод 10-го калибра, и выдерживает меньшую нагрузку, чем провод 10-го калибра.

Использование провода неправильного калибра с автоматическим выключателем неправильного размера может легко привести к возгоранию или неисправности электрической цепи. Например, если используется провод слишком малого калибра с разрывом высокого тока, то провод может перегреться и загореться задолго до того, как сработает автоматический выключатель. С другой стороны, если слишком большой калибр провода используется с выключателем с низким током, прерыватель может постоянно отключаться, нарушая цепь до того, как провод достигнет своей максимальной электрической нагрузки.

Крайне важно точно знать, какой калибр провода и какой амперный выключатель следует использовать для любого конкретного применения. Это не та область, где можно гадать. Результатом таких догадок может стать пожар в доме или поражение электрическим током. Кроме того, в соответствии с применимыми строительными нормами и правилами существуют ограничения на количество розеток и / или светильников и т. Д., Которые может иметь конкретная цепь, и даже где они могут быть размещены или не размещены. Обязательно проконсультируйтесь со своими местными и государственными строительными нормами перед началом любых электромонтажных работ.

Стандартный бытовой электрический провод состоит из трех проводов: черного (горячий), белого (нейтраль) и неизолированной меди (заземления).

Типичный электрический провод для домашнего использования поставляется в изолированном рукаве и состоит из трех проводов. По черному проводу проходит электрический ток, поэтому его обычно называют «горячим». Есть белый провод, который является «нейтралью», и, наконец, голый медный провод, который является проводом заземления. Когда электрические провода соединяются вместе, черные провода должны быть соединены вместе, белые провода должны быть соединены с белыми проводами, а заземляющие провода должны быть соединены вместе.В противном случае схема не будет работать и приведет к электрическому «короткому замыканию».

Трехжильный электрический провод доступен для использования в приложениях, требующих дополнительного «горячего» провода, например, с трехпозиционным переключателем. Всего в трехпроводной схеме имеется четыре провода: белый нейтральный провод, неизолированный медный провод заземления, черный «горячий» провод и красный провод для второго «горячего» провода.

Используйте плоскогубцы для снятия изоляции, чтобы срезать изоляцию с концов проводов. В приспособлениях для зачистки можно использовать провода различного калибра, чтобы обеспечить снятие изоляции с пластика без повреждения провода.

Простой детектор напряжения - это недорогой инструмент, который может обнаруживать провода под напряжением, чтобы гарантировать отключение питания перед работой с электрическими проводами.

Основные соединения

Прежде всего, всегда отключайте электропитание перед работой с какой-либо частью электрической системы.

Провода обычно соединяются с помощью гаек, которые классифицируются по калибру, чтобы соответствовать электрическим проводам.

Для таких применений, как подключение светильника, провода светильника присоединяются к проводам электропитания с помощью проволочных гаек.Как и сама проволока, гайки бывают разных размеров, чтобы соответствовать разным калибрам проволоки. Для подключения снимите изоляцию с концов проводов, удерживайте их между пальцами и закрутите гайку для проводов по часовой стрелке на концах.

При подключении электрического прибора соедините проводку, совместив цветные провода линии питания и приспособления, скрутив их вместе, а затем закрыв каждое соединение проволочной гайкой. У многих осветительных приборов нет черных и белых проводов, и в этом случае поищите ребро на оболочке проводов, чтобы определить нейтральный провод.

Выключатели света и настенные розетки имеют винты с обеих сторон для подключения проводов. Зеленые винты предназначены для заземляющих проводов, серебристые / нержавеющие винты - для белых нейтральных проводов, а винты латунного цвета - для черных «горячих» проводов.

Некоторые из наиболее распространенных проектов в области электрооборудования, с которыми сталкивается домовладелец, - это замена выключателей и розеток. Пристройка комнат или капитальный ремонт могут даже потребовать увеличения количества розеток в определенной области вашего дома.Таким образом, в данной статье будут рассмотрены самые основные электрические работы с использованием только однополюсных переключателей и оконечных розеток.

Электрический ток, передаваемый по проводу, можно прервать с помощью переключателя, который просто разрывает соединение между двумя горячими проводами.

Однополюсный выключатель света имеет два латунных винта с одной стороны для подключения черных проводов.

Выключатели освещения служат просто для того, чтобы прервать или «прервать» электрический ток в проводке, прежде чем он попадет в осветительную арматуру.Из-за этого прерывания потока свет выключается, а затем снова включается. Чтобы подключить выключатель, представьте себе провод, идущий от точки «горячего» соединения к коробке, в которой будет находиться выключатель света. Другой провод будет идти от этой коробки выключателя света к распределительной коробке, в которой находится осветительный прибор. Сам переключатель - это то, что соединяет эти два провода и позволяет электрическому току течь к свету или останавливаться на переключателе.

Проложите концы двух проводов в распределительной коробке, зачистите концы и затем соедините белые провода вместе с помощью гайки и заземляющие провода, закрепив их вокруг зеленого винта в нижней части переключателя.Каждый черный провод подсоединен к переключателю. К каждому латунному винту с правой стороны переключателя прикреплен один провод.

Настенные розетки - это еще одна область, которая может потребовать внимания домовладельца. В отличие от осветительных приборов, настенные розетки остаются «горячими», то есть в них всегда присутствует постоянный электрический ток. Это достигается за счет того, что розетки соединяются в ряд, как огни на рождественской елке. «Горячий» провод идет от автоматического выключателя или другой «горячей» распределительной коробки и ведет к первой розетке.Отсюда другой провод идет от первой розетки ко второй розетке. Это продолжается до тех пор, пока не будет подключена вся комната или пока максимальное количество приборов не будет подключено к определенной цепи.

Розетки (вилки или розетки) подключаются в ряд, так сказать, путем прикрепления белых проводов к серебристым / металлическим винтам с одной стороны и соединения черных проводов с латунными винтами с другой стороны. Провод заземления подключается к зеленому винту внизу.

В отличие от светильника, настенные розетки остаются «горячими», то есть в них всегда присутствует постоянный электрический ток.

Розетки, также известные как розетки или вилки, подключаются в ряд, так сказать, путем прикрепления черных проводов к латунным винтам, белых проводов к винтам из серебра / нержавеющей стали и заземляющего провода к зеленому винту. внизу. Современные розетки называются «дуплексными розетками», потому что у них есть два винта с обеих сторон. Как следует из названия, они могут подавать электрический ток на один набор винтов, а затем направлять его через другой «дуплексный» набор винтов на другое приспособление.

Провода прикрепляются к розеткам и переключателям путем загибания конца в форме крючка. Я обычно делаю это, удерживая оголенную проволоку между плоскогубцами, а затем вращая запястье, чтобы образовать крючок в проволоке. Этот крючок легко обойдет винты с каждой стороны розетки и / или переключателя, чтобы обеспечить надежное соединение при затяжке.

Помните, что все электромонтажные работы в доме регулируются «юрисдикцией , имеющей полномочия». Большинство юрисдикций следуют стандартам, провозглашенным в Национальном электротехническом кодексе, но иногда изменяют эти стандарты в своих местных и государственных строительных нормах.Многие штаты и местные юрисдикции разрешают домовладельцам выполнять свои собственные электромонтажные работы, но некоторые этого не делают. Перед началом любых электромонтажных работ проконсультируйтесь с местными законами, постановлениями и местными строительными нормами. Кроме того, убедитесь, что вы знаете, что делаете. Если гипсокартон будет повешен неправильно, то на руках у вас будет просто бельмо на глазу. Если электромонтажные работы выполнены ненадлежащим образом, это может привести к возгоранию вашего дома или поражению электрическим током! Если сомневаетесь, не делайте этого.

Прочие электротехнические изделия


Рекомендуемые статьи

Электропроводка для дома | HomeTips

Всегда отключайте электричество перед работой с выключателями или розетками.

Типичный домашний электрический кабель имеет неизолированный провод заземления и два изолированных провода внутри.

Домашняя электропроводка может показаться загадочной, но не бойтесь: это полезное руководство поможет вам понять, как работает электропроводка и как работать с проводом.

«Электрический провод» - это общий термин, обозначающий проводники, которые направляют электричество от источника питания к осветительным приборам, приборам и другим электрическим устройствам.

Провода и кабели различных размеров подводят электричество к дому и направляют его ко всем источникам света, выключателям, розеткам и электроприборам.Вообще говоря, большие кабели подают электричество в дом, а более мелкие кабели и провода распределяют его по всему дому. Неметаллический кабель прокладывают между стойками стены; выключатели и розетки крепятся к электрическим коробкам. © HomeTips

Практически весь провод в домашних условиях сделан из меди, хотя иногда используется алюминий. Резиновое, пластиковое или похожее на бумагу покрытие, называемое изоляцией, служит барьером для удержания электрического заряда (и тепла) там, где он должен быть - в проводе (эта изоляция снимается с концов проводов, где выполняются соединения). .Для заземления используются неизолированные (неизолированные) жилы.

Как работает электрическая проводка

Провод - это всеобъемлющий термин, обычно используемый для обозначения всех типов кабелей и проводов. Технически отдельный провод называется одиночным проводником; несколько одиночных проводников, скрученных вместе или соединенных вместе в оболочке, образуют кабель.

Точно так же, как автомагистрали могут пропускать больше машин, чем маленькие улицы, большие проводники могут пропускать больше электроэнергии, чем маленькие. Диаметр металлического проводника обозначается номером AWG (American Wire Gauge); чем меньше число, тем больше проволока.Большинство бытовых осветительных и розеточных цепей имеют проводники сечением AWG 14 или AWG 12.

Помимо стандартного электрического провода, в доме есть несколько других типов проводов, необходимых для телефона, кабельного телевидения, стереодинамиков и т. Д. Большинство этих проводов не пропускают опасный электрический ток, потому что они работают при очень низком напряжении или передают только звуковые или графические сигналы, а не электрическую энергию.

В этом разделе HomeTips вы узнаете больше о типах электропроводки и типах проводов и кабелей.

Ремонт и уход за электрическими проводами

Электрические цепи могут вызвать любое количество проблем, и из-за потенциальной опасности возгорания может возникнуть неисправная проводка, поэтому важно немедленно диагностировать и устранять проблему. В разделе «Ремонт электропроводки» мы рассмотрим список наиболее распространенных проблем и направим вас к другим статьям, которые помогут вам сузить круг возможных проблем. Одна из наиболее распространенных проблем возникает с электрическими шнурами и вилками, которые могут выйти из строя после многих лет использования.Мы покажем вам, как их заменить.

Проекты электропроводки своими руками


Этот раздел «Электропроводка» посвящен множеству проектов домашней электропроводки, которые вы можете выполнить самостоятельно. Сначала мы познакомим вас с некоторыми основными методами, такими как «Как разрезать и зачищать провода» и «Как разрезать и разрывать электрический кабель». Затем мы проведем вас через такие распространенные проекты, как «Как расширить электрическую цепь» и «Как установить новую электрическую коробку». Как и в случае со всеми самостоятельными задачами, связанными с электричеством, убедитесь, что питание цепи от главной панели отключено, прежде чем пытаться выполнить какой-либо ремонт или установку.

Общие электрические инструменты

Если у вас есть навыки и интерес к самостоятельному ремонту электрооборудования, вот инструменты, которые вам понадобятся для большинства работ:

Бесконтактный тестер напряжения

Бесконтактное напряжение Тестер позволяет определить, заряжены ли провода или электрические устройства электрически, без необходимости открывать или отсоединять провода. Показанный тип предназначен для определения стандартного напряжения в электрических кабелях, шнурах, осветительных приборах, переключателях, розетках, автоматических выключателях и проводах.Он также обнаружит электрический заряд в низковольтном оборудовании, таком как системы безопасности, связи, развлечений и садового орошения. Найдите тестеры напряжения на Amazon. Бесконтактный тестер напряжения проверяет электрический заряд как при низком, так и при стандартном напряжении. Klein Tools

Тестер электрических розеток

Простой и недорогой тестер электрических розеток просто подключается к обычной розетке, чтобы определить, является ли цепь «горячей» (заряженной) и правильно ли заземлена.Тестер электрических розеток просто подключается к электрической розетке, чтобы определить, находится ли она под напряжением. Sperry

Continuity Tester

Небольшой тестер непрерывности с батарейным питанием стоит менее 10 долларов. Его можно использовать, чтобы определить, не повреждена ли проводка или нет ли электрических цепей. Вы можете купить тестер непрерывности на Amazon. Недорогой тестер непрерывности быстро позволяет узнать, оборван ли провод или отключен. Инструмент для повышения производительности

Плоскогубцы линейного мастера

Плоскогубцы линейного мастера - лучший инструмент для резки толстых проводов или кабелей и скручивания их концов.Чтобы скрутить два провода вместе, держите их бок о бок одной рукой, выровняв их зачищенные концы, и направьте тупой конец плоскогубцев на одну линию с ними, зажмите и скрутите по часовой стрелке. Плоскогубцы Lineman отлично подходят для резки кабелей. и провода и концы скрученных проводов. Irwin

Плоскогубцы

Длинногубцы отлично подходят для сгибания небольших петель на концах проволоки или для обрезки проволоки (большинство из них включает в себя отрезок проволоки). Используйте заостренный конец плоскогубцев, чтобы образовать на конце провода гладкий 3/4 круг, предназначенный для обхвата винтовой клеммы (всегда навешивайте провод на клемму так, чтобы конец изгиба отходил от провода по часовой стрелке).Плоскогубцы с длинными носами проникают в узкие места и помогают с подключением проводов. Irwin

Мультиметр

Вам понадобится мультиметр для выполнения различных проверок целостности цепи, проверки напряжения и других подобных задач. Прочтите инструкции производителя, чтобы получить полное представление о методах. Мультиметры, которые выполняют функцию омметров, вольтметров и связанных с ними инструментов, продаются в магазинах бытовой электроники по цене менее 20 долларов. Вы можете купить мультиметр здесь. Мультиметр помогает со всеми видами диагностики электрических неисправностей.Innova

Отвертки для электриков

Вам понадобится набор отверток для электриков с изолированными резиновыми ручками. Обязательно приобретите отвертки с плоским лезвием и с крестообразным шлицем. Отвертки с резиновыми накладками защищают вас от ударов при работе с электричеством. Titan

Устройство для зачистки проводов

Большинство электрических проводов проходят внутри изоляционной оболочки - пластикового, резинового или бумажного покрытия, которое предотвращает замыкание неизолированных проводов друг на друга или поражение вас током.При сращивании проводов или подключении их к устройствам необходимо удалить изоляцию, что является относительно простой задачей, если у вас есть недорогой инструмент для зачистки проводов. Инструмент для зачистки должен быть установлен так, чтобы он разрезал изоляцию, но не порезал провод (используйте прорезь, соответствующую размеру жилы провода). Инструмент для зачистки проводов позволяет быстро удалить изоляцию и обрезать провода. Ирвин

О Доне Вандерворте

Дон Вандерворт развивал свой опыт более 30 лет в качестве строительного редактора Sunset Books, старшего редактора Home Magazine, автора более 30 книг по обустройству дома и автора бесчисленных статей в журналах.Он появлялся в течение 3 сезонов на телеканале HGTV «Исправление» и несколько лет был домашним экспертом MSN. Дон основал HomeTips в 1996 году. Узнайте больше о Доне Вандерворте

Законно ли выполнять свои собственные электромонтажные работы?

Многие мастера по ремонту дома своими руками не боятся брать в руки молоток и пилу, но могут отказаться, когда дело доходит до ремонта электрооборудования. Электромонтажные работы своими руками по праву могут быть непростым проектом, и совсем не стыдно вызвать квалифицированного электрика даже для самого небольшого проекта, такого как установка выключателя света или замена розетки.Тем не менее, если у вас есть склонность, электромонтажные работы - это один из домашних проектов, который уступает место логике и науке.

Законны ли электромонтажные работы своими руками?

Законность выполнения электромонтажных работ своими руками варьируется от штата к штату и от одного муниципалитета к другому. Всегда звоните в местное бюро разрешений, чтобы получить ответ, который относится к вам.

Один из сценариев, встречающийся во многих сообществах, заключается в том, что вы можете на законных основаниях выполнять свои собственные электромонтажные работы, если вы подтверждаете, что являетесь владельцем-арендатором, и что эта работа выполняется для вашей выгоды, а не для коммерческих целей.

Если этот регулирующий орган разрешает вам, владельцу-арендатору, выполнять работу, вам может потребоваться получить временную лицензию на выполнение этой работы. В некоторых случаях вам может потребоваться пройти тест для получения этой временной лицензии.

Это , а не , как обширный тест, который проводят лица, желающие стать сертифицированными электриками или мастерами-электриками. Вместо этого, как правило, это модифицированный, сокращенный тест, предназначенный для того, чтобы убедиться, что домовладелец знает некоторые основы электрического кодекса, прежде чем приступить к электромонтажным работам.

Типичным языком, который можно найти в юридических книгах многих штатов, является следующий, который прямо позволяет владельцу-жителю выполнять свою работу:

Ничто ... не должно толковаться как требование, чтобы лицо получило лицензию или сертифицированного электрика для выполнения электромонтажных работ по месту жительства ... если только электромонтажные работы не связаны со строительством нового здания, предназначенного для аренды, продажи , или сдать в аренду.

Штат Вашингтон RCW 19.28.261

Почему вы можете сделать это самостоятельно

Электрики могут быть дефицитными

Легко найти людей, которые заменят ваши окна или установят сайдинг.Они практически падают с неба. Но найти электрика, когда он вам нужен, может быть непросто. Наряду с водопроводчиками бывает трудно найти хорошего электрика - особенно того, у кого есть время взять на себя работу по контракту с ремонтником своими руками.

Электрики дорогие

Если вы намерены сэкономить на затратах на реконструкцию, в первую очередь следует начать с высококвалифицированных профессий, таких как электрики. И наоборот, одни из лучших денег, когда-либо потраченных домовладельцем, были на найме электрика.

Электромонтажные работы чистые

По сравнению с установкой гипсокартона или сносом - или любыми другими ремонтными работами - электромонтажные работы чисты. По большей части вы работаете в чистой среде, если только вы не находитесь в подвальном помещении или на чердаке. По сравнению с большинством домашних работ, электромонтажные работы проходят аккуратно и аккуратно.

Тем не менее, большая часть периферийной работы не так чиста: взлом гипсокартона для доступа к кабелям; попадание в грязные полости потолка; ползать по подвалам и подпольям.

Электромонтажные работы логичны

В электромонтажных работах нет ничего мягкого. Все это основано на проверенных временем правилах и методах - все очень логично. У вас есть книги и таблицы, которые помогут вам, и если что-то не работает, есть вполне реальная причина, почему это не работает. Вы не можете - и не должны - импровизировать свои электромонтажные работы. Никаких обмоток воздуховодов, склеивания конструкций, корректировок или подделок электрических работ. Итак, если вы следуете правилам, электромонтажные работы могут подойти вашему стилю.

Электромонтажные работы безопасны

Электромонтажные работы безопасны? При соблюдении мер предосторожности электромонтажные работы не опасны. Однако самоуспокоенность в сочетании с электричеством опасна.

Учтите, что цепи могут безопасно работать, пока выключатель выключен. Когда эта цепь разорвана, электричество не может поступать в свет, настенный обогреватель или розетку, над которыми вы работаете.

Когда звонить специалистам

Даже если вы любите делать ремонт дома самостоятельно, бывают случаи, когда вам нужно нанять профессионалов.Ведь профессионалы делают эту работу каждый день. Работа, требующая длительного обучения, для них - вторая натура.

Например, многих домашних мастеров отталкивает идея проверить электрическую сервисную панель и установить новые цепи. Контакт с ушками внутри сервисной панели - очень серьезное дело. Но работа сервисного щита - это только один аспект электромонтажных работ. Тяжелая работа по запуску новых цепей может быть безопасно выполнена мастерами своими руками. Если они того пожелают, они могут нанять электрика для последней работы по подключению к сервисной панели.

Руководство домовладельца по ремонту дома

© 1jaimages / Adobe Stock

Установка в доме устаревшей или малоразмерной системы электропроводки обеспечит вам безопасность, предотвратит неприятности, такие как мерцание света, и даже сэкономит ваши деньги на счетах за электричество. Однако переналадка - серьезное мероприятие, требующее планирования и терпения.

Поймите свои потребности

© Карина Чекарева / Adobe Stock

Ремонт обычно включает в себя больше, чем просто замену старого провода. Если ваша электрическая панель (блок выключателя) имеет меньший размер, замена ее на более крупную позволит вам использовать больше электроники и приборов одновременно.

До 1965 года многие дома были построены с панелями на 60 А, которых было достаточно для того времени, когда семьи использовали меньше электроэнергии. Даже если вы чувствуете, что можете обойтись этим многим, скорее всего, вам нужно будет обновить свои услуги, чтобы иметь право на страхование домовладельца. Панель на 60 ампер небезопасна по своей сути при правильном использовании, и даже сегодня ее достаточно для очень небольшого дома. Однако в домах более типичных размеров современные пользователи склонны перегружать эти панели, что создает опасность возгорания.

Почти все современные дома построены с панелями на 100, 150 или 200 ампер.Самые распространенные электрические панели - это модели на 100 и 200 ампер. Панели на 100 А достаточно для большинства домов площадью 3000 кв. Футов или меньше. Если у вас большой дом или вы используете энергоемкие приборы, такие как электрический водонагреватель или гидромассажная ванна, обычно более рентабельно выбрать панель на 200 ампер.

С другой стороны, если в вашем доме проводка была подключена в 1980-х годах или позже, скорее всего, потребуется всего несколько обновлений, чтобы заменить изношенную или поврежденную проводку и приспособления.

Вы также можете заменить старые розетки, осветительные приборы и выключатели.Старые круглые выключатели и розетки, установленные в плинтусе без плинтуса, из соображений безопасности следует модернизировать. То, что вы можете установить, зависит от требований к существующей розетке или приспособлению, поэтому убедитесь, что вы знаете, прежде чем покупать замену. Рассмотрите современные варианты, такие как розетки с USB-портами, и альтернативы, такие как кнопочные переключатели света вместо тумблеров.

Сделай сам или найми профессионала?

© puhimec / Adobe Stock

Если вы являетесь преданным мастером DIY, вы можете подумать о том, чтобы самостоятельно выполнить перемонтаж.Вы сэкономите деньги, но потратите несколько недель на грязную работу, связанную с резкой, сверлением, прокладкой проводов и заделкой отверстий. Сначала ознакомьтесь с местными электротехническими правилами и разрешениями. Затем создайте подробную карту цепей, которые вы хотите перемонтировать или установить вместе с розетками, переключателями и другими электрическими элементами, которые вам нужны.

Прежде чем приступить к работе, попросите сертифицированного электрика осмотреть существующую проводку на предмет признаков, что работа может быть более сложной или опасной, чем вы ожидали. Попросите их просмотреть вашу новую схему проводки на предмет возможных проблем.Готовая работа по замене проводки своими руками должна пройти проверку лицензированным электриком. Перед тем, как начать свой проект, найдите электрика, который захочет провести эту проверку. Не все электрики проводят проверки работ, которые не установили сами.

Ремонт электропроводки своими руками начинается с подготовки дома: убирают мебель или перемещают ее в центр комнаты и накрывают тканью, а затем поднимают ковры и половицы. Далее снимаем старую проводку. Если удаление нецелесообразно, вы можете вместо этого перерезать провода, чтобы отключить их.После этого можно устанавливать новую проводку. Это означает как замену проводки, так и проводку для новых розеток или других приспособлений. Если вам нужно просверлить новые отверстия, будьте осторожны, чтобы не задеть провода или трубы внутри стен.

Когда вы закончите, проверьте цепи. Если все они работают правильно, вы можете подключить каждый к автоматическому выключателю на вашей электрической панели и пометить каждый прерыватель названием его цепи. В завершение вызовите электрика для проверки, прежде чем закрывать точки доступа к проводке.

Создайте свой план

© Monkey Business / Adobe Stock

Если вы собираетесь делать переподключение самостоятельно, вам нужно будет спланировать, что вы хотите, и как это будет установлено. Если вы решили нанять электрика, ваша задача - спланировать то, что вы хотите, а не решить, как это установить. Оставьте работу над схемотехникой профессионалам.

Начните с перечисления приборов и электроники, которые у вас есть в настоящее время, и тех, которые вы хотите обновить или добавить в течение следующих 25 лет. Большинство домов ремонтируют только раз в два десятилетия.Когда вы планируете заранее, ваш электрик может учесть будущие приборы в вашем проекте изменения проводки. Рассмотрим такие особенности, как:

  • Отопление, вентиляция и кондиционирование воздуха (HVAC)
  • Освещение и потолочные вентиляторы
  • Водонагреватель
  • Стиральная машина и сушилка
  • Кухонная техника, включая холодильник, духовку, микроволновую печь, посудомоечную машину и морозильную камеру
  • Дома офисная электроника, такая как компьютеры и центры зарядки устройств
  • Развлекательные системы, включая телевизор и стереосистему
  • Гидромассажная ванна, спа, сауна или бассейн
  • Электроника для хобби, такая как гитарный усилитель, электроинструменты или швейная машина
  • Вспомогательные приспособления для передвижения, такие как подъемники для инвалидных колясок, лестничные подъемники и вспомогательные кресла
  • Дополнительные различные функции, такие как полотенцесушители или моторизованная беговая дорожка

Когда вы определитесь, чего хотите, сделайте простой чертеж вашего дома, включающий в себя основные бытовые приборы, электроника, освещение, выключатели и розетки.Визуальное представление помогает электрику понять вашу цель, что, в свою очередь, помогает спланировать электрические схемы вашего дома.

Просмотрите чертеж вместе со своим электриком. Они могут предложить изменения из соображений практичности, безопасности или стоимости. Прежде чем электрик приступит к работе, убедитесь, что вам действительно нравится план. После начала работы просьба об изменениях увеличивает время и стоимость работы. То, что вам кажется простым изменением, на самом деле может потребовать сложной проводки.

Установите бюджет

© estradaanton / Adobe Stock

Прежде чем вы начнете искать электрика, определите бюджет для своего проекта по ремонту электропроводки. Стоимость перенастройки во многом зависит от размера вашего дома и от того, сколько вы хотите перемонтировать. Если у вас ограниченный бюджет, подумайте о том, чтобы менять проводку в доме, комнату за комнатой или секцию за секцией, если позволяет ваш бюджет.

Самостоятельное выполнение некоторых подготовительных и очистных работ также может снизить затраты. Если вы хотите переставить мебель, натянуть ковры, расчистить чердак и, возможно, даже поискать в стенах электропроводку и розетки, есть большая вероятность, что ваш электрик вычтет стоимость этой работы из вашей общей суммы.

Однако

Материалы - не то место, где можно сократить расходы. Дешевые материалы снизят стоимость работы, но не стоит дешеветь систему, которая, как вы ожидаете, будет безопасно и эффективно работать в течение 25 лет. Спросите о типах материалов, которые использует ваш электрик, и проведите собственное исследование, чтобы убедиться, что качество соответствует вашим ожиданиям.

Найдите квалифицированного подрядчика по электротехнике

© Томаш Зайда / Adobe Stock

Ремонт электромонтажных работ - это не то, что нужно оставлять местным неподготовленным мастерам.Чтобы найти квалифицированного электрика, сначала спросите о рекомендациях. Если вы не можете получить какие-либо личные рекомендации, попросите совета у строителей или профессиональных ассоциаций. Как только у вас будет хотя бы три названия компании, свяжитесь с каждой из них, чтобы обсудить их опыт по ремонту таких домов, как ваш.

Проверить лицензию электриков. Найдите компанию, в которой есть хотя бы один мастер-электрик, имеющий как лицензию мастера-электрика, так и лицензию подрядчика по электрооборудованию.Лицензия мастера-электрика - это профессиональная лицензия, а лицензия подрядчика по электрике - это бизнес-лицензия. Только мастер-электрик может иметь лицензию подрядчика по электрике. Также убедитесь, что подрядчик застрахован от общей ответственности.

Убедитесь, что этот электрик действительно работает в компании. Некоторые электрики позволяют компаниям использовать свои учетные данные, даже если они там не работают.

Будьте готовы к сбоям

© Ezume Images / Adobe Stock

Ремонт электромонтажных работ - одна из самых разрушительных работ по ремонту дома.Поскольку провода проходят по всему дому, доступ к ним часто означает подъем ковров и половиц, а также открытие стен и потолков. Ваш подрядчик не сможет сказать вам точно, сколько времени займет работа, пока он не оценит вашу существующую систему электропроводки и ваш новый план.

Ремонтные работы выполняются в два этапа:

Первый этап - Замена кабельной разводки, электропроводки, схем и монтажных коробок.

Второй этап - Установка лицевых панелей на розетки и выключатели и установка осветительных приборов.На этом этапе все подключается и идет «вживую».

Это означает, что даже ремонт нескольких комнат обычно занимает два или три дня. Для дома с тремя-пятью спальнями работа может занять до недели. Если вам нужны какие-либо специальные функции, такие как утопленное верхнее освещение, это продлит время. Просьба об изменениях в вашем первоначальном плане, таких как установка розетки в другом месте, также увеличивает время. Более того, всегда есть шанс, что ваш электрик столкнется с проблемой, которую он не мог предвидеть, начиная работу.

У вас не будет электричества в это время, что, скорее всего, означает отсутствие света, кондиционера, кухонной плиты или телевизора, среди прочего. Для вашего удобства подумайте о том, чтобы остаться в другом месте, пока идет работа.

Если вы решите остаться в своем доме, поговорите со своим подрядчиком, чтобы узнать, что будет сделано в каком районе и в какое время. Они должны быть в состоянии предоставить вам место, где вы не будете мешать друг другу. Они могли бы работать комнату за комнатой и позволить вам держать электричество в определенных комнатах, но это может растянуть работу на несколько недель.

Ремонт вашего дома может показаться хлопотным во время работы, но в результате вы получите более безопасный и приятный дом. Найдите время, чтобы спланировать, что вы хотите от своей электрической системы, и обсудите свои идеи с электриком. Если работа хорошо спланирована и выполняется квалифицированными рабочими, ваша новая система электропроводки будет надежно служить вам в течение следующих нескольких десятилетий.

Связанные

Установка электрооборудования - хорошее жилищное строительство

Сводка: Пошаговое руководство по выбору, определению размеров, расположению и установке основных компонентов - основания счетчика, главного выключателя и панели выключателя - новой жилой электросистемы, включая обсуждение того, как определите размер и установите различные типы кабелей, используемых в системе.


У большинства людей есть лишь смутное представление о том, как работает главная электрическая панель дома, поэтому они с умом держат руки подальше от нее. Но прежде чем подать питание в новый дом, установка основания счетчика и панели выключателя представляет собой ряд простых задач. Требуется лишь несколько специализированных инструментов, и многие методы такие же, как и при разводке ответвленных цепей (см. «Грубый электромонтаж»).

Конечно, все дело в понимании Национального электротехнического кодекса (NEC), знания, которое электрик накапливает за годы обучения и практики.Я не могу написать статью, чтобы заменить многолетний опыт работы электрика, но я могу рассмотреть основные этапы процесса вместе с важными аспектами кода. В большинстве юрисдикций домовладельцы могут установить свои собственные электрические сети, если они выполняют домашнюю работу, получают разрешение и сотрудничают с инспектором и коммунальной компанией. Однако замена уже существующей службы под напряжением - это совсем другое дело, и ее лучше всего доверить квалифицированному лицензированному электрику.

Основные части и детали

Основание счетчика - это место, где коммунальное предприятие устанавливает свой счетчик, а панель выключателя - это место, где автоматические выключатели подключаются к своим отдельным цепям.У утилиты есть спецификации для приемлемых баз счетчиков. Их можно настроить несколькими способами, как показано на рисунках ниже. Ключевым моментом является также главный выключатель, который встроен либо в основание счетчика, либо в панель выключателя. Я предпочитаю, чтобы главный прерыватель был в основании счетчика. Местный кодекс часто требует это место в любом случае, потому что в случае пожара в доме спасатели могут легко отключить электричество. В показанном здесь проекте основание счетчика и главный выключатель находятся снаружи, а панель выключателя находится в подвале.

Коммунальное предприятие и строительный отдел уточняют расположение измерительной базы в доме. Мое местное коммунальное предприятие хочет, чтобы он находился в пределах 36 дюймов от угла дома, ближайшего к трансформатору, с центром на 60 дюймов выше готовой отметки. Для NEC требуется свободное рабочее пространство шириной 30 дюймов, глубиной 36 дюймов и высотой не менее 80 дюймов перед любым счетчиком или панелью выключателя, внутри или снаружи. В NEC также указываются зазоры от земли, крыши и окон до погодозащищенного элемента (верха мачты, где подвесной электрический кабель достигает дома) и инженерных кабелей.Основания счетчиков должны быть надежно закреплены, поэтому я привинчиваю их к каркасу.

В идеале панель выключателя монтируется вплотную к основанию счетчика, соединенному коротким отрезком металлического кабелепровода или фитинга, называемого патрубком, через который будут проходить питающие кабели. Однако такая конфигурация невозможна, когда панель выключателя находится в подвале, как показано здесь. В этой ситуации вам необходимо проложить фидерный кабель большой толщины от основания счетчика до панели выключателя.

Чтобы увидеть больше фотографий, чертежей и подробностей, нажмите кнопку Просмотреть PDF ниже.

From Fine Homebuilding # 150

Подпишитесь на участие в голосовании сегодня и получите последние инструкции от Fine Homebuilding, а также специальные предложения.

Посмотреть PDF

Электрические проблемы: решено 10 наиболее распространенных проблем

Устарела не только национальная электросеть. Электропроводка во многих домах также устарела, что не позволяет питать нашу постоянно растущую коллекцию энергоемких бытовых приборов, освещения и электроники.

«Электрические цепи в этих старых домах не были предназначены для питания многих устройств современной жизни», - говорит электрик Аллен Галлант, который подключил шесть домов для телепроекта This Old House .

Признаки напряжения могут быть очевидными - путаница удлинительных шнуров и удлинителей, выходящих из одной розетки, - или незаметно прячущихся за стенами, потолками и накладками.

Защита блока предохранителей

Коробки предохранителей

, подобные приведенному выше, в наши дни встречаются реже, чем панели автоматических выключателей, но они работают нормально - если только кто-то не установит предохранители с большей силой тока, чем провода могут безопасно выдержать.Это может привести к перегреву проводов, повреждению их защитной изоляции и увеличению риска возгорания.

Если изоляция повреждена, опасность сохраняется, даже если неисправный предохранитель заменен на предохранитель соответствующей силы тока. Чтобы исправить это, старую схему нужно перепроводить.

Наймите профессионала и избегайте опасности возникновения пожара

Некоторые проблемы с проводкой - это просто неудобства. Но другие могут представлять серьезную опасность пожара или поражения электрическим током. Если вы покупаете дом (особенно тот, которому больше 50 лет), или если вы никогда не проверяли свою проводку, рекомендуется нанять лицензированного электрика, чтобы провести тщательный осмотр дома.

«Он осмотрит изоляцию проводов, чтобы увидеть, не высохла ли она и не изнашивается, он будет искать коррозию в сервисной панели, и он будет смотреть, не сделал ли предыдущий владелец что-нибудь небезопасное», - говорит Галлант. . После этого он рекомендует проходить быстрый контрольный осмотр каждые пять лет.

Не пугайтесь, если проверка обнаружит нарушения кода. Каждый раз, когда изменяются электрические правила, старая проводка «устаревшая» при условии, что она была установлена ​​правильно. Код требует только обновить проводку в комнатах, где проводится ремонт.

Чтобы помочь вам оценить состояние вашей собственной электрической системы, мы попросили Галланта определить 10 наиболее распространенных проблем с электропроводкой, которые он видит, опасности, которые они представляют, и рекомендуемые им решения.

Помните: Каждый раз, когда вы работаете с электропроводкой, обязательно отключите цепь на панели главного выключателя.

Общие электрические проблемы

1. Зажим

Иллюстрация Яна Варпола

Что это означает: Светильник имеет лампочку с большей мощностью, чем рассчитано на светильник.

Нарушение кода? Да.

Уровень опасности: Высокий. Сильный нагрев лампы может опалить или оплавить патрон и изоляцию на проводах светильника, что увеличивает риск возникновения дуги - искры, которые переходят по воздуху от одного провода к другому, что является основной причиной электрических возгораний. Повреждение патрона и проводов остается даже после снятия лампы.

Решение: Не превышайте допустимую мощность, указанную для всех осветительных приборов, произведенных с 1985 года.Для более старых, немаркированных светильников используйте только лампы мощностью 60 Вт или меньше.

2. Открытые распределительные коробки

Иллюстрация Яна Варпола

Что это означает: Поскольку в распределительной коробке находятся стыки, в которых провода соединяются друг с другом, человек может случайно повредить провода или получить удар током.

Нарушение кода? Да.

Уровень опасности: Минимальный, если провода находятся вне досягаемости.

Решение: Потратьте несколько центов на покупку новой крышки и установите ее с помощью прилагаемых винтов.

3. Мерцающие огни в ветреную погоду

Иллюстрация Яна Варпола

Что это означает: Изношенная проводка в погодозащитном элементе (наружная арматура, через которую воздушные кабели от линии электропередачи входят в дом) вызывает короткое замыкание всякий раз, когда кабели перемещаются.

Нарушение кода?

Уровень опасности: Высокий. Помимо раздражения, изношенная проводка может вызвать дугу и вызвать пожар.

Решение: Обратитесь в электрическую сеть, которая может бесплатно заменить втулку.

4. Слишком мало торговых точек

Иллюстрация Яна Варпола

Что это означает: Сильная зависимость от удлинителей и удлинителей.

Нарушение кода? Нет; дедушка в.(Сегодняшние нормы требуют, чтобы сосуды находились в пределах 4 футов от дверного проема и каждые 12 футов после этого.)

Уровень опасности: Минимальный, если вы используете сверхмощные удлинители калибра 14 или толще. (Чем толще провод, тем ниже номер калибра.) Удлинители меньшего размера (калибр 16 или меньше) могут перегреться и вызвать возгорание, если нагрузка будет слишком большой.

Решение: Добавьте больше торговых точек. Будьте готовы заплатить электрику около 100 долларов за розетку на первом этаже и вдвое больше за работу на втором этаже.(Скорее всего, это будет минимальная плата.) Эта работа требует вырезания отверстий в стенах и потолке, чтобы продеть провода. Некоторые электрики залатают дыры; другие оставляют исправление на вас.

5. Нет GFCI

Иллюстрация Яна Варпола

Что это означает: Повышенный риск поражения электрическим током во влажных помещениях, таких как ванны и кухни. GFCI (прерыватели цепи замыкания на землю) отключают цепи за 4 миллисекунды, прежде чем ток может вызвать смертельный ток.

Нарушение кода? Нет; (Сегодня коды требуют наличия GFCI в пределах 4 футов от любой раковины и во всех гаражах, подвалах и наружных розетках).

Уровень опасности: Высокий.

Решение: Замените старые розетки на GFCI (около 12 долларов каждая). Это простая работа, которую многие домовладельцы выполняют сами. Электрики берут около 20 долларов за розетку. (Вероятно, это будет минимальная плата за выполнение работ.) Примечание. В качестве альтернативы можно установить автоматические выключатели GFCI (25 долларов США) на главной электрической панели.Но потом каждый раз, когда кто-то спотыкается, вам нужно спускаться в подвал, чтобы сбросить его.

6. Панель с кабелем

Ян Варпол

Что это означает: Панель содержит больше цепей, чем она рассчитана на обработку, потому что слишком много однополюсных выключателей (одна цепь) было заменено тандемными выключателями (две цепи) в одном слоте. (Тандемные выключатели - это не то же самое, что двухполюсные выключатели с высоким усилителем, которые занимают два слота с одной цепью.) Метка на каждой панели указывает, сколько цепей она может разместить.

Нарушение кода? Да.

Уровень опасности: Минимальный. Это может стать проблемой, когда дом продается, и инспектор заглядывает внутрь панели.

Решение: Добавьте дополнительную панель с несколькими дополнительными слотами (250 долларов США) или, если вы планируете серьезные улучшения дома, замените существующую панель на более крупную модель (от 500 до 800 долларов США).

7. Алюминиевая проводка

Ян Варпол

Что это означает: У вас есть тип проводки, который использовался в 1960-х и 1970-х годах как дешевый заменитель меди, который больше не считается безопасным.

Нарушение кода? Нет; дедушка в.

Уровень опасности: Высокий. Алюминий подвергается коррозии при контакте с медью, поэтому соединения ослабляются, что может привести к искрению и возгоранию.

Решение: Установите диэлектрическую гайку для алюминиевого провода (пара продается менее чем за 1 доллар США) на каждое соединение медь / алюминий в осветительной арматуре. Эти гайки имеют специальную смазку, которая останавливает коррозию, сохраняя при этом проводимость. Убедитесь, что все заменяемые переключатели и розетки имеют маркировку «AL-совместимость».

8. Провода с заделкой в ​​спину

Иллюстрация Яна Варпола

Что это означает: На более новых выключателях и розетках провода, проталкиваемые сзади, с большей вероятностью отсоединятся, чем провода, закрепленные вокруг винтовых клемм.

Нарушение кода? Нет. Практика разрешена даже для нового строительства.

Уровень опасности: Зависит от обстоятельств. Как минимум ослабленные провода могут привести к прекращению работы розетки или переключателя.В худшем случае они могут разжечь пожар.

Решение: Проверьте соединения с обратной вставкой, вынув выключатель или розетку из розеточной коробки. Если один получит удар в спину, вероятно, будет больше. Освободите провода и прикрепите их к соответствующим винтовым клеммам на розетке.

9. Незаземленные (2-контактные) розетки

Иллюстрация Яна Варпола

Что это означает: В проводке вашего дома нет возможности безопасно проводить паразитный ток, выходящий за пределы проводов.

Нарушение кода? Нет; (Сегодняшний кодекс требует заземленных цепей и розеток.) ​​

Уровень опасности: Минимальный, если вы не используете адаптер для установки трехконтактной вилки в двухконтактную розетку. Это может вывести из строя устройство, которое вы подключаете, и повысить вероятность поражения электрическим током.

Решение: Замените двухконтактные розетки на правильно заземленные трехконтактные, если это позволяет проводка (Кроме того, проверьте все существующие трехконтактные розетки с помощью тестера цепей GFCI, чтобы убедиться, что они заземлены.Перепрограммируйте все, что не так.

10. Заглушка выпадает из розетки

Иллюстрация Яна Варпола

Что это означает: Изношенные контакты в розетке больше не сжимают штыри.

Нарушение кода?

Уровень опасности: Высокий. Плохие контакты могут вызвать искрение, которое может воспламенить сухую древесину и пыль.

Решение: Как можно скорее замените старые емкости.(Новый стоит около 2 долларов.) Многие домовладельцы чувствуют себя комфортно, делая это сами. Электрики будут брать около 8 или 10 долларов за розетку, хотя, вероятно, это будет минимальная плата за небольшие работы.

Старая электропроводка: это безопасно?

Сегодняшняя стандартная бытовая электропроводка представляет собой изолированный трехжильный кабель с пластиковой оболочкой, широко известный под торговой маркой Romex. Но старинная медная проводка во многих старых домах работает так же хорошо, как и новая, при условии, что она находится в хорошем состоянии и не была изменена таким образом, чтобы нарушать правила.Вот несколько систем электропроводки, которые вы найдете в старых домах.

Ручка и трубка

Самая ранняя система электропроводки в жилых помещениях имела обтянутый тканью провод под напряжением и нейтральный провод, которые проходили параллельно на расстоянии примерно 30 см друг от друга. Керамические ручки прикрепляют провода к каркасу дома; керамические трубки используются там, где провода пересекаются или проникают в каркас.

Предупреждения: Не может быть заземлен или включен в заземленную цепь. Его паяные соединения могут расплавиться, если через них будет протекать слишком большой ток.Заменить или отключить любые цепи, покрытые изоляцией здания; это вызывает перегрев этой проводки.

Бронированный кабель (Bx)

Преемник ручки и трубки. Гибкая стальная оболочка закрывает токоведущие и нейтральные провода, которые изолированы резиной, покрытой тканью. Оболочка обеспечивает заземление, поэтому заземленные розетки легко модернизировать.

Предостережения: Оболочка должна быть надежно прикреплена к металлической выпускной коробке. Проверяйте состояние изоляции примерно каждые пять лет; он ухудшается со временем, как показано выше, или если через цепь пропускается слишком большой ток.

Двухжильный кабель в пластиковой оболочке

Ранний провод с ПВХ изоляцией (Romex).

Предостережения: Пластик легко повредить. Заземленные розетки не могут быть подключены к этому проводу.

Где найти

Электрик: Allen Gallant
Gallant Electric
Waltham, MA
781-862-4636

Разъем алюминий-медь:
Twister # 65
Ideal Industries
Sycamore, IL
800-435-0705
www.idealindustries.com

Ищете дополнительную помощь с ремонтом дома? Гарантия на дом может помочь. Ознакомьтесь с подробными обзорами команды This Old Houses по адресу:

Электропроводка блока выключателей - блоки выключателей 101

Фото: familyhandyman.com

В вашем доме - фактически в каждом доме - источник электропитания принимает непритязательную форму. Скрытый за невзрачной металлической дверью блок выключателя выглядит не очень впечатляюще, но именно поэтому вы можете включить свет, блендер, кондиционер и телевизор.Блок выключателя или сервисная панель работает как центральный релейный узел: он забирает энергию с улицы, а затем подает ее на различные электрические розетки и проводные устройства по всему дому.

Большинство людей открывают коробку выключателя только при возникновении проблемы, например, когда цепь требует восстановления после отключения. Так и должно быть. Домовладельцы поступают мудро, избегая электрических элементов, особенно тех, которых они не понимают. Не ошибитесь: Блок выключателя опасен. Наймите дипломированного электрика, если считаете, что панель требует внимания. Цель этой статьи - просто рассказать немного больше обо всех этих загадочных проводах и переключателях.

Некоторые рабочие места лучше доверить профессионалам

Получите бесплатные оценки от ближайших к вам лицензированных электриков.

+

Двухполюсный сервисный разъединитель

В верхней части коробки выключателя переключатель, который больше других, обычно называют «главным». (Технически это называется двухполюсным сервисным отключением.) Здесь, после прохождения через ваш счетчик электроэнергии, к вашему дому подключаются два горячих провода от коммунальной компании. Каждый провод несет 120 вольт. Если бы вы переместили этот переключатель в положение «выключено», электрический ток в вашем доме прервался бы, и ваша посудомоечная машина внезапно перестала бы работать. Поверните переключатель в другую сторону, и ваша посудомоечная машина - не говоря уже о холодильнике, домашнем компьютере и будильниках в спальне - вернется к жизни.

Бары горячей шины

От главного выключателя каждая из двух горячих линий энергокомпании переходит в свой собственный автобус.На первый взгляд автобус выглядит как обычный металлический брус. Один автобус идет вертикально по левой стороне панели. Второй автобус идет вертикально по правой стороне.

Нейтральная шина

Третья металлическая шина, нейтральная шина, снова принимает электрический ток после того, как выйдет из коробки выключателя и протекает по всему дому, выполняя свою работу.

Фото: familyhandyman.com

Автоматические выключатели

Автоматические выключатели охватывают горячие шины, и в случае перегрузки - например, из-за слишком большого количества работающих одновременно устройств - затронутая цепь отключается и автоматически отключает электрический ток.Кроме того, автоматические выключатели служат исходными точками для проводки, идущей в разные части вашего дома. Поэтому рядом с отдельными выключателями есть ярлыки (с названиями комнат или основных приборов). Каждая цепь имеет два провода под напряжением, подводимых к выключателю, а также нейтральный провод, который подключается к нейтральной шине. Вместе эти три провода выходят из коробки выключателя и продолжают обеспечивать питание своей назначенной цепи.

Существует два основных типа выключателей:

  • Однополюсный: Они состоят из одного переключателя, рукоятки 120 вольт и могут быть 15 или 20 ампер.
  • Двухполюсный: Обрабатывая 240 В с номинальной силой тока от 15 до 70, они выглядят как два переключателя, соединенных вместе.

Для проводного освещения, электрических розеток и обогревателей плинтуса обычно требуются автоматические выключатели на 15 или 20 А. Водонагреватели и сушилки лучше всего подавать на 30 ампер. Между тем, электрические плиты используют автоматические выключатели на 40-50 ампер, а такие вещи, как система кондиционирования воздуха, могут обслуживаться выключателем еще большего размера или дополнительной панелью.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
