Как провести электропроводку в частном доме своими руками: Электропроводка в доме своими руками: схемы, монтаж, правила укладки

Содержание

С чего начать монтаж проводки в доме своими руками: схема, инструменты

В последнее время капитальное и дачное строительство стало весьма популярным. Многие домовладельцы предпочитают создавать дом своей мечты собственноручно, не прибегая к услугам фирм.

Без электричества жизнь современного человека немыслима. Поэтому электрообеспечение жилища – первоочередная задача домовладельца.

Люди, решившие построить дом своими руками, сталкиваются с необходимостью его электрификации. Также бывает, что в существующем жилье электропроводка в очень плохом состоянии и подлежит замене.

Мы рассмотрим все нюансы подключения жилища к электросети, монтажу электропроводки разных типов, подробно изучим распространенные ошибки во избежание их на практике. Также в статье будут указания по вводу проводки в эксплуатацию и рекомендации по популярным вопросам.

Общие правила подключения к электросети

Вне зависимости от того, желаете вы подключить в сети новый дом, или восстанавливаете электрообеспечение в старом (например, при полной смене проводки), вам придется претерпеть немало бюрократических процедур. Для получения разрешения требуется:

- Оформление ТУ (технических условий). Для этого следует обратиться в энергосбыт вашего населенного пункта и ресурсоснабжающую организацию, ведающую электросетями вашего региона). Предварительно уточните, какой пакет документов потребует каждая из организаций вместе с заявкой. Также потребуется написать заявление по установленной форме.

Создание проекта. Его выполняет либо ресурсонабжающая организация, либо коммерческая фирма, имеющая соответствующую лицензию.Впоследствии вам будет необходимо согласовать проект с тем организациями, куда вы подавали заявку на подключение дома.
Подключение объекта. Непосредственно монтажные работы обычно проводит энергоснабжающая организация.Если же подключали дом не они, потребуется предоставить туда копию лицензии (разрешения на выполнение определенных работ) той фирмы, которая производила монтаж и полный перечень проведенных работ.
Приемо-сдаточные испытания. Элементы электрической установки нуждаются в испытании, которые проводится силами специальной лаборатории. По завершении процедуры лаборатория выдает протокол, где содержатся данные о параметрах оборудования и заключение о пригодности его к эксплуатации.
Поверка и опломбирование. Электросчетчик должен быть поверен и опломбирован энергосбытом. Там же выдается разрешение на дальнейшую эксплуатацию прибора учета.
Заключение договора. В заключение всех указанных процедур необходимо предоставить пакет документов в ресурсоснабжающую организацию, получить разрешение на пользование ее услугами и заключить договор, по которому будет снабжаться электричеством объект и производиться оплата за потребленный ресурс.

Составление схемы электропроводки

Начать монтаж проводки в частном доме своими руками лучше всего с принципиальной электрической схемы. Это значительно облегчит дальнейшие расчеты расходных материалов и определение мест установки силовых элементов.

В схему проводки должны быть включены элементы:

Подвод от ближайшей опоры до вводного электрощита
Электросчетчик
Вводное УЗО/выключатель
Внутренний электрощит с группами потребителей:
- Розеточная группа
- Освещение
- Силовая группа (силтьноточная бытовая техника (бойлер, стиральная машина, станки)
- Хозблок (гараж, подвал)

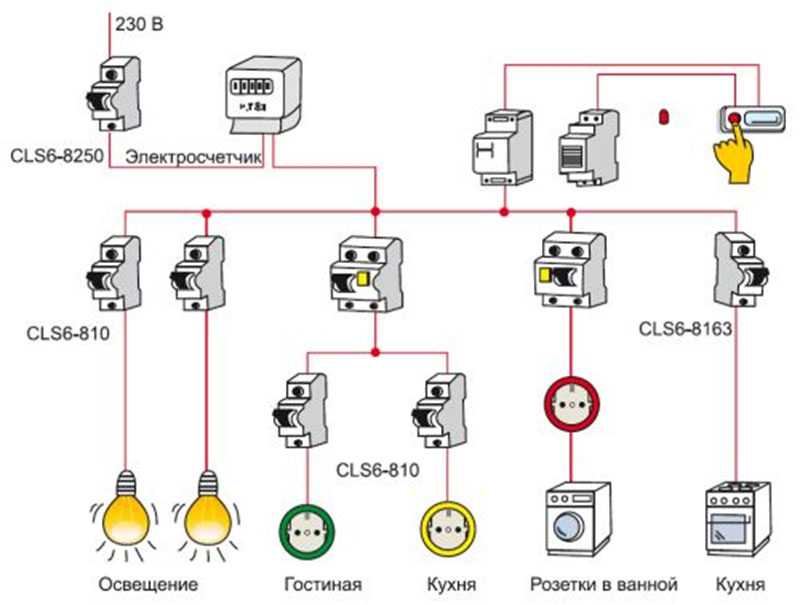

Схема, как правильно провести и сделать электропроводку в частном доме своими руками:

На каждую из этих групп устанавливаются отдельные УЗО/автоматы.

Также при составлении схемы нужно иметь общий план дома, на котором отметить направление прокладки кабелей и места установки розеток и выключателей.

[attention type=green]Хорошо, если проводка будет иметь два отдельных контура. Тогда можно будет отключить один для ремонта, а от второго запитать необходимое осветительное или паяльное оборудование.
[/attention]

На основании этих данных строится принципиальная схема, рассчитывается общая длина кабеля, необходимое сечение в каждом случае, размещение силовых элементов, приборов учета, места ввода питающих кабелей.

Что потребуется

Давайте попробуем разобраться, как самому сделать и провести электропроводку в частном доме. Для того, чтобы провести в доме качественную электропроводку, соответствующую всем СНИПам и нормам безопасности, потребуются следующие материалы и инструменты.

Расходные материалы

- Электросчетчик
- УЗО, автомат или дифавтомат
- Кабель различного сечения (силовые, слаботочные, осветительные)
- Ответвительные коробки

Клеммники (лучше брать безвинтовые)
Выключатели
Розетки
Алебастровая строительная смесь для фиксации кабеля в штробе
Подрозетники
Клей
Саморезы, шурупы
Короба для открытой проводки
Плинтуса, если провод будет прокладываться под ними
Электротехнический картон
Жестяные крепежные полоски или пластиковые крепежи

Необходимые инструменты

Штроборез (болгарка с алмазными дисками)
Зубило монтажное
Молоток
Ножницы для нарезки кабеля
Шпатель
Наждачная терка
Пассатижи
Рулетка
Нож
Шуруповерт

Кабель выбирается из расчета суммарной нагрузки. В среднем, это 0,5-0,9 квадратного миллиметра на 1 кВт мощности. Лучше всего использовать медный многожильный провод. Он лучше

поддается скручиванию, эластичен, устойчив к кратковременным нагрузкам.

Количество кабеля можно посчитать, сделав замеры поверхностей в доме и прибавив с каждой стороны по 15 см на соединение элементов.

[attention type=yellow]Количество розеток, выключателей и прочих элементов рассчитывается при составлении принципиальной схемы. Короба и коробки лучше брать из самозатухающих или негорючих материалов.
[/attention]

Скрытую проводку лучше проводить под плинтусом, а не в штробе. Такое положение кабеля исключает попадание в него сверлом или гвоздем при ремонтных работах, к нему есть доступ и возможна проверка или перекоммутация.

Видео, как правильно сделать и провести эл проводку в частном доме своими руками:

Пошаговая инструкция по монтажу

В разных домах рекомендуется разный тип проводки. В деревянных чаще всего делается электропроводка открытого типа, а в бетонных строениях с множеством технологических пустот – скрытого. Рассмотрим нюансы монтажа и проведения электропроводки в частном доме своими руками.

Открытая (наружная)

Часто используется в загородных деревянных домах. Может быть выполнен как в специальных коробах, под плинтусами, так и в «ретро-стиле», из специального кабеля и на фарфоровых изоляторах-креплениях, фиксирующих вертикальные элементы .

Для проведения работ по прокладке кабеля можно использовать лестничные лотки, которые представляют собой стальную металлоконструкцию. Их применяют для создания вертикальных, горизонтальных и наклонных кабельных линий.

Чтобы провести в доме открытую электропроводку, нужно:

- Рассчитать длину и сечение кабелей каждого типа: силового, осветительного и слаботочного
- Создать электрическую принципиальную схему
- Использовать плоский провод марок АПРВ, АПР, АППВ

Сделайте разметку трассы пролегания кабеля и крепления установочных элементов.

Помните, что расстояние от дверей и окон должно быть не менее 10 см, от потолка – не менее 20 см. высота монтажа выключателей и розеток – около 80 см, но не более 150 от пола.
Закрепите кабель на стенах жестяными полосками или пластиковыми крепежами, исключив провисание.
Закрепите распределительные и установочные коробки
Коммутируйте соединения по схеме: заведите провода в коробки с запасом 70-100 мм и соедините их
Смонтируйте в местах, указанных на схеме розетки и выключатели
Подсоедините к ним провода

Закрытая

Монтируется несколько сложнее. Чтобы скрыть кабели в стенах, нужно:

Разметить стены при помощи разметочного шнура
С помощью болгарки прорезать в стенах канавки 2х2 см
Штроборезом вырезать места под установку распределительных коробок, выключателей и розеток
Установить коробки и подрозетники. Зафиксировать их асбестом или шурупами с дюбелем

Прогрунтовать канавки
Уложить в них кабель. Предварительно его нужно разрезать на куски нужной длины
Закрепить его в канавке штукатуркой. Шаг крепления – около 40 см
Через 20-25 часов, когда штукатурка высохнет полностью, зачистить ее
Установить выключатели и розетки

Вот и все несложные шаги, требуемые для собственноручной электрификации жилища.

Пошаговая видео-инструкция, как провести электропроводку в частном доме своими руками:

Установка фурнитуры

В модной ныне ретро-проводке открытого типа фурнитура может быть самой разнообразной. Помимо выключателей и розеток, там применяются фарфоровые ролики-изоляторы.

Крепить каждый из предметов фурнитуры следует на расстоянии:

Ролики-изоляторы: 10-12 сантиметров друг от друга
Провод витой одножильный – 1 сантиметр от стены
Розетки: не ниже, чем 35-40 сантиметров от пола и не ниже, чем 15 см от кухонного стола
Выключатели – от 50 до 150 сантиметров от пола

[attention type=green]Нельзя устанавливать выключатели и розетки на одном уровне. Это правило относится и к электропроводке скрытого типа.[/attention]

Правила безопасности, ошибки и способы их избежать

Иногда домовладельцы пренебрегают некоторыми нюансами или допускают по невнимательности ошибки, могущие серьезно повлиять на пожаробезопасность. Мы рассмотрим самые популярные из таких ошибок и способы избежать их.

Алюминиевые провода. Их ни в коем случае нельзя использовать. Они хрупки и могут обломиться при замене розетки или выключателя. Лучше заплатить дороже, но взять медные.
В скрытой проводке запрещено использовать многожильные провода. Клемма не очень хорошо держит такой кабель, поэтому создается точка постоянного нагрева. Это может привести как к порче розетки/выключателя, так и к пожару.
Не соединяйте между собой провода из разных металлов напрямую. Во избежание окислов делайте это только через клемму, чтобы устранить возможный контакт металлов.
Гидроизоляция. Нельзя пренебрегать ею в помещениях с повышенной влажностью: санузлах, кухнях, кладовых, террасах. Ее отсутствие может стать причиной удара электротоком.
Размечайте длину провода с максимальной точностью. Ставить скрутки на прямых участках, особенно, если не хватает 10-15 сантиметров, категорически запрещено!
Штроба под канавку. Ее глубина должна быть 2-2,5 сантиметра. Глубже заводить кабель нет смысла, а более мелкую канавку сложно заштукатурить.
Распределительные коробки. Они должны быть расположены практически под потолком. Это делается для удобства обслуживания проводки и во избежание путаницы кабелей различного назначения.
Пропилы под провод. Они должны быть строго вертикальны или горизонтальны. Возможная экономия кабеля при диагональной прокладке может привести к попаданию в него сверлом или гвоздем при ремонтных или отделочных работах в доме.
Сечение провода. Оно не должно быть слишком тонким. Тонкие провода не выдерживают повышенной нагрузки и отгорают. На розеточную группу оптимальное сечение – 2-2,5 мм, на осветительную – 1,3-1,5 мм.

Далее в видео опытный специалист расскажет, как самому выполнить проводку электричества в доме, с чего ее начать, и даже самый далекий от электрики человек сможет сделать это своими руками:

[attention type=red]И немного о технике безопасности. Работайте с домашней электрикой только при выключенных пробках. Поражение током может привести к самым печальным последствиям.
[/attention]

Проверка и ввод в эксплуатацию

После полного монтажа электрической проводки вам необходимо установить все запланированные автоматы, УЗО и электроприборы. После этого смело приглашайте специалиста из энергонадзора для проверки и введения в эксплуатацию электрооснащения вашего дома.

Приемо-сдаточные испытания вашего объекта должны завершиться выдачей положительного заключения о безопасности проведенного электромонтажа, возможности дальнейшего использования оснащения. С «Актом допуска на подключение» вам надлежит обратиться в энергоснабжающую организацию. На этом основании она должна подключить ваш объект к опоре и составить договор об оказании услуг.

[attention type=green]Не стоит экономить на расходных материалах и инструментарии – ведь в будущем качественно сделанная работа станет залогом вашего спокойствия и комфорта.
[/attention]

Сделать в доме электропроводку собственными силами – дело несложное, но требующее внимательности и скрупулезности. Если вы подойдете к этому делу ответственно, проводка прослужит вам многие годы и будет гарантированно безопасной.

Электропроводка в частном доме: устройство и особенности

Оглавление:
Электропроводка в частном доме: как она устроена
Разводка электропроводки в частном доме своими руками: особенности

Оглянитесь вокруг – дом любого современного человека, можно сказать, напичкан различными электрическими приборами. Если раньше мы обходились только освещением, то сегодня к электропроводке подключается огромное количество потребителей электрического тока. Именно по этой причине ее смело можно назвать системой жизнеобеспечения – она отвечает за тепло в доме, за освещение и за массу других приспособлений, без которых немыслима жизнь современного человека. Об этой системе, а в частности, о том, как делается электропроводка в частном доме, мы и поговорим в данной статье – вместе с сайтом stroisovety.org мы разберемся с ее устройством и особенностями самостоятельного изготовления.

Разводка электропроводки в частном доме своими руками фото

Электропроводка в частном доме: как она устроена

По большому счету, несмотря на всю сложность устройства системы электроснабжения дома, она включает в себя не так уж и много различных элементов – разобравшись с ними и поняв их назначение, вы достаточно легко поймете и сам монтаж электропроводки в частном доме. Начнем по порядку.

Щитовая (распределительный щит). Это самая насыщенная часть, в которой сосредоточено и управление, и безопасность, и многое другое. Если перечислять все то, что находится в домашнем электрическом щитке, то может получиться довольно внушительный список. Если сосредотачиваться на основном оборудовании, то, несомненно, это счетчик потребляемой электроэнергии, автоматические выключатели, в задачи которых входит обесточивать отдельные участки электрической проводки в случае замыкания или просто по необходимости. Также здесь устанавливаются все необходимые вам дополнительные приспособления – например, реле времени для управления роллетами или еще чем-либо. В общем, всякой управляющей и контролирующей всячины здесь может быть масса – и все потому, что именно здесь сходятся все провода, протянувшиеся к каждой лампочке или розетке в доме. В общем, это самый основной узел, и если у вас сложилось впечатление его простого устройства, то поспешу уверить вас в обратном. На самом деле он очень сложный, и от правильности его сборки зависит и удобство домашней электропроводки, и безопасность ее эксплуатации.
Как провести электропроводку в частном доме фото
Коммутационные коробки. Можно сказать, что это миниатюрная щитовая, в которой коммутируются провода одного отдельно взятого помещения. В комнатных распределительных коробках, как правило, оборудование не устанавливается – здесь объединяется в одну линию масса проводов, поступающих от каждой розетки, выключателя или лампочки. Здесь важно правильно соединить все провода, а для этого ни много ни мало очень важно знать принцип устройства электрической проводки в каждой отдельно взятой комнаты дома.
Провода. Они бывают разными, и дело здесь вовсе не в том, из какого металл изготовлены их жилы. Самое главное – это сечение кабеля, именно этот момент и обуславливает область применения того или иного типа провода. В бытовой электрической проводке, как правило, используется три типа провода: во-первых, это кабель сечением 4 квадрата – это магистрали, которые прокладываются от центральной электрощитовой к комнатным коммутационным коробкам. Это мощный кабель, который призван выдерживать большую силу тока – следует понимать, что на него может ложиться нагрузка от большого количества потребителей. Вообще здесь нужно смотреть – если в комнате ничего, кроме освещения и одного или двух других потребителей, не используется, то вместо четырех квадратов можно установить провод в 2,5 квадрата. Во-вторых, провод сечением 2,5 квадрата – его областью применения является подключение розеток и таких мощных домашних потребителей, как стиральные и посудомоечные машины, нагревательные баки и так далее. Если речь идет о розетках, то этот кабель прокладывается к коммутационной коробке – если же вести разговор о мощных потребителях, то кабели сечением в 2,5 квадрата тянутся непосредственно к распределительному щитку, где подключаются к общей схеме через специальный автомат. В-третьих, провода сечением в 1,5 квадрата – как правило, используются в осветительных цепях. Прокладываются они от мест установки осветительных приборов и выключателей в комнатную коммутационную коробку.
Электропроводка в частном доме своими руками фото

Вообще если говорить о кабелях и их разновидностях, то здесь нужно упомянуть еще одну очень важную вещь, которую нельзя не принимать в учет, задаваясь вопросом, как правильно сделать электропроводку в частном доме – это защитное заземление. Без него с современными нагрузками на электропроводку никак не обойтись – для заземления нужна дополнительная жила, и именно по этой причине монтаж проводки в доме лучше производить кабелем не с двумя, а с тремя жилами. Естественно, понадобится изготовить и контур защитного заземления – штука простая, и ее вполне реально сделать самостоятельно, но для ее безотказной работы понадобится производить расчеты. По крайней мере, так правильно, несмотря на то, что многие умельцы прибегают к усредненным параметрам – о них вы может почитать в статье «Контур заземления своими руками».

В принципе, это далеко не все оборудование, используемое в электрической проводке дома или квартиры. Сами понимаете, что не обойтись без осветительных приборов, различного рода розеток и выключателей, всевозможных установочных и крепежных изделий и, конечно же, элементов защиты. В первую очередь любая электрическая проводка, в том числе и электропроводка в частном доме своими руками, должна быть безопасной для человека.

Разводка электропроводки в частном доме своими руками: особенности

Самое первое, что здесь нужно понять, так это, как правильно тянуть провода – от этого во многом зависит их долговременная и бесперебойная эксплуатация. Нельзя разводить их хаотично – должен быть порядок. Все провода без исключения прокладываются по стенам, либо вертикально либо горизонтально – горизонтальная проводка может прокладываться как под потолком (это лучший вариант), так и над полом на высоте не менее 100мм над его уровнем. Если говорить о вертикальных участках, то они должны располагаться непосредственно над розетками и выключателями, для которых в большинстве случаев и применяется такая схема подключения. Довольно часто при наличии подвесных потолков проводку закладывают за них – удобно это тем, что отпадает необходимость в так называемом штроблении стен. В таких ситуациях все кабели дополнительно помещаются в гофрированный рукав – это и защита от механических повреждений, и дополнительная предосторожность в случае возгорания проводки. Дело в том, что гофра препятствует доступу кислорода в место возгорания, и огонь гаснет – естественно, одновременно с этим срабатывает защитный автомат, который обесточивает поврежденный участок электрической проводки в доме.

Электропроводка в частном доме фото

Кроме этих нюансов, существуют и другие моменты, на которые просто нельзя не обращать внимания в процессе решения вопроса, как провести электропроводку в частном доме?

Качественное соединение проводов – этот момент касается не только коммутационных коробок, в которых соединенные друг с другом жилы проводов должны спаиваться, но и распределительного щитка. Все подсоединяемые к автоматам концы проводов также должны быть пропаяны или хотя бы обжаты специальными наконечниками. Здесь важно понимать одну вещь – плохой контакт обязательно будет греться. Как результат, на нем оплавляется изоляция, что со временем приводит короткому замыканию, а иногда и к пожару. Контакт должен быть надежный – в некотором роде он может обеспечиваться клеммами, которые необходимо зажимать очень сильно.
Также немаловажным нюансом является соблюдение требований к электропроводке в частном доме – их много, и некоторые из них (можно сказать, что основные) мы уже вкратце изложили выше. Это вообще отдельная тема для разговора, о которой мы поговорим в другой статье.
Монтаж электропроводки в частном доме фото

В общем, все просто и одновременно очень сложно, и без понимания принципов и знания основных понятий о работе электрического тока здесь не обойтись. Самое главное – это то, что даже малейшие ошибки в случае с использованием электричества могут привести к фатальным последствиям. В общем, если вы не уверены в своих силах и возможностях и не относите себя к специалистам в этой области, то за эту работу лучше не браться – электропроводка в частном доме должна монтироваться руками опытных специалистов!

Автор статьи Александр Куликов

Руководство домовладельца по электропроводке в жилых помещениях

Нужна ли вашему новому дому новая система электропроводки? Спланируйте прямо сейчас с помощью этого полного руководства по электропроводке в жилых помещениях для домовладельцев.

Ошеломляющие 211 310 фактических пожаров — именно столько произошло в Грузии с 2013 по 2017 год. Получается, что один пожар происходит каждые 12 минут.

Приготовление пищи остается самой распространенной причиной домашних пожаров в штате. Однако многие другие были результатом ошибочного электричества. Старые дома подвержены более высокому риску возгорания электропроводки, поскольку в них все еще может использоваться первоначальная система электропроводки.

Если ваш дом является одним из них, пришло время обновить вашу электропроводку. Если вы строите новый дом в Грузии, вам также следует узнать о требованиях к электропроводке. Таким образом, вы можете убедиться, что ваша установка соответствует строительным нормам.

Что еще более важно, это гарантирует, что ваш дом защищен от поражения электрическим током.

Готовы узнать больше о проводке дома? Тогда обязательно продолжайте читать!

Когда вам нужна новая электропроводка в доме?

Установка новой электропроводки является обязательным условием для новостроек и пристроек. Добавление отдельной конструкции, такой как гараж, также требует новой или дополнительной проводки.

Вам также может понадобиться автоматический выключатель с большей силой тока, если вы планируете пристройку к дому. Сегодня минимальный номинальный ток автоматического выключателя для новых домов в США составляет 100 ампер.

Однако во многих старых домах установлены автоматические выключатели только на 60 ампер. Более того, большинству современных приборов требуется как минимум панель на 200 ампер.

Если вы заменяете или добавляете новые приборы, ваш домашний выключатель может больше не поддерживать их. Вам также нужно будет обновить свой выключатель, иначе ваша электрическая система выйдет из строя.

Как насчет обновлений или обновлений?

Существующие дома уже могут потребовать замены электропроводки или электрической панели. Это особенно актуально для старых домов, в которых может быть устаревшая проводка или до сих пор используются блоки предохранителей.

Сомневаетесь, пора ли обновить электрическую систему вашего дома? Ознакомьтесь со списком ниже, чтобы узнать о признаках того, что вам требуется замена электропроводки или модернизация электрической сервисной панели.

Ваш дом был построен до 1985 года.

Более половины всех занятых домов в США имеют возраст четыре десятилетия. Если ваш дом является одним из них или если он построен до 1985 года, в нем, вероятно, установлена панель Federal Pacific Electric. Эти панели пользовались большим успехом в домах, построенных между 1960 и 1985 годами.

В любом случае вам следует заменить их как можно скорее, поскольку миллионы панелей FPE неисправны. По мнению экспертов, эти неисправные электрощиты могут стать причиной до 2800 пожаров в домах. Эти неисправные устройства не могут автоматически отключиться даже при перегрузке.

Мигающие огни

Если это происходит при включении устройства высокой мощности, это признак того, что вам нужно обновить панель. Это означает, что панель не может удовлетворить ваши фактические потребности в электроэнергии. Например, когда вы включаете электрический водонагреватель или кондиционер.

Высокомощный прибор потребляет больше энергии, чем его мощность. В результате он пытается компенсировать это, временно отключив подачу питания к вашим источникам света.

В этом случае как можно скорее обратитесь к лицензированному электрику для проверки электрооборудования. Таким образом, вы можете определить, являются ли ваши мерцающие огни результатом недостаточного размера панели. Если это так, то лучше всего обновить электрическую систему вашего дома.

Увеличение числа срабатываний автоматического выключателя

Автоматический выключатель должен срабатывать при перегрузке. Это безопасная конструкция, которая предотвращает затопление проводов чрезмерным током. Однако, если он часто срабатывает, это означает, что ваша электрическая панель больше не может удовлетворять ваши потребности в энергии.

Требуется ли разрешение на электромонтажные работы?

В Грузии разрешение на электроснабжение требуется для всех новостроек. Вам также необходимо получить это разрешение, если вы планируете произвести электрические изменения в существующем доме.

Вам необходимо получить это разрешение, прежде чем вы сможете изменить или установить новую электропроводку и устройства. То же самое происходит при прокладке дополнительных электрических проводов, установке новой розетки или установке нового светильника. Для замены блоков предохранителей на автоматические выключатели также требуется это разрешение.

Кто может выполнять электромонтажные работы?

Из-за опасного характера электромонтажных работ лучше доверить эту работу профессионалам. Кроме того, в Персиковом штате только лицензированный электрик может оказывать электротехнические услуги. В зависимости от объема работы это может быть лицензия I или II класса.

Запишитесь к одному из наших лицензированных электриков уже сегодня!

Электрическая проводка на кухне

В 2011 г. 64% домохозяйств США владели не менее чем шестью бытовыми приборами и электроникой. Среди них холодильник, посудомоечная машина и плита.

Эксперты прогнозируют, что с годами это количество бытовой техники будет расти. На самом деле, они прогнозируют, что к 2025 году стоимость рынка бытовой техники в США достигнет 59,76 млрд долларов. Сегодня новым кухням требуется как минимум семь контуров только для стандартных приборов.

Вот еще несколько моментов, о которых следует помнить, проводя или меняя электропроводку на кухне.

Выделенные цепи

Некоторым бытовым приборам также требуется собственная выделенная цепь, например, электрической плите. То же самое касается посудомоечных машин, систем утилизации мусора, холодильников и микроволновых печей.

GFCI Protection

Каждый год в США происходит не менее 30 000 травм в результате шоковых происшествий. Электротравмы также являются причиной примерно 5% госпитализаций в ожоговые отделения.

Вот почему прерыватели цепи замыкания на землю (GFCI) теперь являются обязательными в США. GFCI — это устройства, размещаемые на электрических розетках для предотвращения таких поражений электрическим током. Они также встречаются в автоматических выключателях и удлинителях.

Работа GCFI заключается в отслеживании дисбаланса электрического тока. Затем они автоматически отключают питание при возникновении такого дисбаланса. Скорость, с которой они отключают питание, помогает уменьшить воздействие блуждающего тока на ткани человека.

На кухне обязательно наличие емкости с защитой GCFI для посудомоечной машины. Любые другие емкости в пределах шести футов от раковины также нуждаются в защите GFCI.

Электропроводка в ванной комнате

Поскольку в ванных комнатах всегда присутствует вода, все розетки должны иметь защиту GFCI. Количество цепей, которые вам нужно подключить к вашей ванной комнате, зависит от используемых вами приборов. Если у вас есть вытяжной вентилятор со встроенным нагревателем, для этого вам понадобится выделенная цепь.

Требования к электропроводке в гостиной

Несмотря на то, что гостиная не так энергоемка, как кухня, она все же может потреблять небольшое количество энергии. Особенно, если у вас есть полная и мощная развлекательная система. По крайней мере, у вас должна быть стандартная 120-вольтовая 15- или 20-амперная цепь для жилой зоны.

На каждые 12 футов стены должна быть установлена настенная розетка. Отдельный участок стены шириной более 2 футов также должен иметь по крайней мере одну розетку.

Электропроводка для столовой

Если в столовой есть электроприбор высокой мощности, для него может потребоваться отдельная цепь. Примером может служить микроволновая печь, для которой может потребоваться собственная схема на 20 ампер. Требования к настенным розеткам такие же, как и в гостиной.

Электропроводка в спальне

Требования к розетке для спальни такие же, как и для гостиной. Однако для комнатного или оконного кондиционера нужен отдельный контур.

Требования к электрическому освещению

Что касается требований к освещению, то 75% постоянных светильников должны быть высокоэффективными лампами. Для нового дома подумайте о том, чтобы перейти на 100%, чтобы вы могли получить максимальную энергоэффективность. Однако, если у вас старый дом, убедитесь, что ваша текущая установка может вместить современные источники света.

Кроме того, если вы планируете модернизировать встраиваемые системы освещения, рассмотрите возможность использования светодиодных ламп. Светодиодные лампы преобразуют до 90% энергии, которую они используют, в свет. Лампы накаливания, с другой стороны, преобразуют только 10% энергии, которую они потребляют.

Несмотря на свою яркость, светодиоды потребляют на 80% меньше энергии, чем лампы накаливания. Они также потребляют на 40% меньше энергии, чем люминесцентные лампы. В довершение всего, светодиодные фонари имеют колоссальный срок службы 50 000 часов.

Имейте в виду, что рядом с дверью каждой комнаты также должен быть выключатель света. Это необходимо для обеспечения надлежащей видимости при входе в помещение. Выключатель может быть как для потолочного, так и для настенного освещения.

Защита от дугового замыкания

С 2017 г. Национальный электротехнический кодекс (NEC) требует защиты от дугового замыкания (AFCI). AFCI — это устройства, защищающие от искрения или искрения, которые могут привести к пожару. Они нужны вам в дополнение к требуемым по закону устройствам GFCI.

AFCI необходимы для всех областей нового строительства домов. Единственными местами, где они не требуются, являются ванные комнаты, гаражи и открытые площадки. Все 15- и 20-амперные цепи должны иметь защиту AFCI.

В существующих домах любая сменная розетка должна иметь защиту AFCI. То же самое происходит, когда вы хотите заменить осветительные приборы.

Убедитесь, что электропроводка в вашем доме безопасна

Вот и готово исчерпывающее руководство по требованиям к электропроводке в жилых помещениях. Теперь, когда вы знаете основы, убедитесь, что электрическая система вашего дома соответствует строительным нормам! Это необходимо для вашей собственной безопасности и предосторожности, так как даже малейшая электрическая искра уже может привести к пожару.

Если вам нужны услуги по электромонтажу, мы в ServiceWise Electric можем вам помочь. Свяжитесь с нами сейчас, чтобы заказать установку новой проводки, замену проводки или модернизацию панели!

Запишитесь к одному из наших опытных электриков уже сегодня!

Как проложить подземную электропроводку

Нередко требуется прокладка электропроводки 120 В под землей. Возможно, вы захотите подать электроэнергию в свой сарай, мастерскую или гараж. Другое распространенное использование — подача питания к фонарному столбу или электрическому двигателю ворот. В любом случае вы должны знать о нескольких требованиях к подземной проводке, чтобы соответствовать большинству действующих строительных норм и правил. Мы покажем вам, как установить подземную электропроводку из одного места в другое.

Как проложить подземную электропроводку – как глубоко закопать провод?

Первый вопрос, который нам всегда задают: «Насколько глубоко мы закапываем проводку или кабель?» Это отличный вопрос. И ответ заключается в том, что это зависит от того, какой провод вы используете и прокладываете ли вы его в кабелепроводе или нет. Поскольку большинство людей задают вопрос, чтобы удовлетворить конкретное желание максимальной глубины заглубления, давайте начнем с этого. Разбивая это по тому, насколько глубоко вы закапываете подземную электропроводку при ее установке, у нас есть следующие варианты:

Глубина заложения 24 дюйма

Используйте питающий кабель для прямого залегания под землей на глубине 24 дюйма (или более). Вам не нужно использовать кабелепровод на этой глубине с кабелем UF, однако вам необходимо предусмотреть кабелепровод из ПВХ на ваших вертикальных каналах, начиная с 18 дюймов.

Глубина заложения 18 дюймов

Провода THWN-2 можно прокладывать внутри кабелепровода из ПВХ на глубине всего 18 дюймов в земле. Это защитит провод от повреждения в случае, если кто-то перекопает кабель. THWN-2 в основном является водостойким THHN (термопластичная высокотермостойкая проволока с нейлоновым покрытием)

Глубина заложения 12 дюймов

При глубине 12 дюймов вы можете проложить провод питающего кабеля для прямого захоронения, защищенный GFCI. Защитите его ПВХ там, где он появляется дома, в гараже или магазине.

Глубина заглубления 6 дюймов

Если вы используете оцинкованный ЕМТ (металлический электрический кабелепровод) с отдельными проводниками внутри, вы можете заглубить его всего на 6 дюймов. Идея здесь в том, что ЕМТ может выдержать удар лопатой или другую существенную потенциальную причину короткого замыкания проводки.

Как проложить подземную электропроводку: Общие примечания по прокладке провода под землей

Если вы когда-нибудь захотите использовать жесткий металлический кабелепровод или даже электропроводку вместо ПВХ, вы можете это сделать. Как правило, мы используем серый 3/4-дюймовый ПВХ для одной линии. Кроме того, несмотря на то, что требуемая глубина заглубления, указанная выше, в целом должна быть точной, сначала проверьте местные строительные нормы и правила. Прежде чем приступить к работе, вы должны быть абсолютно уверены, что соблюдаете требования. Обычно мы предпочитаем использовать кабелепровод из ПВХ при подаче электроэнергии в удаленное место под землей. Это дает вам гораздо большую защиту по сравнению с кабелем, проложенным в земле, в долгосрочной перспективе.

В конце концов, просто разберитесь со своими вариантами и выберите самый безопасный или самый простой маршрут в зависимости от ситуации. Если вы можете обойтись без кабелепровода, а проводка находится в месте, которое не будет мешать копанию в будущем, то лучше всего использовать кабель для прямого захоронения. Если вы бежите через середину своего двора, лучшим выбором может показаться труба из ПВХ или металла, даже если это излишество.

Пошаговая инструкция по прокладке подземной электропроводки

Мы не предлагаем множество шагов для прокладки подземной электропроводки. Установка проводки или кабелепровода требует много работы, но не много подробных инструкций.

Позвони, прежде чем копать!

Не забывайте планировать заранее и звоните, прежде чем копать. Вы же не хотите задеть какие-либо подземные водопроводные линии, электрические линии, канализационные стоки или что-либо еще. В большинстве муниципалитетов вашу собственность проверят в течение дня или двух бесплатно и по вашему телефону. Выделение важных строк флажками перед началом действительно избавит вас от многих хлопот и головной боли. Не пропускайте этот шаг!

Копание траншеи

Мы выкопали много траншей с помощью лопат. Не делайте этого, если вам дорого ваше время. Если у вас есть кто-то, кого вы отчаянно хотите помучить, или вы проходите всего несколько футов, то использование траншейной лопаты вполне подойдет. Однако, если вам нужно пройти большое расстояние с закопанным электрическим кабелем, мы рекомендуем арендовать траншеекопатель.

В большинстве мест можно арендовать 24-дюймовый траншеекопатель менее чем за 200 долларов в день. Вы даже можете заплатить меньше, если вам это нужно всего на несколько часов. Это сэкономит вам бесчисленное количество часов и хлопот, поэтому, если вы можете себе это позволить, возьмите его в местном магазине проката инструментов.

С помощью траншеекопателя спланируйте свой курс и выкопайте траншею в том месте, где вы планируете проложить кабель для прямого захоронения или трубу из ПВХ.

Вырежьте входные и выходные отверстия

Вырежьте входные и выходные отверстия от начальной точки (например, электрического щита) до конца участка.

Это помогает использовать то, что известно как выпускной корпус кабелепровода из ПВХ (LB).

Они облегчают ввод провода в здание (как источник, так и место назначения, гараж или магазин). Вы просто снимаете пластину с помощью двух винтов и подаете провод по мере необходимости, не беспокоясь о резком повороте под прямым углом в точке входа.

Совет для профессионалов: Используйте термопистолет, чтобы согнуть трубу из ПВХ, если вам нужно сделать изгиб, чтобы упереться трубой в дом, гараж или мастерскую.

Прокладка кабеля

Во многих случаях вы можете просто протолкнуть кабель через минимальную длину трубы из ПВХ.
