Трудно представить свою жизнь без техники. Есть устройства, без которых можно было бы обойтись, а есть такие, без которых планировка жилого помещения по праву считается неполноценной. Один из таких жизненно важных элементов — холодильник. Ты согласен?
Ремонт бытовой техники своими руками — хороший помощник для семейного бюджета. При желании можно освоить множество ремонтных операций. Например, заменить термостат в холодильнике не так уж и сложно. Достаточно разобраться в конструктивных особенностях и принципах работы устройства.
Мы покажем вам, как узнать, неисправен ли термостат. В предложенной нами статье подробно рассказывается, как его заменяют при ремонте холодильника под брендом Стинол. Информация сопровождается тематической подборкой фото и видео материалов с советами специалистов.
Особенности конструкции и принцип работы

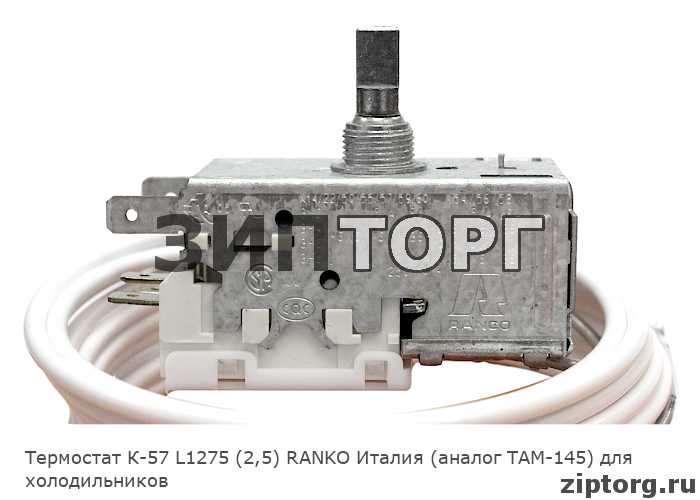

Термостат или термостат — один из основных элементов, без которого нормальная работа холодильника невозможна.
Регистрирует показания датчика температуры в холодильнике и морозильной камере и отправляет сигнал на реле запуска компрессора.
На основании этих сигналов компрессор включается, если камера недостаточно холодная, и выключается, когда температура достигает установленного уровня. Технически термостат представляет собой реле, на одном конце которого находится герметичная трубка, заполненная фреоном.
С другой стороны устанавливаются контакты, размыкание и включение которых подает сигнал на компрессор. К испарителю присоединяется конец трубки с фреоном, также называемый капиллярной трубкой.
Охлаждающая жидкость внутри чувствительна к нагреванию и охлаждению. При понижении или повышении температуры уровень давления внутри трубы изменяется, поэтому контакты реле замыкаются или размыкаются.
Движение контакта контролируется небольшой пружиной. Он используется для установки уровня температуры, которая должна быть внутри холодильной камеры. Ручка регулировки температуры прикреплена к пружине.
Вращение этой ручки изменяет натяжение пружины.
Следовательно, для размыкания и замыкания контактов требуется большее или меньшее усилие. Это влияет на уровень давления в капиллярной трубке, при котором срабатывают контакты.Термостат представляет собой небольшое устройство с герметичной трубкой с датчиком, заполненным хладагентом. В зависимости от изменений температуры испарителя реле включает или выключает компрессор
Этим регулируется степень охлаждения воздуха в холодильнике. При использовании электронного контроллера этот процесс осуществляется несколько иначе, но принцип остается примерно таким же — желаемый уровень температуры устанавливается в соответствии с реальными показателями, которые фиксируются капиллярной трубкой.
Но в таких моделях используется электронный модуль управления, который может обрабатывать данные нескольких датчиков одновременно. Отремонтировать или заменить такой термостат в домашних условиях не всегда удается. Работа со сложной электроникой требует специальных знаний и оборудования.

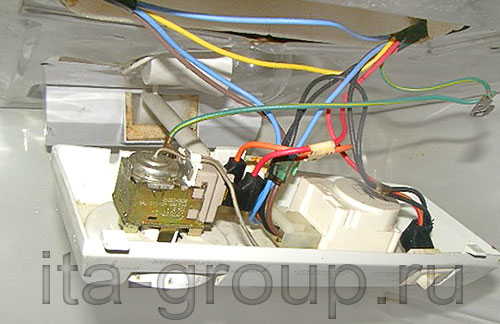

Обычно термостат устанавливается внутри или снаружи холодильной камеры. Перед тем, как приступить к ремонту, не помешает изучить устройство холодильника и технический паспорт устройства. Может быть много полезной информации об устройстве той или иной модели термостата, а также о его местонахождении.
Обычно термостат находится рядом с ручкой установки температуры. Внутреннее устройство типично для относительно старых моделей. Внутри камеры элемент обычно заключен в защитный пластиковый корпус.
Ручка регулировки расположена прямо на нем. Чтобы снять термореле, нужно снять эту ручку и открутить крепежные винты, чтобы снять корпус.В самых современных моделях термостат размещен вне камеры, чтобы сэкономить драгоценные кубические сантиметры внутреннего пространства и не портить дизайн дополнительными элементами
Но вам также нужно искать термостат рядом с ручкой управления, обычно под шкафом холодильника где-то наверху. Таким же образом снимается ручка, откручиваются крепления, а нужный находится за защитной панелью.
Способы обнаружения проблемы
Если термостат сломается, это не значит, что сразу перестанет работать весь холодильный агрегат. Но отсутствие верной информации о текущей температуре скажется на его работе.
Вариант № 1 — проверьте работу оборудования
Симптомы неправильной эксплуатации холодильного оборудования могут быть следующими:
- компрессор работает без перебоев или с очень короткими и редкими перебоями;
- температура внутри холодильной камеры падает до нуля, а иногда и ниже;
- на стенах появляется большое количество инея или даже льда;
- внутри холодильника слишком жарко;
- холодильник не включается после выключения и т д.
Конечно, эти признаки могут быть связаны не только с отказами теплового реле, но и с неисправностями других элементов.Чтобы правильно определить причину выявленных проблем при эксплуатации домашнего холодильника, необходимо будет провести небольшую диагностику. Вы можете сделать это сами
Вариант № 2 — диагностика градусником
Для этого нужно полностью отключить холодильник от электросети, а затем провести его полную разморозку по инструкции.
Конечно, содержимое нужно будет удалить.
Далее необходимо включить прибор в сеть и повернуть ручку регулировки термостата в положение, которое позволит получить минимально возможную температуру. Если у вашей модели холодильника есть режим заморозки, рекомендуется его использовать.Для проверки работы термостата необходимо освободить холодильник от всех продуктов, вставить термометр внутрь камеры и через несколько часов проверить его показания
В холодильной камере примерно по центру нужно поставить градусник, предназначенный для измерения температуры воздуха. Лучше всего использовать прибор, позволяющий проводить измерения при температуре ниже нуля. Холодильник оставляют в таком режиме примерно на два часа. Далее необходимо проверить показания градусника.
Если к этому моменту температура в холодильнике упала примерно до шести градусов, с термостатом проблем нет. Но когда на этом уровне становится заметно теплее или холоднее, термостат необходимо заменить.
Вариант № 3 — визуальный осмотр холодильной камеры
Если после размораживания внутри камеры очень быстро образуется так называемый снежный покров, первоначальную диагностику исправности термостата можно провести очень легко.
Появление снежного покрова в холодильнике практически всегда означает, что термостат неисправен, необходимо провести диагностику его состояния
Для этого в момент работы компрессора ручка регулировки начинает поворачиваться в сторону увеличения температуры внутри камеры. Если реле сработает правильно, в определенный момент датчики зафиксируют необходимый уровень температуры, после чего компрессор отключится. Если двигатель продолжает работать, необходимо заменить термостат.
После такой диагностики и при работающем термостате рекомендуется удалить все содержимое из камеры и дать устройству поработать на холостом ходу примерно шесть часов. В этот период следует обращать внимание на продолжительность перерывов в работе компрессора.
Если это около 40 минут, ничего страшного, вы можете использовать холодильник как обычно. Если компрессор включается слишком часто или нечасто, следует попробовать отрегулировать этот момент с помощью настроек реле. Если это не удастся, вам, скорее всего, потребуется установить новый термостат.
Правила разборки теплового реле
Если холодильник вообще не включится, провести описанную выше диагностику будет невозможно. Вероятная причина выхода из строя — электрическая неисправность этого элемента.
Но неисправность компрессора, например перегоревшая обмотка двигателя, тоже может стать проблемой. Чтобы понять, нужно ли заменять термостат, его нужно будет вынуть из холодильника для исследования.Обычно рядом с ручкой регулировки находится термостат, с помощью которого устанавливается температура воздуха в холодильнике. Двухкамерные модели комплектуются двумя такими ручками

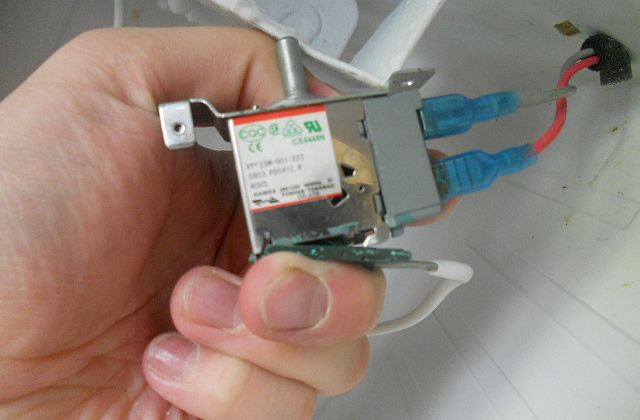

Для начала нужно отключить холодильник. Теперь вы должны найти то место, где оно находится, как описано выше. Обычно необходимо снять ручку регулировки, снять крепеж и снять защитные элементы.
Затем нужно внимательно осмотреть устройство, обращая пристальное внимание на провода, по которым подается питание.
Все они имеют разную цветовую кодировку в зависимости от назначения. Обычно для заземления используется желтый провод с зеленой полосой.
Этот провод следует оставить в покое, а все остальные следует отсоединить и замкнуть вместе.

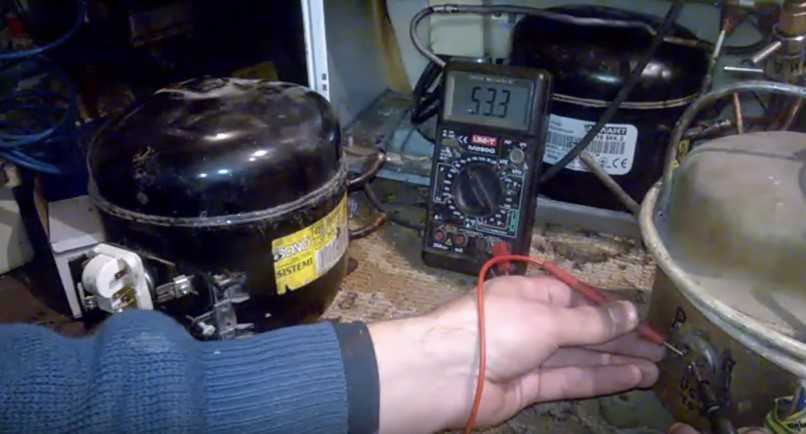

Холодильник снова подключен. Если прибор по-прежнему не включается, возможно, термостат исправен, но с компрессором возникли серьезные проблемы.Если холодильник вообще не включается, причиной может быть не только неисправность теплового реле, но и выход из строя компрессора, например, сгоревшая обмотка двигателя
Если двигатель работает, можно однозначно сделать вывод о необходимости замены реле. Перед началом работы не помешает вооружиться смартфоном или фотоаппаратом, чтобы постоянно записывать все операции. При установке нового термореле эти изображения могут быть очень полезны, особенно новичкам.
необходимо четко помнить, какая жила кабеля использовалась для каких целей. Обычно для подключения теплового реле к электродвигателю используется черный, оранжевый или красный провод. Коричневый провод ведет к нулю, желто-зеленый провод обеспечивает заземление, а чистый желтый, белый или зеленый провод подключается к свету.
Для подключения термостата используются провода с разной цветовой маркировкой, нужно помнить назначение каждого провода, чтобы не запутаться при повторной сборке
Иногда бывает трудно удалить поврежденный регулятор, особенно если он находится на открытом воздухе. Например, в некоторых моделях холодильников Атлант необходимо полностью снимать дверь спальни с петель. Для этого нужно снять крышку, установленную над верхним шарниром, и открутить спрятанные под ней болты.
Перед снятием ручки регулировки также необходимо снять колпачки и открутить крепеж. Все эти операции нужно выполнять аккуратно. Лучше всего хранить застежки и планки в небольшом контейнере, чтобы они не потерялись. Сам термостат обычно прикручивается к кронштейну; необходимо осторожно снять, отцепить и снять.Если термостат находится внутри холодильной камеры, он обычно скрывается под пластиковым кожухом, в котором также может быть установлена лампочка
На его место устанавливается новый термостат, соблюдая обратный порядок сборки.
Иногда поломка термостата связана с неисправностью так называемой капиллярной трубки или сильфона. Если заменить только этот элемент, реле можно оставить.
Для выполнения этой процедуры необходимо будет снять термостат, следуя методу, описанному выше. Сильфон необходимо отсоединить от испарителя и осторожно снять с корпуса устройства. Теперь установлена новая капиллярная трубка, подключенная к испарителю, и реле установлено в исходное положение, а отсоединенные провода подключены.
Замена на примере холодильника Стинол
Для холодильников Стинол выход из строя реле — довольно частое явление, особенно после пяти-семи лет эксплуатации.
Чаще всего здесь выходит из строя сильфонная трубка, так как именно такой вариант предусмотрен производителем данного элемента. У модели «Стинол-101» всего один компрессор, а в «Стинол-103» их два: отдельно для холодильника и морозильника.Это схема контактов теплового реле типа К-59, которая позволяет составить представление о том, какие провода нужно подключить и где.
Цветовая кодировка может отличаться, фото на телефоне поможет сохранить информацию, также вы можете нарисовать подобную схему самостоятельно
Автоматика разных моделей немного отличается, что отражено в соответствующих схемах подключения, в остальном эти холодильники очень похожи, поэтому есть смысл одновременно рассматривать порядок их ремонта.
Чтобы понять, что холодильник Стинол нуждается в ремонте или замене терморегулятора, необходимо обратить внимание на следующие признаки:
- компрессор работает постоянно и не реагирует на выключенный регулятор;
- при перемещении ручки регулировки но знак ВЫКЛ характерного щелчка нет;
- температура в холодильных камерах значительно превышает параметры, установленные при регулировке.
В холодильной камере Стинол-103 применяется термостат К-59, маркировку проверить несложно, она указывается на корпусе. Для снятия регулировочных ручек необходимо использовать тонкое шило. Вам просто нужно снять их и снять. У Stinol-101 есть только одна ручка управления, а у Stinol-103 — две, по одной на каждый компрессор.
Чтобы снять ручку регулировки холодильника Stinol (1), используйте заостренный предмет, например, шило. Затем снимите декоративную планку (2), удерживаемую четырьмя выступами
После снятия ручки нужно снять декоративную планку, имеющую шесть выступов. Это хрупкий предмет, будьте осторожны, чтобы не повредить его. Под крышкой есть гайки, которые нужно открутить. Далее необходимо открутить винты, которыми крепится панель управления.Под декоративной крышкой находятся крепежные винты (1), удерживающие термостат в правильном положении, их необходимо открутить, чтобы продолжить разборку элемента
лучше всего откручивать винты, удерживающие петлю дверцы холодильника в последнюю очередь. Чтобы избежать возможных повреждений, дверь необходимо подпереть. Теперь вы можете приподнять панель и снять дверцу с петель.
Следующим шагом будет снятие верхней крышки холодильника.
Крепеж, фиксирующий панель управления и дверную петлю (1) холодильника Стинол, необходимо откручивать, приближаясь к двери и не отходя от нее
Необходимые застежки находятся на тыльной стороне.
Их откручивают и снимают крышку. Таким образом вы получите свободный доступ к термостату.
Для начала нужно отсоединить контактные разъемы реле, после чего можно снять элемент с панели управления холодильника.Сняв дверцы и верхнюю панель холодильника Стинол, можно аккуратно снять термостат для осмотра и диагностики
На этом этапе нужно запомнить или записать цветовую кодировку отдельных прядей. Чтобы удалить изношенный капилляр, снимите пластиковый колпачок.
Теперь необходимо открутить крепежный винт и снять блок освещения. Трубка снимается через предусмотренное для этого отверстие.Чтобы продолжить замену термостата в холодильнике Стинол, необходимо снять крышку (1) в холодильнике и снять капиллярную трубку (2)
Новый элемент установлен таким образом, что неизолированный участок в его нижней части надежно скрывается под накладкой. Отверстие закрывается пластиковой заглушкой для восстановления герметичности камеры.
Обычно капиллярная трубка выступает за пределы термостата.
Ее нужно аккуратно положить под верхнюю крышку холодильника, там достаточно места.Чтобы снять капиллярную трубку (2) и заменить ее, сначала необходимо отсоединить корпус освещения, который закреплен винтом, встроенным в его корпус
Теперь нужно заново собрать термостат и холодильник: подключить все необходимые соединения, установить и закрепить крышку холодильника, повесить дверцу.
И снова вкручивание креплений дверных петель производится в последнюю очередь, когда остальные аналогичные саморезы уже установлены.
Отверстие, образующееся на задней панели при ремонтных работах, необходимо заделать пластиком для восстановления герметичности холодильной камеры
Проверить исправность термостата холодильника Стинол в домашних условиях можно с помощью несложной диагностики. Контакты 3 и 4 этого устройства при комнатной температуре должны оставаться замкнутыми.
Если после их соединения перемычкой компрессор включился, неисправно тепловое реле, его необходимо заменить.
При утере настроек термостата их можно исправить, повернув регулировочные винты, но делать это нужно в сервисном центре, имеющем необходимое оборудование.
Не менее важным функциональным узлом в конструкции холодильника является реле стартера, рекомендуемый нами товар расскажет об устройстве, предназначении которого и способах ремонта.
Выводы и полезные видео по теме
Процесс замены теплового реле наглядно демонстрируется на следующем видео, в котором мастер делится нюансами ремонта холодильного оборудования типа Стинол:
Интересные советы по диагностике состояния реле и его замене на примере двух моделей холодильников содержатся в этом видео:
Процедуру замены термостата нельзя назвать слишком сложной. Однако неправильное обращение с этим элементом может только усугубить ситуацию. Детальная проработка процедуры ремонта и внимание к деталям поможет вернуть холодильник в рабочее состояние.
