Как правильно сделать электропроводку в частном доме и не ошибиться

Опубликовано 04.08.2020 | Электрическая проводка

Поделиться статьей:

Разводка электрики в частном доме — новостройке или здании, которое подлежит реконструкции — требует системного подхода. Особенно высокие требования к профессионализму инженеров и мастеров в постройках из горючих материалов. Но и в других ситуациях проводка должна быть надежной и безопасной.

В статье мы разберёмся как проложить электропроводку в частном доме, соблюдая все действующие нормативы. Мы также проанализируем основные сложности этого процесса, из-за которых монтажные работы чаще всего доверяют компаниям-подрядчикам.

Правильный и безопасный монтаж проводки в доме

Знают как правильно сделать проводку в частном доме не все — такая задача не относится к числу рутинных. Даже тем мастерам, которые периодически выполняют электромонтажные операции, перед началом прокладки электросетей во всем здании стоит освежить в памяти рекомендации и нормативы.

Первое требование, которое выдвигается к электропроводке — это ее безопасность. Оно включает такие аспекты как защиту от короткого замыкания, от перегрузки, от поражения жильцов электрическим током, а также защиту от возгорания. Все это возможно лишь в том случае, если работы будут проводиться с соблюдением норм СНиП и ПУЭ:

Перед тем, как сделать разводку электропроводки в деревянном доме, выберите способ прокладки. При скрытой прокладке на основании из горючего материала нельзя использовать пластиковые короба или гофру — только металлические трубы с достаточной толщиной стенки или негорючие термостойкие металлорукава.
При открытой разводке нужно использовать специально предназначенный для этого кабель. Проводники фиксируются на изоляторах с таким расчетом, чтобы избежать перегибов или других повреждений.
В частном жилом доме нужно использовать только медные провода, сечение которых соответствует нагрузке. Применение алюминиевых проводов не допускается, нельзя и комбин6ировать медные ветки с алюминиевыми при частичной замене электросети.
В помещениях с повышенной влажностью (ванная, кухня, веранда) есть риск контакта проводника с влагой. Чтобы избежать замыканий, нужно обеспечить качественную гидроизоляцию и использовать приборы (в первую очередь светильники, розетки и выключатели) с соответствующим уровнем защиты.
Сами проводники при прокладке можно располагать только горизонтально или вертикально. Диагональная прокладка не допускается. Также нельзя сращивать кабели внутри штроб или кабель-каналов — все соединения должны находиться внутри распаечных коробок.

Это — лишь часть правил по разводке проводов в частном доме, которые мы упомянули из-за того, что их нарушают гораздо чаще. Ниже будет приведена схема работ по монтажу электросети с более подробными рекомендациями.

Составление схемы электроснабжения

На основании плана здания составляется схема электропроводки здания. Электрическая часть схемы включает перечень приборов-потребителей, их расчетную мощность и количество. Монтажная часть — точки размещения устройств с привязкой к плану здания и трассы прокладки проводов.

Работу над электрической схемой начинают с формирования групп приборов-потребителей внутри щита. Обычно в отдельные группы выделяют:

Розеточную сеть.
Осветительную сеть.
Группы для хозяйственных построек или помещений (подвал, мастерская, гараж).
Отдельные группы для потребителей большой мощности (водонагреватель, котел, электроплита, электрический теплый пол).

Можно реализовать и другой подход, разбив все приборы в доме на отдельные группы по комнатам/этажам. Но в этом случае нужно знать суммарную потребляемую мощность приборов и учитывать ее при электротехнических расчетах, а также при прокладке проводников.

Эти сведения учитывают при составлении монтажной схемы. На ней обозначают:

Место ввода в дом.
Место установки электрощита.
Трассы для прокладки проводов.
Тоски размещения ламп, розеток, выключателей.
Места установки стационарных электроприборов.

Такая схема используется в качестве основного документа при монтажных работах в доме.

Расчетные работы при подготовке

Параллельно с составлением схемы проводки выполняются электротехнические расчеты. Основная задача — определить суммарную мощность электроприборов дома в целом, и потребляемую мощность каждой из веток.

Для расчета потребляемой мощности:

Составляем список электроприборов, которые будут использоваться в доме/помещении.
Суммируем их потребляемую мощность. Она указывается в паспорте прибора, если самого устройства пока нет — на сайте продавца/производителя. В крайнем случае можно воспользоваться табличными значениями — мощность у большинства приборов одного типа находится в сравнительно небольшом диапазоне.
Полученное значение умножаем на коэффициент спроса 0,8 (учитывает, что не все приборы включаются одновременно). Но можно этого не делать — тогда у вас будет определенный запас мощности.

Комплектующие для электропроводки частного дома

В частном доме проводку рекомендуют делать на основе медных проводов — они лучше переносят загибание, менее подвержены коррозии, и потому служат дольше даже при сильных нагрузках. Чаще всего применяют двух- или трехжильные провода:

ВВГнг-П.

ВВГнг-LS.
NYM.

Изоляционная оболочка таких проводников изготовлена из негорючих материалов, поэтому они более безопасны. Кроме того, в состав изоляционного слоя кабелей ВВГнг-LS добавляют компоненты, которые замедляют разрушение оплетки при контакте с воздухом и ультрафиолетом — потому они подходят для прокладки открытым способом.

Сечение проводника для прокладки внутри дома выбирают с учетом мощности/силы тока. Для основных веток обычно используются проводники с площадью поперечного сечения от 1,5 до 4 мм2. Более толстые провода нужны для подключения устройств с большой мощностью или при реализации трехфазной схемы.

Для ввода в здание используется СИП – самонесущий изолированный провод. Помимо качественной изоляции и хорошей проводимости для него характерна высокая прочность.

Помимо проводников для формирования электрической сети нужны будут:

УЗО и автоматы, обесточивающие систему при превышении рекомендованной силы тока. Защита нужна как для проводки в целом, так и для отдельных ее групп — по автоматическому выключателю на каждую группу.
Розетки и выключатели зависят от способа прокладки электропроводки. Чаще всего используют встраиваемые модели, к которым провода подводят по штробам или кабель-каналам, скрытым под обшивкой. Накладные устройства используют при открытой прокладке проводников.
Распределительные коробки устанавливают там, где нужно организовать соединение проводов. Они должны быть изготовлены из негорючего материала и снабжены крышкой, которая легко открывается для доступа к контактам.

Этапы работ по монтажу электропроводки

Прокладка коммуникаций в жилом доме — задача трудоёмкая. Схема работ зависит от способа монтажа проводников, а также от конфигурации всей сети. Но в любом случае до размещения кабельных трасс нужно выполнить ряд операций.

Подготовительные операции

Первая задача — установка и сборка электрощита. Щиток устанавливают в выбранном месте, с таким расчетом, чтобы к нему можно было подвести кабель от места ввода электричества в здание. Внутри щитка размещают нулевую шину, заземляющую шину, прибор учета (он может быть установлен отдельно), а также УЗО и дифференциальные автоматы. При большой площади зданий или сложной конфигурации электросети возможно добавление других элементов.

Параллельно выполняются работы по монтажу контура заземления:

Основная задача заземляющего контура — отвод тока на грунт.
Для этого собирается конструкция треугольной формы, основу которой составляют стержни или уголки длиной до 3 метров. Они соединяются плоскими стальными деталями, после чего заглубляются в грунт.
Заземляющий контур в почве возле дома соединяется с щитком и заземляющим проводником.

После сборки щита и заземления, а также после завершения остальных монтажных операций нужно обеспечить ввод электрики в здание (если речь идет о новостройке). Для ввода прокладывается либо воздушный кабель, который закрепляется на специальном кронштейне, либо подземный кабель в бронированной оболочке. Для соединения с магистральным кабелем обычно используются прокалывающие зажимы, которые не требуют обесточивания линии для установки и обеспечивают высокую эффективность изоляции места подключения.

Скрытая и открытая разводка

Сами провода монтируют по разным схемам. Чаще всего электропроводку прокладывают скрытым способом — маскируя ее в штробах или за отделкой. Первый способ применяют в зданиях из кирпича, бетона или пористых материалов:

На стены по схеме электропроводки наносится разметка.
По разметке формируются каналы глубиной не менее 25 мм и шириной, соответствующей количеству кабелей, которые будут в них проложены.
Для формирования штроб могут использоваться разные инструменты.
Но проще всего (и быстрее) штробление выполнять с помощью штробореза с подключенным промышленным пылесосом.
В штробы закладываются либо гофрированные трубы, либо сами кабели в несгораемой изоляционной оболочке. Применение гофры делает систему более долговечной и ремонтопригодной: вышедший их строя участок кабеля можно извлечь из кожуха и заменить целым.
Отдельно формируются углубления для распаечных коробок, подрозетников и оснований для выключателей.

В штробах или кабель-каналах прокладываются проводники, которые затем подключаются к клеммам розеток/выключателей. В распаечных коробках соединение оформляется с помощью скрутки (нежелательный вариант), клеммных колодок или пружинных зажимных колпачков.

После завершения монтажа и проверки электросети штробы замазывают строительным раствором. Если предполагается обшивка стен, то кабель-каналы можно прокладывать поверх основания — без формирования штроб.

Наружную прокладку применяют редко, в основном — при монтаже электропроводки в деревянном здании:

По трассе устанавливают фарфоровые изоляторы и негорючие распаечные коробки.
Витой кабель в тканевой негорючей оплетке фиксируют на изоляторах.
Кабели соединяют внутри коробок и подключают к накладным розеткам/выключателям.

Финальный этап всего проекта — ввод системы в эксплуатацию. Только после проверки надежности всех элементов электропроводки можно получить акт, на основании которого надзорные органы выдадут разрешение на использование оборудования и подачу тока.

Профессиональный монтаж электропроводки мастерами ГСК

Высокая трудоёмкость процесса, а также потребность в точных электротехнических расчетах — вот основные причины, по которым устройство электропроводки в доме стоит поручить мастерам компании ГСК.

Мы профессионально проектируем и монтируем электрооборудование для жилых зданий — от дачных домиков до больших частных домов в несколько этажей. Все работы выполняются квалифицированными специалистами, а их качество подтверждается гарантией. Расценки на услуги тоже вполне доступны.

Метки:

Проводка в частном доме – особенности ее планирования, организации и установки

Содержание статьи (ссылки кликабельны):

Какой кабель является лучшим для проводки?
Виды электрофурнитуры.
Что надо учесть во время планирования проводки?
Особенности разводки или создания контуров.
Где устанавливать выключатели?
Как установить скрытую проводку?
Открытая проводка.
Использование инсталляционных коробов.
Использование напольной коробки.
Видео. Проводка в частном доме своими руками.

Обязательным условием жизни каждого из нас является наличие электричества в частном доме. Без него мы не смогли бы развлекаться, выполнять различные бытовые дела, создавать свет в ночное время и осуществлять еще много других дел.

Другими словами роль электричества является неоценимой и его отсутствие в некоторой степени ассоциируется с остановкой жизни. Именно поэтому очень важно обеспечить наличие электрического тока в нашем доме.

Для того чтобы им можно было пользоваться, нам нужно сделать две вещи:

Подключиться к общей электрической сети.
Организовать электрическую проводку в любом уголке частного дома, то есть проложить кабели, по которым будет проходить электрический ток.

Первый этап осуществляется специалистами той компании, которая обслуживает электрические сети. То есть здесь мы ничего не делаем. Работники этой компании для подключения к электросети осуществляют установку центрального автомата (рубильника), «защиты» и электросчетчика.

Все остальные работы по электропроводке осуществляются нашими руками. Конечно, это могут сделать и специалисты за определенную плату. Однако в любом случае мы должны четко знать, из каких компонентов состоит проводка в частном доме, как ее нужно организовывать и каким образом проводится ее монтаж?

Эти знания дадут возможность проверить качество работы наемного специалиста и уберечь от различных будущих проблем.
В том случае, если вы планируете сэкономить, то эти знания помогут проложить электрическую проводку в любой уголок частного дома с помощью своих же рук.

Перед тем, как рассмотреть все особенности монтажа электропроводки, следует рассмотреть, какие элементы необходимы для организации и установки домашней электрической сети.

Каким должен быть кабель?

И так, для монтажа электропроводки владельцу частного дома нужно запастись определенным количеством кабеля и электрофурнитурой (ее виды рассмотрим ниже). Кабель может быть медным или алюминиевым. Конечно, он должен иметь изоляцию.

Полезный совет: будет лучше, если использовать медный кабель. Причина этого заключается в том, что он обладает большей пропускной способностью. Это дает возможность использовать провод с меньшим сечением.

Также к преимуществам медного кабеля принадлежит и то, что он может выдерживать большую нагрузку, чем электропровод, сделанный из алюминия.

Различные виды кабеля

Еще стоит сказать и о таком моменте. В частный дом может подаваться как однофазное, так и трехфазное питание. В том случае, когда нужно будет подать ток к однофазным приборам, кабель должен быть трехжильным.

Одна жила является фазной, другая — нейтральной, третья предназначена для заземления. В случае прокладки трехфазного питания кабель должен быть пятижильным.

Для проводки могут использоваться как плоские (удобно монтировать под штукатурку), так и круглые кабели. Важной их характеристикой является поперечное сечение.

Выбор электропровода с определенным сечением зависит от уровня нагрузки. Так, если будет прокладываться провод к розеткам, то эта величина должна быть не менее 2,5 кв. миллиметров. Кабели для питания осветительных приборов должны обладать сечением, которое является не меньшим 1,5 кв. миллиметров.

Полезный совет: чтобы не прогадать с сечением электрического провода, нужно провести подсчет мощности всех возможных приборов, которые будут питаться от отдельного провода. Конечно, нужно учесть некоторую величину в качестве запаса. После этого общую мощность нужно разделить на 220 (если в дом входит одна фаза) или 380 вольт (в случае наличия трехфазной сети). В результате вы будете знать силу тока, которую должен пропустить кабель.

Отталкиваясь от этой величины можно определить нужное сечение. Для этого надо воспользоваться специальными таблицами.

Нужная электрофурнитура и требования к ней

Что касается электрофурнитуры, которая будет использоваться в частном доме для создания эл проводки, то она может состоять из:

монтажных коробок;
розеток;
любых видов выключателей;
переключателей;
кнопки вызова и других видов.

Монтажные коробки используются в любой комнате и могут характеризоваться различными формами. Так, их форма может быть круглой, квадратной или прямоугольной. Назначение этих коробок может быть разным.

Некоторые из них используются для установки розеток или выключателей. Они монтируются под штукатурку и не имеют верхней крышки. Есть и такие коробки, которые также устанавливаются под штукатурку, но имеют крышку. Они являются или распределительными, или сквозными.

Кроме этих есть еще внешние (наружные) коробки. Стоить отметить, что большинство коробок является негерметизированным. Однако некоторые имеют герметизацию.

Полезный совет: в этих коробках часто подключаются и разводятся различные провода. Для их соединения нужно использовать распределительное кольцо и специальные зажимы. Если же просто скрутить провода и использовать изолирующую ленту, то такое соединение будет ненадежным. Результат — искрение в коробке. И это как минимум.

Что касается розеток, то сейчас нужно использовать розетки с тремя полюсами. Третий полюс представляет собой защитный контакт, который подключается к заземляющему проводу.

Стоит сказать и о том факте, что рекомендуется использовать двойные розетки. Они дадут возможность уменьшить количество двойников или тройников.
Как розетки, так и выключатели могут иметь герметизацию, а могут и не иметь.

Герметичную электрофурнитуру целесообразно использовать на внешних стенах частного дома, на балконе, крыльце и т. д.

Итак, материалами следует запасаться перед началом монтажа проводки внутри и снаружи частного дома.

Если говорить о принципе прокладки электрической проводки в частном доме, то он мало чем отличается от этого же процесса в стенах квартиры. Главная разница заключается в том, что частный дом может иметь несколько этажей и в нем кроме многих бытовых приборов могут использоваться и мощные электроприборы, которые являются частью систем отопления, водоснабжения или предназначены для некоторых производственных целей.

Еще одной разницей является получение тока от различных источников. Частный дом получает ток от местного трансформатора или от столба электролинии.

Как планировать проводку?

Для того чтобы процесс прокладки проводки был осуществлен очень грамотно и при этом проводка служила в течение большого срока, нужно провести правильное планирование ее проведения. Другими словами нужно составить схему.

Монтаж трех скрытых розеток в стену
[sc name=img ]

Специалисты рекомендуют определиться со списком розеток, светильников, а также всех возможных механизмов и устройств, которые нуждаются в индивидуальном подключении.

Данный список нужно составить для каждой комнаты и каждого вспомогательного здания. При разработке этого списка стоит учесть то, что в будущем список электрических приборов будет только расширяться.

Учитывая это, нужно определиться, куда и каким образом будут подключаться дополнительные приборы.

В процессе планирования размещения розеток стоит также определиться с местом размещения электрических приборов и других электрических «пользователей», которые будут использоваться в будущем.

То есть нужно определиться с тем, где будут размещаться люстры, где будет стоять телевизор, а где будет размещаться холодильник и другие устройства.

Не лишним будет определение мест подключения тех электрических установок, которые будут использоваться за пределами дома, то есть во дворе или на ландшафтном участке.

Когда эту работу сделано, приступают к составлению схемы проводки, которая будет использоваться в частном доме. Составление такой схемы является очень важным. Благодаря ей можно будет определить все необходимое количество материалов.

При этом во время монтажа вы не забудете установить какую-то розетку или провести определенный кабель. Еще одним преимуществом такой схемы является то, что в будущем при проведении ремонта вы будете знать, где проходят все электрические провода.

Благодаря этому будет устранена любая возможность случайного повреждения кабеля во время проведения ремонтных работ.
Какой должна быть разводка?

Стоит отметить, что составление схемы имеет свои секреты. Эти секреты касаются правильности прокладки кабелей и их разводки. Отметим, как правильно делать разводку проводов.

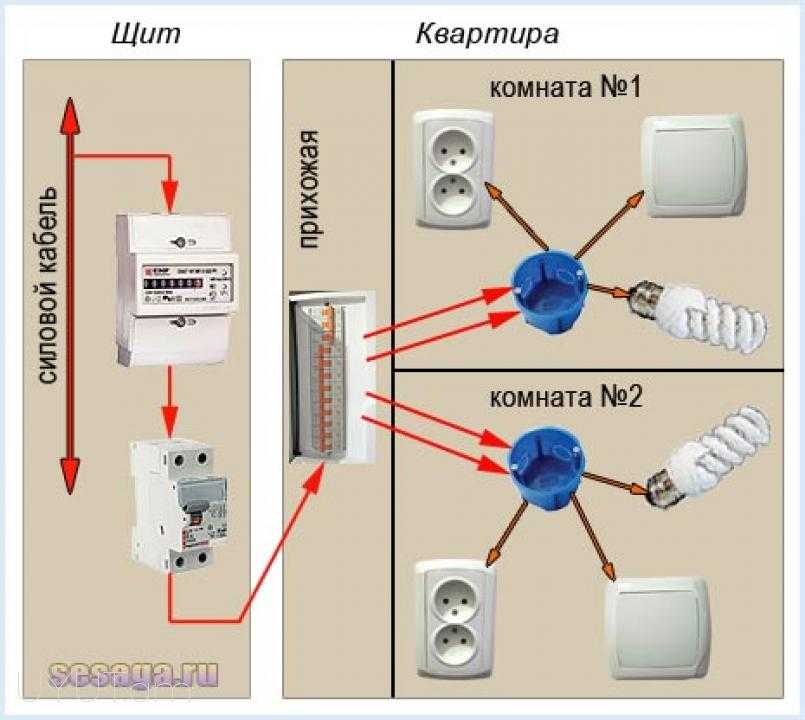

Контуры электропроводки

Итак, электричество в частный дом поступает через электрический счетчик. После него устанавливается распределительный щит. Именно от этого щита и начинается разводка различных проводов. Каждый из них может называться контуром.

Количество этих контуров напрямую зависит от количества комнат частного дома и электрических устройств, которые планируется использовать. В небольшом частном доме может быть всего два контура.

Один из них назначается для розеток, другой — для осветительных приборов.

Полезный совет: во время составления любой схемы проводки независимо от размеров частного дома всегда должна быть отдельная разводка на освещение и отдельная разводка на розетки.

Причиной этого является то, что осветительные приборы и подключенные приборы к розеткам имеют разные мощности. В результате для питания светильников нужны более тонкие провода, чем для питания холодильника или микроволновой печи или любого другого электрического устройства.

По сути дела этот совет можно назвать обязательным. Это позволит сэкономить на закупке кабелей. В противном случае, то есть, если к одной разводке подключать и розетки, и светильники, то при перегорании кабеля или замыкании вы не сможете использовать любой прибор или светильник, которые подключены к этому проводу.

Еще одним плюсом наличия большого количества контуров является легкий поиск неисправности.

Следует иметь в виду, что лучше организовать такую схему проводки, которая будет предусматривать монтаж большего количества контуров, чем требует частный дом. Это позволит уменьшить нагрузку на провода и устранит потребность в прокладке дополнительной разводки в будущем.

Обязательным правилом является оснащение каждого контура автоматическим выключателем. Группа контуров должна подключаться и к дифференциальному реле (УЗО). Как выключатель, так и УЗО монтируются в распределительном щитке.

При составлении схемы нужно учесть еще один нюанс: есть электроприборы, которые имеют большую мощность (водяной насос или электрическая плита). Для них нужно использовать кабель с большим сечением. Конечно, этот кабель будет отдельным контуром.

Что касается максимальной нагрузки на контур, то эта величина зависит от типа сети. Если она является трехфазной, то в домашних условиях максимальная нагрузка на одну разводку не должна превышать шести киловатт.

К одной разводки двухфазной системы нужно подключать устройства, общая мощность которых не должна быть большей двух киловатт. Это надо учитывать во время определения количества используемых контуров.

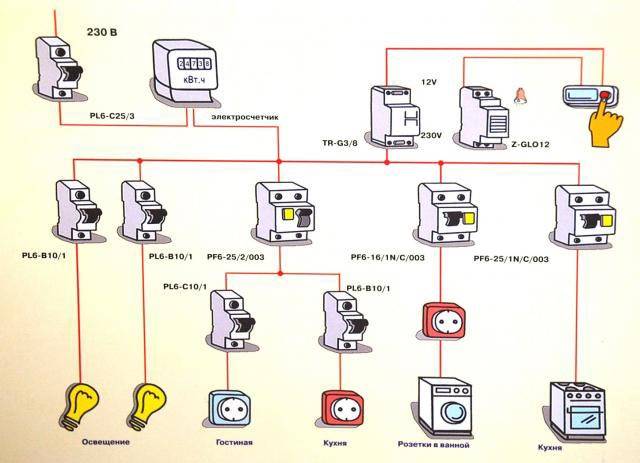

Реальная схема элекстроснабжения частного дома
[sc name=img ]

Соблюдение этого условия позволит повысить уровень безопасности как трехфазной, так и двухфазной проводки в частном доме. В общем, схема проводки в частном доме может выглядеть следующим образом:

Если частный дом состоит из нескольких этажей, то электричество на каждый этаж должно подаваться через отдельную разводку. Специалисты рекомендуют производить подключение комнат по отдельности.

Где устанавливать выключатели?

Здесь стоит обратить внимание на том, что требования к прокладке электропроводки в некоторых комнатах являются более жесткими. К списку этих комнат принадлежат те, которые характеризуются постоянным присутствием воды и наличием высокого уровня влажности. Примером является ванная, туалет или прачечная.

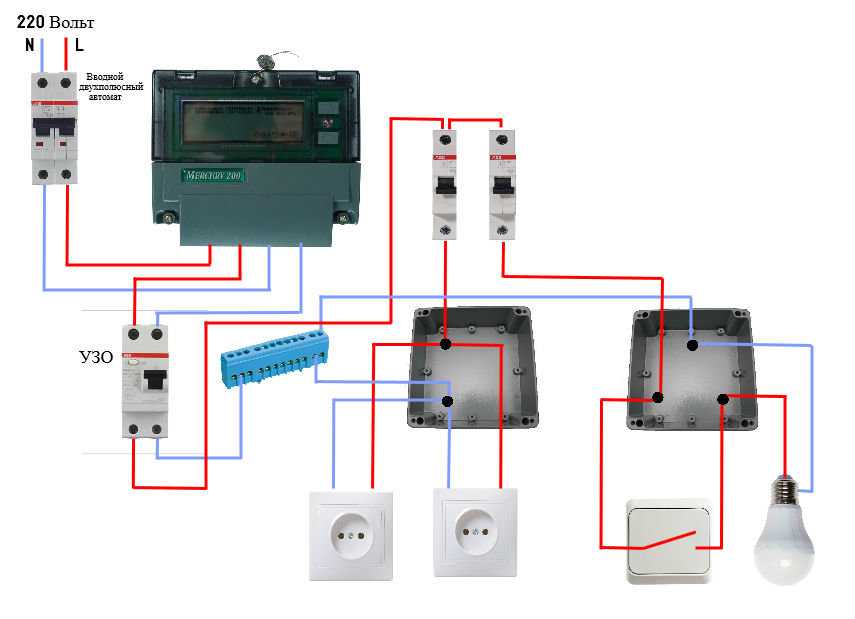

Схема подключения выключателя
[sc name=img ]

Главным требованием для этих комнат является вынесение всех выключателей за их пределы. То есть в середине них нельзя монтировать выключатели. Соблюдение этого требования повысит уровень безопасности.

Что касается других комнат, то в них можно использовать выключатели. Желательно, чтобы они находиться на высоте 90-140 сантиметров. При этом расстояние между деревянным дверным коробом и выключателем должно равняться 15-ти сантиметрам.

Выключатель должен находиться с той стороны двери, с которой находится ручка.

Также схема должна предусматривать и контур заземления.

После того, как вы сделали схему проводки, можно приступать к установке каждого провода и всей электрофурнитуры. Одним из главных процессов является монтаж проводки. Он может осуществляться различными способами.

Скрытая электропроводка

Проводку можно монтировать открытым способом и скрывать под штукатуркой. Последний вариант является очень популярным.

Он заключается в установке каждого электрического провода на стену еще до того, как происходит процесс нанесения штукатурки. При этом прокладка должна осуществляться по определенным правилам.

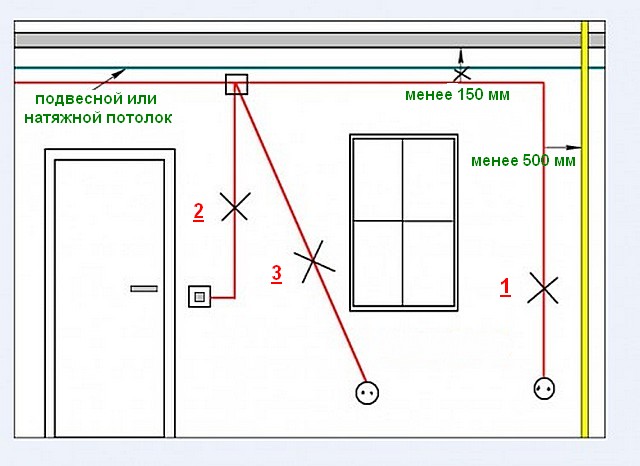

Так, кабель можно прокладывать только в горизонтальном или вертикальном положении. Установка по диагонали нежелательна, а в ванной, туалете или на кухне является запрещенной.

Придерживаясь этого правила, в будущем можно будет легко угадывать место прохождения электропроводов на случай потери схемы.

Прокладку горизонтальной проводки рекомендуется делать под потолком на уровне, который находится на 30 сантиметров ниже. Конечно, в любой комнате будут размещаться розетки. Для них также можно использовать горизонтальную проводку. Однако она должна осуществляться уже на высоте 30 сантиметров от пола.

Что касается вертикальной прокладки кабелей возле угла стены или дверной коробки, то этот процесс может осуществляться на расстоянии 15 сантиметров от них.

После закрепления проводки монтируются распределительные коробки, наносится штукатурка и устанавливаются выключатели и розетки. Теперь вы знаете, как правильно сделать скрытую проводку в любой части частного дома.

Можно также использовать гофрорукава. Их монтируют на стену. Также у их выходов устанавливают распределительные коробки. После этого наносится штукатурка.

В конце через эти гофрорукава можно втянуть необходимое количество электропроводов. Этот вариант имеет много преимуществ. Главное из них состоит в возможности простой замены поврежденного (перегоревшего) электрокабеля без надобности вырывания его из-под штукатурки.

Монтаж открытой проводки

Также в частном доме с помощью своих рук можно установить и открытую проводку (ее фото приводится ниже).

Обычно такой тип электропроводки устанавливается в середине вспомогательных хозяйственных помещениях, на фасадах частного дома и в подвале. Также ее часто используют и в жилых помещениях.

Если говорить о вспомогательных зданиях, то в них может использоваться многожильный электрокабель или большое количество одножильных электрокабелей. Первый тип кабеля монтируется на стену и прикрепляется к ней специальными зажимами. Одножильные электропровода нужно втягивать в гофрорукава.

Использование инсталляционных коробов

Если говорить об открытой проводке электрических коммуникаций внутри частного дома, то для ее монтажа целесообразно использовать инсталляционные коробы.

Инсталляционный короб для розеток

[sc:links_center ]

Эти короба имеют достаточно эстетичный вид и используются для монтажа электрической сети после того, как владелец завершил отделку и покраску стен. Благодаря им можно менять электропроводку без разрушения штукатурки стен.

Такие короба могут монтироваться вдоль потолка, пола или дверной коробки. Они могут иметь один, два или больше каналов. Конечно, каждый из этих каналов может быть использован для прокладки различных кабелей.

Материалом, из которого изготавливают инсталляционные короба, является или пластмасса или алюминий. Внутренняя сторона алюминиевого короба покрывается пластмассой.

Нижнюю сторону перфорируют. Стоит отметить, что использование этих коробов является очень выгодным, поскольку их можно легко резать и сгибать. Это дает возможность подгонять их под любые размеры комнат.

Размеры этих коробов могут быть разными. Очень большие короба желательно использовать в тех случаях, когда используется проводка для питания различных видов аппаратуры.

Для того чтобы они не выделялись на фоне интерьера, можно подобрать обшивку или крышку, которые имеют такой цвет, которые соответствует дизайну.
Сверху над этими коробами устанавливаются розетки.

Следует иметь в виду, что каждая розетка, которая устанавливается вместе с открытой проводкой, должна обладать полностью защитным корпусом. Такая розетка монтируется прямо на стену. Такими же являются и требования к выключателям, которые будут использоваться в случае открытой электропроводки.

Использование напольной коробки

Довольно часто частные дома имеют комнаты с большой площадью. И в том случае, если есть необходимость размещения нескольких электроприборов на определенном расстоянии от стены и владелец не желает протягивать кабель по полу, можно встроить в пол напольную коробку. Конечно, кабель будет идти уже под полом.

Использование напольной коробки устранит наличие свободных проводов, которые могут валяться на полу и создавать препятствия во время движения. Такие коробки монтируют в полу и находятся на том же уровне, что и пол.

При этом крышка коробки может быть оформлена в стиле пола. В результате напольная коробка не будет препятствием и не станет вещью, которая портит дизайн. При этом она характеризуется герметичностью, что не создает никаких рисков при влажной уборке.

После того, как были сделаны все монтировочные работы, электропроводку нужно проверить. Этот процесс не должен ограничиваться простым включением светильника и проверкой, светится ли он.

Вам нужно определить, установлены ли все элементы, которые предусмотрены схемой, работают ли УЗО и автоматические выключатели, насколько качественным является соединение заземления. Также следует провести проверку надежности крепления выключателей, розеток и других элементов.

Когда этот процесс сделан, можно считать, что прокладка проводки является завершенной.

Видео. Проводка в частном доме своими руками

ПОТОЛОЧНЫЕ СВЕТИЛЬНИКИ ДЛЯ ОФИСА: КАК ПРАВИЛЬНО ВЫБРАТЬ? Плюсы и минусы, а также особенности организации точечного освещения в своей квартире Виды потолочных светильников и особенности монтажа, а также подключения каждого вида своими руками Организовуем уличное освещение загородного дома, особенности этого процесса

10 правильных шагов, которые необходимо выполнить при подключении электропроводки в вашем доме

Дата изменения: 24 мая 2022 г.

Электрическая система вашего дома представляет собой сложную систему, и знание того, как она работает, поможет вам стать более «уполномоченным домовладельцем». В некоторых районах домовладельцу, не имеющему лицензии, не разрешается подключать проводку к собственному дому из-за риска возгорания из-за неисправной проводки. Тем не менее, это все еще можно сделать под руководством лицензированного электрика. В других районах, особенно в сельской местности, вы можете свободно подключить свой дом.

Ниже приведены правильные шаги, которые необходимо выполнить при подключении электропроводки в вашем доме.

1. Отключить силу

Занзибар Северная Африка Алжирская Египта Ливия Марокко Судан Тунис Южная Африка Ангола Ботсвана Эсватини Гамбия Лесото Мадагаскар Малави Маврикий Мозамбик Намибия Южная Африка Зимбабве -африканская африканская африканская африканская ярория, аориная, аоририя, аориная, аориная — ярория, яковая — ярория, аория — яковая — яковая — ярория — яковая — африканская — яковая — африканская — яковая — африканская — африканская — африканская — яковая — африканская — африканская — яковая — африканская — африканская — яковая — африканская — африканская — африканская — яковая — африканская — это. Колумбия Hawaii Peru USA Алабама Аризона Арканзас Калифорния Чикаго Колорадо Коннектикут Флорида, Джорджия, штат Иллинойс, штат Индиана Айова, Канзас Кентукки Лас -Вегас, Мэриленд, Массачусетс Миами Мичи, Миннесота, Нью -Мексика, Нью -Мексика, Нью -Йорка, Нью -Мексика, Нью -Мексика, Нью -Йорка, штат Нью -Гэмпси, Нью -Мексика, Нью -Мексика, Нью -Мексио, Нью -Йорка, Нью -Йорка, штат Нью -Гэмпси. Вирджиния Вашингтон Западная Вирджиния Висконсин Вайомингюстраласия Абу -Даби Афганистан Авеста Азербайджан Бахрейн Бангладеш Камбоджа Китай Гонконг Индия Индонезия Иран Ирак Ираиль Япония Джордан Казахстан Кувейт Лаос Ливанская Малайзия Мьянма Норвея арабская арабская арабья -арабская арабская арабская арабская арабская арабская арабья -арабская арабская арабская арабская арабья. Pore Южная Корея Тайвань Таиланд Турция Оаэ Узбекистан Вьетнамероп Албания Австрийская Чешская Республика Дания Финляндия Франция Германия Греция Венгрия Исландия Италия Латвия Нидерланды Норвежская Польма Румыния Россия Шотландия Швенденская Швейцария Уадбекистаннайроби

Сектор

Все секторассоциациям Церкви/мечеты/храмы Центр обработки обработки обработки обработки обработчиков. Отецы промышленные торговые центры/парки рынки музеев/театров. Аэропорты Мосты Железная дорога Дороги Морские порты ТуннельТуннельОбращение с отходамивода и канализация Резервуары Поставка

Отключение питания — это первый шаг, который необходимо сделать перед подключением электропроводки в вашем доме. Попросите энергетическую компанию перенести подачу в ваш дом или отключить только от счетчика на стене или стороне вашего дома. Перед началом любой работы убедитесь, что он выключен.

2. Составьте схему для записи

Составьте схему подключения, на которой показано расположение коробки выключателя и путь проводов к каждой розетке.

3. Установите кабелепроводы

Начните с прокладки самых длинных проводов, чтобы избежать отходов в стенах, даже если вы не планируете использовать их сразу. Начинайте каждый провод наверху и протягивайте его в подвал. Таким образом, вы не используете лестницу, чтобы протолкнуть провод между этажами.

Вы также должны оставить не менее одного фута дополнительного провода на каждом конце на случай, если вам понадобится переместить вещи позже.

4. Ознакомьтесь с различными проводами.

Убедитесь, что вы понимаете, какого цвета провод должен идти и его назначение, чтобы избежать поражения электрическим током и обеспечить безопасность электропроводки в вашем доме. При монтаже проводов нужно различать части кабелей для электропроводки, неметаллический электрический кабель: наружную оболочку (оболочку) и внутреннюю.

5. Знать количество розеток

Определите, сколько розеток и выключателей будет подключено к одной цепи. Обычно в жилой зоне рекомендуется шесть розеток на 110-вольтовую цепь, в то время как на кухне, где приборы потребляют больше мощности, стандартно всего две на цепь.

6. Просверлите отверстия для проводов

Прежде чем сверлить какие-либо отверстия, убедитесь, что вы знаете, что находится на другой стороне стены/пола, чтобы не просверлить электрические провода, воздуховоды или водопроводные трубы. Продолжайте, просверливая отверстия 1-дюймовым сверлом в середине шпилек, где будут проходить ваши провода. Чем больше у вас розеток, тем безопаснее ваш дом.

7. Установите выключатель

Установите блок выключателя так, чтобы в будущем к нему был легкий доступ. Желательно расположение в подвале или подсобном помещении.

8. Протяните провода к розеткам

При прокладке электропроводки в вашем доме поместите моток провода рядом с коробкой выключателя и протяните провод в соответствии с вашей схемой к ближайшей розетке или выключателю для каждой цепи. Вы также можете провести провода прямо через коробку. Любые провода, торчащие из коробки, могут быть просто перекрыты сухими стенами или могут быть отрезаны от электрической коробки.

С помощью инструментов для зачистки проводов снимите внешнее пластиковое покрытие с концов проводов и прикрепите их в соответствии с инструкциями на коробке к каждой розетке, приспособлению или выключателю.

9. Установите цепи

Установите отдельные цепи для каждого комплекта проводки. Схемы должны соответствовать силе тока провода и назначению розетки.

10. Проверьте свою работу

Прежде чем закрывать и говорить, что дело сделано, проверьте свою работу! Потяните за соединения, чтобы убедиться, что они безопасны. Включите питание и убедитесь, что все сделано правильно и запускается без происшествий. Кроме того, проверьте корпуса с помощью тестера напряжения, чтобы убедиться, что они не находятся под напряжением. Используйте правильные изоляторы также для увеличения срока службы.

Электропроводка в вашем доме не является невыполнимой задачей, но вам необходимо проконсультироваться с профессионалом, чтобы убедиться, что все правила соблюдены, а ваша безопасность также обеспечена!

Если вам нужна дополнительная информация об этом проекте. Текущий статус, контакты проектной группы и т. д. Пожалуйста, свяжитесь с нами

(Обратите внимание, что это услуга премиум-класса)

Проводка для умного дома 101: Руководство для начинающих

Прелесть современного умного дома в том, что он практически не требует проводов. Беспроводные протоколы, такие как Zigbee, Z-Wave, Wi-Fi и Bluetooth LE, избавили от необходимости устанавливать сложные и дорогие электрические системы для всего дома только для удаленного управления интеллектуальными светильниками.

В современном умном доме все, что вам нужно, — это смартфон и маршрутизатор Wi-Fi, чтобы раскрыть всю мощь подключенных устройств. Большую часть времени.

Есть еще несколько ключевых устройств, которые вам придется подключить. Это не для того, чтобы они могли работать с системами «умный дом», а потому, что им нужно взаимодействовать с вашими «тупыми» приборами, такими как подключенные системы отопления и кондиционирования воздуха, умные садовые разбрызгиватели и ирригационные системы, а также электрические провода, проходящие через ваши потолки и стены. .

Если вам действительно неудобно возиться с проводкой, для некоторых из этих устройств доступны версии с батарейным питанием, но лучше всего подключить их к проводке вашего дома, если вы хотите получить максимальную отдачу от холода. , подключенные возможности, которые они предлагают.

К счастью, большая часть проводки проста. Пока вы знаете, где находится коробка выключателя, и умеете обращаться с дрелью, вам, вероятно, не придется тратить большие деньги на электрика.

Как создать умный дом Alexa
Как начать работу с умным домом
Лучшие протестированные концентраторы умного дома

Какие устройства мне нужно подключить?

При выборе подключенных гаджетов для дома имейте в виду, что вам нужно будет подключить следующие устройства:

• Умные выключатели света

• Умные настенные розетки

• Интеллектуальные термостаты

• Интеллектуальные контроллеры спринклеров

• Умные датчики дыма

• Умные видеодомофоны

Какую проводку я буду делать?

Большинство современных подключенных устройств ориентированы на потребителя, а это означает, что вы можете в значительной степени сделать это самостоятельно. У некоторых компаний, в том числе у Google Nest, Tado и Amazon, есть профессиональные установщики, которые придут и установят для вас свои продукты за определенную плату.

Если вас совсем не устраивает проводка, воспользуйтесь ею или наймите электрика — возиться с электричеством может быть опасно. Но если вы можете отключить питание с помощью выключателя, вы обнаружите, что работа с доступной проводкой в вашем доме проста и понятна.

Компания Ring and Nest поставляет отвертки, которые помогут вам установить их продукцию.
Какое оборудование мне понадобится?
Основные инструменты, которые вы будете использовать при подключении гаджета «умный дом», включают:
• отвертка
• дрель
• уровень
• Инструмент для зачистки проводов
• острогубцы
• проволочные гайки
• винты
• настенные анкеры
Многие устройства поставляются со всем необходимым для их установки прямо в коробке (за исключением дрели, которая не всегда нужна). Ring и Nest, например, включают отличные маленькие двусторонние отвертки в свои более дорогие продукты.
Какие устройства должны быть жестко подключены?
Вот краткое изложение устройств умного дома, которые вам понадобятся для подключения к дому, перечисленные в порядке сложности.
Мы предоставили простое пошаговое руководство, чтобы дать вам представление о том, как будет проходить процесс, но в каждом случае вам следует обращаться к прилагаемому руководству по установке (или, что более вероятно, к видео), которое поставляется с вашим продуктом.
Выключатели света и умные розетки
Умные выключатели и розетки заменяют ваши существующие выключатели и розетки, позволяя вам управлять тем, к чему они подключены, с помощью приложения на смартфоне или через умный динамик. При установке интеллектуальный выключатель будет управлять всем освещением в этой цепи, а интеллектуальная розетка управляет всем, что к ней подключено (например, лампой, настольным вентилятором или другим автономным электрическим устройством).
Мы объединили эти два продукта, потому что проводка для них почти идентична. Это также один из наиболее сложных проектов проводки, и может потребоваться использование тестера напряжения, чтобы определить, какой провод является горячим, а какой — нагрузочным.
Умные выключатели и настенные розетки — самые сложные устройства для самостоятельной установки.
Как подключить интеллектуальный выключатель/интеллектуальную розетку
1. Отключите питание вашего выключателя/розетки на выключателе (если выключатели не имеют маркировки, вы можете отключить основное питание).
2. Открутите настенную панель и выключатель/розетку от стены.
3. Отсоедините имеющиеся провода от выключателя/розетки, повернув гайки (см. ниже) против часовой стрелки.
4. Удалите имеющийся выключатель/розетку и поместите его в коробку или пакет с застежкой вместе со всеми винтами (на случай, если позже вам понадобится вернуть его обратно).
5. Определите провода в вашей системе — для многих умных выключателей/розеток требуется нейтральный провод, но не во всех домах он есть (если у вас нет нейтрального провода, обратитесь к электрику).
6. После идентификации подключите соответствующие провода в стене к проводам на интеллектуальном коммутаторе с помощью гаек. Это будут провода линии и нагрузки, обычно черного или красного цвета, и нейтральный провод (часто белый, иногда два, скрепленных вместе и спрятанных). Если ваши провода линии и нагрузки одного цвета, вам нужно будет использовать тестер напряжения, чтобы подтвердить, какой из них какой.
7. Вставьте подключенные провода обратно в настенную коробку до упора.
8. Ввинтите выключатель/розетку в настенную коробку и прикрепите все предусмотренные настенные пластины.
9. Снова включите питание.
Использование проволочных гаек
Проволочные гайки используются для соединения двух или более проводов вместе. Держите соединяемые провода так, чтобы их концы были выровнены, затем поместите проволочную гайку сверху и поверните по часовой стрелке до упора.
Провода не должны выходить при вытягивании. Вы также можете использовать плоскогубцы, чтобы скрутить провода вместе перед тем, как прикрепить гайку, или выпрямить их перед тем, как прикрепить гайку.

Для подключения интеллектуального термостата, такого как Ecobee 4, требуется хорошее знание вашей системы HVAC.
Как подключить интеллектуальный термостат
Несмотря на то, что фактический процесс подключения интеллектуального термостата очень прост, сделать его правильно сложнее, чем любой другой проект умного дома своими руками. Это связано с тем, что, если это будет сделано неправильно, это может повредить вашу систему HVAC, что может быть дорогостоящим. По этой причине, если вы не уверены в требованиях вашей системы на каком-либо этапе процесса установки, обратитесь к профессионалу.
1. Отключите питание термостата с помощью выключателя.
2. Снимите лицевую панель со старого термостата и сфотографируйте проводку для справки.
3. Пометьте провода термостата (большинство интеллектуальных термостатов поставляются с наклейкой для этого в упаковке).
4. Снимите старый термостат.
5. Используя новый термостат в качестве ориентира, отметьте места, где будут крепиться винты, при необходимости просверлите отверстия и установите анкеры.
6. Протяните провода термостата через новый термостат и прикрепите провода (согласно инструкции, прилагаемой к новому термостату), прежде чем прикреплять его к стене.
7. Прикрутите основание термостата к стене.
8. Дважды проверьте электропроводку, установите лицевую панель термостата и включите питание.

Подключение интеллектуального контроллера полива Spruce очень простое.
Как подключить интеллектуальный контроллер разбрызгивателя
Интеллектуальный контроллер разбрызгивателя заменяет стандартные часы полива. Он будет контролировать вашу спринклерную систему таким же образом, включая клапаны в запланированное время, но он также может использовать данные о погоде из Интернета, чтобы динамически изменять расписание и избегать полива до, во время или после дождя.
Процесс подключения аналогичен подключению термостата, хотя, поскольку большинство контроллеров разбрызгивателей подключаются к адаптеру переменного тока, вам не нужно отключать питание на выключателе.
1. Сфотографируйте существующую проводку и обратите внимание, какие провода к каким зонам относятся.
2. Отключите существующий контроллер и отсоедините от него проводку.
3. Пропустите электропроводку через контроллер и закрепите его на стене, просверлив в стене отверстия и при необходимости закрепив анкеры для гипсокартона.
4. Подсоедините провода к соответствующим зонам, подсоедините провод C к правильному порту и, если у вас есть главный клапан или клапан насоса, обратитесь к руководству по установке, чтобы определить, куда должен идти этот провод (он отличается для каждой модели).
5. Подключите адаптер переменного тока (некоторые модели не имеют адаптеров переменного тока, в этих случаях вам нужно будет проложить провода питания в электрическую коробку, которая управляет вашей системой полива, и вам нужно будет отключить питание на вашем выключателе, прежде чем вы делаете).
6. Снова включите питание.

Устройство Onelink Safe & Sound должно быть жестко подключено для питания динамика Bluetooth.
Как подключить интеллектуальную пожарную сигнализацию
Умные версии дымовых извещателей могут уведомлять вас через ваш смартфон, если они активированы. Дымовые извещатели бывают проводными или только с батарейным питанием. Какая версия вам нужна, будет зависеть от того, как настроен ваш дом. Если у вас есть проводка для поддержки дымовых извещателей, установка умной пожарной сигнализации ничем не отличается от установки обычной.
1. Отключите питание дымовых извещателей выключателем.
2. Снимите имеющуюся дымовую сигнализацию и монтажный кронштейн (установочные кронштейны нельзя использовать повторно, поскольку они зависят от производителя).
3. Прикрутите прилагаемый монтажный кронштейн к электрической коробке.
4. Отвинтите имеющиеся гайки проводов от проводки в потолке или стене и снимите старое соединение с датчиком дыма.
5. Подсоедините разъемы проводов для нового датчика дыма.
6. Подсоедините разъем, идущий от провода, к задней части интеллектуальной дымовой сигнализации и поверните его в нужное положение на монтажном кронштейне.
7. Снова включите питание.

Подключение видеодомофона — самая простая работа по подключению умного дома.
Как подключить дверной видеозвонок
Видеодомофоны размещают камеру у входной двери, позволяя вам видеть всех присутствующих, даже если они не нажимают дверной звонок.
Но они также работают как дверные звонки, и если у вас есть электрический дверной звонок, вам нужно будет подключить его к проводке вашего дома.
Если вы не хотите этого делать или у вас нет электрического дверного звонка, есть видеодомофоны с батарейным питанием, такие как Ring Video Doorbell 3 Plus. Однако вам нужно будет периодически заряжать аккумулятор.
Если у вас есть дверной звонок, который может работать от существующей проводки дверного звонка, вот что нужно сделать.
1. Отключите питание дверного звонка выключателем.
2. Снимите старый дверной звонок.
3. Если вы устанавливаете дверной звонок на штукатурку, кирпич или бетон, вам понадобится специальное сверло, чтобы просверлить отверстия в правильных местах для установки нового дверного звонка.
4. Подсоедините провода, выходящие из вашей стены, к винтам на задней панели вашего нового дверного звонка (вам могут понадобиться удлинители, если ваши провода слишком короткие, их нужно будет прикрепить с помощью гаек).
5. Прикрутите дверной звонок к стене.
6. Снова включите питание.
Устройства Power over Ethernet
Другой способ подключения устройств «умный дом» к некоторым продуктам — использование простого кабеля Ethernet. Вроде, как бы, что-то вроде.
Power over Ethernet (или PoE) — это общий термин, который охватывает множество стандартов или систем, которые одновременно передают электроэнергию по кабелям Ethernet вместе с данными.
