Электропроводка в доме своими руками пошаговая схема: Электропроводка в частном доме своими руками по схемам. Монтаж и разводка электропроводки

пошаговые примеры разводки, монтажа и подключения

Современные требования к электрической проводке взяли высокую планку, так как в квартирах и домах возросло количество электрических приборов. Поэтому проводка должна выдерживать возможные нагрузки и соответствовать требованиям безопасности.

Во время строительства или капитального ремонта должна быть разработана новая схема электропроводки в квартире, которая учтет возросшие потребности человека в электроэнергии.

По новым стандартам проводку часто прокидывают по потолку

Вернуться к оглавлению

Содержание материала

• 1 Особенности проводки в новых домах
• 2 Зачем делать проект электропроводки в квартире
• 3 Принцип разделения внутриквартирной сети – зачем это нужно
• 4 Линия для освещения
  • 4.1 Мощная бытовая техника
  • 4.2 Кухонные приборы
  • 4.3 Помещения с повышенной влажностью
• 5 Варианты схем электрической проводки для квартир
  • 5. 1 Однокомнатная квартира
  • 5.2 Многокомнатные квартиры квартира
• 6 Параметры электрической сети
  • 6.1 Расчет рабочих нагрузок сети
• 7 Прокладка электропроводки в квартире своими руками
• 8 Видео: пошаговая схема разводки электропроводки в квартире и ее прокладка

Особенности проводки в новых домах

Проводка, которая делалась в квартирах 40 лет назад, рассчитывалась на работу малого набора приборов – телевизора, холодильника, освещения. Максимальные нагрузки давали электроплиты, чайники и кипятильники.

Сегодня люди покупают компьютеры, системы видеонаблюдения, мощную бытовую технику, устройства беспроводной связи и другое.

При этом принципы проектирования электропроводки не изменились, но стала сложнее и разветвленнее сеть.

Совет! Важно предусмотреть оптимальное количество розеток на приборы, которые будут использоваться жильцами. В противном случае в ход пойдут тройники и удлинители, что приводит к росту нагрузок на отдельные участки проводки и перегреву.

Количество электроточек возросло

Дополнительная сложность составления схемы электропроводки заключается в сопоставлении ее рабочих параметров с мощностью приборов.

Поэтому заранее нужно знать, что и где будет стоять, и какие нагрузки на сеть будет оказывать.

Второй момент – правильное освещение помещений, которое осуществляется в соответствии с нормами СП 52.13330.2016.

Наряду с силовой сетью в квартирах используется и слаботочная. Это телевизионные и телефонные кабели, компьютерное оборудование, оптоволоконные сети, домофоны и акустика. Физически их разделять нельзя, так как приборы подключаются к ним одновременно, а значит, при составлении проекта учитывается положение трасс.

Существенно изменилось количества кабеля, нужного для подключения всех приборов. Это относится и к освещению.

Раньше комнаты освещали одной люстрой, а сегодня в моду вошло точечное освещение, которое позволяет равномерно рассеивать свет по площади комнат, что показано на фото ниже. К каждому светильнику требуется прокинуть провод.

Точечное освещение

Интересно знать! Современные электрические приборы не такие прожорливые как раньше. Вместо одной лампы накаливания могут работать сразу 10 светодиодных, давая намного больше света. Этот факт позволяет не перегружать общественные сети.

Рекомендуем прочесть: расчет и проектирование искусственного освещения.

Вернуться к оглавлению

Зачем делать проект электропроводки в квартире

Чтобы обеспечить безопасность, провода дополнительно укладываются в гофрированный шланг ПВХ, который занимает намного больше пространства.

Уложить правильно в ряд 10-15 кабелей и раскинуть их по квартире – это искусство. И справиться с задачей может только профессиональный электрик, действующий по схеме.

Кто-то скажет, что электрик – перфекционист, ответим, что работа велась по проекту

Второй момент — это необходимость отделки и маскировки коммуникаций. После этого разобраться с расположением большого количества проводников будет невозможно, без частичной порчи ремонта.

Когда у застройщика хранится план, проблем подобного рода не возникает.

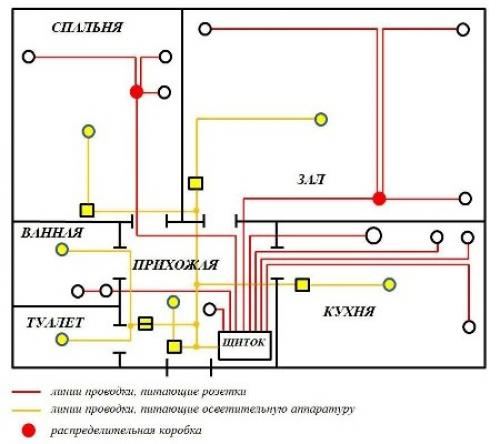

План электропроводки квартиры – пример

Электрик учитывает пожелания клиента по расположению бытовых и нагревательных приборов в помещениях, после чего начинает составление схемы.

Его задача – разбить кабеля на группы так, чтобы они не пересекались, не мешали друг другу, а также была возможность распределить нагрузку в сети равномерно.

Он продумывает систему защиты (некоторые устройства требуют заземления и наличия отдельно вынесенных УЗО), чтобы проводка соответствовала требованиям безопасности.

Схема электрической проводки включает в себя следующие элементы:

1. Распределительный щиток, который может быть внутриквартирным или общим.
2. Электрический счетчик для контроля над расходом электроэнергии.
3. Автоматические устройства защиты, отвечающие за прекращение подачи питания при возникновении утечек, ударов током человека, коротких замыканиях.
4. Кабели и провода, с помощью которых осуществляется разводка до электроточек.
5. Выключатели и розетки для управления освещением и подключения бытовой техники.

Вернуться к оглавлению

Принцип разделения внутриквартирной сети – зачем это нужно

В распределительном щитке частного дома или квартиры устанавливается вводный автомат, к которому подключается силовой кабель. Этот элемент управляет внутридомовой сетью.

При отключении рубильника, электричество перестает подаваться ко всем точкам. Это удобно в том случае, когда надо быстро и без разбора обесточить провода, но крайне неудобно тогда, кода свет требуется отключить только в определенной комнате.

По этой причине внутридомовая сеть разделяется на несколько групп.

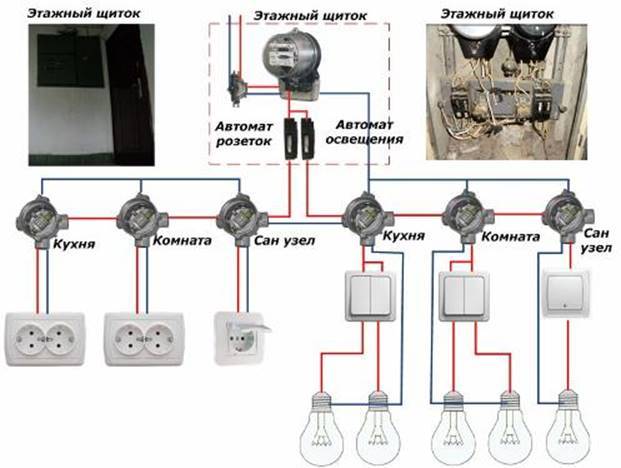

Разветвление внутридомовой сети

Чаще распределение делаются по помещениям, но есть и другие принципы деления:

1. Отдельная группа на освещение.
2. Подключение мощной бытовой техники.
3. Отдельная кухонная линия.
4. Обособление туалета и ванны.

Причем сеть может разветвляться на нескольких уровнях, например, отдельное УЗО ставится на электродуховку, что позволит оставить в кухне другие бытовые приборы и освещение включенными, если защита сработает.

Давайте разберем подключение каждой группы по отдельности.

Вернуться к оглавлению

Линия для освещения

Свет может отключаться раздельно или одним общим выключателем.

Многоуровневое разделение схемы питания

Важно! Если в гостиной одна люстра, а в остальных помещениях используются маломощные светильники, есть смысл запитать их совместно – высокой нагрузки на сеть это не создаст.

Если же освещение включает в себя россыпь приборов разного типа и назначения, то стоит выполнить разбивку по группам – отдельно основной источник света, отдельно дополнительная точечная подсветка и прочее.

По этому же принципу можно будет отделить помещения, в которых установлено наиболее мощное оборудование. Также поступают, если в комнате установлены понижающие трансформаторы и различные блоки питания.

Мощная бытовая техника

Относится этот термин к тем аппаратам, которые осуществляют нагрев чего-либо. Например, электрический котел отопления и подогрева воды, электрическая плитка и духовка. При включении они создают высокую нагрузку на сеть – 10 Ампер далеко не предел.

Тэн от духовки может потреблять до 4 кВт

Розетка и проводка должны справиться с такой нагрузкой, так как рассчитаны на нагрузки в 16 Ампер.

Но, во-первых, не все розетки и провода, а, во-вторых, параллельно им могут работать и другие приборы.

Включите одновременно с духовкой электрический чайник, и, вероятно, сработает защита в щитке, и линия обесточится. По этой причине производители крупной бытовой техники рекомендуют отдельное подключение.

При поломке такого прибора, если он подключен независимо, мастеру будет удобно работать. Не придется искать и дотягиваться до вилки, которая обычно находится в труднодоступных местах.

Кухонные приборы

Причины тут те же, что в описанном выше случае. Кухонная сеть — самая загруженная. Тут высокая концентрация мощных электрических приборов.

Сюда входят: стиральная и посудомоечные машины, тостеры, микроволновые печи, мультиварки, хлебопечки, вытяжки, грили, мясорубки, водонагреватель, освещение и так далее.

Это оборудование создает серьезные нагрузки на электрическую сеть

Поэтому кухня выделяется в отдельную линию, а особо мощные приборы имеют собственные УЗО, запитанные от вводного автомата.

Такое количество приборов требует продуманного расположения розеток. Группу располагают на рабочей зоне, чтобы была возможность подключать мобильные приборы. Отдельно выносятся розетки под крупную бытовую технику.

Помещения с повышенной влажностью

Раньше в ванных и туалетах розеток не ставили, но сегодня и для этого помещения придумано множество приборов.

Пользование ими во влажной среде опасно.

По этой причине помещение нуждается в других устройствах защиты. К схеме электропроводки в ванной есть свои требования:

• Комнатная распределительная коробка не должна выходить внутрь помещения. Устанавливается она в любой удобной соседней комнате или коридоре.

Распределительная коробка на стене в прихожей

• Каждое устройство, которое будет использоваться в ванной комнате, должно подключаться только к отдельной розетке. Применение удлинителей и тройников не допускается.

Отдельная розетка под стиральную машинку

• Выключатель для управления освещением комнаты устанавливается, как и коробка, за пределами помещения. Самое удобное место — рядом с дверью.
• Электрический кабель прокладывается максимально близко к потолку. Обязательно используется изолирующая гофра.

Монтаж электрической проводки в ванной комнате

Важно! Повышенные требования безопасности предъявляются и к фурнитуре. Степень из защиты должна быть не ниже IP 44. При этом рекомендуется брать розетки с крышкой, выполняющую роль защиты от брызг.

Лампы рекомендуется использовать те, что работают от напряжения 12В. Все приборы, имеющие металлический корпус должны быть заземлены.

Интересно знать! Эта проблема остается нерешаемой для домов старой постройки, в которых заземление не предусмотрено в принципе.

Многие люди заземляют технику на водопроводные трубы, но делать так нельзя, из-за риска поражения электрическим током, причем не только вас, но и соседей.

В старых домах иногда проводят полную реконструкцию электрических сетей, что позволяет смонтировать внешний контур заземления. Если так, то жильцам повезло – осталось заменить внутренние провода.

Замена электрической проводки требует проведения капитального ремонта

Вернуться к оглавлению

Варианты схем электрической проводки для квартир

Рассмотрим конкретные проекты электросетей для квартир.

Это поможет работу выполнить самостоятельно, но консультация с профессиональным электриком обязательная.

Однокомнатная квартира

К таковым можно отнести и квартиры студии (о планировке квартиры-студии читайте в статье). Помещений в таких квартирах немного, поэтому большого расхода провода не будет. Линий меньше, но обеспечить оптимально расположение каждой нужно. Общие принципы сохраняются.

Лучше жилую комнату, кухню и санузел сделать отдельными группами – такая схема будет оптимальной.

На показанной схеме видно, что линии делятся не по помещениям. В одну группу определено освещение, а во вторую розетки.

Пример схемы электропроводки в однокомнатной квартире — нарисован от руки

Не самое лучшее решение и вот почему. Распределительные коробки нужны на каждую линию, заходящую в комнаты. Многие розетки подключены последовательно, что приведет к отключению целой ветки при перегорании одного единственного провода.

Здесь по-другому. Видно, что отдельную группу составляет освещение в ванной, установленные в ней розетки. По отдельности подключены оставшиеся комнаты – освещение и розетки в них совмещены.

Разделение электрической сети по комнатам

На схема видно что отдельные линии отмечаются разными цветами. Используйте этот прием при самостоятельном проектировании. Обозначение точек также можно легко понять и запомнить.

Составить проект проводки можно посредством использования специальных программ (программы для черчения электрических схем смотрите по ссылке).

Многокомнатные квартиры квартира

Принцип ничем отличаться не будет. Определяем оптимальную схему.

Схема электропроводки в 2-комнатной квартире — образец

Однако для подключения нескольких комнат стоит учитывать некоторые особенности:

1. Сеть розеток рекомендуется делить на группы по комнатам.
2. Также поступают и с системой освещения.
3. Для кухонь предусматривается три отдельных линии: под освещение, малые бытовые приборы и технику высокой мощности.
4. Отдельно подключается санузел.

Схема электропроводки в 3x комнатной квартире

Для квартир с большой площадью, которые относятся к категории элитных, предусматривается отдельная ветка на охранные системы.

Сложные схемы нужно поручить составлять специалистам. По окончании их работы на руках должен остаться план, который необходимо хранить на случай возможных поломок и реконструкций.

Вернуться к оглавлению

Параметры электрической сети

После выбора схемы подключения, рассчитываются основные рабочие параметры сети – нагрузка на ветки, подбираются соответствующий кабель и УЗО.

Сделать это непросто, так как сложно заранее представить, сколько приборов будет использоваться, будет ли меняться их количество со временем, а также определить места, где они будут установлены. Та же стиральная машина может стоять в ванной, кухне или коридоре.

Но это можно сделать приблизительно, чтобы у проектировщика появилась возможность рассчитать параметры электропроводки. Естественно, никто не будет подбирать провода впритык (оставляется запас), но и переплачивать за неиспользуемые мощности нет никакого смысла.

Для некоторых приборов подходят только конкретные помещения, хозяевам остается продумать, в какой точке они будут стоять, чтобы протянуть туда кабель и поставить розетку. Это избавит от необходимости пользоваться удлинителями.

Размещение розеток и выключателей в помещении на подробном чертеже

Большинство кабелей прокладывается в квартирах скрыто, но иногда иного решение требуют обстоятельства или задумка дизайнера.

Открытая прокладка провода в деревянном доме

У открытой проводки есть преимущества:

1. Подобным образом, без разрушения существующего ремонта, можно заменить старую проводку на новую.
2. Без проблем внутреннюю сеть можно дополнительно расширить.
3. Для деревянных домов установка открытой проводки с соблюдением отступа от основания считается безопасным решением.
4. Установка происходит быстрее.

То что провода остаются на виду, можно посчитать минусом, однако их прячут в декоративные короба, или делают проводку в ретро стиле, подобрав соответствующую фурнитуру.

Стоимость такой проводки будет намного выше скрытой

Скрытая прокладка обладает более весомыми плюсами:

1. Она подойдет для любого стиля интерьера.
2. Экономия на материалах – не требуются короба и даже гофра, если прокладка выполнена по несгораемым конструкциям.
3. Меньше вероятность повреждения проводников.

Расчет рабочих нагрузок сети

Выполнить расчет нагрузки на провода несложно — суммировать максимальную потребляемую мощность электрических приборов, подключенных к линии.

Эти данные можно отыскать в паспортах изделий, либо в сводных таблицах.

Потребляемая мощность разных электрических приборов

Зная о количестве потребляемого тока в час, можно рассчитать силу тока по следующей формуле: I=P/E, где Р – это мощность, а Е — вольтаж.

Формулы для расчета параметров электрического тока

Допустим, были получены результаты, по которым видно, что при одновременном включении на сеть создается нагрузка в 18 Ампер.

Во-первых, подбираются соответствующие розетки, во-вторых, определяется правильное сечение проводника.

Подбор сечения осуществляется по сводным таблицам.

Сечение проводника измеряется в миллиметрах квадратных

Для квартир суммарный ток на отдельную линию не должен превышать 25 Ампер.

Такие же требования и для автоматов защиты, через которые они подключаются. Исключение составляют осветительные сети, на которые можно устанавливать УЗО на 16А.

Вернуться к оглавлению

Прокладка электропроводки в квартире своими руками

По разработанной схеме выполняется установка оборудования. Этот процесс включает в себя много тонкостей. Советуем поручить это дело электрику, но о самых распространенных ошибках знать обязаны все, чтобы суметь проконтролировать работу наемного персонала.

1. Прокладка проводов выполняется только горизонтально и вертикально. Косые участки трассы помогут сэкономить провода, но могут стать серьезно проблемой в дальнейшем, когда проводка нечаянно пробивается перфоратором.

   Такая прокладка кабеля не допускается

2. Распределительные коробки стоит всегда оставлять на виду, так как в любой момент к ним может потребоваться доступ.
3. По возможности старайтесь не использовать последовательное подключение розеток.
4. Кабели должны быть утопленными в штукатурке на глубину не менее 2 сантиметра. В противном случае при возникновении замыкания, может загореться отделка.
5. При прокладке кабеля по сгораемым конструкциям помещаем его в металлическую трубу, можно гофрированную. Это особое требования пожарной безопасности, которое на практике соблюдается редко, и совершенно зря.
   По доскам кабель прокладывается в металлической гофре.

6. Электрические провода, даже уложенные в гофре, не должные соединяться с токопроводящими несущими конструкциями. К таковым относится каркас для гипсокартонных стен и потолков.
7. При установке розеток и выключателей на сгораемые стены, под их коробки прокладывается несгораемый материал, например, паронит.

   Листы прокладочного паронита

Вернуться к оглавлению

Видео: пошаговая схема разводки электропроводки в квартире и ее прокладка

электропроводка в квартире своими руками

Добавлено: 30.06.2018. Обновлено: 16.02.2022 0 комментариев 12242 просмотра

В большинстве случаев ремонт квартиры не обходится без изменения электропроводки, обусловленной перепланировкой жилья, физическим и моральным износом кабелей, повышением нагрузки на сеть и другими факторами.

Объём работ по реконструкции электропроводки зависит как от размеров жилья, так и от планируемой степени оснащения бытовым оборудованием и техникой каждого помещения. К электричеству сегодня все привыкли, но от этого последствия от поражения человека электротоком не стали легче – ток в 5-10 А бытовой сети напряжением 220 В смертельно опасен. Следовательно, при устройстве электропроводки мелочей не бывает.

Монтаж электросети квартиры состоит из следующих этапов:

1. Разработка проекта/схемы.
2. Расчёт потребности в материалах и фурнитуре.
3. Разметка под штробление и устройство штроб.
4. Укладка кабелей и монтаж распределительных коробок, розеток, выключателей.
5. Сборка распределительного щитка и «прозвонка» электропроводки.

Содержание

1.

Проект электропроводки

2.

Общие правила монтажа электропроводки

3.

Расчёт потребности в материалах и фурнитуре

4.

Устройство штроб

5.

Укладка кабелей и монтаж распределительных коробок, розеток, выключателей

6.

Сборка распределительного щитка и «прозвонка» электропроводки

7.

Заключение

Проект электропроводки

Произвести грамотный монтаж электропроводки современной квартиры без заранее разработанной схемы электроснабжения, руководствуясь только сиюминутными решениями возникающих вопросов, невозможно. Реконструкция или установка новой электропроводки должна выполняться лишь после детальной проработки всех требований к новой электросети. Пренебрежение этими рекомендациями не только чревато выходом из строя оборудования, но и опасно для жильцов дома в целом. Поэтому до начала электромонтажных работ необходимо разработать проект электроснабжения квартиры, и решать этот вопрос лучше силами профессионалов.

Обязательность разработки проекта электроснабжения квартиры не закреплена законодательно, но процедура подключения смонтированной электропроводки к силовой линии здания регламентирована жёсткими правилами, включающими и необходимость согласования.

Профессионально выполненный проект электроснабжения по окончании ремонта станет важным приложением к техпаспорту квартиры и облегчит прохождение согласования. Согласно ПУЭ, система электропроводки квартиры является электрической установкой, а потому её подключение к домовой линии и эксплуатация должны производиться в соответствии с общими для такого оборудования требованиями:

• внутренняя проводка жилья должна быть совместима с внешней электросетью по мощности;
• электропроводка квартиры не должна представлять опасность (пожарную электротехническую) для проживающих в доме людей.

Читайте также: Электрика в домах серии П-44Т: особенности, проект, схема, установка в новых домах

Согласование проекта внутреннего электроснабжения квартиры выполняется в Ростехнадзоре и обязательно в следующих случаях:

• при монтаже электропроводки в новостройке «с нуля»;
• при реконструкции во вторичном жилье имеющейся сети с повышением выделяемой на квартиру мощности.

Контролирующие инстанции при визитах на объект по заявке на подключение его к домовой сети требуют выполненный по всем стандартам проект электропроводки квартиры, и грамотность этого документа — аргумент в пользу соответствия системы электроснабжения всем необходимым требованиям.

Общие правила монтажа электропроводки

Документом, определяющим требования к монтажу электропроводки и любого другого электрооборудования, является ПУЭ — «Правила Устройства Электроустановок».

Основные правила устройства внутренней электросети в квартире:

1. Разводка и соединение кабелей производятся внутри распределительных коробок с тщательным изолированием мест соединения.


   Прямое соединение разнородных проводов (медь, алюминий, сталь) запрещено.

2. Счётчики, распределительные коробки, розетки и выключатели должны быть легкодоступны.
3. Выключатели монтируются на участке стены, не закрываемом дверным полотном в открытом положении (со стороны ручки двери).
4. Существует 2 стандарта высоты расположения выключателя от пола – «советский» (160 см) и «европейский» (90 см), к применению допустимы оба.
5. Розетки при подводе провода снизу устанавливаются на высоте не более 1 м, ориентируясь на удобство использования, при подключении к сети сверху – от 1 до 1,5 м. В детских комнатах квартир в целях обеспечения безопасности допускается располагать розетки выше — на высоте 1,8 м, исходя из стандарта для помещений учреждений с пребыванием детей.
6. Розетки и выключатели размещают не ближе 50 см от газопровода.
7. Расположение участков проводки на стенах должно быть ортогональным (вертикальным или горизонтальным) – это облегчит отслеживание кабелей при выполнении мелкого ремонта (сверление отверстий, штробление).
8. Электропроводка не должна контактировать с металлическими элементами строительных конструкций (арматура, закладные детали).
9. При монтаже в одну штробу нескольких кабелей с однослойным изолированием каждый из проводов должен быть помещён в гофрочехол.
10. Вертикальные участки проводки должны располагаться от дверных и оконных проёмов на расстоянии не менее 10 см.
11. Горизонтальные участки проводки располагают не ближе 15 см от плит перекрытия.
12. Расстояние от кабеля до труб газопровода должно быть не менее 0,4 м.

Расчёт потребности в материалах и фурнитуре

Необходимое количество материала определяется двумя способами:

• по схеме электропроводки – наиболее точный;
• по общей площади квартиры — приблизительный.

При расчёте кабеля по схеме замеряется суммарная длина разметки электропроводки, к которой добавляется 10%, плюс по 20 см на каждую розетку или выключатель, плюс 50 см на каждый светильник и 50 см на распределительный щиток.

Чтобы рассчитать потребность в кабеле по площади квартиры, числовую величину площади жилья умножают на 4, и получают общий метраж провода всех сечений. 40% от полученного значения – это длина кабеля для освещение, оставшиеся 60% — метраж силового кабеля.

Сечения кабелей участков проводки рассчитывают с привязкой к материалу провода, способу укладки и максимальной нагрузке на линию. Для удобства подбора необходимого провода величины сечения сведены в таблицу зависимости от указанных факторов:

Сечение кабеля (мм2)	Монтаж открытым способом						Монтаж в трубе
	Медная			Алюминиевая			Медная			Алюминиевая
	Ток (A)	Мощность (кВт)		Ток (A)	Мощность (кВт)		Ток (A)	Мощность (кВт)		Ток (A)	Мощность
		220 В	380 В		220 В	380 В		220 В	380 В		220 В	380 В
0,5	11	2,4	—	—	—	—	—	—	—	—	—	—
0,75	15	3,3	—	—	—	—	—	—	—	—	—	—
1,0	17	3,7	6,4	—	—	—	14	3	5,3	—	—	—
1,5	23	5	8,7	—	—	—	15	3,3	5,7	—	—	—
2,0	26	5,7	9,8	21	4,6	7,9	19	4,1	7,2	14	3	5,3
2,5	30	6,6	11	24	5,2	9,1	21	4,6	7,9	16	3,5	6
4,0	41	9	15	32	7	12	27	5,9	10	21	4,6	7,9
6,0	50	11	19	39	8,5	14	34	7,4	12	26	5,7	9,8
10,0	80	17	30	60	13	22	50	11	19	38	8,3	14
16,0	100	22	38	75	16	28	80	17	30	55	12	20
25,0	140	30	53	105	23	39	100	22	38	65	14	24
35,0	170	37	64	130	28	49	135	29	51	75	16	28

Называя в обиходе проводник кабелем или проводом, следует знать, что это не синонимы:

• провод – это многожильный или одно- или многожильный проводник с лёгкой трубчатой изоляцией или без неё;
• кабель – это система изолированных проводников, объединённых в единую конструкцию, которая дополнительно изолируется и, в зависимости от модели, защищается броневым кожухом.

При выборе материала для электропроводки квартиры следует отдавать предпочтение кабелю – более надёжному и долговечному материалу.



Что касается материала изготовления жил, то нормативные документы чётко определяют следующее:

ПЭУ 1.7.34
«… В зданиях следует применять кабели и провода с медными жилами … »

СП 31-110-2003, п. 14.3
«Внутренние электрические сети должны быть не распространяющими горение и выполняться кабелями и проводами с медными жилами в соответствии с требованиями 2.1 и 7.1 ПУЭ.»

К оборудованию мощностью более 2,0 кВт рекомендуется подводить отдельную линию питания с автоматом, номинал которого можно определить по следующей таблице:

Сечение кабеля (кв. мм)	Сила тока (A)	Мощность (Вт)	Номинал автомата (A)
1,5	15	3300	16
2,5	21	4600	20
4	27	5900	25
6	34	7400	32

Устройство штроб

В современном жилье проводка открытым способом используется очень редко, а внутренний монтаж имеет особенности, зависящие от материала строительных конструкций.

На кирпичные стены кабели монтируют до оштукатуривания, фиксируя проводку хомутами. Если такая стена уже оштукатурена, то по штукатурке выполняют штробы нужного сечения с предварительным надрезом поверхности болгаркой.

Штробление стен в панельных домах следует выполнять с осторожностью – не глубже штатного штукатурного слоя панели и не повреждая арматуру конструкций.

В монолитных домах проводку либо крепят на «чёрные» стены до оштукатуривания, либо укладывают в штробы, выполненные в старой штукатурке.

Помните: штробить монолитные ограждающие конструкции запрещено!

Проводка кабелей сквозь стену между смежными помещениями выполняется в жёсткий стальной канал-гильзу, предварительно вмонтированный в конструкцию с обязательным отражением в проекте).

Гнёзда под монтажные и распределительные коробки выполняются дрелью с корончатым сверлом.

Укладка кабелей и монтаж распределительных коробок, розеток, выключателей

Кабели в штробах до оштукатуривания временно фиксируют гипсовым раствором. Гнёзда под монтажные и распределительные коробки очищаются от пыли и смачиваются. На конец кабеля надевается коробка, после чего она также временно фиксируется в гнезде – небольшим количеством гипсового раствора, заподлицо поверхности стены. При заделывании кабелей в штробах зазоры вокруг коробок окончательно заполняются и затираются цементным раствором. Подключение каждой розетки следует производить непосредственно от распределительной коробки, не формируя один шлейф для нескольких розеток. При очищении одножильных концов кабеля от изоляции для подключения к контакторам следует избегать надреза медных жил – в месте такой насечки проводник становится ломким.

Установку лицевых накладок розеток и выключателей выполняют по окончании финишной отделки стен.

Сборку узлов в распределительных коробках выполняют с помощью специальных клеммных шин — применение скруток кабелей нежелательно из-за необходимости тщательного изолирования и неудобства разборки.

Читайте также: Всё о разводке электрики на кухне

Сборка распределительного щитка и «прозвонка» электропроводки

Прежде всего приобретается сам щиток:

• наружного исполнения – простой в монтаже, но требующий места;
• внутреннего типа – более эстетичный и компактный, но устанавливаемый в нишу.

Затем щиток устанавливается в квартире, чаще всего в прихожей, после чего в нём компонуются и монтируются все защитные автоматы линий проводки в квартире. Располагать на одном автомате более одной линии не рекомендуется.

Все линии электропроводки «прозваниваются» от узла к узлу, после чего подводятся к щитку и соединяются с автоматами.

По окончании соединения с автоматами всех линий от распределительного щитка к подъездному щиту отводится один общий кабель сечением не менее 6 мм2.

Заключение

Смонтировать электропроводку в квартире самостоятельно – реально. Особенно, если есть выполненная профессионалом схема и навыки электромонтажных работ. Однако следует помнить, что учиться электромонтажу на своих ошибках опасно для жизни. Если выполнять эту работу ранее не приходилось, лучше обратиться к профессионалам, как минимум – для поэтапной консультации, в том числе, по подсчёту мощности потребителей и выбору сечения кабеля.



Полное руководство по домашней электрической схеме

Хотите создать схему электропроводки дома

?

EdrawMax специализируется на построении диаграмм и визуализации. Узнайте из этой статьи, чтобы узнать все о том, как легко создать схему электропроводки дома. Просто попробуйте бесплатно прямо сейчас!

Попробуй Бесплатно

Схема электропроводки дома или схема электропроводки дома представляет собой визуальное представление электрической системы или цепи в доме. Эта статья является окончательным руководством по схеме домашней электропроводки.

1. Обзор схем электропроводки дома

Понимание схемы для домашней электропроводки необходимо для установки домашней электропроводки. Он работает как план проекта и показывает, как соединяются провода и где должны быть расположены розетки, а также фактические соединения между электрическими компонентами. Схемы домашней электропроводки могут помочь в построении схемы и электрической системы.

9Схема электропроводки дома 0011 — это диаграмма, представляющая взаимосвязь между всеми электрическими компонентами в доме. Будь то свет, система электроснабжения дома, выключатели, дверной звонок, электронные приборы и прочая электротехника в доме. Схема электропроводки дома показывает нам, как эти компоненты будут подключаться или подключаться к главному выключателю дома или источнику питания.

На рисунке ниже показано, как выглядит обычная схема домашней электропроводки:

Нажмите, чтобы загрузить и использовать этот шаблон.
В то время как файл eddx необходимо открыть в EdrawMax.
Если у вас еще нет EdrawMax, вы можете скачать EdrawMax бесплатно ниже.

Общая схема домашней проводки

На этих схемах подключения изображены различные измерения, символы или метки, что позволяет нам быстро анализировать план и выполнять его. Электропроводка в доме может быть любой. Это зависит от предметов первой необходимости или предметов роскоши, имеющихся в доме. Независимо от того, есть ли у вас в доме много электроприборов или целая компьютерная сеть или домашний кинотеатр, эти вещи потребуют плана проводки, чтобы понять, как они будут связаны с источником питания.

Кто может рисовать схемы?

Схемы электропроводки дома требуют особого внимания при проектировании, потому что небольшая ошибка может привести к серьезным авариям. Таким образом, для этой цели необходимо проконсультироваться с профессиональными людьми, такими как инженеры-электрики. Страна, в которой вы проживаете, соблюдает все промышленные стандарты при составлении схемы электропроводки дома. Вы также должны консультироваться с ними при составлении плана.

Важность составления схемы электропроводки дома

Перед началом строительства крайне важно составить схему электропроводки дома. Это даст вам преимущества во многих формах.

• Вы имеете представление о том, какие электрические компоненты требуются и какие инструменты необходимы для их размещения. Это сэкономит вам деньги.
• Если у вас есть план, то он повысит вашу продуктивность. Вы все выполните, увидев план. Это сэкономит ваше время.
• Если у вас есть отличный план электроснабжения, вы по умолчанию будете следовать промышленным стандартам вашей страны. Это убережет вас от серьезных аварий и крупных штрафов.

Универсальное программное обеспечение для построения диаграмм

Легко создавайте более 280 типов диаграмм

Легко начинайте строить диаграммы с помощью различных шаблонов и символов

• Превосходная совместимость файлов: Импорт и экспорт чертежей в файлы различных форматов, например Visio
• Кроссплатформенная поддержка (Windows, Mac, Linux, Web)

ПОПРОБУЙТЕ БЕСПЛАТНО

Безопасность подтверждена | Переключиться на Mac >>

ПОПРОБУЙТЕ БЕСПЛАТНО

Безопасность подтверждена | Перейти на Linux >>

ПОПРОБУЙТЕ БЕСПЛАТНО

Безопасность подтверждена | Переключиться на Windows >>

2.

5 вещей, которые следует учитывать перед подключением электропроводки в вашем доме

Прежде чем составить план электропроводки дома, вы должны рассчитать каждый бит и байт вещей, которые потребуют времени, денег, инструментов и т. д. Вы должны все измерить, прежде чем приступать к работе. Здесь мы расскажем вам о пяти необходимых вещах, которые вы должны учитывать перед электропроводкой в ​​вашем доме.

1. Время на весь проект

Вы должны оценить время, прежде чем начать проводку вашего дома. Это важно, потому что у вас есть представление о том, когда закончится ваш электрический проект. Либо вы консультируетесь с инженерами-электриками, либо делаете это своими руками, у вас должен быть временной диапазон для проекта. Также получите вероятность любой ошибки и ее исправления.

2. Оценка стоимости проекта

Оцените стоимость перед началом электромонтажа дома. Рассчитайте, сколько электрических компонентов вам понадобится и сколько инструментов вам нужно приобрести, чтобы разместить эти электрические компоненты. Получите оценку техники безопасности, если делаете это своими руками. Кроме того, получите общую стоимость часа, которую вы заплатите, если проконсультируетесь с инженерами.

3. Спланируйте расположение розеток и разберитесь с системой проводки

Необходимо понять, где бы вы разместили электрические розетки. Обычно их размещают в местах, откуда легко подключить электрооборудование. Получите шаблоны и идеи из Интернета и интегрируйте их в свой план электропроводки.

4. Инструменты для рисования схем электропроводки дома

Вы должны знать инструменты для рисования схем электропроводки дома. Если вы делаете это своими руками, вам понадобится карандаш и лист дизайнерской бумаги. Лучше всего и наиболее эффективно планировать с помощью программного обеспечения в Интернете. Это сэкономит вам и время, и деньги. Вы можете EdrawMax для ваших электрических схем.

5. Изучите и избегайте ошибок в электропроводке дома

Вы должны хорошо знать плюсы и минусы проводки дома самостоятельно. Вы должны учиться на опыте людей. Получите отличные шаблоны схем проводки из Интернета. Получите все инструменты безопасности и примите все меры, чтобы избежать травм при электромонтажных работах.

3. Символы на электрической схеме дома

Edraw Floor Plan Maker, как профессиональное программное обеспечение для схем электропроводки, содержит большое количество символов схемы электропроводки, которые используются на схемах электропроводки, таких как выключатели, освещение и световые полосы. Большинство символов выглядят как реальные объекты, которые они представляют. Так что найти нужный не составит труда.

Освещение

Электротехника и телекоммуникации

4. Что включает в себя электрическая схема дома

Прежде чем делать схему электропроводки дома , подумайте о том, что вам потребуется на вашей схеме. Этот раздел расскажет вам об основной структуре электрической схемы.

Комната или зона, которую нужно показать на чертеже

Когда вы начнете думать о плане электропроводки, сначала получите план питания всего вашего дома. Все комнаты, кухня, ванные комнаты, машины браконьеры и т. д. Возьмите дополнительную бумагу и напишите необходимые электрические компоненты для каждой комнаты или напишите на том же плане этажа.

На схеме используются символы схемы подключения.

Пришло время узнать необходимые символы схемы подключения и то, как они будут представлять электрические компоненты. Вы можете воспользоваться помощью Интернета.

Соединения между электроприборами, компонентами

Теперь у вас есть все электрические компоненты, такие как вентилятор, лампочки, регуляторы, кнопки, выключатели и т. д., а также символы, такие как розетки, выключатели, блок питания и т. д. Пришло время их подключить. Получите знания из книг или Интернета о том, как эти компоненты будут соединяться проводами.

5.

Как нарисовать электрическую схему дома

Пристегнитесь, потому что в этом разделе мы узнаем о процессе создания электрической схемы дома. Лучше всего использовать компьютерное программное обеспечение, такое как EdrawMax или другое легкодоступное программное обеспечение. Внимательно выполните все шаги.

• Рекомендуется использовать предварительно созданные шаблоны программного обеспечения. Половина работы над этим плюсом уже сделана, и он поможет вам делать свою работу правильно.
• Теперь вам нужно перейти к параметрам схемных линий программного обеспечения. Он порекомендует, как по-хорошему разместить или соединить электрические цепи.
• В соответствии с вашими потребностями вы также можете изменить стили и формы линии. Программное обеспечение, такое как EdrawMax, всегда будет иметь эту функцию.
• Пришло время добавить символы проводки. Преимущество использования программного обеспечения заключается в том, что оно имеет все необходимые символы, необходимые для вашей электрической схемы. Перетащите эти символы в свой проект в нужное место.
• Добавьте переходы линии, где пересекаются ваши линии цепи.
• Вы можете использовать слой аннотаций, чтобы освещать информацию о проекте, такую ​​как измерения или автора и т. д.
• Добавьте шкалу для каждого компонента, который вы добавили ранее. Шкала необходима для подключения проводки. Программное обеспечение предложит вам добавить размеры вашего дома, а затем вы создадите или добавите любой символ в соответствии с доступными измерениями.

4 шага для создания электрической схемы дома

1. Открытие новой страницы чертежа схемы соединений : Перейдите к [План здания] > [План электроснабжения и телекоммуникаций], выберите один шаблон или нажмите «+», чтобы открыть пустую страницу чертежа.

2. Добавить символы : перетащите символы, необходимые для вашей домашней электросхемы. Если вам нужны дополнительные символы, щелкните значок «Библиотеки», и вы увидите больше библиотек символов.

3. Соедините символы : соедините символы, чтобы завершить электрическую схему, у вас есть два способа сделать это:

4. Сохранить и экспортировать : после того, как вы завершили разработку схемы домашней электропроводки, сохраните файл или, при необходимости, экспортируйте его в распространенные форматы, такие как PDF, Word, Excel, HTML и т. д.

6. Различия между электрической схемой и принципиальной схемой

Известное и видимое различие между электрической схемой и принципиальной схемой заключается в следующем.

• Принципиальная схема показывает внутреннюю электрическую структуру электронного или электрического компонента. Посмотрите на приведенный ниже пример, принципиальная схема показывает, как этот прибор сделан с использованием различных электрических компонентов и их соединения.
• Схема подключения показывает нам взаимосвязь между различными электроприборами. Как они подключены к выключателям или электроснабжению дома с помощью одиночных или двойных проводов, проходящих через них всех?

Пример схемы домашней проводки

Вот пример схемы домашней электропроводки для справки. Нажмите на изображение, и вы сможете скачать его бесплатно!

Нажмите, чтобы загрузить и использовать этот шаблон.
В то время как файл eddx необходимо открыть в EdrawMax.
Если у вас еще нет EdrawMax, вы можете скачать EdrawMax бесплатно ниже.

Пример схемы домашней проводки

Десятки примеров схем домашней электропроводки можно найти в Центре шаблонов Edraw!

7. Используйте EdrawMax для создания схемы подключения

Если вы не сделаете схему электропроводки дома такой, какой она должна быть, это просто приведет к большим потерям в вашей или ваших близких жизни, деньгах или времени.

Вы можете использовать программное обеспечение для создания диаграмм EdrawMax для вашей электрической схемы. Программное обеспечение можно использовать бесплатно для основной работы. Он содержит все функции и библиотеки, которые будут сопровождать вас при создании диаграмм. Вы можете импортировать свой план или использовать шаблоны.

Схемы подключения бытовых электрических цепей

Схемы подключения выключателей света. Многочисленные схемы выключателей света, в том числе: петля выключателя, диммер, переключаемые розетки, комбинированное устройство выключателя, два выключателя света в одной коробке и многое другое.

Схемы подключения комбинированных выключателей. Схемы подключения комбинированного выключателя/розетки для управления освещением или другой нагрузкой или для управления самим собой.

Схемы подключения настенных розеток — схемы для всех типов бытовых электрических розеток, включая: дуплексные, GFCI, розетки на 15, 20, 30 и 50 ампер.

Схемы подключения 3-позиционных переключателей. Схемы 3-позиционных цепей переключателей, включая: свет в начале, середине и конце, 3-позиционный диммер, несколько источников света, управление розеткой и советы по поиску и устранению неисправностей.

Схемы подключения 4-позиционного переключателя. Схемы для 4-позиционного переключателя, в том числе: различные положения источника и света, диммер для 4-позиционного переключателя, проводка для 4-ходового переключателя и советы по поиску и устранению неисправностей.

3-х и 4-х позиционные выключатели для управления несколькими источниками света. Схемы проводки для управления несколькими осветительными приборами с 3-х и 4-х позиционными переключателями.

Схемы подключения для комплекта вентилятора/освещения. Схемы включают в себя: использование выключателя освещения для управления как вентилятором, так и освещением, отдельный регулятор освещенности и скорости вращения вентилятора, регулятор освещенности и вентилятор с тяговой цепью.

Схемы подключения вытяжного вентилятора в ванной. Схемы включают: таймер вентилятора, один переключатель, комбинированный переключатель gfci и два переключателя в одной выходной коробке.

Схемы подключения нескольких розеток — схемы подключения нескольких розеток, включая схемы для дуплексных розеток и прерывателей замыкания на землю.

Схемы подключения двух розеток в одной коробке — подключение двух розеток, двух выключателей, розетки и выключателя в одной коробке.

Схема подключения выходного выключателя GFCI. Схемы включают проводку для мусоропровода или осветительного прибора, управляемого комбинированным выключателем, как с защищенными, так и с незащищенными схемами.

Схемы подключения прерывателя цепи замыкания на землю — схемы для розеток GFCI, включая защиту дуплексных розеток в цепи и GFCI в конце цепи.

Схемы подключения автоматического выключателя — подключение блока выключателя, выключателя GFCI, а также автоматических выключателей на 15, 20, 30 и 50 ампер.

Схемы подключения розеток с выключателем — схемы подключения выключателя для управления розеткой с различным расположением и несколькими розетками в одной цепи.

Схемы для добавления нового светильника — проводка для добавления света от существующего выключателя или цепи розетки.

Схемы для добавления новой розетки — схемы подключения для добавления розетки от существующего выключателя или розетки.

Схемы подключения дверного звонка — подключение проводных дверных звонков и дверных звонков с батарейным питанием, включая добавление адаптера переменного тока для питания старого дверного звонка.

Схемы подключения лампы. Подключение стандартной настольной лампы, трехконтактной розетки и старинной лампы с четырьмя лампочками и двумя выключателями.

Добавление новой настенной электрической розетки. Как проложить кабель за плинтусом, чтобы добавить новую розетку.

Соединение косички — Как зачистить и нарезать электрические провода в распределительной коробке.

Как подключить розетки и выключатели — Как выбрать и заменить выключатели света и дуплексные розетки.

Прокладка кабеля за стенами – Методы поиска источника электроэнергии и прокладки нового кабеля в стенах и потолках.

Обрамление нового потолочного вентилятора. Установка обрамления и подвешивание нового потолочного вентилятора и комплекта освещения.

Формула для расчета силы тока. Использование значений напряжения и силы тока для расчета мощности, потребляемой устройством, включает таблицу стандартных значений мощности для бытовых устройств и приборов.
