Проводка в своем частном доме своими руками: схема электропроводки, как правильно сделать монтаж электричества, проложить электроразводку самому, правила прокладки и разводки — пошаговая инструкция, все об электрике — проложить, развести, подключить свет к устройствам

1. Составление схемы подключения проводки в доме своими руками
2. Сколько фаз выбрать?
3. Разработка плана, получение проекта
4. Вычисление суммарной мощности
5. Разделение потребителей на группы
6. Где установить щиток
7. Как выбрать кабели и комплектующие
8. Выбор кабелей
9. Определение диаметра жил
10. Выбор оболочки
11. Какие розетки и выключатели купить
12. Прокладка (устройство) электропроводки в частном доме своими руками: пошаговая инструкция
13. Разметка
14. Способы соединения проводов
15. Работа со стенами
16. Открытая
17. Закрытая
18. Подготовка кабелей
19. Заземление
20. Система защитного отключения и автовыключатель
21. Распределительные коробки
22. Коммутация кабелей и сопутствующих конструкций
23. Интеграция осветительных приборов и розеток
24. Распределительный щит
25. Ввод в эксплуатацию
26. Заключение по теме

Человеку, знакомому с электротехникой, не обязательно приглашать специалистов для подключения к централизованной сети. Проводка в доме своими руками – это вполне реальная и посильная задача, и ниже мы подробно расскажем, как ее реализовать. Уделим внимание каждому важному моменту, от выбора фаз до розеток, от составления плана до ввода в эксплуатацию – чтобы вы предметно понимали, как не допустить ошибок и на практике решить тот или иной вопрос, причем быстро и соблюдая технику безопасности.

Давайте сразу условимся: объектом для проведения всех видов работ является личная недвижимость (а не съемная квартира), в 1-2 этажа, небольшой площади (до 150 м2). И она находится в должном состоянии, то есть коробка, стены и кровля уже выгнаны.

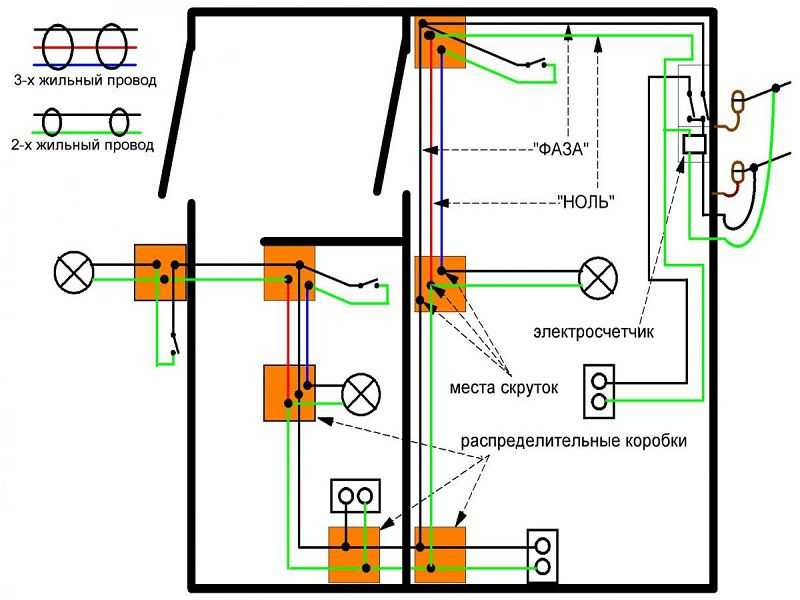

Составление схемы подключения проводки в доме своими руками

Для этого необходимо:

• Определить, какой тип ввода будет использоваться – трех- или однофазный (380 или 220 В соответственно).

• Рассчитать мощность нужного оборудования, подготовить и подать документы для оформления проекта с заявленными вами параметрами. Здесь стоит быть готовыми к тому, что требования могут удовлетворить не в полной мере, выделив до 5 кВт.

• Купить все комплектующие – кабели, бесперебойники, счетчики и тому подобное.

• Решить, каким образом следует запитаться от столба ЛЭП, – под землей или по воздуху, – и дать представителям поставщика электроэнергии возможность реализовать данный вариант.

• Соблюдая правила монтажа электропроводки в частном доме, своими руками установить щиток, проложить коммуникации, выключатели, розетки.

• Обустроить контур для отвода и заземлиться.

• Протестировать полученную систему и при стабильно удовлетворительных результатах получить акт.

• Приступить к эксплуатации.

Это лишь общий алгоритм, пункты которого могут меняться в зависимости от конкретики случая. Но начинать всегда стоит с оформления ТУ, потому что подготавливать их могут и несколько месяцев, и даже полгода. Чтобы избавить себя от долгого ожидания, лучше обратиться в соответствующие инстанции на старте строительства недвижимости. За те 2 года, которые даются на реализацию техусловий, можно если не возвести все здание целиком, то хотя бы выгнать стены для закрепления минимально необходимого оборудования.

Сколько фаз выбрать?

Для выбора подходящего эксперта для документального сопровождения строительства дома рекомендуем воспользоваться поиском компаний в каталоге Building Companion. В профиле каждого подрядчика указана необходимая информация, портфолио, отзывы, можно разместить запрос на оценку стоимости услуги.

Найти эксперта по документальному сопровождению »

При прокладке электропроводки в доме своими руками схема подачи бывает как одно-, так и трехфазной. В обоих случаях максимально возможный расход достигает 15 кВт, но второй актуален только тогда, когда планируется использовать мощную технику – приборы вроде отопительных котлов или плит. В процессе реализации такого варианта необходимо соблюдать гораздо больше требований, касающихся бытовой безопасности, ведь вероятность получить травму выше (из-за более серьезного напряжения). При площади в 100-150 квадратов и обогреве дровами имеет смысл отдать предпочтение первому решению, то есть 220 В.

Разработка плана, получение проекта

Выбрав фазу ввода, можно установить, какой будет электроразводка в доме своими руками: схемы, взятые в подходящем масштабе, помогут расставить все по местам в этом вопросе. Прямо на чертежах намечайте, где будет оборудование, где расположить выключатели и разъемы. Также учтите размещение габаритной мебели и возможность ее последующей перестановки.

В обязательном порядке укажите точку каждой люстры и лампы, каждого торшера или бра. Определитесь с режимом их эксплуатации в зависимости от того, в каких помещения они будут находиться. Помните, что на кухне постоянно работает хотя бы какая-то бытовая техника (например, холодильник), которому точно потребуется розетка.

Вычисление суммарной мощности

Как только вы решите, чем будете пользоваться, посчитайте, сколько Вт будет в общем потреблять оборудование. Это поможет выяснить, как правильно сделать электрику (проводку) в доме своими руками с учетом пусковых нагрузок.

Средние значения вы сможете взять из специальной таблицы, которая есть в свободном доступе в интернете. Допустим, для ТВ данный показатель равен 300 Вт, для персонального компьютера – 500, а для бойлера – и вовсе 1500.

Сложите все цифры для каждого эксплуатируемого прибора, и добавьте к полученному числу 20%. Зачем? Это будет тот запас, который спасет спроектированную систему от перегрузки. К тому же вам вряд ли выдадут именно желаемую мощность – ту, которую вы рассчитаете и укажете в заявке.

Наверное, провайдер предоставит стандартный лимит в 5 кВт, в который и придется укладываться.

Разделение потребителей на группы

Под этим термином в рамках одного объекта недвижимости понимаются люстры, прожекторы, розетки, выключатели – их можно «повесить» на разные ветки.

Выясняя, как проложить проводку и провести свет в доме своими руками, будьте готовы к тому, что придется реализовывать сразу несколько линий:

• Первая понадобится для осветительных приборов, хотя и ее можно разбить на две – для каждого этажа или крыла здания.

• Вторая потребуется для разъемов, если их будет от 3 до 5 штук.

• Все последующие – по одной для отдельно взятых представителей мощного оборудования.

Чтобы выбрать адекватного подрядчика для строительства фундамента, воспользуйтесь удобным поиском по строителям на сайте Building Companion.

Вы найдете примеры реализованных проектов и отзывы клиентов по каждому подрядчику и сможете запросить оценку стоимости работ.

Найти строителя для обустройства фундамента дома под ключ »

С таким подходом та же кухня насчитает от 3 до 7 направлений: холодильник, духовка, плита, микроволновка, стиральная машина. Другим комнатам хватает 2-4 веток: для телевизора, компьютера, роутера, зарядки. Хотя для обогревателя или кондиционера следует выделить свои линии.

В случае с небольшим по площади объектом недвижимости, допустим, дачным коттеджем, классическим считается вариант с тремя категориями:

То, как развести электрику и проводку по дому своими руками, определяется и группами тоже, ведь от их количества зависит и число автоматов на распредщитке: их нужно столько же плюс 2-4 – про запас. В случаях с объектами большой площади целесообразно реализовать деление по этажам с общей коммутацией.

Где установить щиток

Каких-то требований по конкретной точке его расположения нет — важно лишь чтобы он находился не ближе, чем за 1 м от труб, причем от любых: водяных и газовых, отопительных, внутренних сточных, канализационных.

Помещение для него тоже может быть каким угодно, хотя чаще всего это котельная, в которую и сводятся все коммуникационные линии. Инспектирующие органы обычно согласны с таким решением, если у выбранного устройства достаточно высокий класс защиты, и лишь рекомендуют разместить его у входной двери.

Как выбрать кабели и комплектующие

Когда в стандартном случае выполняется разводка электрики (проводки) в частном доме своими руками, схема предполагает использование двух автоматов:

• Первый – входной, обычно находится на улице, опломбирован и служит для снятия показаний.

• Второй – УЗО, встраивают непосредственно перед щитком, и он защищает остальные элементы сети от перегорания.

Когда предполагаемая нагрузка не превышает 15 кВт, дальше идет разделение на группы, если же она больше, необходимо озаботиться еще и установкой трансформатора.

Обратите внимание, электрослужбы предпочитают, чтобы фиксирующее расход оборудование располагалось снаружи здания. Поэтому целесообразно покупать модель с классом защиты как минимум IP-55.

Выбор кабелей

Приобретать их стоит потому, что к их эксплуатации предъявляются не такие жесткие условия, они банально безопаснее. Причем нужно, чтобы они были трехжильными – этого требует современная бытовая техника с 3-контактными вилками, которую следует заземлять.

Для проводки электрики и освещения в частном доме своими руками лучше брать комплектующие с «начинкой» из меди, а не из алюминия, так как последний более ломкий, контакты из него сложнее зачистить.

Определение диаметра жил

Для этого следует ориентироваться на мощность потребления на каждый автомат и на таблицу планируемой нагрузки:

Пользоваться ею просто: выбираете свой способ запитывания и рассчитанный ранее расход кВт, после чего двигаетесь вправо по этой строчке, пока не находите нужное значение в колонке «Сечение».

Лайфхак от тех, кто уже знает, как проводить электрику и правильно раскидать (подсоединить) проводку в доме: линии одинакового диаметра лучше отмечать на плане одним цветом – это не даст запутаться при разделении потребителей на группы.

Выбор оболочки

Он важен тогда, когда полы, стены, потолки в помещениях деревянные: в таких случаях нужны кабели с ВВГ- или NYM-изоляцией (двойной или тройной соответственно). В остальных же ситуациях хватит и одинарной, если она целая, не потрескалась, без наплывов.

Какие розетки и выключатели купить

Для обычных приборов приобретайте стандартные, для мощных – подходящие по пусковому току. По исполнению есть два варианта:

• внутренние – коробки спрятаны в углублениях, в результате чего они идут вровень со стеной;

• наружные – их корпусы крепятся на подложки, а значит выпирают по вертикали.

Второй вариант считается более современным, ведь он практичнее (его сложнее случайно сорвать) и может быть окрашен в любой цвет.

Прокладка (устройство) электропроводки в частном доме своими руками: пошаговая инструкция

Порядок действий следующий:

• Создаете план, в котором указываете все электроизделия для каждой комнаты.

• Протягиваете коммуникации – в стенах и по перекрытиям.

• Устанавливаете щит, распредкоробки, разъемы и выключатели.

• Соединяете все это в сеть.

• Проверяете на работоспособность и, если все в порядке, начинаете эксплуатировать.

Стандартом современности считается скрытый монтаж, как максимально практичный и эстетичный. Для его реализации на стенках нарезаются штробы, которые впоследствии аккуратно замазываются шпаклевкой и не выделяются на фоне общей поверхности. Также допустимо спрятать линии за облицовку из гипсокартона, разместив их в зазорах, но обязательно в гофрированных рукавах – для защиты от различных воздействий.

Для выбора подходящего подрядчика, который досконально разбирается в вопросах строительных норм и правил малоэтажного домостроения воспользуйтесь поиском в каталоге Building Companion. В профиле каждой компании указана необходимая информация, портфолио, отзывы, можно разместить запрос на оценку стоимости услуги.

Найти компанию по генподряду и стройнадзору »

Памятка для тех, кто пока не знает, как самому правильно провести электропроводку в частном доме, правила прокладки следующие:

• Вести трассы можно только горизонтально или вертикально, без скосов или закруглений;

• Высота размещения – как минимум 2,5 м, со строго перпендикулярными спусками к выключателям или розеткам в нужных местах;

• Точки соединений – обязательно в распредкоробках.

Разметка

Фронт работ необходимо отразить на бумаге, чтобы понимать, что конкретно выполнять. И на чертежах будут наглядно видны критические места, в которых линии пересекаются или идут в опасной близости от инженерных систем. Соприкосновения с водосточной трубой недопустимы – что-то придется переместить.

Способы соединения проводов

В рамках электрификации частного дома своими руками можно воспользоваться следующими методами:

• Скрутка – подходит или для однородных или для химически инертных между собой металлов; оголять жилы допустимо не более чем на 40 мм, тщательно следя, чтобы витки получались плотными. Место соединения нужно закрыть изолентой и для дополнительной надежности допустимо пропаять.

• В клеммной коробке – кабели зачищаются, вставляются в гнезда пластикового корпуса, фиксируются винтами. Получается быстро, безопасно и поэтому удобно.

• В колодках – здесь за качество прижима отвечает пружина.

Работа со стенами

Характер ее проведения, и вообще операций в ее рамках (долбление, сверление и так далее) зависит от способа размещения коммуникаций. И если сегодня мы делаем монтаж эл проводки в частном доме своими руками, схема его реализации предполагает два варианта укладки.

Открытая

Трассы следует спрятать в трубки, специальные каналы или под плинтусы, сделанные из негорючих пластмасс (возможно, даже с эффектом самозатухания). Это решение для помещений из бревен, бруса, древесины.

Закрытая

Линии прячутся в полостях между стенами/перекрытиями и элементами отделки. Если для кладки использовался бетон или кирпич, потребуется вооружиться болгаркой и перфоратором. Результат – слой штукатурки, надежно укрывающий от посторонних глаз.

Подготовка кабелей

Их выбирают в зависимости от суммарной мощности потребления всех групп приборов и так, чтобы они выдерживали примерно одинаковый уровень нагрузок. Когда мы проводим электрику в частном доме своими руками, схема укладки предполагает использование коммуникаций с жилами из:

• алюминия – дешевле, но жестче, часто ломается при изгибе;

• меди – дороже, но пластичнее.

Оптимальным решением считаются ПВГ или ВВГнг – у них двойная изоляция, горение они не поддерживают, являются сравнительно доступными, постоянно представлены в продаже в сечении на 2,5, 4, 6 мм2.

Наиболее толстым кабелем признан вводной, соединяющий столб ЛЭП и щиток. Обычно он подключается представителями компании-провайдера и является самонесущим (СИП).

Заземление

Его нужно обеспечить для предотвращения поражения током, его наличие – норма бытовой безопасности. Когда выполняется электрическая разводка проводов в частном доме своими руками, схемы реализации такой защиты выглядят довольно просто:

• Выкапываете траншею треугольной формы (глубиной 70 см).

• Вбиваете в вершины стальные трубы (диаметром 2 дюйма).

• Соединяете их полосами из стали, свариваете в одно целое.

• Покрываете места стыков антикоррозионными растворами.

Ищете качественные строительные материалы по адекватным ценам для загородного дома? Получите промокод на скидку от завода-производителя и воспользуйтесь им в процессе стойки дома.

Получить скидку на строительные материалы »

При помощи коммуникационных линий подключаете получившийся отвод к щитку. Учтите, что сотрудники компании-провайдера обязательно проверят заземление на предмет соответствия ПУЭ.

Система защитного отключения и автовыключатель

АВДТ тоже важен, от УЗО он отличается принципом срабатывания. Полезен не только при утечке тока, но и при коротком замыкании или перегрузке. Поэтому правильная схема разводки электропроводки в двухэтажном частном доме своими руками и предусматривает его наличие, тогда как для маленького летнего коттеджа хватит и обычного дифференциального устройства.

Распределительные коробки

Они нужны для соединения линий, идущих с различных сторон. Благодаря им точки смычек жил окажутся надежно заизолированными, что минимизирует распространение огня в случае перегрева и возгорания.

Коммутация кабелей и сопутствующих конструкций

Выше мы уже рассмотрели варианты – это скрутка, колодки, сварка и пайка, клеммные коробки. Поэтому добавим, что наиболее популярными считаются последние два, причем пластиковые корпусы начинают применяться все чаще, ведь они достаточно прочные, и, что важно, разборные.

h4>Интеграция осветительных приборов и розеток

Есть один нюанс, касающийся того, как проводить разводку электричества в частном доме своими руками: схемы подключения предполагают, что вы не перепутаете жилы. Поэтому перед началом непосредственного пользования стоит взять магомметр и посмотреть, какое сопротивление наблюдается на каждой линии – для проверки правильности коммутации.

Распределительный щит

Это важное и сложное по своей конструкции устройство, поэтому лучше доверить его установку профессионалу, который сможет свести все токи и грамотно распределить напряжение. А вы пока решите другие задачи, например, займетесь тем же заземлением: сварить металлический контур вполне под силу и без специфических знаний.

Ввод в эксплуатацию

Даже если вы прекрасно понимаете, как правильно провести электричество (прокладывать проводку) в частный дом своими руками, и лично воплотили в жизнь большинство из описанных выше пунктов, этот вопрос тоже стоит препоручить профессионалу, а именно эксперту из профильной лаборатории. Просто потому, что вам необходимо получить его компетентное заключение – акт, разрешающий пользование построенной системой. При желании в этой необходимости даже можно найти определенное удобство. Такая проверка позволит максимально быстро выявить возможные ошибки, недочеты и несоответствия, а значит и исправить их с минимальными потерями как денег, так и времени при повторном вызове комиссии.

Заключение по теме

Мы подробно рассмотрели буквально все о прокладке: как правильно провести электрическую проводку в частном доме своими руками, что за комплектующие для этого выбрать, какими методами воспользоваться. Вы могли убедиться, что это комплексная и ответственная, но вполне посильная задача. Главное – тщательно подойти к проектированию (точно рассчитать мощности и сечения), внимательно – к покупке расходников (отдавая предпочтение лучшим, но не переплачивая попусту), и аккуратно – к реализации всех установочных и сборочных мероприятий.

С другой стороны, именно неисправности, спровоцированные нарушением условий устройства и эксплуатации энергосетей и приборов, являются самой частой причиной бытовых пожаров. Поэтому окончательной проверкой и должен заниматься профессионал, по личному опыту знающий, как правильно развести, проложить, соединить электропроводку в частном доме своими руками, и дающий акт об отсутствии ошибок, приобретающий разрешительную силу.

(*) Данная информация не является официальной рекомендацией и взята из открытых источников. Материал статьи не является руководством по юридическим правилам оформления земли, собственности, возведения и отделке стен или ведению строительства. Производитель не несет ответственности за юридические рекомендации, а также недостатки сооружения или его элементов, возникшие в ходе или по завершении строительных работ на основании данной информации. Для осуществления таких работ воспользуйтесь услугам сертифицированных специалистов в области юриспруденции и сферы строительства.

Электропроводка в частном доме: схема, разводка и монтаж электрики

Энергообеспечение — один из важнейших вопросов, который приходится решать застройщику. От его проектирования и последующего обустройства зависят безопасность и комфорт всех жильцов. Грамотно подобрать элементы и объединить их в общую систему сможет не каждый. Проще всего доверить это профессионалам, но можно сделать самостоятельно. Разберем основные моменты проектирования и монтажа схемы электропроводки в частном доме.

Все о проектировании и монтаже электропроводки

Как спроектировать электросеть
Основные моменты проектирования
— Способ укладки электрокабеля
— Тип напряжения на вводе
— Расчет мощности
— Подбор электропроводов
— Разделение на группы
— Выбор способа ввода
— Прокладка трасс
Особенности монтажа
— Разметка
— Штробление
— Монтаж
— Финишные работы

Полноценный проект энергообеспечения дома включает несколько пунктов. Перечислим их все.

• Расчет потребляемой мощности.
• Расчет сечения электропроводов.
• Расчет молниезащиты и системы заземления.
• Схема-чертеж разводки электрической проводки.
• План размещения силового оборудования и электрокабелей.
• Смета на покупку необходимых материалов.

Правильно подготовить документацию могут только специалисты из компании, имеющей лицензию на осуществление проектной деятельности. Самостоятельно же можно подготовить только схему электроснабжения. То есть чертеж, на котором указаны все элементы энергосети, разводка кабелей и электропроводов, устройства защиты, распредкоробки, выключатели, розетки. Этого вполне достаточно, учитывая, что частное лицо имеет право на упрощенную процедуру подключения к электросетям. Но при этом должно выполняться условие, что энергопотребление не будет превышать 15 кВт.

Где искать анонсы материалов и свежие идеи для интерьера? Подписывайтесь на наши каналы! Публикуем красивые подборки, видеоролики и обзоры:
​​​​​​​https://zen.yandex.ru/ivd.ru
https://t.me/ivd_ru
https://vk. com/ivd_ru

Разберем основные моменты проектирования.

Способ прокладки кабеля

Вариантов может быть два. Закрытый способ устройства предполагает укладку проводов в штробы. Это небольшие полости, которые штробят в стенах. После монтажа их заделывают. Получается, что кабели находятся внутри стены, они надежно защищены от повреждения.

При невозможности использования закрытого способа применяют открытый. В этом случае проводка укладывается по поверхности стены в специальные кабель-каналы. Закрытый способ используют в зданиях из газоблоков, кирпича, бетона, т.п. Электропроводка в деревянном доме прокладывается открытым способом.

Определение типа напряжения на вводе

В дом может быть заведена одно- или трехфазная линия на 220 или на 380 В. Выбор делают исходя из своих нужд и из того, что могут поставить энергетики. Так, для небольшого по площади здания без мощного электрокотла вполне достаточно одной фазы на 220 В. Если планируется установка мощного трехфазного оборудования или потребители однофазные, но их совокупная мощность велика, выбирают три фазы по 380 В. Второе решение более дорогое, требования к такой линии выше. Однако она дает большие возможности.

Расчет мощности

Чтобы правильно спроектировать электропроводку, надо определить суммарную мощность потребления. Это делают сложением мощностей всего электрооборудования. Взять данные можно из техдокументации приборов или рассчитать примерно. В среднем, телевизор потребляет 200 Вт, стиралка — 700 Вт, холодильник — 400 Вт, пылесос — 1 000 Вт, электрообогреватель — 1 400 Вт, духовка — 1 200 Вт и т.д. Эти показатели суммируют. К ним добавляют пусковые нагрузки и минимум 20% запаса мощности. Запас может быть больше, это даст возможность в будущем без опасений подключать дополнительные электроприборы.

Выбор проводов

На основании рассчитанной мощности подбирают сечение электропроводки. Лучше всего делать это на основе специальных таблиц. Однако есть и другое решение. Опытные электрики считают лучшим вариантом трехжильные медные электропровода ШВВПнг и ВВГнг, сечение подбирают исходя из типа потребителя.

• Розеточные группы — 3*2,5 мм².
• Контуры осветительные — 3*2 мм² или 3*1,5 мм².
• Кондиционер 5 кВт и ниже — 3*2,5 мм².
• Кондиционер выше 5 кВт — 3*4 мм².
• Электродуховка или плита — 3*4 мм².
• Электрокотел — 3*4 мм² или больше (руководствуются рекомендациями производителя).

Деление на линии-группы потребления

Нагрузка внутри общедомовой сети должна распределяться равномерно. Поэтому ее делят на несколько частей или групп. Обычно отдельной группой выделяют освещение хозпостроек, уличные фонари, внутридомовые осветительные приборы, розетки, т.п. Если постройка большая, возможно разделение по этажам или даже по помещениям. Для обеспечения максимальной безопасности на каждую выделенную линию ставят автоматы-выключатели, УЗО. Это облегчает поиск неисправности в случае, если защита сработает. Групповые УЗО подбирают по максимальному потреблению выделенной группы. Для подключения мощного электрооборудования рекомендуется обустраивать отдельные линии.

Как завести электричество в здание

На участке ввода электричества в здание обустраивают вводно-распределительный щиток. Его ставят внутри отапливаемого помещения. К щитку с одной стороны подходит уличный кабель ввода, с другой — проводка от всех групп внутренних потребителей. Можно обустроить два электрощита. В первый встраивают общее УЗО, счетчик и рубильник. Все они должны иметь повышенную степень влагозащиты, поскольку оборудование устанавливают снаружи. Второй электрощит монтируют в помещении, он «отвечает» за внутреннюю разводку.

Подключение вводного кабеля в любом случае выполняет сетевая компания. Подвести линию можно по воздуху или под землей. Первый вариант — самый простой и дешевый: от ЛЭП протягивают изолированный самонесущий провод. Не всегда есть такая возможность, поскольку существует ряд ограничений. Например, если расстояние от дома до опоры больше 20 метров, монтаж запрещают или ставят еще одну опору. Иначе есть угроза обрыва электрокабеля.

Можно подвести электричество под землей. Для этого на глубине 80-100 см укладывают электрокабель. Его вставляют в стальную или пластиковую трубу. Это защищает его от повреждений. Для ввода в дом в стене или в фундаменте выдалбливают отверстие. Подземный монтаж более трудоемкий и дорогой, но он снижает риск обрыва линии ввода. Прослужит она намного дольше, чем воздушная.

Как выстроить трассы электропроводки

Схема прокладки проводки для каждого дома индивидуальна. Но есть общие для всех случаев принципы. Перечислим их.

• Первым элементом после участка ввода ставят рубильник. Он дает возможность при необходимости обесточивать дом.
• После него монтируют электросчетчик.
• Третьим устанавливают общую автоматическую защиту.
• После него обустраивают разветвления на все группы потребителей. Обязательно устанавливают автомат-выключатель либо УЗО на каждую из них.

Кроме того, по инструкции в щитке обязательно должны присутствовать две отдельные шины: N (или «нуль») и PE (или «земля»). Отходящие от них электропровода образуют два отдельных контура, которые никогда не соединяются и не пересекаются.

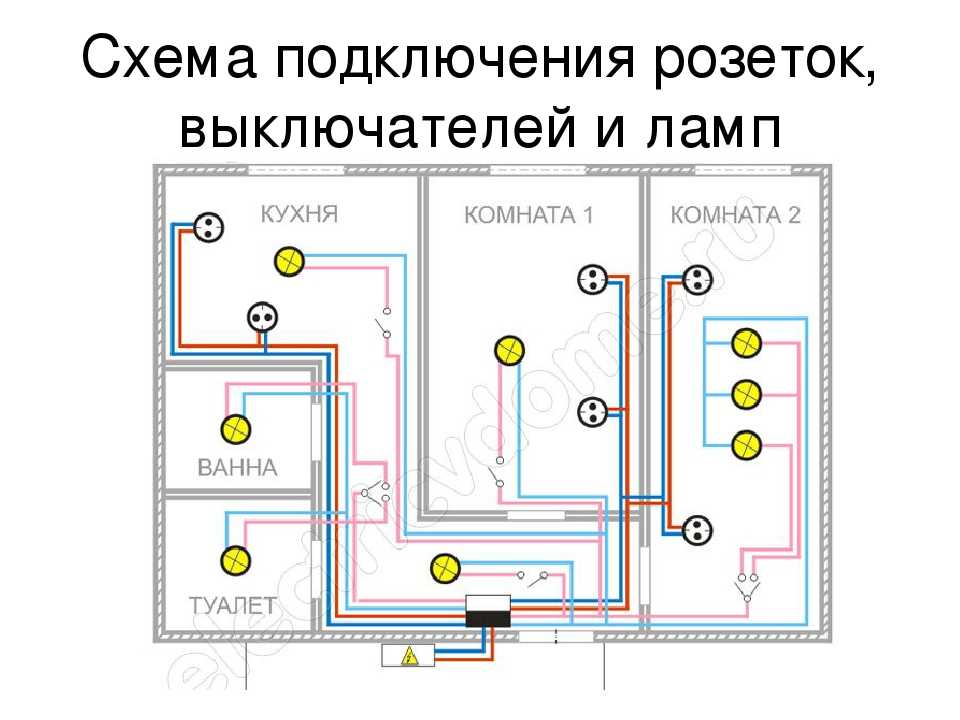

Схему-чертеж электропроводки важно составить с учетом основных правил, которые нужно выполнить. Перечислим их все.

• Сеть делят на несколько групп, которые защищают выключатели-автоматы или УЗО. Единая схема возможна, если в нее будут включены только несколько выключателей либо розеток.
• Для энергоемких мощных приборов обустраивают выделенные линии с защитной автоматикой.
• Электропровода укладывают только вертикально и горизонтально: перпендикулярно либо параллельно потолку и полу.
• Угол поворота провода делают только прямым. Диагональное размещение запрещено.
• Электролинии прокладывают на расстоянии не меньше 150-200 мм от дверных и оконных проемов.
• Расстояние от газовых коммуникаций до электросети не может быть меньше 200 мм.
• Минимальное расстояние от розеточного блока до уровня чистового пола — 35-40 см.
• Электрощитки устанавливают на высоте 150-170 см. Это удобно при обслуживании, а также является защитой от детей.
• Обязательно использование заземления.

Важно выстроить план так, чтобы проложенные кабельные трассы не мешали другим коммуникациям и не пересекались с ними.

После того как план-схема составлена, приступают к монтажу. Можно все сделать своими руками. Важный момент. Все работы проводят только при отключенной электроэнергии, причем нужно исключить возможность ее случайной подачи. Рабочий инструмент используют только с изолированными ручками. Предлагаем пошаговую инструкцию, как провести электропроводку в частном доме.

1. Разметка

Отбейте малярным шнуром уровни чистового потолка и пола, если разметка проводится до начала отделочных работ. Отбейте уровни размещения выключателей и розеток, магистрали розеточной цепи и цепи освещения. Наметьте положение электрощита и пути прохождения магистралей от него к потребителям. Разметьте все трассы с шириной и глубиной будущих штроб. Отметьте положение всех электроприборов. Сверьте разметку с планом-схемой.

2. Подготовка штроб

Вырежьте нишу под электрощит. Коронкой нужного диаметра пробурите отверстия под монтажные коробки для выключателей и розеток, под распредкоробки. Проштробите каналы под электрокабели. Если нужно, продолбите отверстия в другие комнаты для прохождения проводки. Вычистите пыль из штроб, ниш и отверстий. Загрунтуйте их праймером глубокого проникновения.

3. Монтаж системы

Установите электрощит в подготовленную нишу. Уложите кабель в штробы. Если по проекту нужно, предварительно поместите его в гофротрубу. Укладывайте электрокабель по направлению от монтажной коробки к щитку. Обязательно закрепляйте электропроводку внутри штробы специальными хомутиками или клипсами. По окончании укладки сверьтесь с планом и сфотографируйте положение штроб. Установите монтажные и распределительные коробки. Соедините участки электропроводки, подключите группы потребителей к электрощитку. Проверьте корректность работы системы.

4. Финишные работы

Заделайте штробы штукатурной смесью. Дайте ей высохнуть и зашкурьте. Оголенные проводки в монтажных коробках заизолируйте, уложите внутрь полости. В таком виде они должны находиться до окончания отделочных работ. Распределительные коробки накройте крышками, если их нет, заклейте их малярным скотчем. После того как отделка будет завершена, установите механизмы выключателей и розеток, поставьте диммеры, повесьте светильники.

Материал подготовила

Инна Ясиновская

Фото

ShutterStock

Своими руками

Простой ремонт электрики, который вы можете сделать сами

Основные моменты

• Ремонт электрики, как правило, лучше доверить профессионалам

• выключатель или розетка

• Примите надлежащие меры предосторожности перед работой с любыми электрическими компонентами

• Если вы не уверены или у вас просто нет времени, наймите местного электрика

Получите предложения от трех профессионалов!

Введите почтовый индекс ниже и найдите лучших профессионалов рядом с вами.

Во многих, если не в большинстве случаев, обычный домовладелец не должен заниматься ремонтом электрооборудования своими руками. Электрические системы вашего дома по своей природе опасны, и без надлежащей подготовки легко совершить опасную ошибку. Тем не менее, многие мелкие ремонтные работы по электрике хорошо подходят для начинающих домашних мастеров. При тщательной подготовке и надлежащих мерах предосторожности вы можете безопасно заниматься следующими проектами по ремонту домашней электросети.

1. Замена выключателя света

Если вам не терпится заняться электромонтажными работами своими руками, начните с замены выключателя света . Этот проект познакомит вас со многими различными переключателями, включая однополюсные, двухполюсные, трех- и четырехпозиционные. Важно заменить переключатель на правильный тип, чтобы питание и переключатель работали правильно. Будьте особенно осторожны, если вы устанавливаете диммер в первый раз, так как диммеры могут перегреться, особенно если вы используете неподходящую лампочку.

2. Замена светильника

Большинство домовладельцев могут легко заменить существующий светильник . Этот проект позволяет вам напрячь свои мышцы и модернизировать свой дом всего за час работы. После отключения питания и удаления существующего оборудования вам необходимо найти распределительную коробку и разделить провода, чтобы удалить существующее устройство и установить новое. Убедитесь, что монтажные кронштейны достаточно прочны, чтобы поддерживать новое приспособление.

3. Замените розетку

Фото: Мильян Живкович / Adobe Stock

Скромная электрическая розетка : они есть в каждой комнате. Иногда это просто кривая пластина, но если ваша розетка горячая на ощупь или вы заметили искры при включении прибора, пришло время для нового. После того, как вы проверите провода за розеткой на предмет подачи питания, вам нужно будет обрезать и зачистить поврежденные концы проводов, переподключить их к новой розетке и заменить настенную панель.

4. Установка потолочного вентилятора

Если в комнате уже есть существующий светильник и у вас есть некоторый опыт в рукоделии, вы, скорее всего, справитесь с установкой потолочного вентилятора . Вам нужно убедиться, что монтажный кронштейн для вентилятора может выдержать его вес. Вы также можете иметь помощника в режиме ожидания, который поможет вам манипулировать вентилятором и лопастями.

Если у вас нет опыта работы с электрическими проводами и в месте установки нет существующей проводки, вы можете рассмотреть возможность найма профессионала для выполнения этой работы.

Советы по безопасности при ремонте электрооборудования своими руками

Лучший способ избежать несчастного случая при выполнении любого проекта своими руками — заранее должным образом подготовиться к работе. Следуйте этим советам по технике безопасности при работе с домашним электрооборудованием, чтобы проект прошел гладко и с успешным результатом. Заклейте выключатель черной изоляционной лентой, чтобы никто другой случайно не включил питание.

С помощью вольтметра убедитесь, что цепь действительно разомкнута.

Перед началом работы отключите любой прибор или лампу от сети, даже если вы абсолютно уверены, что отключите питание цепи.

Прежде чем отсоединять какую-либо проводку во время ремонтных работ, сделайте несколько снимков крупным планом на камеру мобильного телефона. Это поможет вам вспомнить, как правильно подключать провода после завершения работы.

Когда стоит нанять профессионала

Опытный электротехнические проекты всегда должен выполнять опытный профессионал, который включает в себя проводку или замену электропроводки в вашем доме, установку специальной цепи, ремонт или замену электрической панели. Неправильное выполнение этих работ может привести к повреждению имущества или даже телесным повреждениям. Наймите опытного местного электрика для выполнения таких проектов. В среднем стоимость найма электрика для замены розетки колеблется от от 150 до 200 долларов . Профессиональная установка потолочного вентилятора стоит от 50 до 200 долларов .

Для некоторых проектов, связанных с электричеством, может потребоваться лицензированный подрядчик по электроснабжению или разрешение на выполнение работ. Имейте в виду, что страховка вашего домовладельца может исключать из покрытия любой ущерб, который возникает, когда нелицензированное лицо завершает работу.

Электромонтажные работы «Сделай сам» (DIY) — Управление электробезопасности (ESA)

• Дом
• Домовладелец
• Соответствие требованиям
• Электромонтажные работы «сделай сам»

Français

Электромонтажные работы могут быть невероятно сложными и опасными. У домовладельцев есть возможность самостоятельно выполнить электромонтажные работы в своем доме, но неправильное выполнение может привести к порче имущества и подвергнуть близких опасности. ESA всегда рекомендует нанимать профессионалов, так как у них есть оборудование, подготовка и опыт для безопасного выполнения электромонтажных работ. Если вы хотите рассмотреть вопрос о найме профессионала, убедитесь, что это лицензированная компания по заключению контрактов на электроснабжение, и подтвердите ее семизначный номер ECRA/ESA.

На этой странице:

• Соблюдайте Кодекс электробезопасности Онтарио
• Спланируйте свой проект по электрике своими руками
• Получите проверку своей работы



Следуйте Кодексу электробезопасности Онтарио

Прежде чем приступить к проекту, убедитесь, что вы знакомы с Кодексом электробезопасности Онтарио (OESC), и посвятите время изучению того, как он относится к вашему проекту. OESC подробно описывает стандарты для электрических установок, продуктов и оборудования в Онтарио. Все работы по установке, ремонту и замене должны соответствовать OESC, так как это помогает обезопасить вас и ваших близких и гарантирует правильное выполнение электромонтажных работ.

Всегда обращайтесь к самому последнему изданию OESC, так как оно обновляется каждые три года. Министерство государственного управления и бытового обслуживания утверждает новый Кодекс, и последняя редакция вступила в силу 5 мая 2022 года.

Узнайте больше о OESC.



Спланируйте свой электрический проект «Сделай сам»

После того, как вы просмотрели OESC и составили планы, вы можете начать работу над своим проектом. Даже для небольших работ вы должны подать уведомление о работе в ESA в течение 48 часов после начала работы. Плата за уведомление может варьироваться в зависимости от сложности работы.

Загрузите формы уведомлений и узнайте больше о том, как подать уведомление о работе.

Что следует учитывать при планировании электропроекта:

• Только вы можете выполнять электромонтажные работы в своем доме.
• Друзья, члены семьи или соседи не могут выполнять электромонтажные работы в вашем доме.
• Вы можете нанять лицензированную компанию-подрядчика по электроснабжению для выполнения этой работы.
• Если вы арендатор, вам разрешено выполнять электромонтажные работы в доме, который вы арендуете, но перед тем, как начать, проконсультируйтесь со своим арендодателем или арендодателем.



Проверка вашей работы

Вы должны получить проверку своей работы в ESA, как только она будет завершена. Процесс проверки может варьироваться в зависимости от проекта.

• Сложные установки могут нуждаться в проверке на нескольких этапах. Новые или отремонтированные домашние электротехнические осмотры могут потребовать одного из двух типов осмотров:
  • Предварительный осмотр:  Эта проверка проводится, когда вся проводка ответвлений и распределительные коробки установлены, но проводка не скрыта изоляцией, пароизоляцией, гипсокартоном и т. д. См. подробнее о предварительных проверках.
  • Окончательная:  Запросите окончательную проверку как можно скорее после завершения электромонтажа. Подробнее об окончательной инспекции см.
• Помните: не скрывайте работу до ее проверки ЕКА.
• Если вы уже подали уведомление, вы можете подать онлайн-запрос на проверку в ESA.
