Швеллера размеры: размеры, вес, цена или как выбрать подходящий профиль

Швеллера металлические размер таблица

Швеллеры стальные подразделяются на виды:

• Швеллеры горячекатаные из углеродистой и низколегированной стали ГОСТ 8240-89;

• Швеллеры специальные для автомобильной промышленности ГОСТ 19425-74;

• Швеллеры специальные для вагоностроения ГОСТ 5267-90;

• Швеллеры гнутые равнополочные ГОСТ 8278-75;

• Швеллеры гнутые неравнополочные ГОСТ 8281-80.

«Швеллер» с немецкого языка переводится как «юбка», ведь отдаленное сходство у этих двух предметов имеется. Швеллер представляет собой конструкцию из цветного или черного металла, в поперечном разрезе напоминающую букву «П» в различных вариациях, так как грани могут быть как параллельны друг другу, так и располагаться под углом.

Толщина стенок составляет несколько миллиметров – без соблюдения этого требования швеллер намного легче согнуть.

Поставлен он может быть в любом из 4-х положений: на боковины, на основную стенку и кверху задней стенкой – сопротивляемость прогибанию при этом будет оставаться весьма высокой.

Швеллер выпускается в виде изделий с равными и неравными, одна обрезана, полками, с уклоном полок и без него.
Конструкция, в состав которой входит швеллер и уголки, выглядит довольно устойчиво.

Отличительной чертой данного изделия является прочность, поэтому чаще всего швеллеры изготавливают из стали и ее сплавов, а используют для укрепления каких-либо опор, составных частей, поверхностей из хрупких материалов, каркасов. В много- и малоэтажном строительстве, сооружении мостов и лестниц обойтись без швеллера никак не получится. Благодаря главному качеству швеллеры имеют ряд преимуществ, среди которых: высокая степень прочности, возможность противостоять нагрузкам разного направления, таких как сжатие или разрыв, противостояние ударным нагрузкам, которые могут привести к повреждениям готового сооружения механического характера. Данная продукция соответствует Госстандартам. Каждому виду швеллеров соответствует свой ГОСТ.

Чтобы было проще выбрать правильное изделие, цифра, стоящая после обозначения элемента-обозначает расстояние между полками. Длина изделий от 4 метров до 12 метров. Стандартный швеллер 10, размеры которого могут быть различными, будет то сечение, которое требуется в определенном случае и зависит от места применения. Буква, находящаяся после цифры, показывающая расстояние между полками, расскажет о типе изделия. Если используется изделие с индексом «У», то речь идет о наклонных внутренних гранях. Когда полки расположены параллельно, то это швеллер серии «П». Существуют еще «Л» — легкая, «С» — специальная разновидность.

Сортамент швеллеров, значительно уступает в разнообразии сортаменту уголков, но это не мешает подбору изделия необходимых размеров и характеристик для решения конкретной конструкторской задачи. При выборе определенной марки из сортамента следует руководствоваться следующим правилом, оно актуально для изделий любого профиля: определившись с типом швеллера, соответствующего вашим требованиям, следует включить в спецификацию к чертежу ту марку, которая находится ближе к началу таблицы.

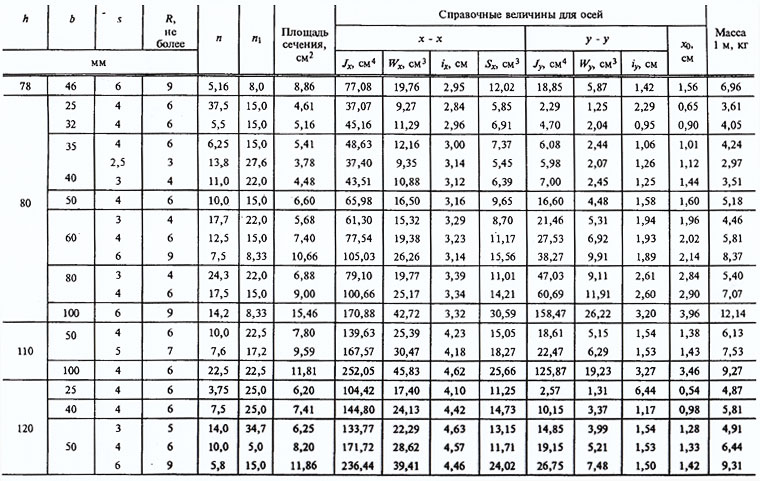

Сортамент, в котором различные типы швеллеров представлены в виде таблицы, позволяет определить не только их размеры, но и ряд других важных параметров:

• Вес погонного метра;

• Площадь поперечного сечения;

• Осевой момент инерции;

• Осевой момент сопротивления;

• Радиусы инерции.

Данный вид металлопроката различают так же по материалу, из которого он изготовлен. Выделяют алюминиевые и стальные отрезки. Естественно, что алюминий, в отличие от стали легко согнуть и он обладает меньшей прочностью-чистый металл передает вибрацию на другие элементы в конструкции и легко надламывается. Сплав же алюминия с медью, магнием, железом и иными легирующими присадками позволяет получить более пластичный состав, однако прочность и плотность все равно не настолько велики как в стали.

Однако профиль из алюминия имеет и свои преимущества:

• Обработке поддается легко, монтировать можно разными способами скрепления металлов, удобен в использовании;

• Характеризуется повышенной теплопроводностью;

• Поверхность гладкая, не дает задерживаться загрязнениям, обеспечивает легкий уход за профилем;

• Не подвержен деформации от перепадов температуры воздуха от -80⁰C до +100⁰C;

• По стоимости доступен, приобретать его выгодно;

• Отвечает требованиям пожарной безопасности;

• Экологически чистый и безвредный;

• По окончании срока службы пригоден для вторичной переработки;

• Статическое электричество не накапливается.

При строительстве из профиля сварка может не применяться, поэтому временные сооружения разбираются и без труда перевозятся на другое место.

Чаще всего применяют его в строительстве, для возведения каркасных элементов и отделке помещений. Так же применимы при изготовлении мебели, для установки окон и дверей. Швеллер используют для декорирования — например в качестве подвесной системы потолков. На них крепится гипсокартон, различные панели, пластик, вагонка, сайдинг.

Так же алюминиевому изделию металлопроката находится применение в судостроении, машиностроении, авиации, космической отрасли, применяют в медицинском оборудовании. Алюминиевый швеллер – перспективный и востребованный материал. Область его применения с каждым годом расширяется.

Стальные же швеллеры, хотя и обрабатываются не менее легко, чем алюминий, та же сталь 3 хорошо сверлится, сваривается, режется и обтачивается, обладают гораздо большей твёрдостью и прочностью. Из этого следует, что алюминий недопустимо применять как исходный материал для строительства несущих конструкций.

Однако для сооружения вспомогательных каркасов, при условии, что его толщина в элементе втрое больше толщины стали в эквивалентном по габаритам изделии, его употребление как швеллерный материал допустимо.

Стальные швеллеры обладают следующими преимуществами:

• Малый вес;

• Прочность на изгиб и разрыв;

• Высокая несущая способность;

• Устойчивость к износу и коррозии;

• Универсальное применение в строительстве;

• Разнообразный выбор размеров и модификаций;

• Доступность.

Стальные изделия применяются в строительной и других сферах — электрические инфраструктуры, опоры ЛЭП, помещения ТП, рекламные баннеры и другие изделия, перекрытия в кирпичных домах и шлакоблочных строениях, кровельные конструкции, мостовые опоры и несущие конструкции, каркасы многоэтажных домов из легких строительных материалов. Так же стальной швеллер используется в машино и автомобилестроении в качестве опор, крепежей, каркасов, фиксирующих деталей.

Благодаря своему разнообразию, швеллер применяется во многих сферах деятельности. Материал придает устойчивость и жесткость конструкциям. Увеличивается несущая нагрузка всего сооружения. Швеллер выдерживает постоянные осевые нагрузки, так как работает на изгиб.

Гнутый швеллер с неравными полками применяется при строительстве зданий, для которых установлены повышенные требования в прочности. Этот же тип материала активно используется при сборке мебели.

Гнутый швеллер с одинаковыми полками не способен выдержать большую нагрузку, и применяется при сооружении легких конструкций и декораций.

Легкие и малые изделия используются при установке металлических сооружений и стеллажей на складах. Швеллер оснащается ловителем спонтанного торможения, чтобы использовать его, как направляющее грузоподъемное устройство. Из материала делаются пандусы для тележек и колясок в торговых помещениях и переходах.

Швеллер находит применение во внутренней отделке – он используется для прокладки коммуникационных проводов, газо- и водопровода, как каркас. Гнутым изделием коммуникации закрываются и изолируются.

Внутри швеллера часто прокладываются трубы из материалов, которые плохо переносят нагрузки. Такой трубопровод имеет высокую устойчивость к износу и внешнему воздействию.

Изделие классифицируется по нагрузке, которую способно выдержать, свойствам и применению:

• Швеллер 8 – разгрузка напряженных участков на строительных сооружениях без сильного утяжеления, малый вес и слабая несущая способность;

• Швеллер 10 – сооружение колонн и опор с армированием, устойчивость к вертикальным нагрузкам;

• Швеллер 12 – приварка крупных строительных конструкций, укрепление несущих элементов зданий и кровельных систем;

• Швеллер 14 – строительство мостов, колонн ферм с большими пролетами, кровельных прогонов, увеличивает жесткость и устойчивость всех этих конструкций;

• Швеллер 16 – сооружение и укрепление конструкций зданий: перекрытия, каркасы, кровля, прогоны и пр., морозоустойчивость, возможность использования при температуре, ниже -55°С;

• Швеллер 18 – строительство каркасов зданий, перекрытий, цоколей и фундаментов, высоких колонн, эстакад, мостов и пр. ;

• Швеллер 20 – возведение высотных зданий, перекрытий с большой площадью, столбов, прогонов и опор, универсальный материал;

• Швеллер 24 – укрепление оснований зданий, устройство ростверков, колонн, мостов, эстакад и других сооружений, которым требуется максимальная несущая способность, самый большой вес и самая высокая прочность.

Существуют равнополочные и неравнополочные изделия. Во втором случае размеры полок, образующих П-образное сечение, будут различны.

В строительстве используются швеллеры следующих типов:

• Имеющие внутренний уклон полок;

• С параллельными внутренними гранями;

• Гнутые равнопрочные и неравнопрочные;

• Специальные;

• Холоднокатаные.

Швеллер гнутый, в свою очередь, гнутый швеллер классифицируют по таким признакам: равнополочный и неравнополочный.

Равнополочные гнутые профили соответствуют ГОСТ 8278-93, их изготавливают на трубных станах. Сырьем в их производстве служит рулонная сталь обычного качества и углеродистая конструкционная сталь. Полки в этом виде швеллера имеют высоту от 50 мм до 400 мм. Ширина изделия колеблется от 32 мм до 115 мм.

Неравнополочные швеллеры производят на профилегибочных станках. Сырье – рулонная холоднокатаная и горячекатаная сталь обычного или высокого качества согласно ГОСТ 8281-80. Еще их классифицируют по номерам, соответствующим расстоянию, в миллиметрах, между полками. Разновидности длины такие же, как и у равнополочных швеллеров.

Точность прокатки у гнутого профиля соответствует такой маркировке швеллеров:

• А – высокая точность;

• Б – повышенная точность;

• В – обычная точность.

ᐅ ПЛОТНОСТЬ СТАЛИᐅ ВЕС 1 МЕТРАᐅ ГОСТыᐅ МАРКИ СТАЛИ

Швеллер. Сортаменты, таблицы и размеры всех швеллеров

Металлопрокат » Швеллер. Сортаменты, таблицы и размеры всех швеллеров

Швеллер — горячекатаный фасонный прокат коробчатого П-образного сечения предназначенные для стальных конструкций,  а также конструкций со сварными и другими соединениями. Швеллеры изготовляют длиной от 2 до 12 м, по соглашению потребителя с изготовителем — длиной свыше 12 м. Вес швеллера меняется от 4,79-61,5 кг за п.м.

Геометрические характеристики сечения швеллеров определяются его номером, который соответствует высоте стенки швеллера (в сантиметрах). Швеллер применяют в :

• Мощных стержневых конструкциях
  • Мосты
  • Большепролетные фермы
• Колонны
• Связи и кровельные прогоны
• Рамы (автомобильная промышленность)
• Поддерживающие консоли
• Лестницы
• Временные проходы (мостики)
• Стяжки в шпунтовых ограждениях
• Пандусы

Геометрические характеристики сечения швеллеров определяются его номером, который соответствует высоте стенки швеллера (в сантиметрах). Сортамент включает швеллеры  с уклоном внутренних граней полок и без. Уклон внутренних граней полок затрудняет конструирование.

В сортамент также входят швеллеры с параллельными гранями полок, сечение которых имеет лучшие расчетные характеристики. Такие швеллеры более конструктивны, так как параллельные грани упрощают болтовые крепления к полкам.

При невозможности применения швеллера в строительных конструкциях можно прибегнуть к замене швеллера на двутавр, иди на другой аналог профиля.

Швеллеры применяются в мощных стержневых конструкциях (местах, большепролетных фермах и т.п.), а также в колонках, связях и кровельных прогонах.

Швеллер

Содержание

• 1 Классификация швеллеров
• 2 ГОСТ швеллеров (сортамент)
• 3 Примеры применения швеллеров в строительстве
  • 3.1 Устройство опалубки
  • 3.2 Сварные металлоконструкции
  • 3.3 Лестницы
• 4 Швеллер по ГОСТ 8240-97
  • 4.1 Швеллер (серия У) с уклоном полок
  • 4. 2 Основные размеры швеллера, (серия У) с уклоном полок
  • 4.3 Швеллер с параллельными полками
  • 4.4 Основные размеры швеллера, (серия П) с параллельными полками
  • 4.5 Швеллер экономичный с параллельными гранями полок
  • 4.6 Основные размеры швеллера экономичного, (серия Э) с параллельными полками
  • 4.7 Швеллер легкий с параллельными гранями полок, серия Л (легкий)
  • 4.8 Основные размеры швеллера легкого, (серия Л) с параллельными полками
  • 4.9 Швеллер специальный — серия С
  • 4.10 Основные размеры швеллера специального, (серия С)

Классификация швеллеров

№ п/п	Наименование швеллеров	Описание
1	Катаные по ГОСТ 8240-97, ДСТУ 3436-96
Швеллер стальной
1.1	Швеллер. Серия У	Швеллер с уклоном внутренних граней полок. Серия У.
1.2	Швеллер. Серия П	Швеллер с параллельными гранями полок — серия П.
1.3	Швеллер. Серия Э	Швеллер экономичный с параллельными гранями полок — серия Э.
1.4	Швеллер. Серия Л	Швеллер легкий с параллельными гранями полок — серия Л.
1.5	Швеллер. Серия C	Швеллер с уклоном внутренних граней полок — серия С.
Швеллер по ТУ завода-изготовителя
1.6	Швеллер по ТУ
Швеллер специальный
1.7	Швеллер. Серия C	Швеллер с уклоном внутренних граней полок — серия С.
Швеллер специальный для тракторов и вагоностроения
1.8	Швеллер	Швеллер специальный для тракторов и вагоностроения
2	Швеллер гнутый
2. 1	Швеллер по ГОСТ 8278-83	Швеллер. Гнутый равнополочный
2.2	Швеллер по ГОСТ 8281-80	Швеллер. Гнутый неравнополочный

ГОСТ швеллеров (сортамент)

Швеллер по ГОСТ 8240-97

Примеры применения швеллеров в строительстве

Устройство опалубки

Швеллер (Обвязка) — stroyone

Сварные металлоконструкции

Швеллер в сварной конструкции

Траверса с швеллеров — stroyone

Лестницы

Лестница — stroyone

Лестница — stroyone.com

Швеллер по ГОСТ 8240-97

Швеллер по ГОСТ 8240-97 — stroyone

Швеллер (серия У) с уклоном полок

Основные параметры (характеристики) швеллера по ГОСТ 8240-97 горячекатаного с уклоном внутренних граней полок определяет его номер, который меняется от №5 до №40. Например, при номере швеллера №5, его высота будет соответствовать (h) — 50 мм.

Швеллер серия У по ГОСТ 8240-97

№	Описание
1	Высота профиля варьируется от 50 до 400 (мм)
2	Ширина полки варьируется от 32 до 115 (мм)
3	Толщина стенки варьируется от 4,4 до 8 (мм)
4	Толщина полки варьируется от 7 до 13,5 (мм)
5	Радиус варьируется от 6 до 15 (мм)
6	Радиус варьируется от 2,5 до 6 (мм)
7	Площадь поперечного сечения варьируется от 6,16 до 61,5 (см²)
8	Номинальная масса 1 м двутавра, кг варьируется от 4,84 до 48,3 (кг/м)
9	Кол-во п. м. в тонне варьируется от 20,704 до 206,612 (п.м/т)
10	Момент инерции варьируется от 22,8 до 15220 (см⁴)
11	Момент сопротивления варьируется от 9,1 до 761 (см³)
12	Радиус инерции варьируется от 1,92 до 12 (мм)
13	Статический момент варьируется от 5,59 до 444 (см³)
14	Момент инерции варьируется от 5,61 до 327 (см⁴)
15	Момент сопротивления варьируется от 2,75 до 43,6 (см³)
16	Радиус инерции варьируется от 1,08 до 3,23 (мм)
17	Расстояние до цента тяжести  варьируется от 1,16 до 2,75 (см)

Основные размеры швеллера, (серия У) с уклоном полок

№	№ швеллера	h (мм)	B (мм)	S (мм) стенка	t (мм)  полка	M (кг/м)	Кол-во (м) в тонне
1	Швеллер 5У	50	32	4,4	7	4,84	206,612
2	Швеллер 6,5У	65	36	4,4	7,2	5,9	169,492
3	Швеллер 8У	80	40	4,5	7,4	7,05	141,844
4	Швеллер 10У	100	46	4,5	7,6	8,59	116,414
5	Швеллер 12У	120	52	4,8	7,8	10,4	96,154
6	Швеллер 14У	140	58	4,9	8,1	12,3	81,301
7	Швеллер 16У	160	64	5	8,4	14,2	70,423
8	Швеллер 16аУ	160	68	5	9	15,3	65,359
9	Швеллер 18У	180	70	5,1	8,7	16,3	61,35
10	Швеллер 18аУ	180	74	5,1	9,3	17,4	57,471
11	Швеллер 20У	200	76	5,2	9	18,4	54,348
12	Швеллер 22У	220	82	5,4	9,5	21	47,619
13	Швеллер 24У	240	90	5,6	10	24	41,667
14	Швеллер 27У	270	95	6	10,5	27,7	36,101
15	Швеллер 30У	300	100	6,5	11	31,8	31,447
16	Швеллер 33У	330	105	7	11,7	36,5	27,397
17	Швеллер 36У	360	110	7,5	12,6	41,9	23,866
18	Швеллер 40У	400	115	8	13,5	48,3	20,704

Швеллер с параллельными полками

Основные параметры (характеристики) швеллера по ГОСТ 8240-97 горячекатаного с параллельными гранями полок определяет его номер, который меняется от №5 до №40. Например, при номере швеллера №40, его высота будет соответствовать (h) — 400 мм.

Швеллер серия П с параллельными полками по ГОСТ 8240-97

№	Описание
1	Высота профиля варьируется от 50 до 400 (мм)
2	Ширина профиля варьируется от 32 до 115 (мм)
3	Толщина стенки варьируется от 4,5 до 8 (мм)
4	Толщина полки варьируется от 7 до 13,5 (мм)
5	Радиус варьируется от 6 до 14 (мм)
6	Радиус варьируется от 3,5 до 9 (мм)
7	Площадь поперечного сечения варьируется от 6,16 до 61,5 (см²)
8	Номинальная масса 1 м двутавра, кг варьируется от 4,84 до 48,3 (кг/м)
9	Кол-во п.м. в тонне варьируется от 0,023 до 206,612 (п.м/т)
10	Момент инерции варьируется от 22,8 до 15260 (см⁴)
11	Момент сопротивления варьируется от 9,1 до 763 (см³)
12	Радиус инерции варьируется от 1,92 до 15,8 (мм)
13	Статический момент варьируется от 5,61 до 445 (см³)
14	Момент инерции варьируется от 5,95 до 611 (см⁴)
15	Момент сопротивления варьируется от 2,99 до 89,9 (см³)
16	Радиус инерции варьируется от 0,98 до 3,51 (мм)
17	Расстояние до цента тяжести  варьируется от 1,21 до 3,05 (см)

Основные размеры швеллера, (серия П) с параллельными полками

№	№ швеллера	h (мм)	B (мм)	S (мм) стенка	t (мм)  полка	M (кг/м)	Кол-во (м) в тонне
1	Швеллер 5П	50	32	4. 4	7	6,16	4,84
2	Швеллер 6,5П	65	36	4.4	7.2	7,51	5,9
3	Швеллер 8П	80	40	4,5	7,4	8,98	7.05
4	Швеллер 10П	100	46	4,5	7,6	10,9	8,59
5	Швеллер 12П	120	52	4,8	7,8	13,3	10,4
6	Швеллер 14П	140	58	4,9	8,1	15,6	12,3
7	Швеллер 16П	160	64	5.0	8.4	18,1	14,2
8	Швеллер 16аП	160	68	5	9	19.50	15,3
9	Швеллер 18П	180	70	5,1	8,7	20,7	16,3
10	Швеллер 18аП	180	74	5,1	9,3	22,2	17,4
11	Швеллер 20П	200	76	5. 2	9.0	23,4	18,4
12	Швеллер 22П	220	82	5.4	9.5	26,7	21
13	Швеллер 24П	240	90	5.6	10	30,6	24
14	Швеллер 27П	270	95	6	10,5	35,2	27,7
15	Швеллер 30П	300	100	6,5	11	40,5	31,8
16	Швеллер 33П	330	105	7	11,7	46,5	36,5
17	Швеллер 36П	360	ПО	7.5	12,6	53,4	41,9
18	Швеллер 40П	400	115	8	13,5	61,5	48,3

Швеллер экономичный с параллельными гранями полок

Основные параметры (характеристики) швеллера по ГОСТ 8240-97 экономичного горячекатаного с параллельными полками определяет его номер, который меняется от №5 до №40. Например, при номере швеллера №5, его высота будет соответствовать (h) — 50 мм.

Швеллер серия Э с параллельными полками по ГОСТ 8240-97

№	Описание
1	Высота профиля варьируется от 50 до 400 (мм)
2	Ширина профиля варьируется от 32 до 115 (мм)
3	Толщина стенки варьируется от 4,2 до 7,4 (мм)
4	Толщина полки варьируется от 7 до 13,5 (мм)
5	Радиус варьируется от 6,5 до 15,5 (мм)
6	Радиус варьируется от 2,5 до 6 (мм)
7	Площадь поперечного сечения варьируется от 6,1 до 61,11 (см²)
8	Номинальная масса 1 м двутавра, кг варьируется от 4,79 до 47,97 (кг/м)
9	Кол-во п.м. в тонне варьируется от 20,846 до 208,768 (п.м/т)
10	Момент инерции варьируется от 22,9 до 15307,9 (см⁴)
11	Момент сопротивления варьируется от 9,17 до 603,58 (см³)
12	Радиус инерции варьируется от 1,94 до 15,83 (мм)
13	Статический момент варьируется от 5,62 до 445,41 (см³)
14	Момент инерции варьируется от 6,02 до 618,92 (см⁴)
15	Момент сопротивления варьируется от 3,05 до 91,8 (см³)
16	Радиус инерции варьируется от 0,993 до 3,42 (мм)
17	Расстояние до цента тяжести  варьируется от 1,23 до 3,04 (см)

Основные размеры швеллера экономичного, (серия Э) с параллельными полками

№	№ швеллера	h (мм)	B (мм)	S (мм) стенка	t (мм)  полка	M (кг/м)	Кол-во (м) в тонне
1	Швеллер 5Э	50	32	4,2	7	4,79	208,768
2	Швеллер 6. 5Э	65	36	4,2	7,2	5,82	171,821
3	Швеллер 8Э	80	40	4,2	7,4	6,92	144,509
4	Швеллер 10Э	100	46	4,2	7.6	8,47	118,064
5	Швеллер 12Э	120	52	4,5	7.8	10,24	97,656
6	Швеллер 14Э	140	58	4.6	8.1	12,15	82,305
7	Швеллер 16Э	160	64	4,7	8,4	14,01	71,378
8	Швеллер 18Э	180	70	4,8	8,7	16,01	62,461
9	Швеллер 20Э	200	76	4,9	9	18,07	55,34
10	Швеллер 22Э	220	82	5,1	9. 5	20,69	48,333
11	Швеллер 24Э	240	90	5.3	!0,0	23,69	42,212
12	Швеллер 27Э	270	95	5,8	10,5	27,37	36,536
13	Швеллер 30Э	300	100	6,3	11	31,35	31,898
14	Швеллер 33Э	330	105	6,9	11,7	36,14	27,67
15	Швеллер 36Э	360	110	7,4	12,6	41,53	24,079
16	Швеллер 40Э	400	115	7.9	13,5	47,97	20,846

Швеллер легкий с параллельными гранями полок, серия Л (легкий)

Основные параметры (характеристики) швеллера по ГОСТ 8240-97 легкого горячекатаного с параллельными гранями полок определяет его номер, который меняется от №12 до №30. Например, при номере швеллера №30, его высота будет соответствовать (h) — 300 мм.

Швеллер серия Л (легкий) с параллельными полками по ГОСТ 8240-97

№	Описание
1	Высота профиля варьируется от 120 до 300 (мм)
2	Ширина профиля варьируется от 30 до 65 (мм)
3	Толщина стенки варьируется от 3 до 4,8 (мм)
4	Толщина полки варьируется от 4,8 до 7,8 (мм)
5	Радиус варьируется от 7 до 11 (мм)
6	Площадь поперечного сечения варьируется от 6,39 до 24,3 (см²)
7	Номинальная масса 1 м двутавра, кг варьируется от 5,94 до 19,07 (кг/м)
8	Кол-во п.м. в тонне варьируется от 0,023 до 168,35 (п.м/т)
9	Момент инерции варьируется от 212,94 до 3186,74 (см⁴)
10	Момент сопротивления варьируется от 22,54 до 212,45 (см³)
11	Радиус инерции варьируется от 4,6 до 11,45 (мм)
12	Статический момент варьируется от 13,43 до 126,24 (см³)
13	Момент инерции варьируется от 5,02 до 89,08 (см⁴)
14	Момент сопротивления варьируется от 2,24 до 17,84 (см³)
15	Радиус инерции варьируется от 0,89 до 1,91 (мм)
16	Расстояние до цента тяжести  варьируется от 0,7 до 1,5 (см)

Основные размеры швеллера легкого, (серия Л) с параллельными полками

№	№ швеллера	h (мм)	B (мм)	S (мм) стенка	t (мм)  полка	M (кг/м)	Кол-во (м) в тонне
1	Швеллер 12Л	120	30	3	4,8	5. 02	0,023
2	Швеллер 14Л	140	32	3,2	5,6	5,94	168,35
3	Швеллер 16Л	160	35	3,4	5,3	7,1	140,845
4	Швеллер 18Л	180	40	3,6	5,6	8,49	117,786
5	Швеллер 20Л	200	45	3,8	6	10,12	98,814
6	Швеллер 22Л	220	50	4	6,4	11,86	84,317
7	Швеллер 24Л	240	55	4,2	6,8	13,66	73,206
8	Швеллер 27Л	270	60	4,5	7,3	16,3	61,35
9	Швеллер 30Л	300	65	4,8	7,8	19,07	52,438

Швеллер специальный — серия С

Основные параметры (характеристики) швеллера специального (серия С) по ГОСТ 8240-97 горячекатаного с параллельными гранями полок определяет его номер, который меняется от №8 до №30. Например, при номере швеллера №30, его высота будет соответствовать (h) — 300 мм.

Швеллер серия С (специальный) по ГОСТ 8240-97

№	Описание
1	Высота профиля варьируется от 80 до 300 (мм)
2	Ширина профиля варьируется от 45 до 100 (мм)
3	Толщина стенки варьируется от 2,5 до 11,5 (мм)
4	Толщина полки варьируется от 9 до 16 (мм)
5	Радиус варьируется от 9 до 15 (мм)
6	Радиус варьируется от 1,5 до 7,5 (мм)
7	Уклон полок варьируется от 6 до 10 (%)
8	Площадь поперечного сечения варьируется от 11,8 до 50,6 (см²)
9	Номинальная масса 1 м двутавра, кг варьируется от 9,26 до 43,86 (кг/м)
10	Кол-во п.м. в тонне варьируется от 22,8 до 107,991 (п.м/т)
11	Момент инерции варьируется от 115,82 до 6945,43 (см⁴)
12	Момент сопротивления варьируется от 28,95 до 463,03 (см³)
13	Радиус инерции варьируется от 3,13 до 11,74 (мм)
14	Момент инерции варьируется от 53,2 до 1115,6 (см⁴)
15	Момент сопротивления варьируется от 7,63 до 171,6 (см³)
16	Радиус инерции варьируется от 1,38 до 5,03 (мм)
17	Расстояние до цента тяжести  варьируется от 1,57 до 3,91 (см)

Основные размеры швеллера специального, (серия С)

№	№ швеллера	h (мм)	B (мм)	S (мм) стенка	t (мм)  полка	M (кг/м)	Кол-во (м) в тонне
1	Швеллер 8С	80	45	5,5	9	9,26	107,991
2	Швеллер 14С	140	58	6	9. 5	14,53	68,823
3	Швеллер 14Са	140	60	8	9,5	16,72	59,809
4	Швеллер 16С	160	63	6,5	10	17,53	57,045
5	Швеллер 16Са	160	65	8,5	10	19,74	50,659
6	Швеллер 18С	180	68	7	10,5	20,2	49,505
7	Швеллер 18Са	180	70	9.0	10,5	23	43,478
8	Швеллер 18С6	180	100	8	10,5	26,72	37,425
9	Швеллер 20С	200	73	7	11	22,63	44,189
10	Швеллер 20Са	200	75	9	11	25,77	38,805
11	Швеллер 20С6	200	100	8	11	28,71	34,831
12	Швеллер 24С	240	85	9. 5	14	34,9	28,653
13	Швеллер 26С	260	65	10	16	34,61	28,893
14	Швеллер 26Са	260	90	10	15	39,72	25,176
15	Швеллер 30С	300	85	2,5	13,5	34,44	29,036
16	Швеллер 30Са	300	87	9,5	13,5	39,15	25,543
17	Швеллер 30Сб	300	89	11,5	13,5	43,86	22,8

Поделиться:

• Предыдущая записьДвутавр. Сортаменты и таблицы всех двутавров
• Следующая записьШпунт ларсена

×

Рекомендуем посмотреть

Стальной канал — Райерсон

Пожалуйста, войдите или продолжите как гость

Почтовый индекс*

Главная//Список запасов//Стальные швеллеры

Швеллеры из углеродистой стали от Ryerson доступны в различных размерах и ширинах, включая размер прутка, C, MC Ship and Car и MC Junior. Все они обладают хорошей прочностью на растяжение, свариваемостью и пластичностью. Большинство типоразмеров выпускается с учетом требований A-36, A-529.-50 и А572-50. Области применения включают каркасы зданий, сельскохозяйственное оборудование и опоры рамы грузовых прицепов.

Готовы сделать заказ? Перейти к каталогу

Свяжитесь с нами|Перейти к ресурсам

Выберите марку:

A36A36 — Размер прутка A36 — MC Ship & Car HSLA Grade 50 — C (Стандарт) HSLA Grade 50 — MC Ship & Car

Большинство размеров производятся по A572 Gr. 50. Многие из них сертифицированы по ASTM A36. Некоторые размеры сертифицированы по ASTM A572 Grade 50. Длина склада: 20, 40 и 60 футов. Многие размеры доступны на Западном побережье длиной 30 и 50 футов.

Свяжитесь с представителем Ryerson для получения дополнительной информации

Узкие результаты:

Глубина в В. Вес/фут/фунт: — Выберите один —C10 x 15.3C10 x 20.0C10 x 25.0C10 x 30.0C12 x 20.7C12 x 25.0C12 x 30.0C15 x 33.9C15 x 40.0C15 x 50.0C3 x 4.1C3 x 5.0C3 x 6.0C4 x 5.4C4 x 6,25C4 x 7,25C5 x 6,7C5 x 9,0C6 x 10,5C6 x 13,0C6 x 8,2C7 x 12,25C7 x 14,75C7 x 9,8C8 x 11,5C8 x 13,75C8 x 18,75C9x 13,4C9 x 15,0C9 x 20,0Толщина паутины. в ин.: — Выберите один —.170.184.190.200.210.220.233.240.247.258.282.285.303.314.321.325.356.379.387.400.419.437.448.487.510.520.526.673.716

1″ data-f2=».170″> 0″ data-f2=».356″> 25″ data-f2=».247″> 7″ data-f2=».190″> 2″ data-f2=».200″> 0″ data-f2=».437″> 25″ data-f2=».314″> 5″ data-f2=».220″> 75″ data-f2=».487″> 0″ data-f2=».285″> 3″ data-f2=».240″> 0″ data-f2=».526″> 7″ data-f2=».282″> 0″ data-f2=».510″> 0″ data-f2=».520″>

Выберите для предложения	Глубина в дюймах. Вес/фут/фунт.	Толстая паутина. в Ин.	Ширина фланца в дюймах.
	С3 х 4,1	.170	1.410
	С3 х 5,0	.258	1,498
	С3 х 6,0	.356	1,596
	С4 х 5,4	.184	1,584
	С4 х 6,25	.247	1,647
	С4 х 7,25	.321	1,721
	С5 х 6,7	.190	1.750
	С5 х 9,0	.325	1,885
	С6 х 8,2	.200	1,920
	С6 х 10,5	.314	2,034
	С6 х 13,0	.437	2,157
	С7 х 9,8	.210	2,090
	С7 х 12,25	.314	2.194
	С7 х 14,75	.419	2,299
	С8 х 11,5	.220	2,260
	С8 х 13,75	.303	2,343
	С8 х 18,75	.487	2,527
	С9 х 13,4	.233	2,433
	С9 х 15,0	.285	2,485
	С9 х 20,0	.448	2,648
	С10 х 15,3	.240	2.600
	С10 х 20,0	.379	2,739
	С10 х 25,0	.526	2,886
	С10 х 30,0	.673	3,033
	С12 х 20,7	.282	2,942
	С12 х 25,0	.387	3,047
	С12 х 30,0	.510	3,170
	С15 х 33,9	.400	3.400
	С15 х 40,0	.520	3,520
	С15 х 50,0	.716	3,716

Купить стальной канал

---

• Артикул
• Ресурс

• Общий справочник
  • Твердость по Бринеллю
  • Окружность кругов
  • Таблица цветовых кодов
  • Метрическая система
  • Весовые формулы

• Руководства по выбору
  • Конструкционные профили из углеродистой стали — PDF

• Допуски
  • Конструкционные профили из углеродистой стали

---

Толщина: 7, 36,0000” x 120,0000” x 0,1874”, 2361,1 фунта/лист

Добавить примечания|Удалить

Единица измерения

фунтов

---

Имя *

Фамилия *

Электронная почта *

Почтовый индекс *

Компания

Центрировать штрих-код для поиска товаров.

Количество:

Единица измерения:

Цена, Единица измерения:

Справочный номер клиента:

Уровень линии заказа:

Заголовок Заказ на поставку:

Номер заказа на покупку заголовка включен в ваш штрих-код и может иметь приоритет над предыдущими заказами на покупку в вашей корзине

Стандартные каналы | Russel Metals

Стандартные каналы

CSA G40.21 – 44 Вт

ЗАПАС ДЛИНЫ 20,0 40,0 60,0

0″>0″>0″>0″>

Фланец
Метрическая система		Британская система		Глубина мм	Width mm	Thickness (mean) mm	Web Thickness mm	Section Modulus 103mm3
C75 x	5–9	C3 x–	3. 5–6.0	76–	34– 40	6.9	3.4–9.0	16.7–22.3
C75 x	5	C3 x	3.5	76	34	6.9	3.4	16.7
C75 х	6		4.1		35	6.9	4.3	17.6
C75 x	7		5.0		37	6. 9	6.6	19.7
C75 x	9		6.0		40	6.9	9.0	22.3
C100 x	7–11	C4 x–	4.5–7.25	102–	38–43	7.5	3.2–8.2	30.0–37.4
C100 x	7	C4 x	4.5	102	38	7.5	3.2	30. 0
C100 x	8		5.4		40	7.5	4.7	31.6
C100 x	9		6.25		42	7.5	6.3	34.6
C100 x	11		7.25		43	7.5	8.2	37.4
C130 x	10–17	C5 x–	6. 7–11.5	127–	44–52	8.1	4.8–12.0	48.6–61.1
C130 x	10	C5 x	6.7	127	44	8.1	4.8	48.6
C130 x	13		9.0		47	8.1	8.3	57.6
C130 x	17		11,5		52	8,1	12,0	61,1
C150 x	12–19	C65046	12–19	C65046	12–19	C150 40046	12–19	C150 40046	12–19	C150 40046	12–19	. 0422 8.7	5.1–11.1	70.5–93.6
C150 x	12	C6 x	8.2	152	48	8.7	5.1	70.5
C150 x	16		10.5		51	8.7	8.0	81.8
C150 x	19		13.0		54	8.7	11.1	93.6
C180 x	15–22*	C7 x–	9. 8–14.75	178–	53–58	9.3	5.3–0.6	99.6–127
C180 x	15	C7 x	9.8	178	53	9.3	5.3	99.6
C180 x	18		12.25		55	9.3	8.0	113
C180 x	22*		14.75		58	9. 3	0.6	127
C200 x	17–28	C8 x–	11.5–18.75	203–	57–64	9.9	5.6–12.4	133–180
C200 x	17	C8 x	11.5	203	57	9.9	5.6	133
C200 x	21		13.75		59	9.9	7.7	147
C200 x	28		18. 75		64	9.9	12.4	180
C230 x	20–30	C9 x–	13.4–20	229–	61–67	10.5	5.9–11.4	173–222
C230 x	20	C9 x	13.4	229	61	10.5	5.9	173
C230 x	22		15		63	10. 5	7.2	186
C230 x	30		20		67	10.5	11.4	222
C250 x	23–45*	C10 x–	15.3–30	254–	65–76	11.1	6.1–17.1	219–337
C250 x	23	C10 x	15.3	254	65	11.1	6.1	219
C250 x	30		20		69	11. 1	9.6	257
C250 x	37		25		73	11.1	13.4	299
C250 x	45*		30		76	11.1	17.1	337
C310 x	31*–45*	C12 x–	20.7*–30.0*	305–	74–80	12.7	7.2–13.0	351–442
C310 x	31*	C12 x	20. 7*	305	74	12.7	7.2	351
C310 x	37*		25.0*		77	12.7	9.8	393
C310 x	45*		30.0*		80	12.7	13.0	442
C380 x	50*–74*	C15 x–	33.9*–50.0*	381–	86–94	16. 5	10.2–18.2	687–881
C380 x	50 *	C15 x	33.9*	381	86	16.5	10.2	687
C380 x	60*		40.0*		89	16.5	13.2	760
C380 x	74*		50.0*		94	16.5	18.2	881

Flange
Imperial		Metric		Depth входы	Ширина дюйм.	Толщина (средняя) дюймов.	Толщина стенки, дюймы.	Модуль упругости сечения ins.3
C3 x	3,5–6,0	C75 x–	5–9	3.00–	1.36–1.60	0.273	0.125–0.356	1.02–1.38
C3 x	3.5	C75 x	5	3.00	1.36	0.273	0.125	1.02
C3 x	4.1		6		1. 41	0.273	0.170	1.10
C3 x	5.0		7		1.50	0.273	0.258	1.24
C3 x	6.0		9		1.60	0.273	0.356	1.38
C4 x	4.5–7.25	C100 x–	7–11	4.00–	1.52–1.72	0.296	0.145–0.321	1. 83–2.29
C4 x	4.5	C100 x	7	4.00	1.52	0.296	0.145	1.83
C4 x	5.4		8		1.58	0.296	0.184	1.93
C4 x	6.25		9		1.65	0.296	0.247	2.10
C4 x	7. 25		11		1.72	0.296	0.321	2.29
C5 x	6.7–11.5	C130 x–	10–17	5.00–	1.75–2.03	0.320	0.190– 0.472	3.00–4.10
C5 x	6.7	C130 x	10	5.00	1.75	0.320	0.190	3.00
C5 x	9.0		13		1. 88	0.320	0.325	3.56
C5 x	11.5		17		2.03	0.320	0.472	4.10
C6 x	8.2–13.0	C150 x–	12–19	6.00–	1.92–2.16	0.343	0.200–0.437	4.38–5.80
C6 x	8.2	C150 x	12	6.00	1.92	0.343	0. 200	4.38
C6 x	10.5		16		2.03	0.343	0.314	5.06
C6 x	13.0		19		2.16	0.343	0.437	5.80
C7 x	9.8–14.75	C180 x–	15–22*	7.00–	2.09–2.30	0.366	0.210–0.419	6.08–7.75
C7 x	9. 8	C180 x	15	7.00	2.09	0.366	0.210	6.08
C7 x	12.25		18		2.19	0.366	0.314	6.93
C7 x	14.75		22*		2.30	0.366	0.419	7.75
C8 x	11.5–18.8	C200 x–	17–28	8. 00–	2.26–2.53	0.390	0.220–0.487	8.14–11.0
C8 x	11.5	C200 x	17	8.00	2.26	0.390	0.220	8.14
C8 x	13.8		21		2.34	0.390	0.303	9.03
C8 x	18.8		28		2.53	0. 390	0.487	11.0
C9 x	13.4–20.0	C230 x–	20–30	9.00–	2.43–2.65	0.413	0.233–0.448	10.6–13.5
C9 x	13.4	C230 x	20	9.00	2.43	0.413	0.233	10.6
C9 x	15.0		22		2.48	0.413	0. 285	11.3
C9 x	20.0		30		2.65	0.413	0.448	13.5
C10 x	15.3–30.0	C250 x–	23–45*	10.00–	2.60–3.03	0.436	0.240–0.673	13.5–20.7
C10 x	15.3	C250 x	23	10.00	2.60	0.436	0.240	13. 5
C10 x	20.0		30		2.74	0.436	0.379	15.8
C10 x	25.0		37		2.89	0.436	0.526	18.2
C10 x	30.0		45*		3.03	0.436	0.673	20.7
C12 x	20. 7*–30.0*	C310 x–	31*–45*	12.00–	2.94–3.17	0.501	0.282–0.510	21.5–27.0
C12 x	20.7*	C310 x	31*	12.00	2.94	0.501	0.282	21.5
C12 x	25.0*		37*		3.05	0.501	0.387	24.1
C12 x	30.0*		45*		3. Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены *
